La Volkswagen Touran, come molti altri veicoli moderni, integra un sofisticato sistema di sicurezza noto come ESP (Electronic Stability Program). Questo sistema, fondamentale per la stabilità del veicolo, si basa su una rete complessa di sensori e centraline che lavorano in sinergia per prevenire incidenti. Una delle domande più frequenti tra i proprietari di Touran riguarda la posizione specifica dei componenti chiave dell'ESP, in particolare i sensori che ne permettono il corretto funzionamento.
Cos'è l'ESP e Come Funziona?
L'acronimo ESP sta per "Elektronisches Stabilitätsprogramm", un nome brevettato dall'azienda tedesca Bosch. È importante notare che lo stesso sistema può essere trovato con la denominazione ESC (Electronic Stability Control) in altri costruttori automobilistici. L'ESP rappresenta un'evoluzione significativa del sistema antibloccaggio delle ruote (ABS) e lavora in stretta collaborazione con il controllo elettronico della trazione (TCS).
Il principio di funzionamento si basa su una centralina elettronica che elabora costantemente una grande quantità di dati provenienti da diversi sensori. Questi sensori monitorano in tempo reale parametri cruciali per la dinamica del veicolo:
- Velocità delle ruote: Quattro sensori di velocità, solitamente integrati nei mozzi delle ruote, rilevano la velocità istantanea di ciascuna ruota.
- Angolo di sterzo: Un sensore posizionato sul piantone dello sterzo individua la traiettoria desiderata dal conducente, interpretando la posizione del volante.
- Accelerazioni del corpo vettura: Tre accelerometri, generalmente collocati al centro del veicolo, misurano le forze che agiscono sulla vettura lungo i tre assi spaziali (longitudinale, trasversale e verticale), rilevando movimenti come beccheggio, rollio e imbardata.
- Angolo di apertura della farfalla: Questo dato, relativo al sistema di alimentazione, informa la centralina sull'intenzione del conducente di accelerare.
Quando la centralina rileva una discrepanza tra la traiettoria desiderata dal conducente (misurata dall'angolo di sterzo) e la traiettoria effettivamente percorsa dal veicolo (calcolata in base alla velocità delle ruote e agli accelerometri), interviene per correggere la situazione. L'intervento avviene in due modi principali:
- Riduzione della coppia motore: La centralina può diminuire la potenza erogata dal motore per ridurre la spinta che potrebbe causare la perdita di stabilità.
- Frenata selettiva delle ruote: Il sistema può applicare una pressione frenante a singole ruote con diversa intensità. Ad esempio, in caso di sottosterzo (tendenza dell'auto ad allargare la curva), può frenare la ruota posteriore interna per aiutare l'auto a "chiudere" la traiettoria. Al contrario, in caso di sovrasterzo (tendenza del retrotreno a sbandare verso l'esterno), può frenare la ruota anteriore esterna.
L'obiettivo primario dell'ESP è quello di stabilizzare il veicolo, prevenendo fenomeni di sottosterzo e sovrasterzo e mantenendo l'auto sulla traiettoria impostata dal conducente, soprattutto in condizioni di scarsa aderenza o durante manovre improvvise.
ESP Bosch - Come funziona
La Spia ESP: un Indicatore Fondamentale
La spia ESP, solitamente a forma di automobile con delle linee ondulate che ne indicano lo slittamento, è un elemento visivo cruciale per monitorare il corretto funzionamento del sistema. Il suo comportamento fornisce informazioni importanti:
- Spia ESP che lampeggia brevemente: Questo indica che il sistema ESP è entrato in funzione per correggere attivamente una potenziale perdita di stabilità. È un segnale normale e rassicurante, che dimostra l'efficacia del sistema.
- Spia ESP accesa fissa: Se la spia rimane accesa in modo continuativo, ciò segnala un'anomalia o un malfunzionamento all'interno del sistema ESP. Le cause possono essere molteplici, spaziando da un difetto di uno dei sensori, a un problema alla centralina, fino a un componente correlato. In alcuni veicoli, questa segnalazione può essere accompagnata da un messaggio testuale sul display del cruscotto, come "ESP guasto" o "Controllare ESP".
In caso di spia ESP accesa fissa, è consigliabile guidare con maggiore prudenza, evitando manovre brusche e recarsi quanto prima presso un'officina qualificata per una diagnosi approfondita. La disattivazione temporanea o permanente dell'ESP, a causa di un malfunzionamento, riduce significativamente la capacità del veicolo di stabilizzarsi in situazioni critiche.
Possibili Cause di Malfunzionamento dell'ESP e la Posizione dei Sensori
La complessità del sistema ESP implica che diversi componenti possano essere soggetti a guasti. Comprendere la posizione e la funzione dei sensori è il primo passo per affrontare potenziali problemi.

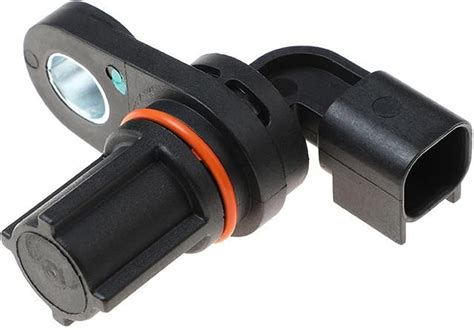

Sensori di Velocità delle Ruote (ABS)
I quattro sensori di velocità delle ruote sono una componente fondamentale sia per l'ABS che per l'ESP. Essi sono integrati all'interno dei mozzi delle ruote o nelle immediate vicinanze. Il loro compito è rilevare la velocità di rotazione di ogni singola ruota. La pulizia di questi sensori, soprattutto quelli posteriori che possono accumulare sporco metallico, è stata segnalata da alcuni utenti come una soluzione efficace per risolvere problemi di accensione spia ESP.
Sensore Angolo di Sterzo
Situato sul piantone dello sterzo, questo sensore rileva l'angolo di sterzata del volante. La sua corretta funzionalità è essenziale per permettere all'ESP di confrontare l'intenzione del conducente con il comportamento effettivo del veicolo. Problemi a questo sensore o ai suoi collegamenti possono causare l'attivazione errata dell'ESP.
Accelerometri e Sensore di Imbardata
Questi sensori, spesso raggruppati in un'unica unità o posizionati strategicamente nel sottoscocca del veicolo, misurano le accelerazioni laterali e longitudinali, nonché la velocità di imbardata (la rotazione del veicolo attorno al suo asse verticale). Consentono alla centralina di comprendere come si sta muovendo il veicolo nello spazio.
Sensore Pressione Freni
Alcuni sistemi ESP integrano un sensore di pressione dei freni direttamente nella centralina ABS. Altri sistemi prevedono un sensore separato. Questo sensore monitora la pressione applicata al circuito frenante, fornendo un ulteriore dato alla centralina ESP. La discussione tra gli utenti evidenzia la differenza tra impianti con sensore integrato e quelli con sensore separato, suggerendo che la diagnosi e la risoluzione dei problemi possono variare in base alla tipologia di impianto.
Centralina ESP/ABS
La centralina ESP, spesso integrata con la centralina ABS, è il "cervello" del sistema. Elabora tutti i dati provenienti dai sensori e comanda gli attuatori (pompa freni, gestione motore). In alcuni veicoli, come segnalato, la centralina ESP è "sdoppiata", con due unità autonome che lavorano in parallelo per garantire ridondanza e affidabilità. Problemi alla centralina stessa, come difetti elettronici o danni da umidità, possono portare al malfunzionamento dell'intero sistema.
Diagnosi e Risoluzione dei Problemi
Affrontare un malfunzionamento dell'ESP richiede un approccio metodico. La diagnosi elettronica tramite strumenti specifici (come il VAG-COM o il VCDS per i veicoli del gruppo Volkswagen) è fondamentale per leggere i codici di errore memorizzati nella centralina. Questi codici possono puntare direttamente al componente difettoso o indicare un problema intermittente.
Tra le possibili cause e soluzioni emerse dalle discussioni degli utenti, si annoverano:
- Pulizia dei sensori ABS: Come già menzionato, la rimozione di sporco e detriti dai sensori di velocità delle ruote, in particolare quelli posteriori, può risolvere problemi di accensione spia.
- Controllo dei connettori: Un connettore allentato o ossidato in qualsiasi punto del sistema (sensori, centralina) può causare segnali errati e attivare la spia ESP.
- Verifica del circuito frenante: La presenza di bolle d'aria nel circuito frenante può alterare la pressione letta dai sensori e influenzare il funzionamento dell'ESP. Uno spurgo adeguato del sistema frenante è consigliato.
- Problemi al debimetro (sensore di massa d'aria): Alcuni utenti hanno riscontrato una correlazione tra un debimetro sporco o malfunzionante e l'accensione della spia ESP. Sebbene la connessione non sia immediatamente ovvia, l'ESP interviene sulla gestione del motore, quindi un malfunzionamento del debimetro potrebbe influenzarne il comportamento.
- Candele e sistema di alimentazione a gas: In veicoli alimentati a gas, problemi alle candele o alla qualità del carburante possono causare "vuoti" di erogazione che, a loro volta, possono essere interpretati dal sistema ESP come un'anomalia di stabilità, portando all'accensione della spia.
- Centralina ESP/ABS: In casi più complessi, potrebbe essere necessario sostituire la centralina ESP/ABS. È importante assicurarsi che il pezzo di ricambio sia compatibile con il modello specifico della Touran.
È importante sottolineare che l'intervento sui sistemi elettronici di sicurezza richiede competenza. Affidarsi a meccanici esperti e utilizzare strumenti di diagnosi professionali è la scelta migliore per evitare ulteriori danni e garantire la sicurezza del veicolo. La tentazione di sostituire componenti costosi senza una diagnosi certa, come una centralina, può portare a spese inutili, specialmente se il problema fosse invece legato a un semplice sensore o a un problema di cablaggio.

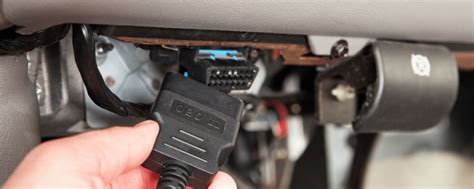

La Presa OBD nella Touran
Per effettuare la diagnosi elettronica, è necessario localizzare la presa OBD (On-Board Diagnostics). Nella Volkswagen Touran, la presa OBD-II si trova solitamente nella parte inferiore sinistra del cruscotto, vicino al volante. Questa presa, obbligatoria per legge sui veicoli europei dal 2001, consente il collegamento di scanner diagnostici per leggere i codici di errore e monitorare i parametri del veicolo. La presa OBD nella Touran rimane alimentata anche con il quadro spento, permettendo interventi diagnostici in qualsiasi momento.
In conclusione, il corretto posizionamento e funzionamento dei sensori, unitamente all'integrità della centralina ESP, sono essenziali per garantire la sicurezza offerta da questo importante sistema. La comprensione dei sintomi e delle potenziali cause di malfunzionamento, supportata da una diagnosi accurata, permette di affrontare efficacemente eventuali problemi relativi all'ESP della Volkswagen Touran.
