Un malfunzionamento improvviso che porta allo spegnimento del motore, accompagnato dall'accensione della spia ASR (Acceleration Slip Regulation), può generare notevole preoccupazione per qualsiasi proprietario di un'automobile. Questo scenario, come descritto da un utente, si è manifestato su una Volkswagen Passat 1.6 FSI, lasciando inizialmente perplessi sia il proprietario che l'officina. La vettura, pur girando il motorino d'avviamento, non ripartiva finché la spia ASR non si spegneva. I tentativi di diagnosi tramite collegamento al PC non hanno rivelato alcun codice di errore specifico, suggerendo un problema potenzialmente legato a un componente elettronico, come un relè.
Questo articolo si propone di esplorare in dettaglio le possibili cause di tali malfunzionamenti, concentrandosi sulla localizzazione e sul ruolo del relè principale, nonché sulle problematiche correlate ai sistemi elettronici e di gestione del motore, con particolare riferimento alla rete CAN e ai codici di errore OBD-II comuni.
Identificare il Cuore Elettronico: Il Ruolo del Relè Principale

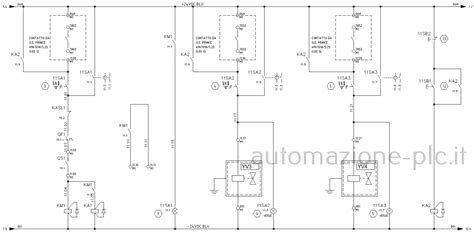

Il "relè principale" è un componente cruciale nell'architettura elettrica di un veicolo. Esso agisce come un interruttore controllato elettricamente, che permette a un circuito di bassa corrente di controllare un circuito di alta corrente. Nel contesto di un'automobile moderna, come la Volkswagen Passat, il relè principale (spesso chiamato anche relè della centralina motore o relè di alimentazione principale) è responsabile dell'attivazione dell'alimentazione elettrica a diversi componenti vitali del sistema di gestione del motore, inclusa la centralina motore (ECU), le pompe del carburante, gli iniettori e altri sensori critici.
La sua posizione esatta può variare leggermente a seconda dell'anno di produzione e della specifica motorizzazione, ma solitamente si trova all'interno della scatola dei fusibili e dei relè, che è comunemente situata nel vano motore o sotto il cruscotto.
Per la Volkswagen Passat 1.6 FSI, il relè principale è generalmente ubicato all'interno della scatola fusibili situata nel vano motore, sul lato del guidatore, vicino alla batteria. Tuttavia, la diagnosi più accurata richiederebbe la consultazione del manuale d'uso e manutenzione specifico del veicolo o di schemi elettrici dettagliati.
Un malfunzionamento di questo relè può interrompere l'alimentazione a componenti essenziali, causando lo spegnimento improvviso del motore o impedendone l'avviamento. I sintomi descritti dall'utente, come lo spegnimento improvviso e la mancata ripartenza finché una spia non si normalizza, sono coerenti con un problema di alimentazione elettrica intermittente o totale a uno o più sistemi critici gestiti dal relè principale.
La Diagnosi Iniziale: Oltre il Collegamento al PC
Il fatto che il collegamento al PC non abbia rivelato codici di avaria è un aspetto interessante e, a volte, frustrante della diagnostica automobilistica. Questo può accadere per diverse ragioni:
- Problemi Intermittenti: Il malfunzionamento potrebbe non essere costante. Se il problema si verifica solo in determinate condizioni (ad esempio, vibrazioni, temperatura specifica, o quando un componente si scalda), la centralina potrebbe non registrare un errore permanente.
- Problemi Meccanici o di Connessione: Come emerso nel caso specifico dell'utente, il problema potrebbe risiedere in un contatto allentato o ossidato all'interno di un connettore. Questo tipo di problema può causare interruzioni di segnale o alimentazione senza necessariamente generare un codice di errore OBD-II, poiché la centralina potrebbe interpretare l'assenza di segnale come una condizione normale o non riuscire a stabilire una comunicazione corretta.
- Problemi di Alimentazione non Rilevabili dalla Diagnosi: Alcuni problemi di alimentazione elettrica a basso livello o intermittenti potrebbero non essere registrati come codici di errore specifici se non superano determinate soglie di tolleranza o durata.
La soluzione temporanea trovata dall'utente, ovvero bloccare un contatto sul connettore del cablaggio della centralina con una fascetta, suggerisce fortemente un problema di connessione fisica. Muovendo il connettore e causando lo spegnimento del veicolo, si conferma che la perdita di contatto è la causa scatenante. Questo tipo di problema può essere dovuto a vibrazioni, usura dei pin del connettore, o un fissaggio inadeguato del cablaggio.
La Rete CAN: Il Sistema Nervoso Digitale dell'Automobile
Le vetture moderne, inclusa la Volkswagen Passat, si affidano pesantemente a reti di comunicazione digitali per permettere alle varie centraline elettroniche (ECU) di scambiarsi informazioni e coordinare le loro funzioni. La rete CAN (Controller Area Network) è la spina dorsale di questa comunicazione.
La rete CAN è composta da due canali principali: CAN High (CAN H) e CAN Low (CAN L). Su questi due fili viaggiano i segnali differenziali che permettono la comunicazione tra le centraline. Per garantire l'integrità del segnale e prevenire riflessioni indesiderate, la rete CAN è terminata con due resistenze da 120 Ohm ciascuna, solitamente poste in due delle centraline principali (spesso la centralina motore e la centralina ABS o gateway). Queste resistenze, collegate in parallelo, presentano un'impedenza totale di circa 60 Ohm.
Configurazioni della Rete CAN e Implicazioni dei Guasti
Esistono principalmente due configurazioni per la rete CAN:
- Configurazione in Serie: In questa configurazione, le centraline sono collegate in sequenza lungo il bus CAN. Se una centralina si guasta o si disconnette, può interrompere la comunicazione per tutte le centraline a valle.
- Configurazione in Parallelo: Qui, le centraline sono collegate in parallelo al bus principale. Se una centralina si guasta, solitamente solo quella specifica centralina smette di comunicare, mentre il resto della rete continua a funzionare. Tuttavia, se il guasto si verifica nel cablaggio principale o in una delle centraline che ospita le resistenze di terminazione, l'intera rete potrebbe essere compromessa.
Problemi di rete CAN:
- Perdita di Comunicazione: Un guasto in una centralina, un connettore ossidato o una spinetta lenta possono portare alla perdita di comunicazione con una o più ECU.
- Interruzione del Cablaggio: Un danno al cablaggio principale del CAN bus può interrompere la comunicazione per un'intera sezione o per l'intera rete.
- Problemi alle Resistenze di Terminazione: Il malfunzionamento o la disconnessione delle resistenze di terminazione può alterare l'impedenza della rete, causando errori di comunicazione o un funzionamento instabile.
Le conseguenze di un malfunzionamento della rete CAN possono essere molteplici e includono:
- Esclusione di Funzioni Optional: Sistemi come il cruise control, il sistema di infotainment, o altri comfort-related systems potrebbero smettere di funzionare.
- Modalità di Recupero del Motore (Limp Mode): La centralina motore potrebbe entrare in una modalità di emergenza per proteggere i componenti, limitando la potenza e le prestazioni del veicolo.
- Negato Avviamento: In casi gravi, la centralina potrebbe impedire l'avviamento del motore se non è in grado di ricevere o trasmettere informazioni critiche.
Proprietà e risoluzione dei problemi del bus CAN
Test di Integrità della Rete CAN
Per diagnosticare problemi sulla rete CAN, si utilizzano principalmente due strumenti:
Multimetro: Utilizzato per misurare la resistenza del circuito CAN. In una rete integra, la resistenza misurata tra i pin CAN H e CAN L (solitamente i pin 6 e 14 della presa OBD-II) dovrebbe essere di circa 60 Ohm (±5%).
- Se la misura è di 120 Ohm, indica un circuito aperto (ad esempio, una resistenza di terminazione mancante o un'interruzione su uno dei fili).
- Se la misura è 0 Ohm, indica un cortocircuito tra i fili CAN H e CAN L.
Oscilloscopio: Essenziale per visualizzare la forma d'onda dei segnali CAN. Permette di verificare la qualità dei segnali, la presenza di disturbi, e di diagnosticare problemi più sottili che un multimetro non può rilevare.
La presa E-OBD (diagnosi) è il punto di accesso comune per queste misurazioni. La rete CAN ad alta velocità è tipicamente collegata ai pin 6 (CAN H) e 14 (CAN L) di questa presa.
Decodificare i Codici di Errore: Un Glossario Utile
La lista di codici di errore OBD-II fornita dall'utente è estremamente vasta e copre una miriade di potenziali problemi relativi alla gestione del motore, ai sistemi di alimentazione, ai sensori, e altro ancora. Analizziamo alcuni dei codici più pertinenti al caso descritto:
- P0001 - P0004 (Regolazione portata carburante): Questi codici indicano problemi nel sistema di regolazione della quantità di carburante iniettata. Un malfunzionamento in questo sistema può causare spegnimenti improvvisi o irregolarità nel funzionamento del motore.
- P0100 - P0104 (Misuratore massa d'aria): Un difetto nel sensore MAF (Mass Air Flow) può portare a letture errate della quantità d'aria aspirata, compromettendo la miscela aria-carburante e causando problemi di prestazioni o spegnimenti.
- P0148 (Alimentazione carburante difettoso): Un errore generico che indica un problema nel sistema di alimentazione del carburante.
- P0170 - P0172 (Sistema alimentazione carburante bancata 1): Questi codici si riferiscono a problemi con la correzione della miscela aria-carburante. Una miscela troppo povera (P0171) o troppo ricca (P0172) può causare spegnimenti e malfunzionamenti.
- P0190 - P0193 (Sensore pressione carburante): Problemi con il sensore che rileva la pressione del carburante nel sistema.
- P0201 - P0204 (Valvola di iniezione cilindro 1-4): Indicano guasti elettrici nei circuiti degli iniettori. Un iniettore che non funziona correttamente può causare irregolarità nel funzionamento del motore.
- P0234 - P0238 (Regolazione pressione sovralimentazione): Sebbene la Passat 1.6 FSI sia un motore aspirato, questi codici potrebbero apparire in alcuni contesti diagnostici o se l'unità di controllo motore interpreta dati errati da sensori correlati.
- P025A - P025D (Centralina per pompa di alimentazione carburante): Problemi specifici legati al controllo della pompa del carburante.
- P0300 - P0308 (Rilevamento mancate accensioni): Questi codici indicano che uno o più cilindri non stanno bruciando correttamente il carburante. Cause comuni includono problemi di accensione, iniezione, o compressione.
- P0335 - P0343 (Sensori posizione albero motore e albero a camme): Questi sensori sono fondamentali per la sincronizzazione del motore. Un loro malfunzionamento può causare spegnimenti improvvisi e impedire l'avviamento.
- P0602 - P0607 (Problemi centralina motore): Codici che indicano problemi interni alla centralina motore stessa, come errori di programmazione, EEPROM, o guasti hardware.
- P1120 (Gaspedale sensore 1): Un problema con il sensore di posizione dell'acceleratore può influenzare la gestione del motore.
La presenza di una spia ASR accesa può essere correlata a problemi nel sistema di controllo della trazione, che a sua volta interagisce con la centralina motore. Spesso, un malfunzionamento in componenti legati alla gestione del motore (come sensori di giri, debimetro, o problemi di alimentazione) può portare all'attivazione della spia ASR come conseguenza secondaria.
Approfondimento sui Problemi Elettrici e di Connessione
Il caso descritto dall'utente, dove muovendo un connettore il motore si spegne, è un classico esempio di "contatto difettoso" o "cablaggio danneggiato". Le cause possono essere molteplici:
- Vibrazioni: Le continue vibrazioni del motore e della strada possono allentare i contatti all'interno dei connettori o causare micro-fratture nei fili del cablaggio.
- Corrosione: L'umidità e gli agenti atmosferici possono causare corrosione sui pin dei connettori, aumentando la resistenza elettrica e interrompendo il flusso di corrente.
- Danni Meccanici: Un cablaggio può essere danneggiato durante lavori di manutenzione, a causa di sfregamenti contro parti metalliche, o dall'azione di roditori.
- Usura dei Pin: I pin dei connettori possono usurarsi nel tempo, perdendo la loro capacità di mantenere una connessione salda.
La soluzione temporanea con la fascetta è un espediente che "blocca" fisicamente il connettore nella posizione corretta, ripristinando il contatto. Tuttavia, questa non è una soluzione definitiva e il problema potrebbe ripresentarsi. Una riparazione permanente comporterebbe la pulizia dei contatti, la verifica dell'integrità dei fili e, se necessario, la sostituzione del connettore o del cablaggio interessato.
Conclusioni Provvisorie
Sebbene la domanda iniziale riguardasse la posizione del relè principale, l'analisi dei sintomi e delle informazioni fornite suggerisce che il problema sulla Volkswagen Passat 1.6 FSI potrebbe essere più complesso di un semplice relè difettoso. L'intermittenza del problema e la sua correlazione con il movimento di un connettore puntano fortemente verso un problema di connessione elettrica o di cablaggio.
Tuttavia, è fondamentale non trascurare il ruolo dei relè e della rete CAN. Un relè principale malfunzionante o un problema di comunicazione sulla rete CAN potrebbero manifestarsi con sintomi simili. Una diagnosi completa dovrebbe includere:
- Verifica del relè principale: Ispezionare visivamente il relè per segni di surriscaldamento o danni, e testarne il funzionamento (conoscendo i pin corretti per l'alimentazione e il controllo).
- Controllo dei cablaggi e connettori: Ispezionare attentamente tutti i cablaggi e i connettori relativi alla centralina motore, alla pompa del carburante, e ai sensori critici, prestando particolare attenzione ai punti dove il cablaggio è soggetto a movimento o stress.
- Test della rete CAN: Utilizzare un multimetro per verificare la resistenza del bus CAN e, se possibile, un oscilloscopio per analizzare la qualità dei segnali.
- Analisi approfondita dei codici di errore: Anche se inizialmente non sono stati rilevati errori, è opportuno effettuare una scansione completa della memoria della centralina e delle altre ECU del veicolo per identificare eventuali codici memorizzati che potrebbero fornire indizi utili.
La risoluzione di problemi intermittenti richiede pazienza e un approccio metodico, combinando la conoscenza dei sistemi del veicolo con l'uso corretto degli strumenti diagnostici.
