Il Debimetro nella Ford Mondeo: Funzionamento, Localizzazione e Manutenzione

Il debimetro, noto anche come sensore di massa d’aria o MAF (Mass Air Flow), è un componente fondamentale nel sistema di gestione del motore di un veicolo, inclusa la Ford Mondeo. La sua funzione principale è quella di misurare la quantità di aria che entra nel motore, un dato essenziale per la centralina elettronica (ECU) al fine di determinare l'esatta quantità di carburante da iniettare, sia esso benzina o gasolio. Questa misurazione accurata è indispensabile per assicurare un funzionamento ottimale del motore, garantire una combustione efficiente, ridurre i consumi e contenere le emissioni nocive.

Dove si Trova il Debimetro nella Ford Mondeo

La posizione precisa del debimetro può variare a seconda del modello e del tipo specifico di Ford Mondeo, ma generalmente si trova in una posizione strategica tra il filtro dell’aria e il collettore di aspirazione. È montato lungo il condotto dell’aria, quel tubo che collega la scatola del filtro dell’aria al corpo farfallato. Il corpo farfallato, a sua volta, regola l'afflusso dell'aria al motore. In sintesi, il sensore MAF è installato tra l’alloggiamento del filtro dell’aria e il collettore di aspirazione. Questa collocazione permette al debimetro di rilevare con precisione la massa d'aria che viene aspirata dal motore prima che questa entri nelle camere di combustione.

Il Principio di Funzionamento del Debimetro

Nei motori a iniezione, rilevare la massa di aria che viene aspirata è indispensabile per determinare l’esatta quantità di benzina o di gasolio da iniettare. Per questo si usa il misuratore di massa aria, chiamato anche debimetro o flussometro. In passato, il debimetro era realizzato con uno sportellino contrastato da una molla il cui spostamento era proporzionale alla portata d’aria. Questo tipo di misuratore, noto anche come misuratore meccanico (VAF), calcolava il volume d'aria di aspirazione attraverso l'aria che fluiva contro una paletta a molla fissata su un resistore variabile (potenziometro).

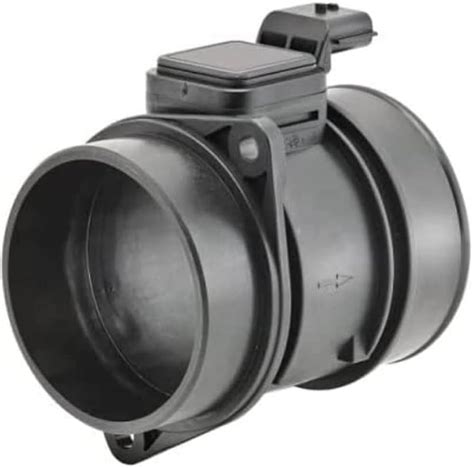

Oggi, la tecnologia più diffusa e precisa è il sensore a filo caldo o a film caldo. Questi sensori, a differenza dei VAF, non dispongono di parti in movimento e si servono della corrente elettrica per misurare la massa d’aria.

Debimetro a Filo Caldo (Hot Wire MAF)

L’hot wire MAF è uno dei tipi più comuni e si basa su un sottile filo di platino o nichel, riscaldato elettricamente, posizionato nel flusso d’aria. Il suo funzionamento può essere descritto in diverse fasi:

• Riscaldamento del Filo: Il filo di platino viene riscaldato a una temperatura costante, tipicamente tra 75 e 100 gradi Celsius al di sopra della temperatura dell’aria di aspirazione, superiore a quella dell’aria ambiente.
• Raffreddamento Causato dal Flusso d’Aria: Quando il flusso d’aria attraversa l’elemento di misura, raffredda il filo. Più aria lo investe, più il filamento tende a raffreddarsi.
• Regolazione della Corrente: Per mantenere il filo alla temperatura predefinita, la centralina regola la corrente elettrica che attraversa il filo. Maggiore è il raffreddamento, maggiore sarà la corrente necessaria per riportarlo alla temperatura impostata.
• Conversione in Segnale Elettrico: La corrente necessaria per mantenere il filo caldo viene misurata e convertita in un segnale elettrico, che viene poi inviato alla centralina. L'effetto di raffreddamento varia direttamente con la temperatura, densità ed umidità dell’aria in entrata.

Debimetro a Film Caldo (Hot Film MAF)

L’hot film MAF, invece, utilizza una sottile pellicola resistiva, invece di un filo. La pellicola calda è montata su un substrato, solitamente in ceramica, che offre maggiore robustezza e precisione. Il principio di funzionamento del sensore MAF a film caldo è simile a quello a filo caldo. Una sottile membrana viene riscaldata fino a raggiungere una certa temperatura rispetto all’area di aspirazione. Senza flusso, avviene la dissipazione del calore a causa della conducibilità termica dell’aria. Con il flusso, la dissipazione del calore aumenta costantemente con la portata del flusso d’aria. I sistemi elettronici - per mezzo della corrente di riscaldamento richiesta - sono in grado di calcolare la massa d’aria.

Una variante del sensore MAF a film caldo è costituita da due elementi di misura con un elemento di ceramica riscaldato posizionato in mezzo. L’elemento di riscaldamento della membrana sottile viene mantenuto a temperatura costante superiore all’aria di aspirazione, indipendentemente dal flusso d’aria. Quando il motore non è in funzione (senza flusso d’aria) il calore viene distribuito uniformemente a entrambi i sensori, che misurano la stessa temperatura dell’aria. Quando il motore è in funzione, l’aria di aspirazione fluisce dal primo sensore in direzione del secondo oltre l’elemento del sensore. L’aria raffredda il sensore 1 e si riscalda invece al di sopra dell’elemento di riscaldamento, in modo che il sensore 2 si raffreddi meno rispetto al sensore 1. Per poter ridurre gli errori di misura causati dall’aria pulsante nel collettore di aspirazione, alcuni sensori MAF possiedono un sistema di rilevamento del riflusso. Se l’aria torna indietro dal lato del motore, il sensore della temperatura 2 si raffredda ed il sensore della temperatura 1 si riscalda.

L'Importanza del Debimetro per la Centralina (ECU)

La corretta misurazione della quantità di aria che entra nel sistema di aspirazione dei motori a benzina e diesel è fondamentale per assicurarne un ottimale funzionamento. Tale informazione serve infatti alla centralina del motore ECU per dosare la giusta quantità di carburante in rapporto alla massa d’aria presente.

• Motori a Benzina: La massa d’aria di aspirazione rappresenta il valore più importante per calcolare la massa di carburante necessaria. L’ECU utilizza questo dato in combinazione con altri sensori (ad esempio, il sensore di temperatura dell’aria e quello dell’ossigeno) per calcolare il rapporto aria/carburante ideale. L’ECU può regolare la quantità di carburante iniettato nei cilindri in tempo reale, basandosi sul flusso d’aria misurato dal debimetro. Ad esempio, in condizioni di accelerazione, un maggiore flusso d’aria porterà l’ECU a incrementare la quantità di carburante iniettato per mantenere la miscela ideale.
• Motori Diesel: Per i motori diesel, il valore misurato ai carichi parziali viene utilizzato per controllare il ricircolo del gas di scarico (EGR), mentre a pieno carico serve per limitare il fumo nero.

Un rapporto aria/carburante errato può portare a una combustione incompleta e a un aumento delle emissioni di gas inquinanti.

Sintomi e Cause di un Debimetro Difettoso

Non sempre è facile individuare un debimetro guasto, anche perché altri componenti come candelette o iniettori possono provocare problemi simili. Il debimetro auto è attraversato quotidianamente da un grande quantitativo di aria, il che può portare nel tempo a sporcare il sensore. Pulviscolo, detriti, microparticelle possono infatti intaccare il sensore e un debimetro sporco, come è noto, può creare problemi. Già dopo i 20.000 km il sensore potrebbe contaminarsi, in particolare su modelli di auto compatte, dove il debimetro è situato in un vano motore di dimensioni ridotte e più esposto a flussi di vapore di olio o fuliggine da combustione.

Un malfunzionamento del debimetro può essere tuttavia causato anche da un guasto elettrico, che va a impattare direttamente sul sensore. Anche un possibile calo della tensione di alimentazione può causare problemi al debimetro. In questo caso il guasto potrebbe essere imputabile alla rottura dei cavi, connettori difettosi o un guasto dell’elettronica del sensore.

I sintomi di un debimetro sporco o malfunzionante possono includere:

• Vibrazioni del motore o irregolarità al minimo: A causa di una miscela aria/carburante non ottimale.
• Mancanza di potenza o scarsa accelerazione: Il motore non raggiunge la sua potenza massima, specialmente nei motori a benzina, dove la centralina riduce la quantità di iniezione rilevando una massa d'aria bassa.
• Aumento dei consumi di carburante: La centralina potrebbe iniettare più carburante del necessario per compensare una lettura errata.
• Fumo nero dallo scarico (nei diesel): Se la misurazione dell'aria è errata, la combustione potrebbe essere incompleta.
• Accensione della spia "Check Engine": La centralina rileva il guasto e lo memorizza nella memoria errori, indicando un segnale del sensore della massa d’aria non plausibile: troppo basso o troppo alto. La centralina, di conseguenza, va ad attivare il funzionamento di emergenza con i valori sostitutivi, che vengono visualizzati nell’elenco dei dati di un dispositivo di diagnosi.

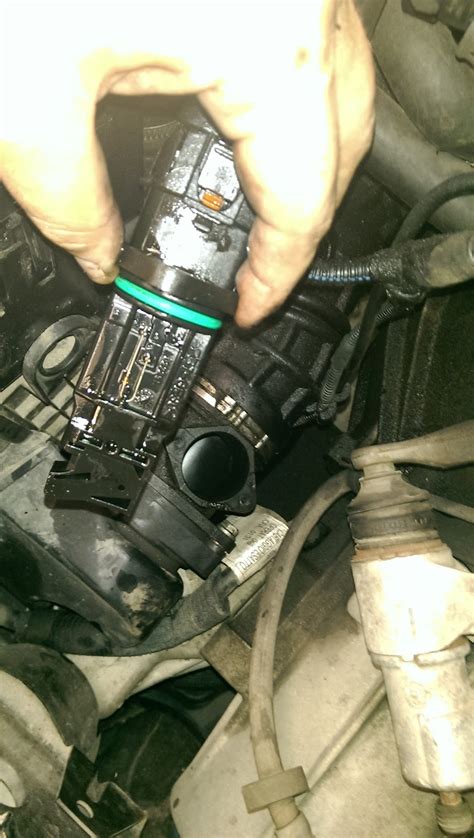

In certi casi il sensore può essere contaminato da vapori di olio provenienti dal sistema di ventilazione del basamento o da particolato dovuto ad un cattivo filtraggio dell’aria. In tali condizioni i valori misurati sono generalmente inferiori alla massa d’aria effettiva. Nel caso dei motori a benzina, la centralina, rilevando una massa d’aria bassa, riduce la quantità di iniezione, facendo vibrare il motore nel campo di carico parziale e non consentendogli di raggiungere la sua potenza massima. In caso di debimetro sporco la ricerca degli errori è più complicata perché la centralina o non memorizza un errore o viene semplicemente indicato l’errore “miscela troppo povera, limite gel lambda raggiunto”.

Diagnosi di un Debimetro Malfunzionante

La diagnosi di un debimetro difettoso richiede spesso l'uso di strumentazione specifica. I debimetri dispongono di un numero pin di connessione da tre a sette. Prima di sostituire il debimetro, occorre controllare la continuità dell’alimentazione (12 V e/o 5 V) dei cavi della centralina e un eventuale cortocircuito a massa, consultando anche il diagramma del circuito per le misurazioni elettriche del debimetro.

Misurazione della Tensione del Segnale

La misurazione della tensione del segnale serve principalmente a verificare le funzioni di base del debimetro.Con il quadro acceso, il valore della tensione deve trovarsi tra 0,2 V e 1,0 V, a seconda della versione. Se la tensione è pari a 0 o 5 V, significa che il debimetro è difettoso e deve essere sostituito. Durante un test è possibile raggiungere il valore più alto della tensione del segnale da 4,2 V a 4,7 V solo accelerando, a pieno carico, fino alla velocità nominale.

Su un sensore digitale, la differenza di tensione tra il minimo e il massimo deve essere di circa 4,5 volt. Se la lettura ottenuta è diversa, questo indica un problema di tipo elettrico nel cablaggio. Come sempre, verificare la fonte dei dati, poiché sul mercato esistono diversi tipi di sensore con diverse tensioni di funzionamento.

Utilizzo dell'Oscilloscopio

Se ci troviamo di fronte a un debimetro auto che genera un segnale ad onda quadra, è necessario un oscilloscopio o un dispositivo di misurazione della frequenza. Per prima cosa occorre collegare il debimetro al pin del segnale e il segnale a terra. Quando si accende il quadro, nell’oscilloscopio viene visualizzato un segnale ad onda quadra, la cui frequenza varia tra 1 kHz e 15 kHz. Per debimetri con frequenze basse da 1 a 2 kHz, i valori devono aumentare contestualmente all’aumento della pressione sull’acceleratore. Nel caso dei debimetri più recenti, sia la massa d’aria che la temperatura dell’aria di ammissione verranno visualizzate come segnale ad onda quadra. Se il debimetro funziona correttamente, il segnale dal sensore deve crescere con i giri/min. del motore.

Test di Guida

In circostanze in cui la centralina non memorizza un errore o indica un errore generico come “miscela troppo povera, limite gel lambda raggiunto”, è necessario eseguire un test di guida. Durante questo test, si registrano i valori misurati relativi a velocità del motore, massa d’aria e pressione del collettore di aspirazione nel caso di motori turbo. Occorrerà quindi accelerare, a pieno carico, con una marcia più alta, per raggiungere la velocità nominale del motore. Per i motori diesel, il valore della massa d’aria in grammi al secondo (g/s) potrebbe corrispondere alla potenza del motore indicata in cavalli, per i motori a benzina la potenza del motore è indicata in kW.

Esclusione di Altre Cause

La questione può tuttavia complicarsi, perché un valore basso della massa d’aria non sempre indica un difetto del debimetro. I sintomi di un debimetro sporco potrebbero essere quindi confusi e avere altre cause. Il problema potrebbe infatti riguardare il filtro dell’aria, il ricircolo del gas di scarico (EGR), le valvole a turbina, il filtro antiparticolato o il turbocompressore. Solo quando si accerta che tutti questi sistemi funzionano correttamente, si può essere sicuri che la causa del guasto è il sensore MAF. Basta infatti un collettore di aspirazione sporco per intasare la massa d’aria di immissione, anche se il motore raggiunge la pressione di carico completa.

Una prova che può essere facilmente eseguita (con masse d’aria basse) è quella di scollegare il connettore del debimetro e verificare alla guida se il motore mostra prestazioni notevolmente migliori.

Manutenzione e Pulizia del Debimetro

La pulizia del debimetro è un’operazione di manutenzione importante per garantire il corretto funzionamento del motore e prevenire problemi legati a misurazioni errate della massa d’aria. Tuttavia, è necessario seguire una procedura specifica per evitare di danneggiare il sensore, che è un componente molto delicato.

1. Scollegare la Batteria (Opzionale): Anche se non sempre necessario, scollegare il terminale negativo della batteria può prevenire cortocircuiti o la registrazione di errori da parte dell’ECU durante la rimozione del debimetro.
2. Localizzare il Debimetro: Individuare il componente tra il filtro dell'aria e il collettore di aspirazione.
3. Scollegare il Connettore Elettrico: Una volta individuato, scollegare il connettore elettrico collegato al debimetro.
4. Rimuovere il Debimetro: Con attenzione, scollegare i tubi di aspirazione e svitare le viti o allentare le fascette che tengono in posizione il debimetro. Rimuovere delicatamente il sensore dal suo alloggiamento.
5. Non Toccare il Sensore: È estremamente delicato. Evitare di toccare i fili o la pellicola all'interno del debimetro con le dita o qualsiasi oggetto.

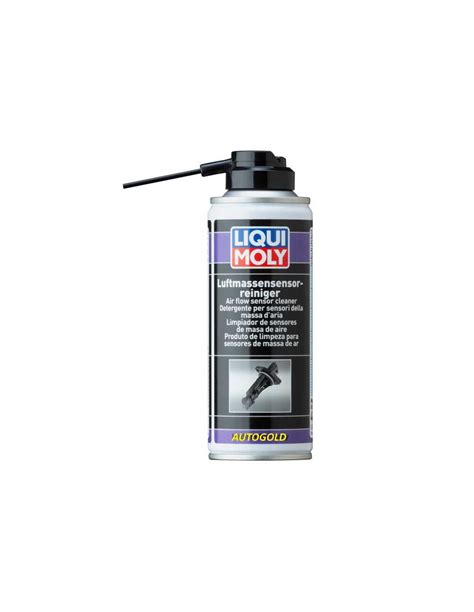

6. Applicare lo Spray Pulitore: Agitare bene il pulitore specifico per debimetro prima dell’uso. Mantenere il debimetro in posizione verticale e spruzzare il detergente direttamente sui fili, sensori e altri componenti visibili all’interno dello stesso. Assicurarsi di coprire tutte le superfici, ma non saturare eccessivamente il sensore. Utilizzare solo prodotti specifici per sensori MAF, poiché altri detergenti possono lasciare residui dannosi.
7. Lasciare Asciugare: Dopo aver applicato il detergente, lasciare asciugare il debimetro all’aria per almeno 10-15 minuti. Non utilizzare aria compressa o panni per asciugarlo, in quanto potrebbero danneggiare i componenti delicati.
8. Reinstallare il Debimetro: Una volta completamente asciutto, reinstallare il debimetro seguendo la procedura inversa di rimozione. Assicurarsi che tutti i collegamenti siano saldi e che il connettore elettrico sia ben inserito. A quel punto è possibile ricollegare il componente al resto del veicolo.

Solo raramente, tuttavia, è sufficiente pulire il debimetro sporco per ripristinarne il funzionamento. Nonostante di possa notare un miglioramento delle prestazioni dopo la pulizia del sensore, le misurazioni dei valori non risulteranno comunque precise.

Sostituzione del Debimetro e Calibrazione

Dopo la sostituzione del sensore MAF difettoso può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, o una mancata risposta durante l’accelerazione o la ricomparsa del codice di guasto. In questi casi è necessario un test su strada per ricalibrare e regolare gli altri attuatori e sensori del motore. I valori di adattamento o altri parametri potrebbero aver bisogno di essere resettati utilizzando le appropriate strumentazioni diagnostiche. Questo assicura che la nuova componente lavori in armonia con il resto del sistema di gestione del motore.
