Gli airbag rappresentano un sistema di sicurezza passivo di fondamentale importanza nei veicoli moderni, progettati per proteggere gli occupanti in caso di collisione. Sulla Ford Fiesta del 2003, come in molte altre vetture, l'efficacia di questo sistema dipende non solo dalla presenza dei cuscini, ma anche dal corretto funzionamento di tutti i componenti a esso collegati, inclusi i sensori e i cavi. Comprendere la posizione e la funzione dei cavi airbag sotto i sedili, in particolare, è cruciale per la manutenzione e la risoluzione di eventuali problemi che potrebbero compromettere la sicurezza.
Il Sistema Airbag: Funzionamento Generale e Componenti
Il sistema airbag è costituito da uno o più cuscini che si gonfiano automaticamente in caso di urto, frapponendosi tra i passeggeri e le strutture del veicolo. I primi test per dotare le auto di airbag risalgono alla fine degli anni sessanta, con le prime sperimentazioni avviate negli USA. Mercedes-Benz è stata la prima casa automobilistica a installarli su una vettura nel lontano 1987. L'efficacia di tale dispositivo ha reso obbligatorio l'airbag lato guida in tutte le auto di nuova immatricolazione dal 2002, secondo le normative europee, sebbene ormai lo standard preveda quasi sempre i due anteriori.

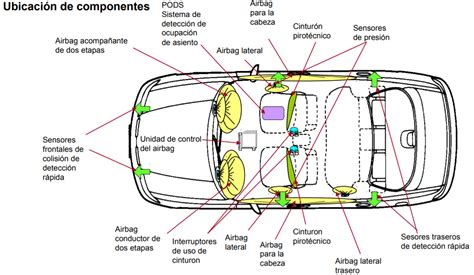

Nel corso degli anni, per garantire l'incolumità di tutti gli occupanti, sono stati introdotti nell'abitacolo molteplici moduli airbag con funzionamento analogo a quelli anteriori, ma con dimensioni e forme diverse. L'airbag frontale lato guidatore è posizionato nell'apposito alloggiamento sotto il volante. L'airbag lato passeggero è invece posizionato nella plancia, sotto una copertura incisa che consente al cuscino di fuoriuscire facilmente nel momento del gonfiaggio. In alcuni modelli, in assenza di uno sportello specifico per l'airbag, la sua sostituzione può richiedere il distacco o la sostituzione dell'intero cruscotto, poiché l'uscita dell'airbag passeggero può rompere e danneggiare la plastica circostante.
Gli airbag laterali, invece, sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti. Alcuni modelli sono equipaggiati anche con appositi airbag all'interno del sedile, che evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza. I sedili anteriori sono dotati di un'armatura metallica rigorosamente collegata a massa.
Il materiale dell'airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. Le sacche sono costituite da nylon piegato, il cui gonfiaggio, in circa 30 millisecondi, è assicurato da un generatore di gas che attiva una reazione chimica, innescata dalla centralina di comando. Il generatore di gas è composto da un alloggiamento metallico contenente un accenditore incorporato che provoca la detonazione di una piccola carica esplosiva. Il propellente, generalmente azoturo di sodio, è sigillato ermeticamente e, una volta innescata la reazione, rilascia rapidamente azoto, necessario per gonfiare quasi istantaneamente l'airbag.
La continuità elettrica tra il modulo sul volante e la centralina è assicurata dal cavo spiralato, un componente montato sopra il devio guida che consente al cavo di seguire le rotazioni del volante. Airbag e pretensionatore della cintura di sicurezza sono gestiti dalla centralina di controllo, alloggiata all'interno dell'abitacolo. Questa centralina attiva gli inneschi degli airbag e dei pretensionatori ed esegue una continua autodiagnosi del sistema.
Per evitare che l'airbag lato passeggero si attivi in assenza del passeggero, su alcune auto viene installato un apposito sensore all'interno della seduta del sedile, in modo che la centralina possa rilevare la presenza o meno dell'occupante. Il cavo spiralato serve ad assicurare la continuità elettrica tra il modulo airbag sul volante e la centralina. Viene solitamente posizionato sopra il devio guida, permettendo a un cavo avvolto a spirale di seguire le rotazioni del volante. Prima di smontare il cavo spiralato è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione. A seconda del modello, sono previste differenti procedure d’installazione, per cui è sempre opportuno consultare le indicazioni del costruttore.
I PROBLEMI E IL FUNZIONAMENTO DEL IMPIANTO AIRBAG COME VALUTARE IL SUO STATO ?
Sensori di Impatto e Occupazione Sedili: Ruolo Cruciale
Il veicolo è provvisto di alcuni sensori di impatto e di occupazione dei sedili. Questi sensori inviano informazioni al modulo airbag, che potrebbe attivare i pretensionatori delle cinture di sicurezza anteriori, l'airbag lato guida, l'airbag in corrispondenza delle ginocchia sul lato guida, l'airbag lato passeggero, gli airbag laterali montati nei sedili e gli airbag a tendina. In base al tipo di urto (impatto frontale o laterale), il modulo airbag attiva i dispositivi di sicurezza necessari. Il modulo airbag monitora anche lo stato di pronto all'uso dei suddetti dispositivi di sicurezza, nonché i sensori di impatto e di occupazione.
Lo stato di pronto all'uso del sistema di sicurezza è indicato da una spia nel quadro strumenti o da un segnale acustico nel caso in cui la spia non funzionasse. La spia non si accende subito dopo aver inserito l'accensione. Se la spia lampeggia o rimane accesa, o se vengono emessi cinque bip in serie che si ripetono periodicamente finché il problema non viene risolto o la spia non viene riparata, è necessario far controllare immediatamente il sistema di ritenuta supplementare da una concessionaria autorizzata. Se non viene riparato, il sistema potrebbe non funzionare correttamente in caso di impatto.
I pretensionatori delle cinture di sicurezza e il sistema di ritenuta supplementare (airbag anteriori) sono progettati per attivarsi quando il veicolo subisce una decelerazione longitudinale tale da causare l'attivazione di un dispositivo di sicurezza da parte del modulo airbag. Se i pretensionatori delle cinture di sicurezza o gli airbag anteriori non si attivano per entrambi i passeggeri dei sedili anteriori in caso di incidente, non significa necessariamente che il sistema sia guasto. Al contrario, significa che il modulo airbag ha rilevato che le condizioni dell'incidente non erano tali da richiedere l'attivazione dei dispositivi di sicurezza.
Gli airbag anteriori sono progettati per attivarsi solo in caso di urti frontali e semi-frontali, quindi non in caso di ribaltamenti, impatti laterali o tamponamenti, a meno che l'urto non comporti una decelerazione longitudinale sufficiente da richiederne l'attivazione. I pretensionatori delle cinture di sicurezza sono progettati per attivarsi in caso di impatti frontali e semi-frontali e potrebbero anche attivarsi in caso di innesco di un airbag a tendina. L'airbag per le ginocchia potrebbe attivarsi in base alla gravità dell'impatto e alle condizioni dei passeggeri. Gli airbag laterali e gli airbag a tendina sono stati progettati per attivarsi in caso di determinati impatti laterali.
È importante non modificare né aggiungere equipaggiamento nella parte anteriore del veicolo (inclusi cofano, paraurti, telaio, struttura carrozzeria anteriore, ganci traino e perni cofano) poiché ciò potrebbe influire sulle prestazioni del sistema airbag, aumentando il rischio di lesioni.
Cavi e Connettori Sotto i Sedili: Punto Critico

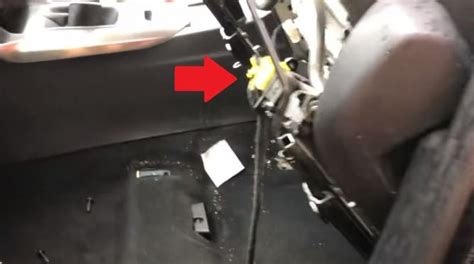

Molti problemi relativi alla spia airbag accesa, in particolare sulla Ford Fiesta del 2003, possono essere ricondotti a malfunzionamenti o disconnessioni dei cavi e dei connettori posizionati sotto i sedili. Questi cavi sono parte integrante del sistema di ritenuta supplementare e collegano i sensori di occupazione e gli airbag laterali alla centralina.
Un esempio comune è il "sensore di posizione" o "interruttore" sotto il sedile del lato guida. Questo componente, parte dello stesso fascio di cavi del connettore dell'airbag, è spesso la causa dell'accensione della spia SERVICE-AIRBAG. Se si stacca o si posiziona male, la centralina rileva un'anomalia. Spesso, questo sensore si trova sul lato destro della guida del sedile lato guida e può disconnettersi a causa dei movimenti avanti e indietro del sedile stesso o di operazioni di pulizia sotto di esso. La sua corretta reinstallazione, con un "click" che ne conferma l'alloggiamento, è fondamentale per spegnere la spia. Il contatto in alluminio alla base del sensore scorre su un binario in plastica, e una sua disconnessione da tale binario è la causa dell'accensione della spia.
Un altro problema frequente riguarda i connettori "incogniti" sotto i sedili. Questi non sono semplici connettori, ma spesso includono interruttori o sensori specifici. A volte, la spia airbag si spegne con il sedile tutto indietro e si accende quando viene spostato in avanti. Questo suggerisce che il fascio di cavi, a causa dei continui movimenti, potrebbe essersi logorato o i contatti potrebbero essere divenuti difettosi. Una pulizia accurata dei connettori sul pavimento dell'auto può risolvere problemi minori, ma in caso di danni ai cavi o ai connettori, la sostituzione potrebbe essere necessaria.
È importante notare che, per la sostituzione di componenti come il cavo spiralato o i fasci di cavi sotto i sedili, è sempre opportuno consultare le indicazioni del costruttore. I codici di ricambio specifici non sono sempre numeri Renault ma possono essere numeri interni del produttore di cablaggi, rendendo la ricerca più complessa e spesso orientata verso ricambi usati se non si hanno i dati precisi per l'ordine di un pezzo nuovo.
Prima di smontare il sedile per accedere a questi cavi, è consigliabile scollegare la batteria e attendere almeno 30 minuti. Questa precauzione è necessaria per evitare che possibili contatti elettrici possano innescare le cariche degli airbag, poiché la centralina è dotata di un sistema di alimentazione tampone (solitamente un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche in caso di anomalia della batteria durante un incidente. Il connettore dell'airbag da staccare, prima di togliere il sedile, è solitamente quello situato sotto il sedile, al centro del pianale.
Manutenzione e Sostituzione: Precauzioni e Consigli
La sostituzione degli airbag richiede alcune fondamentali precauzioni. Prima di montare i nuovi moduli è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare le cariche degli airbag. La centralina è infatti dotata di un sistema di alimentazione tampone (solitamente formato da un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l’incidente, una anomalia della batteria.
Negli incidenti lievi è possibile sostituire gli airbag senza dover cambiare la centralina (sottoposta a diagnosi elettronica e azzerata). In caso di incidenti più seri è invece necessario sostituire anche la centralina, poiché l’accelerometro interno, a causa dell’urto, potrebbe non funzionare correttamente. I pretensionatori, una volta innescati, vanno sempre sostituiti.
È consigliato sostituire moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La "scadenza" degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che determinano l'innesco.
Va precisato che gli airbag non rientrano nei protocolli di verifica in sede di revisione. Tuttavia, se la spia airbag è accesa, l’auto potrebbe non superare la revisione perché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie. Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale dovrebbero essere sostituiti in quanto facenti parte dell’omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell’assicurazione qualora si viaggi con airbag non funzionanti.
Va ricordato che l’airbag va disattivato nel caso venga posizionato il seggiolino per bambini fino a 9 kg sul sedile anteriore (in senso contrario di marcia).
