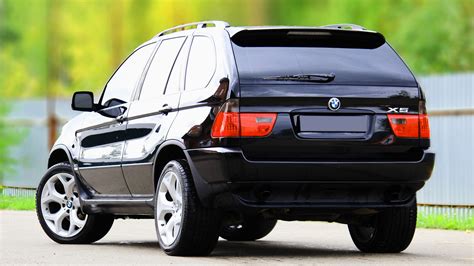

La BMW X5 E53, prodotta dal 1999 al 2006, con un restyling significativo nel 2003, ha segnato l'ingresso del produttore tedesco nel segmento dei SUV premium. Questo veicolo si distingueva per la sua dinamicità, stabilità e precisione di guida, qualità ereditate in parte da una complessa architettura elettronica e meccanica, dove il modulo sterzo gioca un ruolo cruciale. Comprendere la posizione e il funzionamento di questo componente, specialmente nei modelli del 2003, è fondamentale per la manutenzione e la risoluzione dei problemi.
Evoluzione del Sistema di Trazione e Impatto sullo Sterzo
Prima del restyling del 2003, tutte le ruote della BMW X5 E53 avevano una trazione continua con un differenziale centrale. Questo sistema era ottimale sull'asfalto ma inadatto al fuoristrada, data l'assenza di blocchi differenziali e un'altezza da terra di soli 176 mm (che poteva essere aumentata a 235 mm con le sospensioni pneumatiche). Dopo il restyling del 2003, la BMW X5 E53 ha ricevuto il sistema di trazione integrale intelligente xDrive. Questo nuovo sistema, basato su una frizione multidisco attaccata da un motore elettrico, ha migliorato la versatilità del veicolo, ma ha anche introdotto nuove complessità e potenziali punti deboli, in particolare nella scatola di trasmissione e nel ripartitore di trazione. Questi cambiamenti nel sistema di trazione hanno avuto implicazioni anche sul funzionamento dello sterzo, specialmente per quanto riguarda l'interazione con i sistemi di controllo della stabilità.

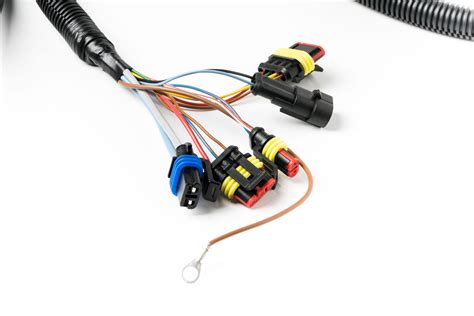

La Centralina Elettronica BMW: Un Cuore Tecnologico
La BMW X5 E53 è una vettura con un'elettronica molto sviluppata. Nonostante la complessità dell'impianto, si è rivelato ben fatto. Tuttavia, con il passare degli anni, possono sorgere problemi, specialmente negli esemplari meno curati. La centralina elettronica BMW controlla una serie di funzioni elettroniche del veicolo, rendendo la guida un incubo se non funziona correttamente.
Le centraline responsabili di più funzioni del veicolo, come le centraline elettroniche di gestione motore, sono generalmente più complesse e richiedono più tempo per la riparazione o il ricondizionamento. Le opzioni per risolvere i problemi di una centralina elettronica BMW includono una riparazione, un ricondizionamento o l'acquisto di un'unità di ricambio. Una riparazione prevede la sostituzione di alcuni componenti difettosi per ripristinare rapidamente la funzionalità. Un ricondizionamento completo rielabora meticolosamente il modulo di controllo internamente per risolvere i guasti interni e prevenire il loro ripetersi. L'acquisto di una centralina nuova è spesso l'opzione più costosa e non sempre priva di rischi, poiché alcuni difetti di produzione potrebbero non essere stati risolti, rendendo le unità sostitutive vulnerabili allo stesso guasto. I tecnici esperti possono ricondizionare la centralina elettronica con componenti superiori allo standard OEM, progettati per durare più a lungo del veicolo. Questo processo professionale può essere completato in soli 2-3 giorni lavorativi.
Il Sensore Angolo di Sterzo: Guardiano della Stabilità
Il sensore angolo sterzo è un componente fondamentale del sistema di controllo elettronico della stabilità del veicolo (ESC), noto in BMW come DSC (Dynamic Stability Control). La sua funzione principale è rilevare con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo. Lavora in sinergia con altri sensori del sistema di controllo stabilità, come l'accelerometro e il sensore di velocità delle ruote, per monitorare l'assetto dinamico del veicolo e inviare queste informazioni alla centralina ABS per un controllo ottimale del veicolo.
Posizione e Principi di Funzionamento
Il sensore angolo sterzo si trova generalmente all'interno del piantone sterzo, sul retro dello sterzo. È dotato di due potenziometri sfasati di 90° che determinano l'angolo del volante, coprendo un intero giro e ripetendo i valori dopo +/- 180°. Il sensore conta anche i giri del volante. L'angolo complessivo del volante è quindi composto dall'angolo corrente del volante e dal numero di rotazioni. Per garantire la disponibilità continua di queste informazioni, è necessario un rilevamento ininterrotto di tutti i movimenti di sterzata delle ruote, anche a veicolo fermo.
Il sensore dell'angolo di sterzata è permanentemente collegato al Terminal 30, che ha anche un proprio fusibile, per rilevare i movimenti del volante anche a motore spento. Inoltre, il sensore riceve alimentazione dal Terminal 87 o, a seconda del modello, dal morsetto 15. I dati dell'angolo di sterzata rilevati dai potenziometri rimangono disponibili anche dopo interruzioni dell'alimentazione, mentre il numero di giri del volante no. Per mantenere il sensore funzionale dopo un'interruzione dell'alimentazione, è stato integrato un software che calcola il numero di rotazioni del volante basandosi sulla velocità di rotazione delle ruote e, in alcuni modelli, sui giri del volante da blocco a blocco. Questo processo è chiamato inizializzazione o imposizione.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
Tipi di Sensori Angolo Sterzo
I sensori angolo sterzo possono essere di tipo analogico o digitale. I sensori analogici emettono un segnale tra 0 e 5 volt quando la ruota gira, e la differenza di tensione viene utilizzata per determinare l'angolo e la velocità di sterzata. Nei sensori digitali, un LED misura angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In questo caso, il sistema ESP (o DSC in BMW) interviene per correggere il problema e mantenere il controllo della vettura.
Nel tempo, i sensori basati su potenziometri meccanici (che rilevano il valore della resistenza tramite contatti d'attrito) sono stati gradualmente sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede alcun attrito. Sempre più spesso, i sensori angolo sterzo sono alloggiati nel modulo di controllo del servosterzo elettromeccanico. Ciò richiede sensori di dimensioni ridotte ma con un'elevata resistenza per funzionare in tutte le condizioni e garantire misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica. Su alcune auto possono essere installati anche sensori combinati che rilevano il momento e l'angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) necessaria per azionare il volante, in base alla velocità del veicolo, all'intensità della sterzata e all'angolo di sterzata, garantendo un feedback adeguato del volante.
Interazione con Altri Sistemi del Veicolo
Il sensore SAS (Steering Angle Sensor) lavora in sinergia con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l'intensità e l'angolo di sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con la centralina ABS e ESP/DSC, il sistema rileva la traiettoria dell'auto (ad esempio, se sta curvando o percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere stabilità al veicolo. Il BMW Integral Active Steering, disponibile sulle vetture di alta gamma, è un sistema di sterzata integrale attiva che dimostra ulteriormente l'importanza della precisione del sensore angolo sterzo.
Problemi e Diagnosi del Sensore Angolo Sterzo sulla BMW X5 E53
Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare correttamente. I sintomi di un sensore dell'angolo di sterzo difettoso possono essere evidenti, traducendosi in anomalie in fase di sterzata che il guidatore percepisce facilmente. Un sensore difettoso può infatti impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti nel mantenere la traiettoria o nell'affrontare correttamente le curve.
Sintomi Comuni di Malfunzionamento
Quando si verifica un problema al sensore angolo sterzo, possono accendersi spie sul quadro strumenti come quelle del controllo trazione (se presente), freno a mano e ABS. Una diagnosi tramite computer diagnostico spesso rileva un errore specifico del sensore di posizione sterzo. Un esempio comune è la perdita del controllo della trazione, pur mantenendo il funzionamento dell'ABS.
Un utente ha riportato di aver risolto un problema di spie 4x4 accese e vibrazioni alla ruota sostituendo un braccio anteriore destro difettoso. La vibrazione faceva impazzire il sensore, e una volta sostituito il braccio e azzerati gli errori, il problema è scomparso. Questo evidenzia come problemi meccanici apparentemente non correlati possano influenzare il funzionamento dei sensori elettronici.
Inizializzazione e Calibrazione
L'inizializzazione o imposizione del sensore angolo sterzo è un processo cruciale. Se l'imposizione non riesce quando il veicolo raggiunge una velocità di circa 20 km/h da fermo, il DSC passa in modalità passiva, la spia DSC si accende e viene registrato un errore nella centralina DSC. Questo processo viene eseguito ogni volta che il quadro è acceso se il numero di giri del volante non è disponibile. I veicoli a quattro ruote motrici sono un'eccezione: in caso di interruzione dell'alimentazione al sensore angolo sterzo, il DSC passa immediatamente in modalità passiva e viene registrato un guasto. Il processo di imposizione continua fino a quando il DSC non riceve dati corretti sull'angolo di sterzo, dopodiché la spia DSC si spegne e il sistema torna operativo.
Come misura di sicurezza aggiuntiva, la centralina DSC calcola l'angolo di sterzata in funzione della velocità delle ruote e lo confronta con le informazioni fornite dal sensore dell'angolo di sterzata. Questo controllo di plausibilità impedisce il funzionamento del veicolo basato su una calibrazione errata. Una scorretta posizione zero può derivare da calibrazione errata o alterazione della geometria dello sterzo a seguito di danni o riparazioni.
La calibrazione memorizza in modo permanente la posizione attuale del volante come posizione di marcia rettilinea nella EEPROM del sensore dell'angolo di sterzata. Pertanto, le ruote anteriori e il volante devono essere impostati esattamente sulla posizione di marcia rettilinea prima della calibrazione. Inoltre, il numero di identificazione del veicolo viene letto dalla strumentazione e memorizzato permanentemente nella EEPROM del sensore.
La Calibrazione del Sensore Angolo Sterzo (SAS)
Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto al sensore. La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC.
Oltre alla procedura di reset del sensore angolo sterzo, che si rende necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di ADAS (Advanced Driver-Assistance Systems) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Il sensore angolo sterzo interagisce infatti con tutti gli altri sensori dei dispositivi ADAS ed è quindi necessario calibrare il sensore della sterzata con i componenti di questi sistemi.
Nei veicoli più recenti può essere sufficiente la calibrazione automatica, una procedura che avviene ruotando lo sterzo prima da una parte e poi dall'altra. In altri casi è necessario seguire la procedura prevista dal costruttore e attivare la serie di comandi per avviare la calibrazione del sensore. Nella maggior parte dei veicoli, è necessario uno strumento diagnostico per ricalibrare il sensore. Alcuni dispositivi di allineamento offrono una funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente lo strumento di diagnosi. È generalmente consigliato eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore.
Sostituzione e Riparazione del Sensore
In caso di malfunzionamento, anche se progettato per durare tutta la vita del veicolo, il sensore angolo sterzo va prontamente sostituito dall'autoriparatore professionista utilizzando il ricambio aftermarket del sensore. La cremagliera dello sterzo della BMW X5 E53 è relativamente semplice e non dà troppi problemi, sebbene con il passare degli anni possa comparire un po' di gioco e qualche rumore. Può anche smettere di funzionare la centralina di regolazione dello sforzo sul volante, che si manifesta con il volante che diventa improvvisamente molto leggero.
Considerazioni sulla Manutenzione della BMW X5 E53
La BMW X5 E53, nonostante sia un veicolo premium, richiede una manutenzione attenta e non è affatto economica da mantenere. Le sospensioni, ad esempio, durano a lungo se utilizzate solo su asfalto di buona qualità, ma si usurano rapidamente con il fuoristrada o su strade in cattivo stato, con costi di riparazione che possono raggiungere cifre elevate, specialmente per le sospensioni pneumatiche. Anche l'elettronica, pur essendo ben fatta, può causare grattacapi se l'auto non è mantenuta correttamente. Problemi diffusi includono la rottura dei pixel sul computer di bordo e la vulnerabilità di alcune centraline posizionate sotto il pavimento del bagagliaio o sotto i piedi dei passeggeri posteriori a causa di infiltrazioni d'acqua o umidità.
I motori della BMW X5 E53 includevano inizialmente i benzina 3.0 M54 da 231 cv e 4.4 M62 da 286 cv. Successivamente, è stato introdotto il leggendario motore diesel 3.0 M57 a 6 cilindri, noto per la sua affidabilità e resistenza. I motori a benzina della serie M, in particolare il 3.0 M54, si sono dimostrati più affidabili dei motori della serie N, che soffrono di alte temperature di funzionamento e consumo d'olio. Il motore 3.0 M54 è robusto ma ha un punto debole noto nel sistema di ventilazione del basamento, con la valvola che si intasa rapidamente. I meccanici consigliano di rinnovarla ogni 2-3 cambi d'olio.
Le trasmissioni automatiche, disponibili di produzione ZF o GM, hanno avuto diverse evoluzioni. Il cambio automatico ZF a 5 marce (5HP24) montato prima del restyling era abbastanza affidabile, mentre il 6 marce (6HP26) dopo il 2003, pur essendo più moderno e efficiente, ha perso in termini di affidabilità. I cambi GM sono meno affidabili e non amano i giri alti e l'olio sporco.
In conclusione, la BMW X5 E53 del 2003, con il suo complesso sistema elettronico e meccanico, richiede una conoscenza approfondita e una manutenzione regolare, specialmente per componenti cruciali come il modulo sterzo e il sensore angolo sterzo, per garantire un funzionamento ottimale e prevenire guasti costosi.
