Il duty cycle degli iniettori è un parametro cruciale per la corretta alimentazione dei motori a combustione interna, specialmente in contesti di potenze elevate o modifiche significative. Questo valore, che indica il rapporto tra il tempo di attivazione (ON) e il tempo totale di un ciclo, influenza direttamente la quantità di carburante erogato e l'integrità del sistema di iniezione. Comprendere il suo funzionamento e le sue implicazioni è fondamentale per garantire prestazioni ottimali e prevenire danni al motore.
Cos'è il Duty Cycle?
Con Duty Cycle si indica il rapporto tra il tempo durante il quale un carico o un circuito è attivo (ON) e il tempo durante il quale è inattivo (OFF). Questo valore, talvolta denominato "Duty Factor", viene espresso come percentuale del tempo di attivazione (ON). Ad esempio, un valore di Duty Cycle pari al 60% indica che un segnale è attivo (ON) per il 60% del tempo e inattivo (OFF) per il restante 40% del tempo.
Molti carichi, inclusi gli iniettori di carburante, vengono inseriti e disinseriti rapidamente da un interruttore elettronico ad azione rapida che controlla la potenza di uscita del carico con precisione. Il funzionamento del carico, come la quantità di carburante erogata da un iniettore, può essere controllato tramite il Duty Cycle, ovvero i periodi di tempo di inserzione (ON) e disinserzione (OFF) o il numero di cicli al secondo.

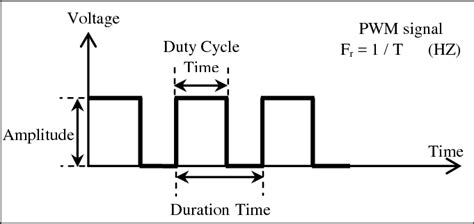

La modulazione di larghezza degli impulsi (PWM) consente di controllare elettronicamente e con precisione la quantità di carburante fornita al motore. La tensione media per ciascun Duty Cycle è determinata dalla durata del tempo di attivazione (ON). Gli elettromagneti alimentati mediante Duty Cycle utilizzano un segnale a Duty Cycle variabile per variare il flusso o regolare la pressione. Più a lungo l'elettrovalvola rimane aperta, più aumenta il flusso e diminuisce la pressione. Questi elettromagneti sono controllati tramite segnale di alimentazione o segnale di massa.
Larghezza degli Impulsi (Pulse Width)
La larghezza degli impulsi (PW) è una misura del tempo effettivo di attivazione (ON), misurato in millisecondi. Il tempo di disattivazione (OFF) non incide sulla larghezza degli impulsi. L'unico valore misurato è la durata del tempo di attivazione (ON) del segnale. Se la valvola riceve impulsi di attivazione (ON) di durata variabile, il Duty Cycle varia. Se riceve impulsi di attivazione (ON) di durata pari a 0,05 secondi in un ciclo di durata pari a 0,1 secondi, il Duty Cycle dell'iniettore è uguale al 50%. Se riceve impulsi di attivazione (ON) di durata pari a 0,09 secondi dello stesso ciclo di 0,1 secondi, il Duty Cycle dell'iniettore è uguale al 90%.
È importante sottolineare che ai fini della portata, non è tanto il duty cycle in sé ad essere importante, quanto la larghezza degli impulsi (PW). L'iniettore inizia ad essere lineare, ovvero a erogare una quantità di carburante proporzionale al tempo di apertura, dopo circa tre volte il suo tempo morto.
Dimensionamento degli Iniettori e Duty Cycle
Gli iniettori ad alta portata costituiscono l’elemento fondamentale per alimentare correttamente motori con turbocompressori maggiorati. La portata insufficiente degli iniettori stock limita severamente le prestazioni ottenibili, creando condizioni di miscela magra pericolose per l’integrità del motore. La portata di un iniettore si misura in cc/min o lb/h a pressione standard di 3 bar (43,5 PSI). Questa misura indica il volume di carburante erogato in un minuto con apertura continua dell’elettrovalvola. Gli iniettori OEM tipicamente erogano 200-400 cc/min, sufficienti per potenze fino a 200-250 CV.
Il dimensionamento degli iniettori segue formule precise che considerano potenza target, BSFC (Brake Specific Fuel Consumption) e duty cycle massimo. La formula base è:
Portata = (HP × BSFC) / (N° iniettori × Duty cycle × 0,52)
Per un motore da 400 CV con BSFC di 0,5 e duty cycle dell’80%, ogni iniettore deve erogare almeno 600 cc/min. Il BSFC varia significativamente tra motori aspirati e turbo. Motori con intercooler efficienti possono operare con BSFC più bassi, riducendo la portata iniettori richiesta.
Il duty cycle massimo raccomandato è l’80% per garantire linearità di erogazione e durata dell’elettrovalvola. Duty cycle superiori al 90% causano surriscaldamento dell’avvolgimento elettrico e perdita di precisione nelle aperture brevi. Il duty cycle di un iniettore qualsiasi viene dichiarato all'80% e con pressione statica a 3 bar (sui datasheet degli iniettori). Il massimo raccomandato per il duty cycle è del 90%; andare al 100% significa mantenere costantemente aperti gli iniettori. A lungo andare, si viene a creare una magnetizzazione permanente dello spillo all'interno dell'iniettore, questo comporta che esso potrà rimanere aperto anche quando il motore è spento.
Iniettori Diesel PIEZOELETTRICI vs INDUTTIVI: Funzionamento e la Rivoluzione i-Art di VOLVO

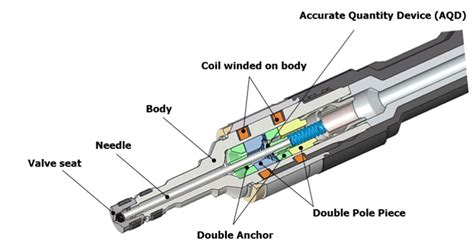

Tecnologia Costruttiva e Caratteristiche degli Iniettori High Flow
Gli iniettori high flow si distinguono per tecnologia costruttiva e caratteristiche di spruzzo. I modelli low impedance (2-4 ohm) offrono tempi di apertura più rapidi ma richiedono driver specifici nella centralina per evitare sovracorrenti. La geometria dell’ugello influenza la qualità della nebulizzazione e la penetrazione del getto nel cilindro. Ugelli conici producono spray ampi ideali per motori ad alte prestazioni, mentre quelli pencil creano getti concentrati adatti per camere di combustione compatte.
Il flow matching tra iniettori dello stesso set non deve superare il 2% per garantire uniformità di carburazione tra i cilindri. Differenze maggiori causano squilibri di potenza e temperature di scarico disomogenee.

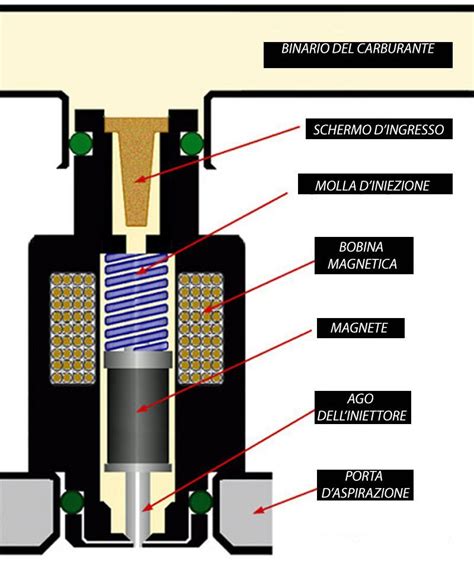

Nel contesto degli iniettori elettroattuati, esistono due tecnologie principali: a solenoide e piezoelettrica. L’iniettore a comando piezoelettrico consuma meno elettricità del magnetico ed è anche cinque volte più veloce di una valvola elettromagnetica (affetta dall’inerzia caratteristica degli induttori ed espressa dalla Legge di Lenz) tanto che ha reso possibile realizzare common-rail con oltre sette iniezioni per ciclo di combustione.
L’attuatore dell’iniettore piezoelettrico è formato da centinaia di piastre piezo impilate a formare uno stack, alimentate in serie-parallelo. La struttura siffatta serve perché un solo elemento non si dilaterebbe abbastanza da spostare la valvola dell’iniettore. Un tipico attuatore piezo per iniettore del sistema Siemens VDO Piezo Common Rail (PCR) è costituito da uno stack di 200 lamine di ceramica piezoelettrica, spesse ognuna circa 80 μm. Il tipico tempo di “carica” dell’attuatore piezo è di 0,15 ms e l’intervallo di iniezione durante il quale la valvola è aperta è compreso tra 0,15 ms e 4,50 ms. Dopo l’iniezione, la valvola viene richiusa tramite la scarica della capacità dell’attuatore piezoelettrico entro 0,15 ms.
Fattori che Influenzano la Portata e la Calibrazione
La pressione del carburante influenza direttamente la portata erogata secondo la legge della radice quadrata. Aumenti di pressione del 44% raddoppiano la portata, mentre riduzioni del 25% la diminuiscono del 50%. Il regolatore di pressione deve mantenere differenziali costanti rispetto alla pressione del collettore di aspirazione. Nei motori turbo, questo richiede regolatori referenced che compensano automaticamente le variazioni di boost. È sconsigliato superare i 3,9-4 bar statici di pressione, altrimenti si rischia di perdere portata invece di guadagnarla, e la polverizzazione potrebbe peggiorare oltre i 4,5-4,7 bar.
La temperatura del carburante modifica la densità e quindi la massa iniettata a parità di volume. Incrementi di 20°C riducono la densità del 2%, richiedendo compensazioni nei tempi di iniezione.
La calibrazione degli iniettori high flow richiede la modifica delle costanti di portata nella centralina e la ridefinizione delle mappe di correzione. Il valore IFR (Injector Flow Rate) deve essere aggiornato con la portata effettiva misurata al banco prova. Discrepanze tra valore dichiarato e reale possono raggiungere il 5-10%, influenzando significativamente la carburazione finale.
La linearità degli iniettori high flow decade per tempi di apertura inferiori ai 2-3 millisecondi, creando problemi di minimo e transitori. La compensazione si ottiene attraverso tabelle di correzione dead time che aggiungono offset fissi ai tempi di iniezione brevi.
Il test finale della calibrazione richiede misurazioni del rapporto aria/combustibile in tutte le condizioni operative. Wideband lambda meter con sensori Bosch LSU 4.9 garantiscono precisione sotto l’1% in tutto il range di funzionamento.
Nei motori common-rail, agli iniettori giungono due, tre o quattro fili; in quelli a 3 e 4 fili, due alimentano l’elettroattuatore (piezoelettrico o a solenoide) e due sono i capi del sensore induttivo che informa la ECU della posizione dello spillo, così da avere un’informazione sull’istante esatto in cui avviene l’iniezione e utilizzarla per calibrare gli iniettori sulla base della densità e temperatura del combustibile, del gioco che affligge lo spillo per l’usura ecc. Dall’EURO IV in poi gli iniettori vengono codificati nella ECU, inserendo i codici desunti dalle prove eseguite al banco dopo l’assemblaggio e stampati sull’elettroattuatore; i codici (ad esempio gli IMA) forniscono un’informazione sulla tolleranza nella risposta dell’iniettore rispetto al valore teorico di riferimento.
Questo duplice meccanismo di regolazione si può comprendere considerando cosa avviene nell’impianto di iniezione quando il motore è in funzione: se ad esempio la pressione in ingresso agli iniettori dev’essere di 1600 bar, la ECU fa in modo che la pompa d’alta pressione invii gasolio nel rail fin quando il relativo sensore di pressione rileva tale valore; se il motore deve aumentare la potenza sviluppata, diventa necessario incrementare la portata del combustibile, perché altrimenti aumentando la durata di apertura degli iniettori, la pressione nel rail cala a causa dell’aumentata massa di gasolio richiesta.
Manutenzione e Diagnosi degli Iniettori
È fondamentale che gli iniettori non "pisciino" senza dare impulso, dato che molte irregolarità di funzionamento sono dovute a questo fattore. Per pulire gli iniettori, si prediligono basse frequenze con duty molto alti, in modo da far rimanere l'iniettore aperto per più tempo possibile. Un circuito che tiene gli iniettori aperti per circa 50ms e chiusi per circa 18ms (duty cycle 74%) è un esempio di sistema efficace per la pulizia, anche per iniettori con tempi morti considerevoli.
Per la diagnosi di eventuali problemi, come una mancanza o un eccesso di benzina, si possono effettuare diverse prove. Se la pressione benzina rimane costante durante una prova su strada ad accelerazione massima, e l'auto non va bene, si può escludere la pompa carburante. Se la pompa fosse difettosa o di portata insufficiente, si noterebbe una perdita di pressione benzina, che potrebbe scendere anche a 2 bar.
Un metodo "vecchia scuola" ma efficace per determinare la carburazione consiste nel controllare le candele dopo aver spento il motore in pieno carico. Se una candela esce tutta nera significa che si è "GRASSO", se esce nocciola la carburazione è OK, se esce bianca vuol dire che si è "MAGRO".
Iniettori Diesel PIEZOELETTRICI vs INDUTTIVI: Funzionamento e la Rivoluzione i-Art di VOLVO
Considerazioni Avanzate sul Pilotaggio degli Iniettori
La questione del pilotaggio degli iniettori, specialmente quelli a bassa impedenza, è più complessa di quanto sembri. In realtà, gli iniettori sono spesso pilotati da un darlington comandato da circuiti specifici, come l'LM1949, che non forniscono una corrente on/off semplice, ma piuttosto una corrente di picco che poi viene diminuita (c.d. "peak and hold"). Questo sistema è progettato per evitare sovracorrenti e preservare l'iniettore.
Un pilotaggio con l'LM1949 è adatto anche per gli iniettori ad alta impedenza, ma il problema maggiore si presenta con quelli a bassa impedenza. Pertanto, è logico attrezzarsi per gestire questi ultimi. La possibilità di regolare la corrente tramite un potenziometro (ad esempio tra l'emettitore di Q300 e il sense4) permette di ottimizzare il pilotaggio per diversi tipi di iniettori.
In un sistema di iniezione elettronica, fattori come l'angolo di iniezione e i tempi morti degli iniettori sono molto importanti. Non c'è una grossa differenza tra motori 2T e 4T in termini di iniezione, in quanto si tende a iniettare a valvola chiusa e le camme girano a velocità dimezzata rispetto all'albero motore. Senza contare i vari sistemi d'iniezione che possono arrivare a 4 o più iniettate per giro in particolari situazioni e per rispettare le normative Euro.
In conclusione, il duty cycle degli iniettori è un parametro dinamico e multifattoriale, la cui corretta gestione è essenziale per la salute e le prestazioni del motore. Dalla scelta dell'iniettore al suo dimensionamento e alla calibrazione, ogni aspetto deve essere considerato con attenzione per ottenere i migliori risultati.
