Il sistema di ricircolo dei gas di scarico (EGR) è un componente fondamentale nei moderni motori Volvo, in particolare quelli diesel, per la riduzione delle emissioni inquinanti. Al centro di questo sistema vi è il radiatore EGR, un elemento cruciale che contribuisce a raffreddare i gas di scarico prima che vengano reintrodotti nella camera di combustione. Comprendere il suo funzionamento, l'importanza di una corretta manutenzione e le possibili soluzioni in caso di guasto è essenziale per garantire l'efficienza e la longevità del motore.
Il Ruolo del Radiatore EGR nel Sistema di Ricircolo dei Gas di Scarico
Il sistema EGR ha lo scopo di diminuire le emissioni di ossidi di azoto (NOx), altamente inquinanti, abbassando la temperatura di combustione. Questo avviene reintroducendo una parte dei gas di scarico, che sono inerti, all'interno del collettore di aspirazione, riducendo così la quantità di ossigeno disponibile per la combustione e, di conseguenza, la temperatura massima raggiunta.

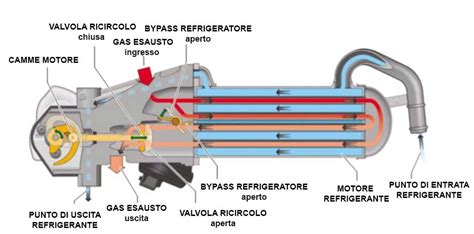

Il radiatore EGR svolge un ruolo chiave in questo processo. I gas di scarico, prima di essere miscelati con l'aria fresca, passano attraverso questo scambiatore di calore, dove vengono raffreddati dal liquido refrigerante del motore. Il raffreddamento dei gas è fondamentale per diverse ragioni:
- Maggiore densità dei gas: Gas più freddi sono più densi, permettendo di reintrodurre una maggiore massa di gas di scarico nella camera di combustione per un dato volume, migliorando l'efficacia del sistema EGR nella riduzione degli NOx.
- Protezione dei componenti: Le alte temperature dei gas di scarico possono danneggiare i componenti del collettore di aspirazione e della valvola EGR stessa. Il raffreddamento contribuisce a preservarne l'integrità.
- Efficienza di combustione: Reintrodurre gas più freddi contribuisce a un controllo più preciso della temperatura in camera di combustione, ottimizzando il processo e minimizzando la formazione di inquinanti.
In buona sostanza, se la valvola EGR funziona a secco, come nel caso di un radiatore bucato e disconnesso, si rischia un funzionamento anomalo e potenziali danni a lungo termine al motore, anche se un meccanico potrebbe insistere che non vi sia nessun problema nel breve periodo. È fondamentale, per logica, che un radiatore non funzioni "a secco".
Funzionamento di un radiatore EGR (animazione 3D) - Motorservice Group
Problematiche Comuni e la Loro Prevenzione

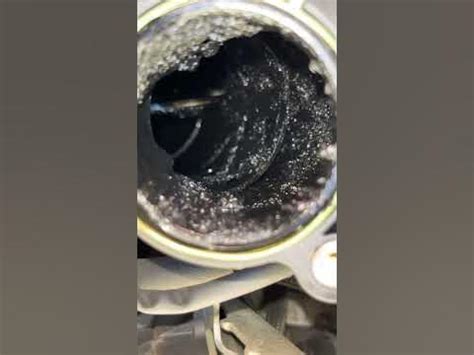

I sistemi EGR, e in particolare il radiatore, sono soggetti all'accumulo di residui carboniosi, fuliggine e morchia. Questi depositi sono una conseguenza della combustione, specialmente nei motori diesel che producono più particolato. L'accumulo di queste sostanze può ostruire i passaggi, limitare il flusso dei gas e ridurre l'efficienza dello scambio termico del radiatore.
Un utente ha riportato il caso di un sensore pressione e temperatura aria aspirata, nella sua XC40, completamente ricoperto da mezzo centimetro di fuliggine/residui carboniosi. Questo evidenzia come l'elettronica moderna, pur "mettendo delle pezze", non possa compensare indefinitamente i problemi meccanici di intasamento. La pulizia di questo sensore ha portato a un miglioramento della sensibilità del pedale dell'acceleratore, indicando che la centralina motore riceveva informazioni imprecise. Se il sensore era così malconcio, è facile immaginare lo stato della valvola EGR, delle tubazioni e del radiatore.
Secondo il parere di "vecchi meccanici", certe pulizie sarebbero da fare già intorno ai 50.000 km su un motore benzina, e ancor prima su un diesel. Arrivare a 100.000 km con il motore che ormai dà grossi problemi, ma che sotto sotto funzionava male da tempo, non è un bene.
Sintomi di un Radiatore EGR o Valvola EGR Ostruiti:
- Riduzione delle prestazioni del motore: Il motore potrebbe sembrare meno reattivo o perdere potenza, soprattutto in accelerazione.
- Aumento dei consumi di carburante: Un sistema EGR inefficiente può portare a una combustione meno ottimale e, di conseguenza, a maggiori consumi.
- Spia motore accesa: La centralina potrebbe rilevare anomalie nel funzionamento dell'EGR e accendere la spia di avaria motore.
- Emissione di fumo nero: Un'eccessiva quantità di particolato incombusto può essere un segnale di problemi.
- Difficoltà all'avvio o funzionamento irregolare al minimo: L'accumulo di carbonio può influenzare la miscela aria/carburante.
Misure Preventive e di Manutenzione
Per prevenire l'accumulo di depositi e mantenere efficiente il radiatore EGR e l'intero sistema, è consigliabile adottare le seguenti pratiche:
- Pulizia periodica: Contrariamente alla convinzione comune, la pulizia del sistema EGR, inclusa la valvola e il radiatore, dovrebbe essere effettuata a intervalli regolari. Per esempio, "certi meccanici" suggeriscono intorno ai 50.000 km per motori benzina, e con maggiore frequenza per i diesel. Un utente ha eseguito la pulizia personalmente dopo circa 600 km dalla precedente, indicando un'attenzione costante.
- Utilizzo di additivi specifici: Esistono additivi per carburante che aiutano a mantenere pulito il sistema di alimentazione e a ridurre la formazione di depositi carboniosi. Un utente ha menzionato l'utilizzo di un additivo della Motor System per impedire la calcificazione dell'impianto e dell'iniettore di ADBlue.
- Stile di guida: Una guida troppo "piede leggero" o frequenti percorsi urbani con basse velocità e carichi ridotti possono favorire l'accumulo di depositi. Percorsi autostradali con il motore a regimi più elevati aiutano a "bruciare" parte dei residui.
- Manutenzione generale del motore: Una corretta manutenzione del motore, inclusa la sostituzione regolare dell'olio e dei filtri, contribuisce a ridurre la formazione di fuliggine.
- Montaggio di un decanter per i vapori olio: Un utente ha montato un decanter per i vapori olio, una modifica che può contribuire a ridurre la quantità di olio che entra nel collettore di aspirazione e, di conseguenza, la formazione di depositi carboniosi.
La Pulizia del Radiatore EGR Volvo: Un Approccio Pratico
La pulizia del radiatore EGR è un intervento che, sebbene non semplice, può essere eseguito con un po' di abilità e pazienza, come riportato da un'esperienza diretta. Il costo dei materiali per una pulizia fai-da-te è relativamente contenuto: circa 8 euro per uno spray pulitore EGR, 11 euro per uno sgrassatore maxi WD40, 29 euro per la guarnizione del radiatorino EGR (provenienza Germania) e 1 litro di acetone. Questo contrasta con i preventivi delle concessionarie che variano da 500 a 900 euro per lo stesso intervento.
Fasi della Pulizia (Riferimento a un Caso Specifico su un Motore Volvo):
Smontaggio iniziale:
- Rimuovere il filtro aria e la scatola portafiltro, disconnettendo il cavo del sensore di flusso aria.
- Smontare il condotto che porta l'aria fresca dal radiatore alla scatola portafiltro (fissato con 6 perni di plastica e due bulloncini da 8 mm).
- Smontare la scatola grigio chiaro sopra la valvola EGR, fissata con 3 viti sul condotto di aspirazione, e staccare i tubicini di gomma.
- Svitare due viti e due bulloni per togliere il condotto in acciaio che va dalla valvola EGR al condotto di aspirazione.
Preparazione per lo smontaggio della valvola EGR e del radiatore:
- Allentare le due fascette e i tubi in gomma di entrata e di uscita del liquido refrigerante dal corpo valvola. È fondamentale limitare la fuoriuscita del liquido refrigerante.
Rimozione della valvola EGR:
- La valvola EGR è fissata al blocco motore con due bulloni superiori, uno inferiore (chiave a tubo da 10 mm), un dado sulla parte bassa a destra e una clip in plastica a sinistra.
Separazione e pulizia del radiatore:
- Una volta estratta la valvola, svitare 5 bulloni per separare il corpo valvola dal suo radiatorino.
- A questo punto, inizia la fase di pulizia per eliminare le croste carboniose. Un utente ha suggerito di mettere a mollo il radiatore in 5 litri di acetone per una giornata, notando una "morchia indicibile" al termine. Lo spray pulitore EGR e l'acetone sono strumenti efficaci. Per questa fase, possono occorrere anche 2 ore per ottenere un'adeguata pulizia. È importante fare attenzione ai residui carboniosi, che possono raggiungere 1-2 millimetri di spessore, soprattutto negli angoli.
Rimontaggio:

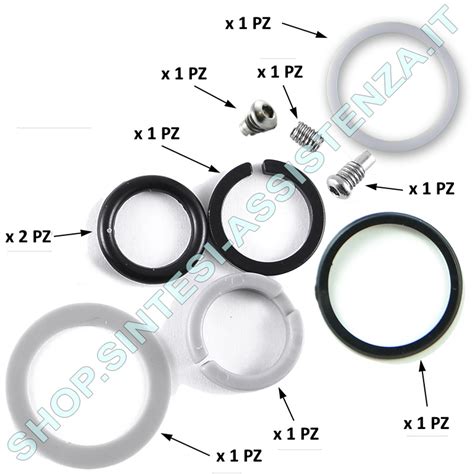

- In fase di rimontaggio, prestare attenzione al posizionamento della nuova guarnizione (costo circa 100 euro per il kit completo di guarnizioni, anche se un utente ha ordinato solo la guarnizione del radiatore EGR e la pasta per impianti di scarico, in quanto le guarnizioni in acciaio possono essere riutilizzate con grasso al rame o pasta).
- Sul meccanismo a camme che muove la valvola (protetto da un piccolo coperchio in plastica) va distribuito del grasso al rame o al molibdeno.
- Eseguire il rimontaggio in ordine inverso.
- Non dimenticare di riempire la vaschetta del liquido refrigerante, controllando spesso il livello nei giorni successivi.
L'esperienza ha dimostrato che lo stato interno della valvola, dopo la pulizia, era perfetto per quanto riguarda l'apertura e la chiusura della farfalla interna e il movimento del motorino elettrico. La pulizia, se fatta con calma e attenzione, può portare a un risultato perfetto, a differenza di interventi eseguiti in officina dove "tra il telefono che squilla, il cliente che ha un problema urgente, il capo che ti pressa, etc. etc." la qualità del lavoro potrebbe risentirne.
Differenze tra Motori D3 e D4 Volvo e Percentuali EGR
Le percentuali di apertura della valvola EGR possono variare significativamente tra i diversi motori Volvo, influenzando la quantità di gas di scarico reintrodotti e, di conseguenza, l'accumulo di residui nel radiatore EGR.
Un utente ha riportato le seguenti misurazioni su un motore D4 biturbo da 50.000 km:
- Al minimo: EGR comandata al 24%, molto stabile.
- In salita tirando sui 2.500 giri: non supera il 40%.
- Sempre in salita, mollando un pelino l'acceleratore: arriva intorno al 65%, non di più.
- Al rilascio dell'acceleratore in discesa: valore 0%.
Questi dati suggeriscono che il motore D4, in tiro, sfrutta solo una minima parte dei gas che l'EGR gli manda. Si ipotizza che questo possa essere dovuto al fatto che la maggior parte dei gas di scarico siano utilizzati per far girare i due turbocompressori, a differenza magari di un D3 che, avendo una sola turbina, potrebbe necessitare di meno gas di scarico per farla funzionare.
Un altro utente, con un motore diverso (non specificato ma presumibilmente non D4), ha rilevato percentuali differenti:
- Al minimo: molto stabile a 30%.
- In rilascio: 0%.
- A 120 km/h a 1800 giri: 94%.
Queste differenze nelle percentuali di funzionamento dell'EGR evidenziano la complessità dei sistemi di gestione motore e come le strategie di controllo possano variare in base alla configurazione del motore (monoturbo vs biturbo) e alle condizioni di guida. È interessante notare come l'errore EGR sia sempre 0 o qualche volta scenda a -7 per qualche decimo di secondo, indicando un funzionamento all'interno dei parametri stabiliti, anche con valori elevati come il 94%.
Il motore D4, essendo biturbo, ha due turbine di diverso diametro che non lavorano sempre insieme, ma il flusso dei gas di scarico è sicuramente maggiore. Questo potrebbe spiegare le diverse logiche di gestione dell'EGR rispetto a motori con configurazioni turbo differenti. Anche la presenza di ADBlue è un fattore comune a entrambi i motori D3 e D4, e l'iniettore di ADBlue stesso può essere soggetto a problemi, come un caso di blocco e successiva sostituzione a soli 3000 km.
Il Caso del Radiatore EGR Bucato e la Ricerca di Ricambi

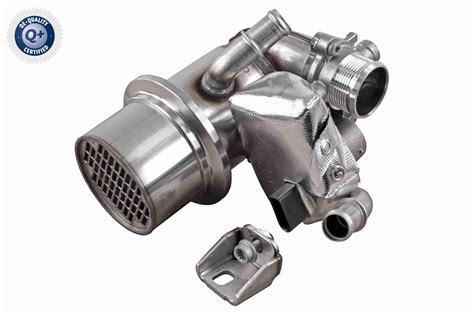

Un problema specifico che può affliggere il radiatore EGR è la perforazione, che causa perdite di liquido refrigerante e, di conseguenza, una condizione in cui la valvola EGR "funziona a secco". Un utente ha acquistato una V40 CC D3 del 2016 con soli 70.000 km, dove il radiatore dell'EGR era stato escluso a causa di perdite. Il venditore e il meccanico del precedente proprietario avevano rassicurato che tale esclusione non avrebbe comportato danni al motore.
Tuttavia, l'acquirente, "amante delle auto originali", ha deciso di riattivare il radiatore, imbattendosi in una notevole difficoltà nel reperire il pezzo. La ricerca di un radiatore nuovo si è rivelata complessa, sia online che all'estero, con la sola disponibilità di pezzi usati (sconsigliati dal meccanico).
Questa situazione solleva diverse questioni:
- L'importanza della conformità legale: Tutti gli organi meccanici, elettronici e informatici deputati al rispetto delle normative anti-inquinamento non possono essere manomessi per legge. Pertanto, il venditore è pienamente responsabile di consegnare all'acquirente un'auto a norma. L'esclusione di un componente come il radiatore EGR, anche se la valvola EGR rimane in funzione, altera la conformità del veicolo. L'esclusione totale dell'EGR, oltre a comportare problemi di temperature e la necessità di rimappare la centralina, è vietata legalmente.
- Conseguenze dell'esclusione del radiatore: Anche se il meccanico ha insistito che non ci sono problemi e che la modifica era stata fatta 20.000 km prima, l'idea che un radiatore possa funzionare "a secco" è illogica. L'assenza di raffreddamento dei gas di scarico può portare a temperature eccessive nel sistema di aspirazione, con potenziali danni a lungo termine ai componenti.
- Difficoltà nel reperire ricambi originali: La difficoltà nel trovare un radiatore EGR nuovo ha costretto l'utente a rivolgersi direttamente a un concessionario Volvo, dove il pezzo è stato trovato disponibile al costo di 570 euro. Questo sottolinea come, per componenti specifici e meno comuni, il canale ufficiale possa essere l'unica soluzione, seppur con costi elevati.
Dopo aver trovato e sostituito il radiatore EGR, ripristinando così il sistema originale, l'utente ha anche approfittato per effettuare la distribuzione e cambiare precauzionalmente il radiatore dell'olio (pagato 150 euro originale Volvo su eBay). L'investimento significativo per riportare l'auto agli "albori" evidenzia il desiderio di mantenere il veicolo in condizioni ottimali e conformi alle specifiche del costruttore, sperando di dover rivedere il meccanico solo per il prossimo tagliando.
Questo caso specifico mette in luce l'importanza di affrontare tempestivamente i problemi legati al radiatore EGR e di non procrastinare la sua riparazione o sostituzione, anche se ciò comporta un costo iniziale più elevato. La conformità normativa, la longevità del motore e le prestazioni generali del veicolo dipendono da un sistema EGR perfettamente funzionante, incluso il suo radiatore.
