Elaborazione della Testata della Fiat 500: Guida Completa all'Incremento Prestazionale

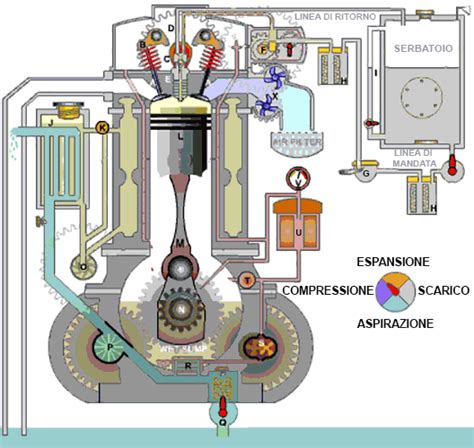

L'elaborazione della testata in un motore a 4 tempi, come quello della storica Fiat 500, rappresenta uno degli interventi più significativi per incrementare le prestazioni del veicolo. Questo processo mira a ottimizzare il flusso della miscela aria/carburante e dei gas di scarico, migliorando così l'efficienza complessiva e la potenza erogata. La preparazione della testata può variare da interventi volti all'affidabilità e una migliore risposta, fino a modifiche estreme per applicazioni sportive o agonistiche.

L'Importanza dell'Obiettivo: Definiamo la Necessità

Ogni elaborazione sensata parte da una domanda fondamentale: cosa si vuole ottenere? Le esigenze possono essere molteplici e guidano le scelte tecniche da adottare:

• Guida più pronta e affidabile (strada): L'obiettivo è migliorare la guidabilità e la reattività nell'uso quotidiano, mantenendo o addirittura aumentando l'affidabilità del motore.
• Progetto "storico sportivo" (slalom/eventi): Si mira a ottenere prestazioni superiori per competizioni amatoriali o eventi dedicati, dove il motore è sottoposto a stress maggiori ma non continui.
• Pista/manche (stress continuo): In questo caso, l'elaborazione è finalizzata a massimizzare la potenza e la resistenza del motore sotto stress prolungato e costante, tipico delle gare in pista.

La corretta elaborazione di una Fiat 500, o di una Fiat 126, è un sistema integrato, non un semplice insieme di pezzi. È un processo che richiede competenza e una visione d'insieme per garantire che ogni componente lavori in armonia con gli altri.

Metodologie di Preparazione della Testata

La preparazione della testata può essere eseguita con diverse metodologie, ciascuna con le proprie peculiarità in termini di precisione, costi e risultati ottenibili.

Preparazione Manuale: L'Arte Artigianale

La preparazione manuale, eseguita con fresino o manipolo da personale esperto e altamente qualificato, è la metodologia classica e storicamente più diffusa. Classificabile come "di tipo artigianale", questa tecnica permette una notevole cura del dettaglio e un incremento prestazionale significativo.

Durante questa lavorazione, vengono effettuate tutte quelle preparazioni volte a massimizzarne la resa prestazionale. Si variano le geometrie dei condotti di aspirazione e di scarico, verificandone la specularità con diverse metodologie, tra cui la realizzazione di calchi dei condotti e la comparazione dei flussaggi con apposito banco dedicato.

Inoltre, si opera una finitura superficiale dei condotti di aspirazione finalizzata ad incrementare l'apporto della miscela aria/benzina verso la camera di scoppio. Analogamente, i condotti di scarico vengono rifiniti superficialmente per migliorare il flusso, impedendo al contempo l'ancoraggio di residui alle superfici delle pareti. La camera di scoppio viene modificata nelle geometrie e lucidata, mentre i collettori di aspirazione vengono debitamente raccordati con i carburatori o i corpi farfallati.

Questa metodologia, che può richiedere da 1 a 2 settimane di lavorazione, offre un notevole incremento prestazionale con un'estrema cura del dettaglio. Il grado di precisione può essere deciso preventivamente dal cliente, optando per una preparazione volta a un notevole aumento prestazionale nel contenimento dei costi, oppure per un'elaborazione senza compromessi e di massima precisione per ottenere il massimo risultato in termini di aumento di potenza. I costi per l'elaborazione manuale di una testata possono variare da circa 249,00 € a 349,00 € (cadauna).

Preparazione CNC: La Nuova Frontiera della Precisione

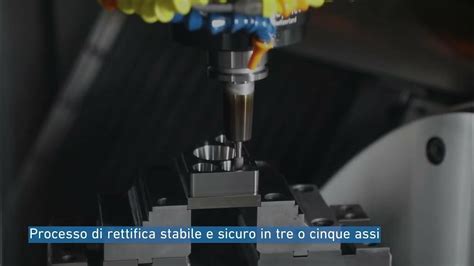

La preparazione della testata tramite centro di lavoro CNC a 5 assi controllati rappresenta l'ultima frontiera nell'ambito dell'elaborazione delle testate. Questa tecnologia di ultima generazione massimizza l'incremento prestazionale a livelli sconosciuti dalla preparazione tradizionale manuale.

Il processo inizia con la scansione interna dei condotti di aspirazione e scarico della testata, che vengono poi ricostruiti in 3D tramite apposito software. Successivamente, la geometria e la finitura superficiale vengono ridefinite virtualmente (su richiesta anche con finitura a "palla da golf", comunemente nota con il termine "golf ball porting"). Questo permette alla fresa di lavorare la testata con una precisione totale non raggiungibile dalla mano umana.

L'adozione di questa tecnologia evidenzia come le fusioni delle testate, anche di motori raffinati di ultima generazione, possano presentare errori di posizionamento delle anime dei vari condotti, con conseguenti irregolarità, anche notevoli. Paradossalmente, una preparazione manuale potrebbe addirittura aumentare tali irregolarità. L'estrema precisione del software di scansione permette di generare disegni 3D dei condotti con la massima efficienza dimensionale, tenendo conto del punto di partenza iniziale. Ciò consente di asportare materiale in misura maggiore o minore nei punti opportuni e di fare una media nel caso delle testate pluricilindriche.

Il risultato sono condotti di aspirazione che consentono il massimo flusso di miscela aria/carburante verso la camera di scoppio e condotti di scarico che consentono il massimo flussaggio, scongiurando al contempo l'adesione di residui di combustione alle pareti interne dei condotti. In abbinamento alla preparazione dei condotti, la camera di scoppio viene ridefinita nelle geometrie e lucidata, e i condotti di aspirazione vengono finemente raccordati ai carburatori o ai corpi farfallati.

Questa preparazione estrema, che richiede anch'essa 1-2 settimane di lavorazione, si presta a qualsiasi testata, sia essa parte di un motore mono o pluricilindrico. Nei motori pluricilindrici, l'elaborazione CNC è indispensabile in quanto permette di ridurre tempi e costi rispetto a una lavorazione tradizionale, e consente di ottenere condotti speculari tra loro, assicurando che ogni cilindro abbia un identico apporto di miscela aria/carburante e si comporti in modo omogeneo rispetto agli altri. Questa elaborazione, abbinata alla rettifica delle sedi valvola a profilo sferico, permette di ottenere testate di livello professionale impiegabili in campionati mondiali.

Servizi Opzionali per l'Elaborazione della Testata

Per entrambe le metodologie di elaborazione, sono disponibili svariati servizi opzionali che possono ulteriormente migliorare le prestazioni e la durata della testata:

• Lavaggio e pallinatura interna ed esterna: Per pulire la testata e riportarla a condizioni pari, se non superiori, a quando uscita dalla fabbrica.
• Rettifica delle sedi valvola: Per il ripristino della tenuta delle valvole.
• Rettifica e conseguente lappatura del piano testa: Per assicurare una superficie perfettamente piana e una tenuta ottimale.
• Lavorazione e accorciamento delle guide valvola: Per ottimizzare il flusso e ridurre gli attriti.
• Superfinitura dei particolari della testata: (albero a cammes, bicchierini o bilanceri, molle valvola, ecc.) al fine di ridurre al massimo gli attriti.

Stage di Elaborazione: Un Approccio Sistematico

L'elaborazione di un motore, in particolare di un classico come la Fiat 500, dovrebbe seguire un approccio graduale per garantire affidabilità e coerenza del progetto.

Stage 1: Affidabilità + Risposta (La Base che Molti Saltano)

Questo primo stadio mira a rendere l'auto più efficace senza "snaturarla", concentrandosi sull'affidabilità e una migliore risposta del motore. Esempi di componenti o aree tipiche di intervento includono:

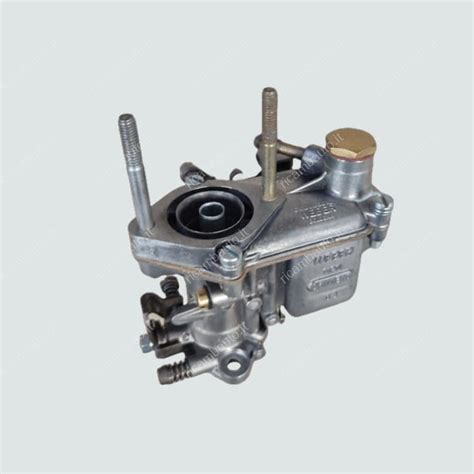

• Alimentazione più precisa: L'utilizzo di un carburatore come il Weber IMB28, descritto per miscelazione stabile aria-carburante e facilità di regolazione, è ideale per ripristino o restauro. Il valore reale non è solo la potenza, ma un'erogazione pulita, un minimo stabile e una buona guidabilità.
• Accensione affidabile: Migliorare il sistema di accensione per garantire una scintilla forte e costante.
• Controllo temperature e lubrificazione: Ottimizzare i sistemi di raffreddamento e lubrificazione per garantire la durata del motore.
• Assetto e freni coerenti: Assicurarsi che l'auto sia in grado di gestire l'incremento di prestazioni, ad esempio con un "Abbassa motore 11mm" per abbassare il baricentro e migliorare stabilità e handling in ottica sportiva.

Stage 2: Componenti Interni per Affidabilità Sotto Stress

Quando si aumentano i giri e i carichi del motore, la domanda cruciale è: regge? Lo Stage 2 si concentra sulla sostituzione di componenti interni con parti "heavy duty" per migliorare l'affidabilità sotto stress. Esempi di tali componenti includono:

• Bicchierini punterie fosfatati al manganese: Orientati a ridurre usura e attrito e migliorare la resistenza nelle zone sollecitate.
• Bielle in acciaio ad H lavorate dal pieno: Soluzioni ad alta resistenza e tolleranze precise per motori più stressati.Questi tipi di componenti non "fanno scena" ma garantiscono migliaia di chilometri (e manche) senza sorprese, un fattore cruciale per la durata e la sicurezza del motore elaborato.

Smontaggio e Verifica della Testata della Fiat 500

Per procedere con l'elaborazione o il restauro di un motore, è fondamentale smontare la testata dal monoblocco e dai cilindri, verificandone le condizioni. Il processo inizia con lo scarico dell'olio motore, svitando il tappo della coppa con una chiave da 17.

Successivamente, si procede con lo smontaggio del coperchio delle punterie: si svitano i due dadi da 13, e con qualche colpetto di martello di gomma si fa staccare la guarnizione. Dopo aver scollegato il tubo della benzina, si svitano i due dadi da 13 che fissano il carburatore (spesso un Weber 26 IMB).

A questo punto si può smontare il castelletto, svitando i due dadi da 13 e staccando le 4 aste dei bilancieri. Muniti di una chiave da 17, si svitano gli 8 dadi che ancorano la testata ai cilindri e al monoblocco. È probabile che anche i prigionieri vengano via, ma si provvederà al loro rimontaggio in un secondo momento.

Con un martello di gomma, facendo attenzione alle cannette telescopiche, si colpisce la testata per farla staccare. Questa operazione può richiedere tempo, soprattutto se una cannetta centrale è bloccata, nel qual caso si può far leva con un cacciavite.

Una volta rimossa la testata, è possibile verificarne la tenuta delle valvole. Iniettando della benzina dall'alloggiamento del carburatore e posizionando un cartone in basso, si possono verificare eventuali perdite. Per smontare le valvole, si posiziona uno spessore sulla base della testata e, con un bussolotto da 19, una prolunga e un martello, si dà un colpo secco e deciso sulla molla delle valvole per far saltare i due fermi. Successivamente, si procede con lo smontaggio delle molle e si estraggono le valvole.

Per chi non deve rettificare, è fondamentale rimontare tutto nello stesso ordine di smontaggio, disegnando su un cartone un punto di riferimento della testata e inserendo le valvole esattamente come sono state smontate. Distinguere le valvole di aspirazione da quelle di scarico è semplice: paragonando il motore al corpo umano, il "foro di scarico" (valvola di scarico) è più piccolo del "foro di aspirazione" (valvola di aspirazione).

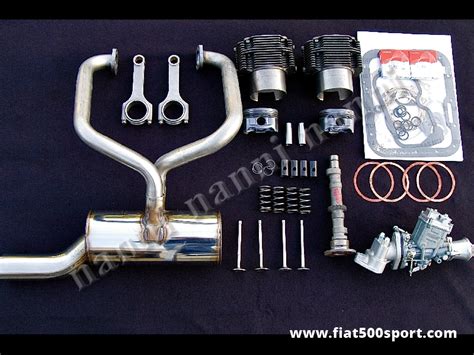

Kit di Elaborazione NANNI per Fiat 500 e 126

Esistono diversi kit di elaborazione per la Fiat 500 e la Fiat 126, volti a incrementare la cilindrata e la potenza per un uso stradale. Questi kit sono un esempio dell'approccio sistematico all'elaborazione, offrendo soluzioni complete.

Kit NANNI per Fiat 500 F L (595 cc, 40 HP)

Questo kit completo per l'elaborazione del motore ad uso stradale (595 cc, 40 HP) comprende:

• Canne alte 90 mm e pistoni.
• Valvole e molle valvole.
• Albero a cammes e bicchierini punterie.
• Carburatore nuovo Weber modificato e relativo tubo.
• Marmitta speciale ad alto rendimento totalmente in acciaio inossidabile e staffe di supporto.
• Serie guarnizioni motore con due paraolio Corteco dell'albero motore e anelli sottocanna in rame.Con i cilindri di produzione Nanni non è necessaria la guarnizione di testa.

Kit NANNI per Fiat 500 F L (650 cc, 45 HP)

Un kit completo per l'elaborazione del motore ad uso stradale (650 cc, 45 HP) include:

• Canne alte 90 mm e pistoni.
• Valvole e molle valvole.
• Albero a cammes e bicchierini punterie.
• Carburatore FZD 32/28 completo di tutto.
• Marmitta ad alto rendimento tutta in acciaio inossidabile e staffe di supporto.
• Serie guarnizioni motore con due paraolio e anelli sottocanna in rame.Anche in questo caso, con i cilindri Nanni non occorre la guarnizione di testa.

Kit NANNI per Fiat 500 Giardiniera (650 cc, 45 HP)

Per la Fiat 500 Giardiniera, un kit completo per l'elaborazione del motore ad uso stradale (650 cc, 45 HP) offre:

• Cilindri, pistoni, valvole, molle valvole.
• Albero a cammes, bicchierini punterie.
• Carburatore FZD 32/28 completo di tutto.
• Marmitta ad altissimo rendimento in acciaio inox.
• Serie guarnizioni motore con paraolio e anelli sottocanna in rame.Con i cilindri Nanni non è necessaria la guarnizione di testa. È importante specificare l'altezza dei cilindri nelle note, poiché la Fiat ha prodotto due tipi di motore 120 con altezze di 80 e 90 mm.

Kit NANNI per Fiat 500 R (650 cc, 45 HP)

Questo kit completo per l'elaborazione del motore Fiat 500 R ad uso stradale (650 cc, 45 HP) comprende:

• Canne e pistoni, valvole, molle valvole.
• Albero a cammes, bicchierini punterie.
• Carburatore FZD 32/28 completo di tutto.
• Marmitta ad alto rendimento tutta in acciaio inossidabile.
• Serie guarnizioni motore con due paraolio e anelli sottocanna in rame.Con i cilindri di produzione Nanni non occorre la guarnizione di testa.

Kit NANNI per Fiat 500 F L (700 cc, 48 HP)

Un kit completo per l'elaborazione del motore ad uso stradale (700 cc, 48 HP) per Fiat 500 F L include:

• Canne e pistoni, valvole, molle valvole.
• Albero a cammes, bicchierini punterie, bielle in acciaio.
• Carburatore FZD 32/28 completo, piastra rinforzo monoblocco.
• Marmitta ad alto rendimento tutta in acciaio inossidabile, serie staffe supporto marmitta.
• Guarnizioni motore con due paraolio, guarnizione testa, anelli sottocanna in rame.

Kit NANNI per Fiat 500 R / Fiat 126 (700 cc, 48 HP)

Un kit completo per l'elaborazione del motore ad uso stradale (700 cc, 48 HP) per Fiat 500 R e Fiat 126 comprende:

• Canne e pistoni, valvole, molle valvole.
• Albero a cammes, bicchierini punterie, bielle in acciaio.
• Carburatore FZD 32/28 completo.
• Marmitta ad alto rendimento tutta in acciaio inossidabile.
• Serie guarnizioni motore con due paraolio, guarnizione testa, anelli sottocanna in rame.

Kit NANNI per Fiat 500 R / Fiat 126 (740 cc, 53 HP)

Infine, un kit completo per l'elaborazione del motore ad uso stradale (740 cc, 53 HP) per Fiat 500 R e Fiat 126 offre un ulteriore incremento di potenza.

Componenti Aggiuntivi per l'Elaborazione

Oltre ai kit completi, sono disponibili numerosi componenti aggiuntivi di alta qualità per affinare l'elaborazione:

• Catena e ingranaggi distribuzione Fiat 500 / Fiat 126 / Fiat Giardiniera: Con catena a rulli Renold, considerata la migliore per garantire durata e precisione.
• Coperchio distribuzione Fiat 500 F/L/R / Fiat 126 nuovo originale NANNI: Completo di pompa olio nuova originale Fiat, paraolio e guarnizione. Si consiglia di montare il carter Fiat 126 sulla Fiat 500 F/L nei motori elaborati, poiché aumenta la pressione e la portata dell'olio nel circuito.
• Coperchio del convogliatore dell'aria NANNI per motori Fiat 500 / Fiat 126: Molto bello, lavorato e fuso in maniera impeccabile.
• Coperchi punterie in alluminio:
  • Fiat 500 F L R / Fiat 126 NANNI in alluminio (si monta perfettamente con il carburatore Weber 28 IMB).

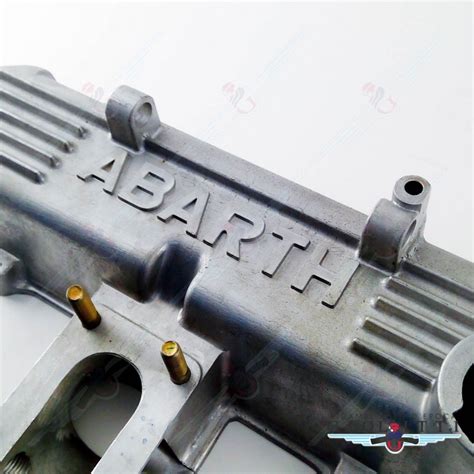

  • Abarth Fiat 500 D F L R / Fiat 126 in alluminio (richiede il tappo introduzione olio ART. 0266, e consente di montare anche il carburatore Weber diam. 26/28 mm).
  • Giannini Fiat 500 D F L R / Fiat 126 in alluminio (richiede il tappo art. 0267, e consente di montare anche il carburatore Weber di diametro specifico).

Servizi e Assistenza per i Collezionisti e Appassionati

Il mondo delle Fiat 500 d'epoca è vibrante e richiede un'attenzione particolare sia per il restauro che per l'elaborazione.

• Servizio di ritiro e riconsegna: Per annullare le distanze, alcuni operatori offrono il servizio di ritiro a domicilio e riconsegna, tramite corriere espresso, della testata da preparare. Questo facilita l'accesso a servizi professionali anche per chi non risiede nelle immediate vicinanze.
• Recensioni e referenze: La soddisfazione dei clienti è la migliore referenza, con molte officine che vantano recensioni a 5 stelle per la preparazione delle testate e altri servizi di restauro e elaborazione.
• Listini prezzi dedicati agli operatori del settore: Per chi lavora nel settore, è possibile contattare i fornitori per ricevere listini prezzi dedicati alla preparazione delle testate.

Considerazioni Finali per il Restauratore e l'Appassionato

Il restauro e l'elaborazione di una Fiat 500 richiedono passione, competenza e gli strumenti giusti. È fondamentale:

• Definire l'obiettivo: Prima di iniziare qualsiasi lavoro, sapere cosa si vuole ottenere dal veicolo è cruciale.
• Approccio sistematico: L'elaborazione è un sistema, non un insieme di pezzi. Ogni modifica deve essere coerente con l'intero progetto.
• Affidabilità: Soprattutto per un uso stradale o storico-sportivo, l'affidabilità è un requisito non negoziabile.
• Documentazione e conoscenza: Avere a disposizione manuali d'uso e manutenzione, guide al passaggio di proprietà per auto storiche, e informazioni sugli strumenti utili per il restauro della Cinquecento, può fare la differenza.
• Certificato di rilevanza storica: Comprendere a cosa serve e quando conviene richiederlo per una Fiat 500 d'epoca è essenziale per mantenere il valore e l'autenticità del veicolo.
• Costi del restauro: Essere consapevoli dei costi reali tra carrozzeria, motore, interni e imprevisti da mettere in conto è fondamentale per una pianificazione accurata.

La cura e la passione, come quelle riscontrate in officine specializzate, sono elementi indispensabili per riportare in strada una vettura d'epoca senza perdere valore e autenticità.
