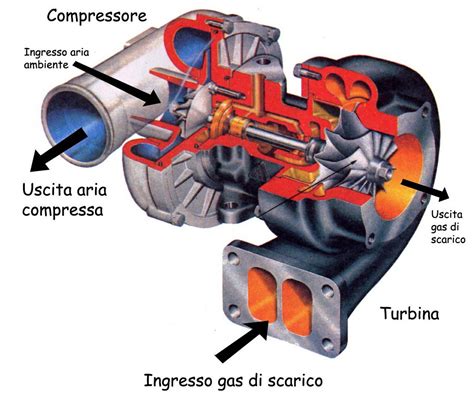

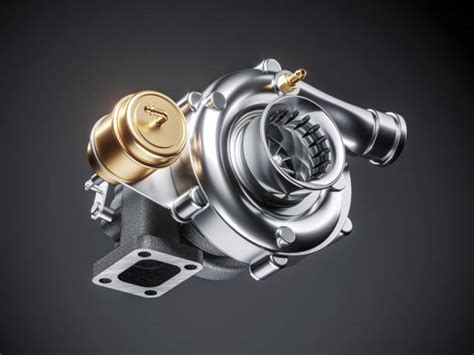

Il turbocompressore è un componente fondamentale nei motori moderni, sia diesel che benzina, che contribuisce ad aumentare la potenza del motore comprimendo aria aggiuntiva nei cilindri. Questo processo permette di bruciare più carburante in modo efficiente, con il risultato di maggiore potenza, migliore accelerazione e, spesso, consumi più bassi. Le funzioni principali del turbocompressore includono: fornire più aria al motore per una migliore combustione, consentire maggiore potenza con motori compatti (ideale per i moderni motori downsizing) e migliorare l'efficienza generale, garantendo alte prestazioni senza aumentare sensibilmente il consumo.
Non tutti i veicoli sono dotati di turbo, ma la maggior parte dei moderni motori a benzina e quasi tutti i diesel oggi lo utilizzano. Per verificare se la tua auto ha un turbocompressore, puoi consultare il libretto di manutenzione o i dati del costruttore (cercando sigle come TDI, TSI, Turbo, dCi, Turbodiesel). Un altro indicatore è il comportamento in marcia, con una sensazione di spinta più forte durante l'accelerazione, il classico "colpo del turbo". Etichette nel vano motore o targhette tecniche possono fornire indicazioni relative al turbo o al sistema di sovralimentazione, così come la scheda tecnica o la documentazione del veicolo.
Un turbocompressore è soggetto a forti sollecitazioni, ma di solito il danneggiamento o la rottura di una turbina sono la conseguenza di una cattiva manutenzione del proprio mezzo. Esistono però anche altri fattori che prescindono da una puntuale manutenzione e che cambiano in maniera significativa la durata di una turbina. La rigenerazione del turbocompressore rappresenta una soluzione economica e sostenibile per mantenere in efficienza questa importante componente del motore. La revisione di un turbo può portare a risparmi significativi, riducendo la spesa di oltre il 60% rispetto all'acquisto di un nuovo turbo.
Sintomi di un Turbocompressore Difettoso e l'Importanza di un Intervento Tempestivo
Un guasto al turbocompressore si manifesta spesso già nelle fasi iniziali, e intervenire presto riduce il rischio di danni gravi al motore. I segnali più comuni includono:
- Perdita evidente di potenza: L'auto accelera male e manca la classica "spinta del turbo".
- Fischi, ululati o rumori metallici: Soprattutto durante l'accelerazione, questi rumori anomali possono indicare problemi.
- Forte consumo d'olio o macchie d'olio: L'olio può entrare nel circuito di aspirazione o nello scarico.
- Fumo dallo scarico:
- Blu: indica combustione di olio.
- Nero: aria insufficiente, che porta a una cattiva combustione (pressione turbo troppo bassa).
- Spie di avaria motore: La centralina rileva anomalie di pressione o portata d'aria, attivando le spie.
- Modalità di emergenza (limp mode): Il veicolo limita la potenza per proteggere il motore.
Se compare uno di questi sintomi, il turbocompressore deve essere controllato rapidamente. Guidare con un turbocompressore difettoso è fortemente sconsigliato a causa dell'alto rischio di danni al motore, che possono essere gravi e irreversibili se olio o particelle metalliche entrano nel motore. Possono verificarsi anche pericolose perdite di potenza, con l'auto che improvvisamente non risponde più, situazione critica in sorpasso o in autostrada. La combustione irregolare, con miscele troppo "ricche" o "magre", può danneggiare catalizzatore, filtro antiparticolato o valvola EGR. Inoltre, un turbo rotto può aspirare o bruciare olio, aumentando notevolmente i costi di riparazione. Una riparazione turbo tempestiva o una revisione professionale evita costi elevati e ripristina le prestazioni originali del motore.
Il Processo di Rigenerazione del Turbocompressore: Dalla Diagnosi all'Assemblaggio Finale
La rigenerazione di un turbocompressore è un processo complesso e altamente tecnico che richiede attenzione ai dettagli, attrezzature specifiche e specialisti qualificati. La riparazione o la sostituzione di un turbocompressore considera sia la spesa dovuta alla manodopera che quella per il pezzo di ricambio. Un turbocompressore nuovo può costare persino 3.000 euro, a seconda del modello dell'auto. Tuttavia, l'opzione della riparazione o della sostituzione della turbina danneggiata con una rigenerata è più economica rispetto all'installazione di una turbina nuova, consentendo di risparmiare centinaia di euro con ottime prestazioni. Teoricamente, una turbina riparata dura molto a lungo, se non per tutta la parte restante della vita dell'automobile, sebbene possano verificarsi segni di usura col passare del tempo e dei chilometri.
Il processo di rigenerazione può essere suddiviso in due approcci principali: la sostituzione della cartuccia (o riparazione della cartuccia) e la riparazione a ciclo completo (o revisione).
Sostituzione della Cartuccia (Riparazione della Cartuccia)
Questo tipo di riparazione è più semplice da organizzare e richiede meno investimenti di capitale, essendo sufficiente uno spazio di circa 30 m² dove attrezzatura e reception possono convivere. Il processo tecnico si articola in diverse fasi:
- Smontaggio del turbocompressore e controllo dell'attuatore: Lo smontaggio, pur non presentando particolari problemi, è un momento cruciale per effettuare un controllo approfondito. Gli attuatori pneumatici e a vuoto possono essere verificati con un vacuometro, mentre per quelli elettronici è indispensabile un tester-programmatore come l'“ATP-1000”, che permette di verificare la funzionalità dell'attuatore elettrico e del servomotore separatamente.
- Controllo della cartuccia per squilibri inaccettabili e perdite d'olio: La qualità di assemblaggio e bilanciamento in fabbrica non è sempre ottimale. Spesso è necessario scartare o riequilibrare le cartucce. Per questo, si utilizzano macchine equilibratrici, come il supporto di accelerazione SBR-10 e il bilanciamento DBST-10. Il DBST-10 è ideale per controllare le perdite d'olio e la lappatura a basse velocità, mentre l'SBR-10 è necessario per controllare la turbina a velocità di esercizio, garantendo la qualità della riparazione e permettendo la stampa di "rapporti sui risultati del bilanciamento".
- Montaggio del turbocompressore e regolazione della geometria controllata: Prima del montaggio, è essenziale preparare le parti. Le "chiocciole" devono essere prive di bave, che si formano in caso di rottura della "ruota del compressore" o della "ruota della turbina", e vanno rimosse con una smerigliatrice manuale. Tutte le parti devono essere pulite da fuliggine, olio o conservanti. L'assemblaggio prevede l'unione delle "volute" con la "cartuccia" e l'"apparato ugello", e l'installazione della "staffa di fissaggio" e dell'"attuatore". La regolazione del turbocompressore senza l'attrezzatura adeguata, come il banco di regolazione della geometria “Geomet-2000”, è sconsigliata, poiché la possibilità di posizionare il "fermo" nella giusta posizione e di regolare la lunghezza dell'"asta dell'attuatore" è estremamente remota. Il “Geomet-2000” permette misurazioni in tempo reale, diagnostica dei turbocompressori e la creazione e confronto di grafici della portata d'aria o del valore del vuoto, determinando la qualità della "geometria controllata". I nuovi modelli di questo banco sono adattati per funzionare con l'“ATP-1000”, semplificando la riparazione delle turbine con controllo elettronico. Inoltre, può controllare la valvola N75, distinguendosi da altri strumenti.
Rigenerazione di un turbocompressore
Riparazione a Ciclo Completo (Revisione)
La "riparazione a ciclo completo", detta anche "revisione", ha un processo tecnologico più complesso e richiede non solo attrezzature speciali, ma anche macchine per la lavorazione. Richiede inoltre una stanza con requisiti specifici e specialisti con le competenze necessarie, ma tutto ciò si ripaga ampiamente dopo un anno di lavoro.
Organizzazione degli Spazi e Attrezzature
Per un funzionamento ottimale, i locali devono essere separati e suddivisi in diverse zone:
- Reception: Qui inizia il processo, con l'accoglienza dei clienti, l'ispezione e la diagnostica preliminare della turbina, e lo smontaggio. Un banco di lavoro con tutti gli strumenti necessari e il tester-programmatore ATP-1000 sono indispensabili. È richiesta la presenza di uno specialista altamente qualificato.
- Area Sporca: Zona dedicata alla pulizia delle parti del turbocompressore, che richiede una sabbiatrice e una lavatrice a ultrasuoni. Non sono necessarie competenze particolari per questo lavoro. È fondamentale la ventilazione forzata.
- Area Meccanica: Ospita il tornio e la foratrice, oltre a saldatrici e bruciatori a gas. Spesso combinata con l'"area sporca". È auspicabile un operatore di tornio qualificato.
- Area Pulita: La stanza dove viene assemblato il turbocompressore. Deve essere immacolata per evitare che sporco o particelle abrasive entrino nel turbocompressore. Oltre ai banchi di lavoro e agli strumenti da fabbro, sono presenti: una macchina per il bilanciamento degli alberi dei turbocompressori BVI-03-10T, un cavalletto per il bilanciamento DBST-10, un cavalletto per il dispersore SBR-10, il banco geometrico “Geomet-2000” e il tester “ATP-1000”, oltre a strumenti manuali elettrici per la correzione dello squilibrio. La stanza deve essere ben illuminata e ventilata, e il personale deve essere altamente competente.
- Magazzino Ricambi: Spazioso, asciutto e ben illuminato, preferibilmente sotto lo stesso tetto degli altri locali e con due ingressi, di cui uno dalla strada per facilitare le operazioni di carico/scarico.
- Locali Domestici: Requisiti standard, dimensioni e numero calcolati in base al numero di dipendenti.
È essenziale prevedere uno spazio per un compressore, poiché tutti i banchi funzionano ad aria compressa, evitando di posizionarlo nella "Reception" o nella "Zona pulita".
Tecnologia di Riparazione del Turbocompressore a Ciclo Completo
Il processo si sviluppa attraverso una serie di operazioni specifiche per ciascuna area:
Operazioni alla Reception, Area Sporca e Area Pulita (Fase Iniziale)
- Alla Reception (effettuate dal Ricevente):
- Accoglienza e colloquio con i clienti.
- Ispezione e test del turbocompressore (ATP-1000, Geomet-2000).
- Marcatura della posizione reciproca di "lumaca" e "cartuccia".
- Smontaggio e defectologia preliminare della turbina.
- Verifica della disponibilità in magazzino dei componenti per la riparazione, ordinando i pezzi se non disponibili.
- Discussione preliminare su termini e prezzo.
- Firma del contratto con il cliente, registrazione delle informazioni di contatto e del numero d'ordine.
- Trasferimento dei pezzi del turbocompressore e della relativa documentazione al processo successivo.
- Nella "Zona Sporca" (effettuate dal Tuttofare):
- Sabbiatura e lavaggio a ultrasuoni delle parti del turbocompressore (camera di sabbiatura, lavaggio a ultrasuoni).
- Defecazione finale del turbocompressore.
- Consegna dei pezzi puliti e della documentazione di accompagnamento alla fase successiva.
- Informare il destinatario dei difetti riscontrati senza ritardi.
- Azioni successive del Ricevente:
- Verifica della disponibilità in magazzino dei componenti necessari all'esecuzione dell'ordine, ordinando i pezzi se non disponibili.
- Se i componenti del turbocompressore presentano difetti non considerati in precedenza, è necessario notificare e concordare con il cliente un nuovo prezzo (finale) e la durata dell'ordine.
- Nella "Zona Pulita" (effettuate da un Fabbro):
- Ricezione dei componenti dal magazzino, rimozione del conservante.
- Ordinazione delle parti del turbocompressore o degli accessori per l'esecuzione dell'ordine.
- Trasferimento dei pezzi e dei documenti di accompagnamento all'area di lavorazione.
Operazioni nell'Area Meccanica e nella Zona Pulita (Fase Centrale e Finale)
- Nella "Zona di Lavorazione" (effettuate dal Tornitore):
- Esecuzione di rilavorazioni/costruzioni di pezzi o utensili per completare un ordine (tornio, foratrice, saldatrice, torcia a gas).
- Trasferimento dei pezzi e della documentazione di accompagnamento alla fase successiva.
- Nella "Zona Pulita" (effettuate da un Fabbro):
- Bilanciamento dell'albero del turbocompressore (BVI-03-10T).
- Assemblaggio dell'"albero del turbocompressore" con "bobina", "ruota del compressore" e "ingranaggio".
- Equilibratura dell'albero del turbocompressore e delle parti del gruppo rotore (BVI-03-10T).
- Marcatura della posizione relativa delle "parti del gruppo rotore" rispetto all'"albero del turbocompressore", seguita dallo smontaggio.
- Assemblaggio della cartuccia secondo le indicazioni.
- Controllo della perdita di olio, lappatura e rimozione dello squilibrio tecnologico della "cartuccia" dopo il montaggio (DBST-10).
- Bilanciamento/test della "cartuccia" a velocità di esercizio. Stampa del "rapporto di bilanciamento" (SBR-10).
- Montaggio finale del turbocompressore, tenendo conto dei segni.
- Regolazione e collaudo del turbocompressore. Posizionamento dei sigilli. Stampa del rapporto di regolazione (Geomet-2000, ATP-1000).
- Apposizione del "numero di riparazione" sulla "voluta".
- Trasferimento del turbocompressore riparato, del "rapporto di bilanciamento" e del "rapporto di regolazione" alla fase successiva.
- Gestione finale alla "Zona Pulita" (effettuate dall'Addetto alla Reception):
- Notifica al cliente che l'ordine è pronto.
- Imballaggio della turbina.
- Stesura di una scheda di garanzia.
- Fornire raccomandazioni al cliente per l'installazione e la manutenzione dei turbocompressori.
- Ottenere il calcolo.
- Consegna del turbocompressore imballato al cliente.
- Chiusura dell'ordine nel registro e secondo il programma del processo di riparazione del turbocompressore.
Turbocompressori con e Senza Cartucce
I produttori di cartucce sviluppano turbine per le marche di auto più diffuse con un'età approssimativa di 5-10 anni. Ciò significa che per le auto più moderne o per quelle con più di 10 anni, è probabile che non si trovino in vendita cartucce già pronte. Il processo di riparazione delle turbine che non hanno cartucce occupa circa il 40% delle riparazioni totali dei turbocompressori, ma costituisce il 60% del profitto di un centro di riparazione e contribuisce a creare l'immagine di un servizio di riparazione qualificato. Per questi casi, è necessario impegnarsi nella "riparazione a ciclo completo".
Vantaggi della Rigenerazione Professionale e Considerazioni sulla Qualità
Optare per una turbina rigenerata offre numerosi vantaggi rispetto all'acquisto di una nuova, principalmente un significativo risparmio economico. Le turbine rigenerate da aziende qualificate offrono prestazioni equivalenti a quelle di una turbina nuova. Tuttavia, la qualità di un rigenerato è accettabile solo se realizzato da un'azienda specializzata e ben equipaggiata con sofisticate strumentazioni per bilanciature, tarature e flussaggi. Un turbo rigenerato di bassa qualità, concepito da aziende non specializzate e prive di attrezzature adeguate, può essere problematico.
Stefano Gallo Perozzi, esperto nel mondo dei turbocompressori, sottolinea che il turbo rigenerato non presenta nessun "plus" rispetto a uno nuovo se non per il prezzo. Egli precisa che nel mondo dei ricambi si incorre spesso nella richiesta di garanzia a causa di sostituzioni di turbocompressori senza una corretta diagnosi della rottura primaria, non eliminando la problematica che ha indotto la rottura del turbo originale. Rigenerare in modo appropriato un turbo significa impegnarsi al massimo nelle bilanciature e nelle tarature, e sostituire tutti gli organi in movimento, non solo quelli danneggiati. Questa scelta porta a un minor guadagno ma aumenta notevolmente la garanzia sul prodotto. Nel mondo dei turbo, il prezzo più basso non è simbolo di efficienza ma spesso di compromesso.
È cruciale affidarsi ad aziende che rigenerano molti turbo, in modo da migliorare rapidamente la propria conoscenza relativa a ogni singola applicazione. Una valida protezione per il ricambista è l'utilizzo delle estensioni di garanzia fornite da varie aziende del settore, che sollevano il ricambista dall'ambito tecnico, mantenendo con il proprio cliente solo il rapporto formale e commerciale.
Nel settore della rigenerazione di turbocompressori in Italia, specialmente per i motori diesel, si riscontrano purtroppo "bufale" legate a dichiarazioni d'origine del prodotto non vere e a omissioni circa la tipologia dei materiali o dei processi di base utilizzati. La differenza tra un prodotto originale e uno non originale può essere enorme, anche se esteticamente simili. Ad esempio, la linea di produzione di un alberino/turbina originale Mitsubishi per motore Peugeot DV6 1.6 litri turbodiesel è lunga circa 100 metri, mentre quella di un alberino non originale non raggiunge i 5 metri.
Fattori di Rottura del Turbocompressore e Manutenzione Preventiva
La rottura di un turbo avviene spesso non per sue problematiche intrinseche, ma per variate condizioni d'utilizzo dovute ad anomalie o malfunzionamenti di altri organi motore, legati nella maggior parte dei casi alla riduzione delle emissioni di gas.
Per i motori diesel, la rottura è quasi sempre legata a malfunzionamenti degli organi di gestione delle emissioni, quali unità di sfiato, sensore massa aria, EGR, FAP o catalizzatore, il tutto poi relazionato al tipo d'utilizzo. Rompe prima chi fa un uso limitato della vettura, non consentendo al sistema di scarico di rigenerarsi.
Per i motori a benzina, il problema maggiore sarà legato alle temperature dei gas di scarico, al malfunzionamento del lettore massa aria e alla rottura del catalizzatore, mentre sarà assai meno influente il tipo d'utilizzo della vettura.
In entrambi i casi, giungerà presto alla rottura chi seguirà in modo poco accorto il piano tagliandi e manutenzioni. Se il motore fischia, perde potenza o aumenta il consumo d'olio, è spesso un segnale di un problema al turbocompressore. Una riparazione turbo eseguita da professionisti evita danni costosi e ripristina le prestazioni del motore.
Quando Controllare il Turbocompressore e Tempi di Riparazione
Un turbocompressore non richiede controlli frequenti come altri componenti soggetti a usura, ma verifiche regolari aiutano a prevenire guasti costosi. Si consiglia di effettuare controlli:
- Una volta all'anno, durante il tagliando o l'ispezione periodica.
- A ogni cambio d'olio, poiché l'olio pulito è fondamentale per la durata del turbo.
- Subito in presenza di sintomi come perdita di potenza, fischi, fumo allo scarico o spie motore.
- Dopo utilizzi intensivi, ad esempio traino di rimorchi o viaggi in montagna.
Controlli periodici permettono di individuare l'usura in anticipo e rendono una futura riparazione turbo spesso molto più economica.
La durata di una riparazione del turbocompressore varia in base al modello del veicolo, al tipo di danno e alla soluzione scelta (riparazione, sostituzione o revisione). Indicazioni generali:
- Diagnosi e smontaggio: circa 1,5-3 ore.
- Revisione / rigenerazione: in genere 1-2 giorni lavorativi (a seconda della disponibilità dei ricambi e dei tempi di lavorazione).
- Sostituzione completa: spesso 4-7 ore, inclusi montaggio, regolazioni e test finali.
Fattori che influenzano la durata sono l'accessibilità del turbocompressore nel vano motore, eventuali danni aggiuntivi (tubazioni dell'olio, sistema aria/aspirazione, sensori), i tempi di consegna dei componenti necessari ed eventuali aggiornamenti o adattamenti alla centralina motore. Nella maggior parte dei casi, il veicolo è nuovamente pronto entro 1-2 giorni.
