La Valvola Wastegate: Cuore Pulsante del Turbocompressore Moderno

La tecnologia quasi magica del turbocompressore ha trasformato i motori, rendendo le unità diesel più potenti e ricche di coppia e quelli a benzina più efficienti. Il principio di funzionamento dei motori a scoppio si basa sulla combustione della miscela aria-carburante, che è tanto più energetica quanto più ossigeno è disponibile nella camera di scoppio. Per aumentare il numero delle molecole di O2 disponibili a combinarsi con il carburante, si possono percorrere due strade: ridurre la temperatura dell'aria o aumentarne la pressione tramite un compressore. Questo compressore può essere azionato meccanicamente, tramite cinghie o ingranaggi, oppure da una turbina mossa dai gas di scarico: questa è la soluzione che dà vita al celeberrimo turbocompressore.

Diciamo subito che i gas di scarico contengono ancora molta energia - si parla di diversi kW - data sia dal loro calore sia dalla pressione. La fase di espansione non riesce infatti ad abbassare la loro pressione fino a quella atmosferica. Questa energia residua viene raccolta dalla turbina, che la trasferisce alla girante del compressore tramite un alberino sul quale sono montate entrambe. Il passaggio dell'aria compressa al motore non è però diretto; essa passa prima nell'eventuale intercooler, che ha il compito di raffreddarla perché la compressione ne innalza la temperatura. Un buon intercooler necessita di un grande flusso d'aria che lo attraversi, pertanto né davanti né dietro nulla deve impedire il libero fluire dell'aria. È chiaro che maggiori saranno le dimensioni della superficie dissipante, maggiore sarà la capacità di raffreddamento a parità di pressione.

Nei motori a benzina, tra il compressore e la farfalla, può essere presente una valvola, detta "blow-off" (o impropriamente "pop-off", la vera pop-off è tutt'altra cosa). Questa valvola espelle l'aria compressa in fase di rilascio. Il motivo della sua presenza è presto detto: quando si alza il piede dall'acceleratore, il compressore continua a spingere l'aria per l'inerzia della girante, ma la valvola a farfalla chiusa fa da barriera. Questo fenomeno spinge l'aria compressa indietro verso la girante stessa, originando il cosiddetto "colpo d'ariete", una sovrappressione dannosa per il turbocompressore. La valvola blow-off, a differenza di una valvola di bypass che rimette l'aria in aspirazione, mette in comunicazione la mandata del compressore con l'ambiente esterno. Essa salvaguarda l'integrità della valvola a farfalla, delle tubazioni e della girante del compressore quando si rilascia l'acceleratore. Queste valvole vengono montate quando, nella versione di serie o dopo una profonda elaborazione, vengono utilizzate elevate pressioni di esercizio. Hanno il compito di aprirsi e dare sfogo al picco di pressione che si viene a creare nel collettore di aspirazione quando si chiude repentinamente il gas. Durante il cambio marcia, una valvola di ricircolo, se esterna, può emettere un rumore forte e caratteristico.

Tuttavia, il componente chiave nel controllo della pressione di sovralimentazione è la valvola wastegate. Il suo nome deriva dall'inglese, letteralmente "waste" (rifiuti) e "gate" (cancello). Come facilmente intuibile, è la valvola che opera come porta di uscita per i gas di scarico nei motori turbocompressi. Essa regola la pressione attraverso un meccanismo che permette ai gas di scarico di bypassare la turbina, non a caso è chiamata anche valvola di bypass.

Il Principio di Funzionamento della Wastegate

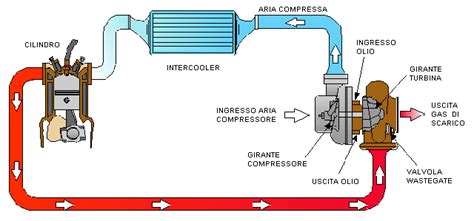

Il turbocompressore utilizza i gas di scarico scaricati dal motore per favorire la rotazione della turbina, e quindi spingere il compressore in rotazione per aumentare la quantità di aria fornita al motore, ottenendo così un aumento sostanziale delle prestazioni senza modificare la cilindrata. In generale, maggiore è il volume e la pressione dei gas di scarico, più velocemente ruoterà la turbina, più forte sarà l'effetto di sovralimentazione del motore e più potente funzionerà il motore. Questo crea un "ciclo infinito": più forte è il motore, maggiore è il volume dei gas di scarico, che a loro volta fanno girare più velocemente la turbina, aumentando ulteriormente la pressione. Se questo processo non fosse controllato, la velocità del motore aumenterebbe sempre più (fenomeno di accelerazione incontrollata), causando potenzialmente la distruzione del motore. Questo tipo di fenomeno è chiamato "sovraccarico" del motore.

Al fine di prevenire il verificarsi di questo "sovraccarico", sul turbocompressore è progettata la valvola wastegate. Essa è composta da una camera d'aria di controllo, un tirante e la valvola wastegate stessa. La camera d'aria di controllo, che è il componente chiave, è un cilindro pneumatico composto da una membrana e da una molla. Un'estremità di questa camera è collegata al compressore del turbocompressore, quindi la pressione sulla membrana è equivalente alla pressione nel compressore. L'altra estremità è collegata alla valvola wastegate.

Quando la pressione di sovralimentazione nel compressore supera un valore predeterminato, la pressione dell'aria agisce sulla membrana, vincendo la resistenza della molla. Questo movimento spinge il tirante verso l'esterno, aprendo così la valvola wastegate. La valvola apre un percorso alternativo per una parte dei gas di scarico, che bypassano la turbina e vanno direttamente nel tubo di scarico (senza passare attraverso la turbina). In questo modo, il numero totale e la pressione dei gas di scarico che promuovono la rotazione della turbina vengono ridotti. Ciò comporta una diminuzione della velocità della turbina, una riduzione della pressione di sovralimentazione e, di conseguenza, si impedisce al motore di andare in "sovraccarico".

Quando la pressione del compressore viene ridotta a un valore inferiore, la pressione sul diaframma della wastegate non è più sufficiente a vincere l'elasticità della molla. La molla riprende la sua posizione, spingendo l'asta per chiudere la valvola di bypass. A questo punto, tutti i gas di scarico tornano a promuovere il funzionamento della turbina, e la pressione di sovralimentazione aumenta nuovamente. Questo ciclo si ripete continuamente, mantenendo la pressione di sovralimentazione entro un valore standard fisso definito in fase di progettazione. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.

Tipologie di Wastegate e loro Azionamento

Mentre l'aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Esistono diverse tipologie di valvola: le più diffuse e pratiche sono quelle a sportello (butterfly), mentre quelle a fungo (poppet) sono molto utilizzate per auto sportive o da corsa.

La wastegate può essere integrata direttamente nel corpo del turbocompressore dal costruttore (wastegate interna), soluzione più comune nei veicoli di serie. In alternativa, la wastegate esterna è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l'utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. I materiali costruttivi variano in base all'applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature per le applicazioni racing.

L'azionamento della wastegate può avvenire principalmente in tre modi:

1. Meccanico/Pneumatico (Tradizionale): Nei motori turbo "normali", senza una gestione elettronica avanzata del turbo, c'è un tubo che collega direttamente la mandata del compressore con l'attuatore della wastegate. In pratica, la pressione del compressore è sempre presente nell'attuatore. L'attuatore della wastegate è un pistone pneumatico a molla, dove la pressione spinge contro una membrana, che a sua volta è spinta indietro da una molla. Alla membrana è collegata un'asta che comanda la valvola. La gestione "meccanica" del turbo quindi funziona così: al crescere della pressione, la wastegate (tramite il suo attuatore) si apre e lascia sfogare gas di scarico, per cui la turbina rallenta, il compressore (che è sullo stesso albero) anche e quindi cala la pressione, e la wastegate tende a richiudersi. Uno dei limiti di questo sistema è l'impossibilità di adattare la taratura alle varie condizioni di utilizzo. Inoltre, la wastegate può tendere a "perdere" dei gas di scarico anche prima della sua completa apertura, al massimo boost, poiché la pressione dei gas di scarico a monte del turbo è molto alta e può spingere la valvola ad aprirsi.

2. Elettronico (Controllo Centralina): Nei motori moderni, il controllo della wastegate è gestito elettronicamente dalla centralina del motore (ECU). Questo sistema prevede una valvola a 3 vie interposta tra il compressore e l'attuatore della wastegate, spesso chiamata valvola BPC (Boost Pressure Control) o elettrovalvola.

   • Quando la valvola BPC mette in comunicazione il tubo di uscita del compressore con l'attuatore della wastegate, la pressione fa aprire la valvola.
   • Quando la valvola BPC mette in comunicazione l'attuatore della wastegate con il sistema di aspirazione (depressione) o l'atmosfera, la wastegate viene mantenuta chiusa con più forza rispetto al normale. La depressione, ad esempio, aiuta la molla a tenere la wastegate ben chiusa, impedendo ai gas di scarico di bypassare la turbina.
   • Il sistema a controllo elettronico prevede che la centralina (ECU) monitori costantemente numerosi parametri come il regime del motore, la temperatura dell'aria, la posizione dell'acceleratore e la pressione atmosferica. A seconda di questi parametri, la centralina decide la pressione di sovralimentazione desiderata. Quando il boost raggiunge la pressione desiderata, la valvola BPC commuta, mettendo in comunicazione il tubo W con C (compressore e attuatore), facendo aprire la wastegate.
   • La centralina allora comincia a far "pulsare" la valvola BPC tra le due posizioni (comunicazione compressore-attuatore e attuatore-depressione/atmosfera) da 8 a circa 20 volte al secondo. In questo modo, nell'attuatore wastegate ci sarà una pressione intermedia tra la depressione e la pressione del compressore. Variando il modo di pulsare della BPC, la centralina può definire con precisione la pressione desiderata, ottenendo così il controllo totale sulla wastegate e, quindi, sul boost. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi. In caso di mancata alimentazione della BPC (guasto, scollegamento), questa si mette nella posizione di default (tubi C e W in comunicazione), e il sistema si comporta come un normale sistema meccanico.

3. Turbocompressori a Geometria Variabile (VGT): Un'evoluzione ulteriore dei turbocompressori, i VGT, sostituiscono funzionalmente la wastegate tradizionale. In queste unità, l'inclinazione di palette mobili posizionate all'interno della turbina è regolabile e controllata da una centralina elettronica. Ai bassi regimi, queste palette sono inclinate in modo da ridurre la sezione di passaggio dei gas di scarico. Questo fa aumentare la loro velocità e conferisce loro una direzione che accelera prima il regime della girante della turbina. È infatti meglio avere flussi di gas più piccoli ma meglio orientati, invece di un getto grande ma dispersivo. Vista la noia che in questi giorni mi perseguita, ho pensato di realizzare una mini-guida su come fanno le nostre Saab a tenere sotto controllo la pressione del turbo, e a gestirla così bene. Ho pensato che forse non tutti sanno come funziona il sistema, e che è una cosa così bella che vale la pena di spiegarla, e che qualsiasi possessore di Saab sia tenuto a saperla. Qui sotto c'è un rozzo schema che rappresenta i vari "attori" della questione e come sono collegati fra di loro. Le linee verdi rappresentano i tubi in cui passa l'aria in aspirazione al motore (mediamente sono tubi in gomma, alluminio o plastica, di "grosso" diametro, indicativamente 5-10cm), quelle rosse sono l'impianto di scarico (collettore e scarico propriamente detto), quelle blu sono linee in cui non passano quantità considerevoli di gas ma servono solo a mettere in comunicazione due ambienti, cioè a trasmettere una pressione, e sono tubi flessibili in gomma da 4 o 6mm.

Integrazione e Controllo Elettronico

Nei sistemi a controllo elettronico, la pressione del compressore "obiettivo", cioè il valore che la centralina cerca di ottenere con il controllo della BPC, è definita dalla centralina secondo mappe specifiche e in base a diversi fattori. Questo avviene sia per la gestione delle vecchie Saab C900, chiamata APC (Adaptive Performance Control), sia per le ultime Saab che utilizzano il sistema Trionic, che svolge la funzione di APC.

La valvola BPC entra in funzione solo quando il collettore di aspirazione è in depressione, circa sotto i -0.2 bar. Esiste appunto un tubicino, che nel disegno è in blu, che la mette in comunicazione con il collettore di aspirazione.

Il convertitore di pressione è un componente cruciale in questi sistemi. Viene utilizzato in gran numero per sistemi di ricircolo gas di scarico (EGR) e turbocompressori VTG. Per mezzo di un convertitore di pressione, insieme ad un regolatore pneumatico, si possono esercitare forze decisamente maggiori rispetto a un sistema elettrico. La depressione necessaria è disponibile in quasi tutti i veicoli. I convertitori di pressione vengono progettati a seconda dell'applicazione. È possibile variarli in relazione alle esigenze. Il ricircolo dei gas di scarico (EGR) rappresenta una misura per ridurre le sostanze inquinanti nei gas di scarico, aggiungendo gas di scarico all'aria pura alimentata al motore. Questo riduce la quantità di ossigeno nella camera di combustione e, di conseguenza, la temperatura di combustione. Un sistema EGR lavora in modo efficiente solo se viene esattamente regolato. Con la regolazione pneumatica, la modulazione necessaria della depressione (pressione di comando) avviene per mezzo di un convertitore di pressione, comandato dalla centralina del motore tramite un relativo diagramma caratteristico.

Per il comando del convertitore di pressione da parte della centralina motore è necessaria una corrente di comando, che non è una corrente continua, bensì una corrente ad impulsi a frequenza costante ("modulazione di durata di impulsi" - PWM). La durata di inserzione di un impulso viene definita "rapporto pausa impulso". La forza magnetica che aziona il regolatore diminuisce ad alte temperature, come quelle raggiunte durante il funzionamento di un veicolo. Negli convertitori di pressione a compensazione termica, la forza magnetica viene tenuta costante indipendentemente dalla temperatura per un ampio range, permettendo di rinunciare a una regolazione di corrente impegnativa nella centralina. La regolazione avviene solo per mezzo di un relativo rapporto pausa impulso.

È importante notare che non è permesso staccare o collegare collegamenti a spina con l'accensione inserita. A seconda del fabbricante del veicolo e del dispositivo di lettura ("Scan-Tool"), è possibile attivare gli convertitori di pressione nel contesto della diagnosi attuatori. Un convertitore di pressione attivato per mezzo diagnosi attuatori viene comandato ad intervalli, in modo tale da poter sentire o tastare la commutazione. Se si sente o tocca la commutazione, l'alimentazione di tensione e l'convertitore di pressione stesso sono elettricamente a posto. Dopo la prova ed un eventuale sostituzione, bisogna cancellare la memoria errori.

Per verificare il corretto funzionamento, si può misurare la tensione tra i contatti e la massa del motore, tenendo conto che la polarità del connettore varia a seconda dei veicoli. Si misura anche la resistenza tra i contatti dell'convertitore di pressione. Successivamente, si collega un manometro/pompa a depressione manuale al raccordo appropriato, si fa girare il motore al minimo e si misura la pressione. Si estrae poi il connettore per l'alimentazione di corrente e si misura nuovamente la pressione. Se necessario, si può controllare il segnale di regolazione dalla centralina motore all'convertitore di pressione con un oscilloscopio; si tratta di un segnale rettangolare comandato da massa.

Problemi Comuni e Manutenzione

Una delle cause più frequenti di malfunzionamento nei sistemi turbo sono i problemi alla wastegate. Una wastegate bloccata in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione, causando potenzialmente detonazione e danni al motore. Al contrario, una wastegate bloccata aperta causa una insufficiente pressione di sovralimentazione, con conseguente perdita di potenza.

L'esposizione continua alle alte temperature dei gas di scarico può portare a deformazioni o incrostazioni della valvola o della sua sede, compromettendone la tenuta. I residui o lo sporco possono altresì compromettere il funzionamento. È quindi necessario che i sistemi di iniezione vengano puliti regolarmente con prodotti specifici.

Gli attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura. In un sistema meccanico, la pressione dei gas di scarico a monte del turbo è molto alta (anche 6-7 bar), e può spingere la wastegate ad aprirsi anche quando non dovrebbe.

Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può essere modificata a seconda delle esigenze oppure sostituita. La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata.

È importante comprendere che l'impostazione e la verifica della pressione di precarico della molla nella camera dell'aria di controllo della valvola di bypass viene eseguita su macchinari e attrezzature professionali e che i clienti non possono regolare o modificare arbitrariamente. Se si trasporta il compressore, è conveniente non usare la forza per tirare immediatamente l'asta di trazione, poiché ciò può piegarla e deformarla, influenzando così la possibilità di apertura della valvola di bypass. Se il collegamento tra il tirante e la valvola di bypass viene interrotto, la valvola di bypass perde il controllo e rimane aperta, causando una pressione di sovralimentazione insufficiente. Se il tubo dell'aria della camera di controllo si rompe o perde, la valvola di bypass non si aprirà e il motore andrà in sovrapressione.

Un'altra situazione critica si presenta quando si spegne il motore, specialmente dopo una lunga tirata autostradale. La temperatura del turbo è altissima e chiudendo improvvisamente il flusso (sia di lubrificazione che di raffreddamento), parte dell'olio a contatto del corpo rovente brucia e lascia depositi solidi che riducono la vita delle boccole di supporto dell'alberino che collega le due giranti. È basilare quindi lasciare girare il motore al minimo per uno o due minuti prima di spegnerlo, per permettere un raffreddamento graduale del turbo.

La Wastegate nel Tuning e nelle Applicazioni Specialistiche

Nel mondo del tuning, la wastegate rappresenta un punto chiave per l'incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. L'aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.

L'ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l'affidabilità del motore. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.

Le valvole blow-off professionali, spesso dotate di due pistoni e molle sincronizzate, non necessitano di manutenzione o regolazione della pressione. Realizzate in alluminio lucidato e con pistoni in Teflon per garantire tenuta e affidabilità, sono progettate per funzionare in condizioni estreme con picchi di potenza elevati. Valvole di ricircolo sono particolarmente consigliate per motori VAG, Saab e Volvo, e grazie al loro circuito chiuso, la ECU non mostra errori. Altre valvole di scarico universali, per motori diesel sovralimentati e TDI con pedale acceleratore elettronico, presentano membrane più spesse e solide che proteggono il turbo e producono un suono caratteristico. Le valvole standard a ricircolo interno tendono a rompersi con l'età, facendo affidamento su diaframmi in gomma che si deteriorano. Le valvole con struttura in alluminio e pistone leggero offrono eccellente risposta e tenuta.

Una valvola dal soffio potente, grazie al diametro del pistone di 50 mm, è una soluzione perfetta per i veicoli in cui le valvole tradizionali hanno difficoltà nello scaricare le alte pressioni. Queste valvole sono progettate per resistere a spinte massicce e potenze elevate del motore, trovando impiego nella deriva, nel trascinamento e per migliorare le prestazioni di motori potenti.

Il turbocompressore e' nato nel lontano 1905 ad opera di uno svizzero, Albert Buchi; esso venne utilizzato quasi esclusivamente sui motori diesel o aereonautici fino ad una ventina di anni fa. Ciò determina le sue due caratteristiche principali: una lentezza di risposta iniziale (il famoso turbolag) seguita poi da una eccezionale escalation di potenza. Un motore turbo si adegua al carico che subisce il motore ed è facilmente verificabile: partendo da fermi, accelerando fino a raggiungere nella marcia più alta una velocità che sia quella di crociera del veicolo; tenendo sotto controllo il manometro della pressione vedrete che essa aumenterà ad ogni cambio di marcia fino al massimo, ma, stabilizzandosi la velocità (a parità di pressione sull'acceleratore), essa tenderà a diminuire. La valvola wastegate è un componente vitale per i motori turbocompressi, svolge un ruolo determinante per garantire prestazioni ottimali e proteggere il motore.
