Programmazione e Ingegneria 3D nell'Automotive e Motorsport: Una Rivoluzione tra Passato e Futuro

L'industria automobilistica, e in particolare il dinamico settore del motorsport e delle auto storiche, sta vivendo una profonda trasformazione grazie all'ingegneria e alla programmazione 3D. Queste tecnologie, in costante evoluzione, offrono soluzioni innovative per sfide che vanno dal restauro di veicoli d'epoca alla progettazione di prototipi da corsa all'avanguardia, ridefinendo i processi di design, produzione e ottimizzazione. L'ingegneria automobilistica è una disciplina complessa che integra elementi di ingegneria meccanica, elettrica, elettronica, software e di sicurezza, applicati alla progettazione, produzione e funzionamento di motocicli, automobili e camion, inclusa la modifica dei veicoli.

Il Reverse Engineering: Un Ponte tra Storia e Innovazione

Il reverse engineering, o ingegneria inversa, rappresenta una procedura fondamentale in questo contesto. Partendo da un oggetto fisico, come un pezzo meccanico, si procede alla sua scansione 3D. I dati acquisiti vengono poi elaborati con software specifici che ricreano i disegni matematici 3D dell'oggetto. Questo processo genera un insieme di superfici geometriche e matematiche misurabili che rappresentano il modello digitale.

L'Evoluzione della Scansione 3D

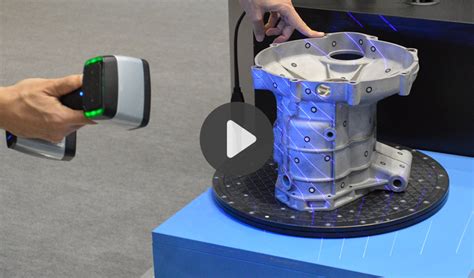

Negli ultimi tre/cinque anni si è assistita a una vera e propria rivoluzione nel campo della scansione 3D. Gli scanner hanno migliorato notevolmente la precisione e ridotto i tempi di acquisizione. Strumenti come Creaform HandySCAN 3D, considerato il miglior scanner 3D per il reverse engineering, e Artec Eva, uno scanner 3D leggero e versatile, hanno cambiato radicalmente le metodologie di lavoro.

Il software VXelements, che accompagna lo scanner Creaform HandySCAN 700, è un esempio significativo di questa evoluzione, consentendo di produrre direttamente una mesh dalla scansione, a differenza di altri scanner che generano una nuvola di punti che richiede una successiva conversione. Questo permette di calcolare in tempo reale la quantità di informazioni ottenute e di modificare aspetti come la risoluzione o l'intensità del laser durante l'operazione, adattandosi a diversi materiali come vernice lucida e gomma.

Applicazioni nel Restauro e nel Motorsport

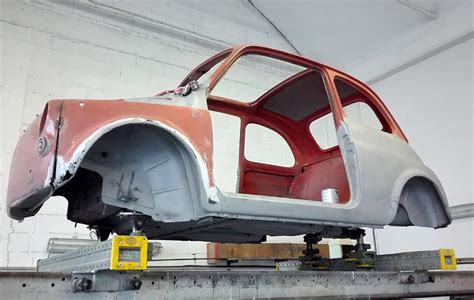

Il reverse engineering è indispensabile per ricreare componenti e pezzi meccanici la cui reperibilità risulta impossibile, soprattutto nel restauro di auto storiche. Regolo Studio, ad esempio, abbina un processo altamente tecnologico con la manualità artigiana propria di questo settore, fornendo file 3D per la replica tramite fusione, stampi per battilastra o prototipazione con stampa 3D. I loro strumenti non si fermano alla superficie esterna, potendo rilevare condotti o punti non raggiungibili dall'esterno attraverso la metrologia tomografica.

Un esempio lampante di questa applicazione è il caso di NT CADCAM, che ha scelto le tecnologie di scansione 3D di Creaform per eseguire il reverse engineering di una Ferrari del 1952. Il motore era a pezzi e il team aveva solo 8 settimane per la riparazione in vista del Gran Premio di Monaco. La biella era fuoriuscita da un lato del motore e, dopo lo smontaggio, si scoprì che dadi e bulloni non erano stati serrati adeguatamente. Nonostante l'esperienza del team nel restauro, la scarsa reperibilità delle parti rendeva l'impresa titanica. La tecnologia Creaform ha permesso di modellare ogni singolo componente in un software dedicato, per poi trasferire i dati in SOLIDWORKS CAD 3D. Le parti, una volta fabbricate, hanno funzionato perfettamente.

Nel motorsport, il reverse engineering è cruciale per la velocità e la precisione. SNAG Racing, il team di Sergey Karyakin, partecipa a gare estreme in tutto il mondo. Partendo da una Can-Am Maverick X3 RS Turbo R, costruiscono telai personalizzati per soddisfare i requisiti FIA. Per migliorare le prestazioni, progettano nuovi componenti per ridurre il peso e aumentare la resistenza e la manovrabilità. Inizialmente, il processo di progettazione impiegava due mesi per una singola parte. Con la scansione 3D e la produzione additiva, questo tempo si è ridotto drasticamente.

Utilizzando Artec Eva e il software Artec Studio, SNAG Racing scansiona digitalmente le geometrie delle parti originali e dei punti di montaggio con precisione submillimetrica. Questo ha permesso loro di retroingegnerizzare una vasta gamma di parti, rendendole più leggere, forti e durature, con conseguente creazione di auto più veloci e resistenti. Il loro flusso di lavoro prevede la preparazione e la scansione del componente, seguita dalla post-elaborazione in Artec Studio e l'esportazione dei modelli 3D in software CAD come AutoCAD o Bosch Rexroth. Oggi, in un massimo di tre settimane, progettano e producono nuovi pezzi, dalla scansione 3D alla progettazione CAD, dalla fresatura CNC alla stampa 3D con vari materiali come plastiche, metalli, carbonio e Kevlar.

Sergey Karyakin sottolinea come la scansione 3D e la produzione additiva abbiano aperto un mare di nuove possibilità per piccoli team come il suo, permettendo di innovare rapidamente e realizzare componenti su misura senza dipendere da fornitori esterni. La verifica della qualità avviene in pista, monitorando l'usura dei componenti personalizzati dopo ogni tappa di gara e sperimentando continuamente nuovi materiali e design.

Strumenti e Metodologie Avanzate nel Reverse Engineering

Il successo del reverse engineering dipende dalla qualità degli strumenti e dalla metodologia adottata. Diversi macchinari all'avanguardia sono impiegati, ciascuno scelto in base alla morfologia del pezzo e ai requisiti di precisione.

Tecnologie di Acquisizione e Modellazione

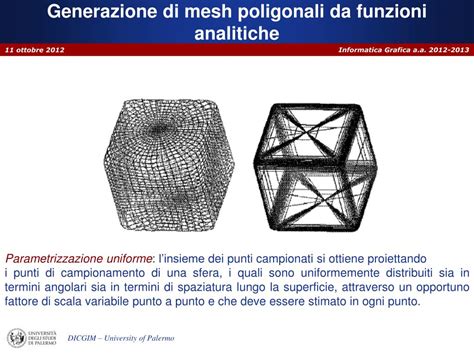

Il processo di reverse engineering inizia con la scansione tridimensionale dell'oggetto, che genera una nuvola di punti. Questa viene poi triangolata da un software dedicato per creare una mesh poligonale. A questo punto, è possibile effettuare un'analisi di deviazione con un modello CAD esistente, se richiesto.

Successivamente, il processo può prevedere due strade principali:

1. Creazione di una superficie NURBS automatica (patch di NURBS): Questo rende il modello 3D della mesh compatibile con i software di modellazione CAD, permettendo la creazione di sezioni. Tuttavia, non è ideale per le modifiche in quanto i bordi delle superfici non corrispondono con i bordi dell'oggetto e le feature matematiche non sono identificabili tramite piani o cilindri.
2. Creazione di un modello 3D modificabile: Questo modello presenta fori, piani, cilindri e tutte le feature matematiche proprie di un oggetto meccanico, ed è utilizzabile direttamente con software CAD/CAM per modifiche e lavorazioni.

Macchinari Specifici

• CMM (Macchina di Misura a Coordinate) e Tastatore: In termini di precisione, è la migliore tecnologia disponibile. Utilizzando diverse sonde di tastatura, consente rilievi complessi per creare un modello matematico 3D.
• Laser (Braccio di scansione 7 assi Kreon Ace Skyline con testina laser a luce blu): Questo tipo di tecnologia rileva sia forme organiche che feature matematiche. La sua versatilità e la facile trasportabilità e calibrazione permettono di scansionare pezzi di qualsiasi dimensione, anche presso la sede del cliente, evitando movimentazioni.
• TAC (Tomografia Assiale Computerizzata): È un'analisi non distruttiva che utilizza i raggi X per creare un modello 3D dell'oggetto con differenti gradi di ispezionabilità. Permette il rilievo di condotti interni e assemblati multi-materiale, fornendo dati tecnici su difettosità interne e inclusioni attraverso l'uso dei voxel. Le dimensioni e i materiali sono da valutare.
• Macchina Ottica: Utilizza una luce per evidenziare i profili dell'oggetto, creando rapidamente profili lineari e curvi convertibili in formato CAD, con una precisione comparabile a quella di una CMM.

Regolo Studio, ad esempio, utilizza questi macchinari all'avanguardia e, in caso di pezzi che richiedono più tecnologie di rilievo, allinea i risultati provenienti da diverse fonti per ottimizzare la precisione.

L'Integrazione con la Prototipazione Rapida e l'Additive Manufacturing

Il reverse engineering, integrato con l'utilizzo della prototipazione rapida e dell'additive manufacturing (come SLS, FDM e SLA), diventa uno strumento indispensabile per creare prototipi funzionali in brevissimo tempo. Questo approccio è particolarmente utile per ricostruire componenti che genereranno nuovi stampi, ad esempio per la laminazione del carbonio.

La Progettazione 3D: Dalla Concezione alla Stampa

La progettazione 3D è un processo fondamentale che precede e guida l'intera produzione di oggetti, specialmente attraverso la stampa 3D. Non solo permette di visualizzare un progetto in modo tridimensionale, ma anche di preparare il file digitale per la stampante 3D.

Fasi della Progettazione 3D

1. Concetto e Progettazione Iniziale: L'idea di base viene tradotta in un concetto visivo.

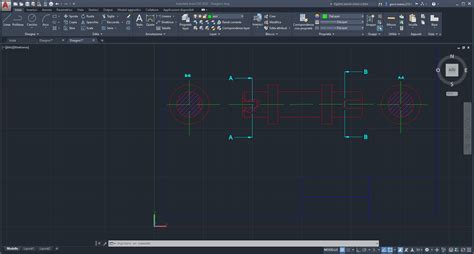

2. Creazione del Modello 3D: Utilizzando software CAD avanzati come AutoCAD, SolidWorks, Rhino o Blender, si crea un modello tridimensionale dell'oggetto. Ad esempio, il team di NT CADCAM ha trasferito i dati modellati in SOLIDWORKS CAD 3D per la Ferrari del 1952.
3. Ottimizzazione per la Stampa 3D: Il modello viene ottimizzato tenendo conto della geometria, della gestione dei supporti e della selezione del materiale più adatto.
4. Conversione in Formato di Stampa: I file vengono convertiti in formati compatibili con le stampanti 3D, come STL o AMF.

3D Hub si distingue in questo campo, offrendo supporto completo in ogni fase del processo, dalla valutazione delle richieste alla consulenza sulle migliori soluzioni, grazie a software all'avanguardia e a un team esperto.

Ralph DTE: Ricerca e Sviluppo di Tecnologie Avanzate

Il progetto Ralph DTE, curato da uno studente universitario, è una piccola ma significativa realtà nel panorama della ricerca e dello sviluppo tecnologico. Con centinaia di fonti e collegamenti in tutto il mondo, si occupa di studi e ricerche mirati su particolari tipi di tecnologie.

Ambiti di Ricerca di Ralph DTE

Ralph DTE si concentra su diverse aree:

• Tecnologia Meccanica, dei Materiali, Costruzioni Meccaniche: Include carpenteria metallica, lignea, edile e dei materiali compositi.
• Automazione, Hardware e Software per la misura e l’automazione industriale, Robotica, Meccatronica, Sistemi embedded.
• Motorismo e Motorsport, Veicoli elettrici ed ibridi: Questo è un settore di particolare interesse, con l'obiettivo di interpretare in anticipo le tendenze future della mobilità, incluse soluzioni inaspettate come l'idrogeno. Già 10 anni fa, il progetto disponeva di sistemi di trazione elettrica e ibrida più evoluti di quelli oggi sul mercato.
• Energetica e Termotecnica, Edifici nZEB, Tecnologie per l’Edilizia del futuro.
• Specialità avvincenti: Neuroscienze, Biologia Molecolare, Biotecnologie, Bioingegneria, Neurobiologia vegetale.

Il metodo di Ralph DTE è "alternativo", con un approccio inscindibile di teoria e pratica e logiche al contorno che mirano a trasformare un'idea in realtà. Le informazioni tecniche acquisite vengono ampliate tramite uno studio approfondito e esteso in Ingegneria Meccanica.

Casi di Studio Rilevanti

Il blog di Ralph DTE presenta numerosi casi di studio che esplorano diverse applicazioni delle sue ricerche:

• Monitoraggio di Pannelli Fotovoltaici: Analisi delle prestazioni di un mini impianto fotovoltaico ad isola in condizioni atmosferiche sfavorevoli.
• Trasformazione di Biciclette Tradizionali in eBike: Studio dei compromessi tra semplicità di trasformazione, gestione delle masse, autonomia, prestazioni, economia d'esercizio e scelta dei componenti.
• Monitoraggio di Pompe di Calore: Analisi delle prestazioni di una pompa di calore installata in un locale in classe energetica arretrata e studio di interventi per migliorare l'involucro edilizio.
• Motogeneratori a Gas Naturale e Biogas: Studio delle problematiche tecniche legate all'impiego di questi combustibili.
• Comportamento di Autoveicoli a Combustione Interna: Studio del comportamento di tutti i componenti di un'auto Diesel turbocompressa su un percorso di 500.000 km.

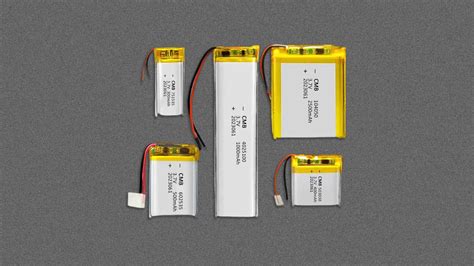

• Pacchi Batteria ai Litio Polimeri: Analisi delle variazioni delle caratteristiche fisiche delle singole celle per la trazione di prototipi.
• Edifici Sperimentali Autonomi: Costruzione di edifici autonomi anche dal punto di vista energetico, integrando tecnologie del futuro e materiali compositi.
• Orto in Serra: Controllo fine del microclima e sistemi bidirezionali sperimentali di rilievo e controllo.
• Prodotti per il Motorsport a Km 0: Esercizi di costruzione completa di prodotti per il Motorsport da testare e sviluppare.
• Affidamento Tecnico per Elettrodomestici.
• Gestione Aziendale: Credito, costi, investimenti, autofinanziamento, comunicazione, servizi, layout d'impresa, studio del cliente, collaborazioni, fornitori, gestione fiscale, vantaggi e svantaggi di diverse soluzioni.
• ADHD e Metodi di Studio: Studio di soluzioni ai problemi dell'ADHD e metodi per stimolare l'attenzione.

Collaborazioni e Prospettive Future

Ralph DTE ha avviato il suo blog nel 2008, spinto dai ripetuti dinieghi nel tentativo di effettuare le ricerche desiderate e trovare i fondi necessari. In questi anni, si sono affermate nuove realtà nel panorama della ricerca italiana, con un maggiore coinvolgimento del pubblico e una crescente divulgazione scientifica. L'università si è fatta più partecipe delle esigenze degli studenti, incrementando gli aspetti pratici dei corsi, come i Corsi di Perfezionamento in campo imprenditoriale, della Comunicazione, dell'Ingegneria dei Materiali Compositi e della Meccatronica.

In parallelo, sono stati creati laboratori di proprietà, in costante evoluzione e specializzazione. Non è esclusa la futura realizzazione di manuali tecnici di facile comprensione per guidare i lettori nella realizzazione di prodotti specifici.

La collaborazione con la redazione della rivista scientifica "Newton Oggi", iniziata nel 2011, ha permesso la stesura di articoli tecnici sul motorismo da competizione e le tecnologie di ultima generazione.

Ralph DTE promuove la collaborazione con studenti, ricercatori, periti industriali, geometri, ingegneri, professori e professionisti per la stesura di articoli tecnici. Il materiale proposto, se oggetto di prova o ricerca, deve essere accompagnato da documentazione che certifichi la veridicità dei dati.

Le imprese piccole e medie sono considerate il fulcro per il trasferimento tecnologico, in quanto più propense ad apprezzare l'operato di studenti e ricercatori rispetto alle grandi aziende. Ralph DTE ha anche all'attivo successi come il record regionale di impresa nell'ottimizzazione del consumo energetico degli edifici e la vittoria nel Concorso di Autonomia Abitativa del Comune di Ancona nel 2010.

L'iniziativa "World Wide Ralph DTE" mira a portare il progetto nel mondo, con maggiori dettagli prossimamente. Vengono offerti contenuti scaricabili su diverse sezioni del blog.

Attualmente, per approfondire le informazioni sui progetti di Ralph DTE, è necessario contattare l'autore, presentarsi con i dettagli aziendali e fissare un appuntamento, alla presenza anche di legali e testimoni per la firma di accordi di segretezza, a tutela di idee, progetti o prodotti presentati. Questo approccio sottolinea l'importanza della tutela della proprietà intellettuale in un campo in cui l'innovazione è costante e strategica.
