Comprendere l'impianto elettrico di un veicolo è fondamentale per affrontare e risolvere qualsiasi problematica che possa sorgere. Per i possessori di Fiat Doblò, in particolare nelle sue varianti Bipower, disporre di uno schema elettrico dettagliato non è solo utile, ma si configura come uno strumento essenziale per la diagnosi e la manutenzione. Questo articolo si propone di fornire una panoramica approfondita degli schemi elettrici del Fiat Doblò, concentrandosi sui componenti chiave, sulla localizzazione dei pannelli dei fusibili e sull'interpretazione dei diagrammi, con un occhio di riguardo alle specifiche per i modelli che operano sia a benzina che a metano.
La Rete Elettrica del Fiat Doblò: Un Quadro Generale
L'impianto elettrico di un veicolo moderno è una rete complessa che collega innumerevoli componenti, dai sensori più piccoli ai sistemi di gestione del motore. Per il Fiat Doblò, questi schemi sono rappresentazioni dettagliate che illustrano tutte le connessioni, i componenti e i circuiti che operano grazie all'energia elettrica.
Schemi Elettrici per Anno e Modello
È importante sottolineare che gli schemi elettrici possono variare significativamente a seconda dell'anno di produzione e delle specifiche del modello. Ad esempio, il Fiat Doblò del 1999 presenta un impianto elettrico con caratteristiche distinte rispetto alle generazioni successive. La seconda generazione, lanciata nel 2009 e sottoposta a restyling nel 2014 (con il modello del 2015 che introduce un frontale rivisto, una nuova griglia, fari anteriori e posteriori modificati, oltre a componenti elettrici aggiornati), avrà diagrammi che riflettono queste evoluzioni.
Per trovare le informazioni specifiche per il proprio veicolo, è consigliabile utilizzare strumenti online o manuali di officina dedicati. Selezionando la marca (Fiat), il modello (Doblò) e l'anno di produzione corretto, si avrà accesso a informazioni estremamente dettagliate e utili per risolvere specifici problemi.
Identificazione dei Pannelli dei Fusibili
La maggior parte dei veicoli, incluso il Fiat Doblò, è dotata di almeno due pannelli dei fusibili: uno situato nel vano motore e un altro all'interno dell'abitacolo.

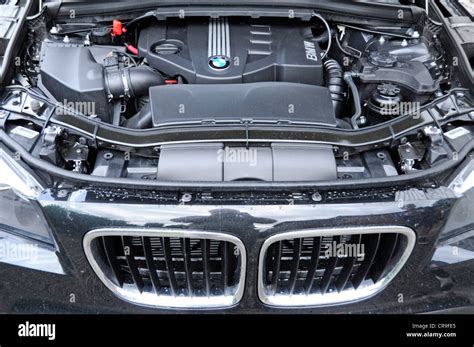

Pannello dei Fusibili nel Vano Motore
Questo pannello ospita i fusibili e i relè che proteggono i circuiti principali del motore e altri sistemi critici. La sua posizione esatta può variare leggermente tra i modelli, ma solitamente si trova vicino alla batteria o in un punto accessibile del vano motore. La consultazione dello schema elettrico specifico del proprio Doblò è cruciale per individuare con precisione questo pannello.
Pannello dei Fusibili nell'Abitacolo
Il pannello dei fusibili interno è generalmente situato sotto il cruscotto, sul lato del conducente o del passeggero, o in altre aree nascoste come il vano portaoggetti. Questo pannello gestisce i circuiti relativi a funzioni come l'illuminazione interna, gli alzacristalli elettrici, l'impianto audio, l'accendisigari e le prese di corrente ausiliarie.
Interpretazione degli Schemi Elettrici: Componenti Chiave
Gli schemi elettrici del Fiat Doblò, in particolare quelli riferiti al modello 1999 (e per estensione, ai modelli successivi con adattamenti), forniscono una rappresentazione dettagliata di vari sistemi.
Schema Computerizzato (Centralina Motore - ECU)
Questo diagramma è una guida dettagliata che mostra tutti i collegamenti elettrici e i componenti associati alla centralina motore (ECU). È fondamentale per diagnosticare e risolvere problemi elettrici complessi. Al suo interno si possono trovare:
- Collegamenti ECU: Posizione e connessioni di tutti i pin della ECU.
- Sensori: Collegamenti di sensori cruciali come il sensore dell'ossigeno, il sensore della temperatura del motore e il sensore del flusso d'aria di massa (MAF).
- Attuatori: Collegamenti di attuatori come gli iniettori di carburante e le valvole di controllo dell'aria.
- Relè e Fusibili: Posizione e collegamento dei relè e dei fusibili relativi alla centralina.
- Sistemi Diagnostici: Collegamenti della porta OBD-II e circuiti diagnostici.
L'uso corretto di questo schema implica l'identificazione del problema, la consultazione della sezione pertinente, il controllo delle connessioni e l'esecuzione di test con un multimetro. Possibili guasti risolvibili includono problemi di iniezione del carburante, guasti dei sensori, errori di comunicazione OBD-II, problemi di accensione e guasti di relè e fusibili.
Schema del Motore
Questo schema offre una vista dettagliata di tutti i componenti elettrici e dei loro collegamenti all'interno del sistema motore. È essenziale per diagnosticare problemi relativi al funzionamento del motore stesso. Include:
- Sistema di Accensione: Collegamenti delle candele, bobine di accensione e moduli di controllo.
- Sistema di Iniezione del Carburante: Collegamenti dell'iniettore del carburante e della pompa del carburante.
- Sensori del Motore: Collegamenti di sensori come il sensore di posizione dell'albero motore, il sensore di posizione dell'albero a camme e il sensore di temperatura del motore.
- Attuatori Motore: Collegamenti di attuatori come valvole EGR e valvole di controllo dell'aria.
- Relè e Fusibili: Posizione e collegamenti dei relè e dei fusibili che proteggono i circuiti del motore.
Schema Elettrico Cablaggio
Questo diagramma è una rappresentazione completa di tutti i collegamenti elettrici e dei cablaggi che interconnettono i vari sistemi del veicolo. È essenziale per una diagnosi accurata e per la risoluzione di problemi elettrici complessi. Comprende:
- Percorsi via Cavo: Informazioni sui percorsi dei cavi principali e secondari.
- Collegamenti dei Componenti: Dettagli sui collegamenti di componenti come luci, finestrini, sistemi di aria condizionata.
- Fusibili e Relè: Posizione e specifiche dei fusibili e dei relè.
- Porte e Finestre: Collegamenti degli impianti elettrici per porte e finestre.
- Sistema di Illuminazione: Collegamenti per fari, fanali posteriori, luci interne.
Schema del Pannello dei Fusibili e Scatola dei Fusibili
Questi schemi sono guide dettagliate che mostrano la posizione e le specifiche di tutti i fusibili e relè del veicolo. Sono essenziali per identificare e sostituire componenti difettosi.
- Manuale Schema Fusibili: Indica la posizione esatta di ciascun fusibile, il suo amperaggio, la sua funzione e i sistemi protetti.
- Schema della Scatola dei Fusibili: Fornisce una rappresentazione visiva della disposizione dei fusibili all'interno della scatola, con ogni fusibile numerato ed etichettato per facilitarne l'identificazione.
Schema del Sistema di Accensione
Questo schema offre una vista dettagliata dei collegamenti elettrici e dei componenti del sistema di accensione, cruciale per l'avviamento e il funzionamento del motore. Include:
- Bobine di Accensione: Collegamenti e relazione con la centralina.
- Candele: Collegamenti e distribuzione nel motore.
- Sensore di Posizione dell'Albero Motore: Collegamenti e funzione nel sistema di accensione.
- Interruttore di Accensione: Collegamenti e interazione con altri componenti.
Schema dei Sensori
Questo schema fornisce una guida completa ai collegamenti elettrici di tutti i sensori del veicolo, fondamentali per il monitoraggio e il controllo dei vari sistemi. Tra i sensori comunemente rappresentati vi sono:
- Sensore di Ossigeno: Collegamenti nel sistema di scarico.
- Sensore di Temperatura del Motore: Collegamenti per il monitoraggio della temperatura.
- Sensore di Posizione dell'Acceleratore: Collegamenti per la misurazione della posizione dell'acceleratore.
- Sensore di Portata d'Aria di Massa (MAF): Collegamenti per la misurazione dell'aria in ingresso nel motore.
- Sensore di Posizione dell'Albero Motore: Collegamenti e funzione nel sistema di accensione.
Caso Studio: Fiat Doblò 1.6 Natural Power (Bipower)
Un esempio concreto di applicazione di questi schemi si presenta quando un veicolo come il Doblò 223 1.6 Natural Power non parte. Il proprietario ha segnalato la presenza di due centraline sotto i tergicristalli (Marelli gestione benzina e Metatron), il controllo dei fusibili che risultano buoni, ma l'assenza di positivo sulla bobina.
AUTO CHE NON PARTE ? COME SCOPRIRE O TROVARE I PROBLEMI ELETTRICI ! O CENTRALINA DA BUTTARE ? P0641
In questo scenario, lo schema elettrico diventa uno strumento indispensabile. La ricerca dell'alimentazione alla bobina richiede la consultazione dello schema del sistema di accensione e dello schema della centralina motore. È necessario verificare i fusibili e i relè associati al sistema di accensione e all'alimentazione della centralina motore (ad esempio, il fusibile F16 o F17 che alimenta la ECM - Centralina controllo motore, o il relè R7 - Centralina motore).
L'errore P1620 sulla centralina iniezione benzina indica un problema che potrebbe essere correlato all'alimentazione o alla comunicazione tra le centraline. La capacità di accedere e interpretare correttamente lo schema elettrico permette di seguire il percorso dell'alimentazione, identificare i componenti responsabili (come relè, fusibili, o cablaggi interrotti) e diagnosticare con precisione il guasto, evitando costose sostituzioni di componenti non necessari.
Elenco Dettagliato dei Fusibili e Relè
Per fornire un riferimento pratico, ecco alcuni degli schemi e degli elenchi di fusibili e relè comunemente trovati nei modelli Fiat Doblò, tenendo presente che possono esserci variazioni.
Schema Fusibili (Esempi per Modelli Recenti)
Fusibili nell'abitacolo:
- F1 (10A): Riscaldamento sedile conducente
- F2 (10A): Riscaldamento sedile passeggero
- F3 (15A): Fusibile accendisigari
- F4 (20A): Terza presa 12 V sul cruscotto
- F5 (20A): Alzacristalli elettrico posteriore lato conducente
- F6 (20A): Cristallo portiera passeggero posteriore
- F12 (7.5A): Anabbagliante destro
- F13 (7.5A): Anabbagliante sinistro, regolazione assetto fari
- F31 (5A): Alimentazione per le bobine dei relè del blocco fusibili nel vano motore e le bobine dei relè del computer di bordo
- F32 (7.5A): Illuminazione interna, illuminazione porte, illuminazione bagagliaio
- F36 (10A): Alimentazione per connettore diagnostico E-OBD, radio, sistema di monitoraggio della pressione pneumatici
- F37 (5A): Alimentazione per cruscotto, luci di stop, luce di stop centralizzata
- F38 (20A): Azionamento blocco e sblocco porte, azionamento sistema di bloccaggio, azionamento apertura portellone posteriore
- F43 (15A): Pompa lavavetri e lunotto posteriore
- F47 (20A): Motorino alzacristalli elettrici porta anteriore lato guida
- F48 (20A): Motorino alzacristalli elettrici porta anteriore lato passeggero
- F49 (5A): Alimentazione per illuminazione pannello di controllo, centralina di parcheggio, sistema di monitoraggio pressione pneumatici, motorino specchietti retrovisori esterni, sensore pioggia, centralina di comando trazione elettrica superiore, presa sistema di infotainment My-port
- F50 (7.5A): Airbag
- F51 (5A): Quadro strumenti
- F94 (15A): Presa posteriore 12V
- F95 (15A): Accendisigari / presa 12V nell’abitacolo
- F96 (15A): Accendisigari / presa 12V nell’abitacolo
- F97 (10A): Riscaldamento sedile conducente
- F98: (Descrizione mancante nell'input)
Fusibili aggiuntivi (possibilmente in posizioni diverse o modelli diversi):
- F01 (60A): BCM - Centralina computer di bordo
- F02 (20A): Centralina lunotto meccanico lato guida
- F03 (20A): Interruttore di accensione
- F04 (40A): BSM - Centralina impianto frenante (pompa elettrica)
- F05 (50A): Riscaldatore ausiliario PTC2 (motori diesel)
- F06 (30A): Ventola di raffreddamento (bassa velocità)
- F07 (40A/60A): Ventola di raffreddamento (alta velocità)
- F08 (40A): Ventola abitacolo
- F09 (10A): Interruttore remoto porta a battente (versione camion)
- F10 (10A): Clacson
- F11 (10A): Carichi secondari del sistema di gestione del motore
- F14 (15A): Abbaglianti
- F15 (30A): Riscaldatore ausiliario PTC1 (motori diesel)
- F16 (7.5A): ECM - Centralina controllo motore, relè 1 controllo accensione con sistema start-stop
- F17 (10A): ECM - Centralina controllo motore (alimentazione)
- F18 (7.5A): ECM - Centralina controllo motore, relè principale del sistema di gestione motore
- F19 (7.5A): Compressore aria condizionata
- F20 (30A): Lunotto termico
- F21 (15A): Pompa carburante elettrica
- F22 (15A/20A): Circuito primario del sistema di gestione motore
- F23: (Descrizione mancante nell'input)
Schema Relè (Esempi)
- R1: Riscaldamento sedili / Presa 12V / Ventola aria condizionata
- R2: Ventola di raffreddamento, alta velocità
- R3: Lavafari
- R4: Clacson
- R5: Ventola di raffreddamento, bassa velocità
- R6: Lunotto termico e specchietti retrovisori esterni
- R7: Centralina motore
- R8: Pompa carburante / relè ausiliario
- R9: Segnale di avviamento o non utilizzato
- R10: Fendinebbia
- R11: Compressore aria condizionata
- R12: Abbaglianti
- R13: (Descrizione mancante nell'input)

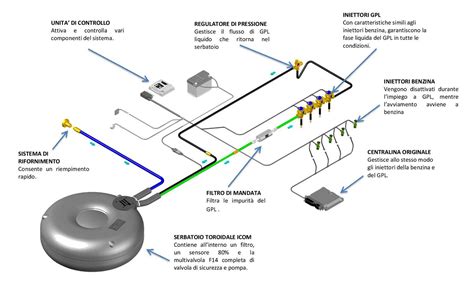

Considerazioni per i Modelli Bipower
I modelli Bipower, che funzionano sia a benzina che a metano (CNG), presentano una complessità aggiuntiva dovuta alla presenza di due sistemi di alimentazione e potenzialmente due centraline dedicate (una per la benzina e una per il metano). Nel caso del Doblò 1.6 Natural Power con centraline Marelli e Metatron, è cruciale consultare gli schemi specifici per entrambi i sistemi.
La diagnosi di un problema come quello descritto (mancanza di positivo sulla bobina con errore P1620 su centralina benzina e possibilità di entrare in diagnosi sulla centralina metano) richiede un'analisi attenta dei circuiti di alimentazione di entrambe le centraline e dei relè associati (come il relè R7 - Centralina motore, o R8 - Pompa carburante/ausiliario, che potrebbero influenzare l'alimentazione generale). La presenza di schemi dettagliati per entrambi i sistemi di gestione del motore è fondamentale per una risoluzione efficace.
In conclusione, possedere e saper interpretare gli schemi elettrici del proprio Fiat Doblò è uno strumento di potere per ogni proprietario o tecnico. Permette di passare da una condizione di incertezza diagnostica a una comprensione chiara del funzionamento del veicolo, facilitando riparazioni precise, efficienti e economiche.
