L'elettrotecnica rappresenta una branca fondamentale della fisica applicata, essenziale per comprendere il comportamento dei sistemi elettrici, dai circuiti a corrente continua fino alle complesse configurazioni elettrostatiche. Lo studio dei condensatori, in particolare, permette di analizzare come l'energia possa essere immagazzinata in un campo elettrico e come le variazioni geometriche o dei materiali dielettrici influenzino le proprietà globali di un sistema.
Analisi dei Sistemi di Condensatori in Serie e Parallelo
Il comportamento di un sistema di condensatori è governato dalla definizione di capacità $C = Q/V$, dove $Q$ è la carica accumulata e $V$ la differenza di potenziale. Consideriamo un caso specifico: tre condensatori con capacità $C1=90\text{pF}$, $C2=25\text{pF}$ e $C_3=0,04\text{nF}$ (ovvero $40\text{pF}$) collegati in serie e sottoposti a una tensione $V=220\text{V}$.
In un collegamento in serie, l'inverso della capacità equivalente $C{eq}$ è dato dalla somma degli inversi delle singole capacità:$$\frac{1}{C{eq}} = \frac{1}{C1} + \frac{1}{C2} + \frac{1}{C3}$$Sostituendo i valori:$$\frac{1}{C{eq}} = \frac{1}{90} + \frac{1}{25} + \frac{1}{40} \approx 0,0111 + 0,04 + 0,025 = 0,0761 \text{ pF}^{-1}$$$C{eq} \approx 13,14\text{pF}$. La carica totale accumulata è $Q = C{eq} \cdot V$. Quando i condensatori vengono separati dalla sorgente e collegati in parallelo, le armature positive si uniscono e la carica totale si ridistribuisce in modo che la differenza di potenziale finale sia uniforme su tutto il nuovo sistema.
Effetto dei Dielettrici e Variazioni del Sistema

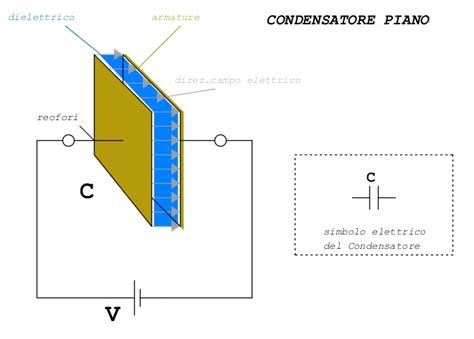

L'inserimento di un materiale dielettrico con costante $\varepsilonr$ tra le armature di un condensatore piano aumenta la sua capacità secondo la relazione $C = \varepsilonr \cdot C0$, dove $C0$ è la capacità nel vuoto.
In un sistema isolato, se modifichiamo la geometria (ad esempio variando la distanza $d$ tra le armature) o inseriamo un dielettrico, la carica $Q$ rimane costante, mentre la differenza di potenziale $V$ varia. Se abbiamo $C1=C2=25\text{nF}$ e $C3=15\text{nF}$ con una carica iniziale $Q1=5 \cdot 10^{-7}\text{C}$, il calcolo della capacità equivalente richiede di valutare attentamente la topologia del circuito. Se il sistema viene isolato e riempito con un dielettrico di costante $\varepsilon_r=4$, la capacità aumenta proporzionalmente, influenzando direttamente il potenziale nei punti caratteristici del circuito.
Il Ruolo dei Conduttori in Equilibrio Elettrostatico
Quando trattiamo conduttori elettrici, le cariche si posizionano spontaneamente in prossimità della superficie esterna affinché il campo elettrico all'interno sia nullo. Questo principio è alla base del funzionamento dello schermo elettrostatico. In un sistema composto da conduttori sferici, il calcolo della differenza di potenziale avviene integrando il campo elettrico ricavato tramite il teorema di Gauss:$$\Phi(E) = \oint E \cdot dA = \frac{Q{int}}{\varepsilon0}$$Questa analisi è cruciale per comprendere come l'energia immagazzinata in un condensatore, data da $U = \frac{1}{2}CV^2$, vari al variare delle configurazioni fisiche.
Materiali dielettrici - parte 1 (Davide Contini)
Dinamica della Carica e Scarica nei Circuiti RC
Il processo di carica di un condensatore non è istantaneo, ma segue una legge temporale dipendente dalla resistenza $R$ presente nel circuito. La costante di tempo $\tau = RC$ determina la rapidità con cui il condensatore raggiunge la tensione di regime. Se la tensione varia nel tempo, ad esempio secondo una legge lineare $V(t) = k \cdot t$, la corrente circolante nel circuito è data dalla derivata della carica rispetto al tempo, $i(t) = \frac{dQ}{dt} = C \cdot \frac{dV}{dt}$.
Per un sistema con $C=6,5\text{nF}$ caricato a $V=400\text{V}$, l'energia immagazzinata è significativa. Se il sistema viene successivamente collegato ad altri componenti, la ridistribuzione della carica deve rispettare le leggi di Kirchhoff: la somma delle correnti in un nodo è nulla e la somma delle differenze di potenziale in una maglia è zero.
Applicazioni Pratiche e Considerazioni Energetiche
Nella progettazione di circuiti, è fondamentale distinguere tra la capacità equivalente di un sistema di condensatori e la resistenza equivalente di un circuito resistivo. Mentre per i condensatori in parallelo si sommano le capacità ($C{eq} = \sum Ci$), per le resistenze in parallelo si sommano le conduttanze. Questa dualità è speculare alla legge di Ohm, la quale mette in relazione la differenza di potenziale, la resistenza e l'intensità di corrente.
Un altro aspetto critico riguarda la densità di energia tra i piatti di un condensatore, espressa come $u = \frac{1}{2}\varepsilon E^2$. In un condensatore piano, aumentando la distanza tra i piatti dopo aver staccato la batteria, si compie un lavoro che si trasforma in energia potenziale elettrostatica aggiuntiva, poiché la carica sulle armature rimane intrappolata e il campo elettrico uniforme deve adattarsi alla nuova geometria.
L'analisi dei circuiti elettrici richiede una comprensione profonda non solo delle equazioni algebriche, ma anche della natura fisica dei fenomeni elettrostatici. Che si tratti di calcolare la capacità di piatti circolari di raggio noto o di determinare il potenziale in punti specifici come P o T in una rete complessa, l'approccio metodologico basato sui principi di conservazione della carica e dell'energia rimane lo strumento più potente a disposizione dell'ingegnere e del fisico.
