Estrazione e Montaggio dei Cuscinetti della Serie Sterzo: Guida Completa

La serie sterzo è un componente fondamentale della bicicletta, responsabile di garantire il movimento fluido e senza giochi dello sterzo. Sebbene le moderne serie sterzo ahead abbiano soppiantato lo standard filettato, quest'ultimo rimane presente su molte city bike, bici di primo prezzo e modelli da donna. Comprendere la sua anatomia e le procedure di manutenzione, inclusa l'estrazione e il montaggio dei cuscinetti, è essenziale per ogni ciclista e meccanico.

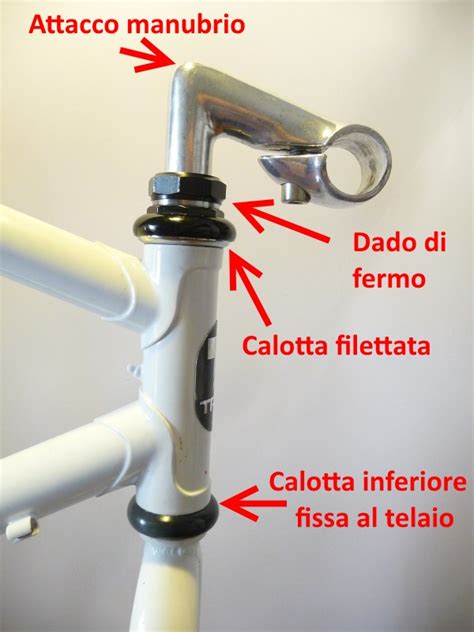

Anatomia di una Serie Sterzo Filettata

Una serie sterzo filettata è un sistema complesso progettato per assicurare il corretto funzionamento dello sterzo. Si compone di diverse parti interconnesse:

• Controdado superiore: Questo elemento blocca in posizione il dado superiore, prevenendone l'allentamento accidentale durante l'uso.
• Rondella di sicurezza: Posizionata tra il controdado e il dado superiore, crea una superficie di appoggio stabile, aumentando il serraggio e riducendo ulteriormente il rischio di allentamento.
• Dado superiore: Chiamato anche calotta superiore filettata, è l'elemento chiave per la regolazione effettiva dello sterzo, chiudendo la pista superiore.
• Sfere (o cuscinetti): Possono essere libere o ingabbiate e sono il cuore del sistema, consentendo il movimento rotatorio dello sterzo con il minimo attrito.
• Pista di scorrimento superiore: Questa pista viene inserita a pressione nel telaio e fornisce la superficie su cui le sfere superiori lavorano.
• Pista di scorrimento inferiore: Anch'essa inserita a pressione nel canotto di sterzo, supporta le sfere inferiori.
• Guarnizioni: Presenti nelle serie sterzo di qualità, le guarnizioni proteggono le sfere dall'acqua e dal dilavamento del grasso, prolungandone la vita utile.
• Pista di scorrimento della forcella (o ralla): Inserita a pressione sul tubo forcella, questa pista va in battuta contro la pista inferiore, completando la struttura del sistema.

Quando Effettuare una Revisione o Sostituzione

Una revisione periodica della serie sterzo è consigliabile, solitamente una o più volte all'anno a seconda della frequenza e delle condizioni d'uso della bicicletta. Tuttavia, ci sono situazioni specifiche in cui la sostituzione completa della serie sterzo diventa necessaria:

• Riverniciatura del telaio: Se si decide di riverniciare il telaio o di effettuare un restauro completo, è indispensabile rimuovere l'intera serie sterzo, comprese le piste inserite a pressione, per poi rimontarla sul telaio rifinito.
• Upgrade tecnico: A volte si desidera migliorare i componenti della bicicletta, anche su modelli vintage. Ad esempio, passare da un gruppo Shimano 600 a un Dura-Ace dello stesso anno può richiedere l'installazione di una nuova serie sterzo compatibile.
• Piste di scorrimento rovinate: Con il tempo e l'usura, le sfere possono lasciare impronte sulle piste di scorrimento, rendendole "bugnate" e piene di ricalchi. Se, dopo una revisione e lubrificazione, il problema di scorrevolezza persiste, è consigliabile smontare nuovamente la serie sterzo e ispezionare le superfici interne delle piste. Un metodo pratico è far scorrere la punta di una penna a sfera sulla pista per rilevare eventuali irregolarità. In presenza di piste rovinate, la sostituzione dell'intera serie sterzo è la soluzione migliore per ripristinare il corretto funzionamento.

Strumenti Necessari e Difficoltà dell'Operazione

L'operazione di estrazione e montaggio dei cuscinetti della serie sterzo filettata, inclusa la rimozione delle piste, è di media difficoltà. Richiede circa mezz'ora di lavoro per lo smontaggio e l'installazione, escludendo il tempo per la regolazione, che può richiedere più esperienza. La precisione nella planarità delle piste e il corretto serraggio sono cruciali.

Ecco un elenco degli strumenti e dei materiali necessari:

• Chiave a brugola da 6mm: Per allentare la vite di fissaggio dell'attacco manubrio.
• Martello di gomma: Utile per estrarre l'expander dall'attacco manubrio.
• Chiave per serie sterzo: Una chiave sottile e specifica per agire sul dado superiore filettato.
• Chiave inglese da 32mm: Per il controdado superiore.
• Martello in acciaio: Per la rimozione delle piste vecchie.
• Estrattore per piste: Esistono attrezzi specifici, ma un tubo in acciaio di dimensioni adeguate può fungere da valido sostituto. Per l'estrazione del cono della forcella, un attrezzo apposito è molto costoso (tra 250 e 450€), ed è spesso consigliabile rivolgersi a un'officina specializzata.
• Pressa manuale per piste: Utilizzata per inserire a pressione le nuove piste nel canotto di sterzo. Può essere acquistata o autocostruita con una barra filettata e un tornio.
• Tubo da 1-1/4″: Per inserire a pressione la pista di scorrimento sulla testa della forcella (ralla). Gli utensili commerciali specifici sono costosi.
• Grasso bianco antigrippante: Per il montaggio delle piste nel telaio.
• Grasso al litio: Per lubrificare le sfere e le piste.
• Sgrassatore per bicicletta e straccio: Per la pulizia di tutti i componenti.
• Olio sbloccante: In caso di attacco manubrio "saldato" dall'ossido.
• Pinzette e/o piccolo cacciavite: Per maneggiare i cuscinetti sciolti.

Procedura Passo-Passo per l'Estrazione e il Montaggio

La seguente guida dettagliata illustra il processo di rimozione della vecchia serie sterzo e l'installazione di una nuova.

Passo 1: Rimozione dell'Attacco Manubrio (Pipa)

L'attacco manubrio è fissato all'interno del tubo forcella tramite un expander controllato da una lunga brugola.

1. Allentamento della vite: Utilizzare una chiave a brugola da 6mm per allentare completamente la vite dell'attacco manubrio.
2. Estrazione dell'expander: Se l'expander è stato precedentemente ingrassato, l'estrazione sarà più semplice. In caso contrario, è necessario spruzzare abbondante olio sbloccante all'interno del tubo forcella (capovolgendo la bici per agire da sotto) e dare alcuni colpi decisi con un martello di gomma sulla testa della brugola. Se non si dispone di un martello di gomma, appoggiare un pezzo di legno sulla testa della brugola e colpire il legno con un martello in acciaio, evitando di colpire direttamente la brugola.
3. Rimozione dell'attacco: Una volta che l'expander si è staccato, estrarre la pipa dal tubo forcella.

Passo 2: Rimozione del Controdado

1. Sblocco del controdado: Con una chiave da 32mm, agire sul controdado superiore. È importante tenere ferma la forcella con l'altra mano mentre si svita per evitare movimenti indesiderati.
2. Rimozione: Svitarlo completamente e rimuoverlo insieme alla rondella di sicurezza.

Passo 3: Rimozione del Dado Superiore e della Forcella

1. Svitare il dado superiore: Rimuovere a mano il dado superiore, svitandolo dal tubo forcella.
2. Mantenere salda la forcella: È fondamentale tenere ben salda la forcella con la mano, poiché una volta svitato il dado, non avrà più alcun supporto e potrebbe cadere.
3. Estrazione: Estrarre la forcella dal canotto di sterzo e liberare le sfere dalle piste.

Identificazione e Gestione dei Cuscinetti

A questo punto, è importante sapere se la serie sterzo ha cuscinetti ingabbiati o sciolti.

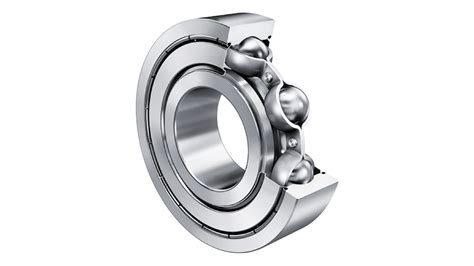

• Cuscinetti ingabbiati: Se i cuscinetti sono ingabbiati, rimarranno uniti anche dopo aver rimosso tutto, semplificando la gestione. La loro forma è tale che le sferette sono tenute insieme da una gabbia. È cruciale notare che i due lati del cuscinetto ingabbiato possono essere diversi, e il corretto orientamento di montaggio deve essere rispettato.
• Cuscinetti sciolti: Se i cuscinetti sono sciolti, c'è il rischio che cadano e si disperdano. Per prevenire ciò, prima di rimuovere completamente la calotta superiore filettata, allentarla di qualche giro mantenendo la forcella "in pressione". Questo permette di vedere se i cuscinetti sono sciolti e impedisce loro di cadere dalla calotta inferiore.
  • Rimozione attenta: Se sono sciolti, estrarre con cautela (magari con una pinzetta e dopo aver turato il tubo sterzo con uno straccio) quelli contenuti nella calotta superiore, mantenendo sempre la forcella in pressione.
  • Rimozione inferiore: Capovolgere la bici e sfilare leggermente la forcella, quel tanto che basta per liberare i cuscinetti inferiori, da tirare via sempre con una pinzetta o spingendoli all'interno della calotta con un piccolo cacciavite, per poi sfilare del tutto la forcella ed estrarli con calma.
  • Attenzione al grasso: Ricordare che il grasso è adesivo, quindi è molto probabile che alcuni cuscinetti rimangano attaccati alla ralla presente sulla forcella.

Passo 4: Estrazione delle Piste del Telaio

1. Utilizzare l'estrattore: Prendere il tubo estrattore e il martello in acciaio. Inserire il tubo dall'alto e farlo combaciare con la parte interna della pista di scorrimento inferiore.
2. Battere: Colpire con il martello fino all'estrazione della pista. Fare attenzione, poiché una volta liberata, la pista potrebbe schizzare via.
3. Ripetere per la pista superiore: Eseguire la stessa operazione per la pista superiore, sempre con cautela per evitare infortuni.

Passo 5: Pulizia e Controllo del Canotto di Sterzo

1. Pulizia: Spruzzare abbondante sgrassatore per bicicletta e rimuovere tutto lo sporco, il grasso vecchio e l'eventuale ossido presente all'interno del tubo di sterzo del telaio.
2. Ispezione: Una volta pulito, controllare lo stato delle estremità del canotto: devono essere lisce e parallele, senza graffi, bozzi o difetti di planarità. Se il tubo sterzo presenta difetti, è consigliabile rivolgersi a un meccanico specializzato per far fresare le facce, poiché la planarità è fondamentale per il corretto allineamento delle piste.

Passo 6: Montaggio delle Nuove Piste nel Telaio

1. Ingrassaggio: Cospargere la parte delle nuove piste che andrà inserita nel telaio (quella con il diametro più piccolo) con un velo di grasso bianco antigrippante. Questo faciliterà l'inserimento, ridurrà la forza necessaria e preverrà l'ossidazione futura.
2. Posizionamento della pista superiore: Inserire la pista superiore all'interno del tubo di sterzo e posizionare la dima della pressa all'interno della pista.
3. Posizionamento della pista inferiore: Ripetere l'operazione con la pista inferiore, inserendo l'intera pressa e collegando le due dime.
4. Pressatura: Iniziare a far ruotare le leve della pressa per avvicinare le due dime e inserire a pressione le piste nel telaio. È fondamentale controllare costantemente che le piste entrino in modo parallelo.
5. Verifica finale: Una volta completato il serraggio, prima di smontare la pressa, verificare che non ci sia aria o luce tra la pista e il tubo, indicando che le piste sono state completamente inserite. In caso contrario, continuare a serrare fino a mandarle completamente in battuta.
6. Pulizia eccesso di grasso: Pulire il grasso in eccesso con sgrassatore per bicicletta e straccio.

Passo 7: Montaggio della Pista di Scorrimento sulla Forcella (Ralla)

1. Rimozione vecchia ralla: Rimuovere la vecchia pista di scorrimento (ralla) dalla testa della forcella. Si possono usare attrezzi appositi, ma per un uso occasionale, un cacciavite avvolto in un panno, battendo delicatamente in più punti per non graffiare il tubo forcella, è un metodo pratico.
2. Pulizia: Pulire accuratamente l'area con sgrassatore.
3. Montaggio nuova ralla: Infilare la nuova pista, prestando attenzione al verso corretto (la parte che si accoppia alle sfere deve essere rivolta verso l'alto).
4. Pressatura: Prendere il tubo da 1-1/4″, calzarlo sul tubo forcella e dare un colpo secco. Se la pista non entra facilmente, mettere la forcella in piedi appoggiandola su un piano di legno (per non rovinare i forcellini) e dare un colpo con il martello in acciaio.

Passo 8: Inserimento delle Sfere

1. Ingrassaggio delle piste: Riempire le piste di scorrimento inferiore e quella del dado superiore con abbondante grasso al litio.
2. Immersione delle sfere: Immergere le sfere nel grasso.
3. Verso dei cuscinetti ingabbiati: Nel caso di cuscinetti ingabbiati, prestare molta attenzione al verso di montaggio. In teoria, le sfere dovrebbero "guardarsi tra loro" sulle piste, con le sfere superiori rivolte verso il basso e quelle inferiori verso l'alto. Tuttavia, esistono eccezioni; ad esempio, in alcune serie sterzo, entrambe le sfere devono guardare verso il basso.
   • Prova a secco: Se non si è sicuri del verso, effettuare un assemblaggio a secco delle gabbiette, inserire la forcella e provare a farla ruotare. Un verso errato potrebbe impedire l'accoppiamento tra la pista inferiore e quella della forcella.
4. Strato aggiuntivo di grasso: Dopo aver inserito le sfere, applicare un altro strato di grasso per proteggerle dall'ossidazione.

Passo 9: Montaggio della Forcella

1. Inserimento: Inserire la forcella all'interno del canotto di sterzo, tenendola sempre in mano poiché non ha ancora alcun supporto.

Passo 10: Avvitamento del Dado Superiore

1. Calzare e avvitare: Calzare il dado superiore sulla testa della forcella e avvitarlo al filetto, fino a mandarlo in battuta contro la pista superiore.
2. Serraggio iniziale: Avvitare il dado fino a quando la forcella ruota liberamente ma senza giochi trasversali. Il punto di equilibrio è fondamentale: un serraggio eccessivo renderà lo sterzo frenato e danneggerà i cuscinetti; un serraggio troppo lento renderà la bici inguidabile e usurerà i cuscinetti.

Passo 11: Inserimento della Rondella di Sicurezza e Avvitamento del Controdado

1. Rondella di sicurezza: Inserire la rondella di sicurezza, facendo combaciare il dente interno con la fresatura presente sul tubo forcella.
2. Avvitamento del controdado: Avvitare il controdado fino a mandarlo in battuta a mano.

Passo 12: Blocco del Controdado

1. Serraggio finale: Tenendo fermo il dado superiore con la chiave per serie sterzo, agire sul controdado con la chiave inglese da 32mm, bloccandolo con forza per evitare che si sviti. Se non si è sicuri della regolazione, questa operazione può essere posticipata a dopo il montaggio completo.

Passo 13: Montaggio Pipa e Manubrio

1. Avvitare l'expander: Avvitare l'expander sulla vite della pipa fino a quando la vite non diventa dura da girare a mano.
2. Inserire e serrare la pipa: Inserire la pipa all'interno del tubo forcella, controllando l'altezza desiderata dell'attacco. Serrare. Si può serrare leggermente e poi effettuare il controllo dell'altezza e del parallelismo della pipa con la ruota dopo aver completato il montaggio e la regolazione finale.

Passo 14: Regolazione della Serie Sterzo

1. Regolazione: Avvitare la calotta superiore a mano, fino a trovare il giusto compromesso tra l'assenza di gioco e la libera rotazione dello sterzo. Questo è un punto di equilibrio cruciale: un serraggio eccessivo frenerà lo sterzo e danneggerà i cuscinetti; un serraggio troppo lento comprometterà la guidabilità e usurerà anch'esso i cuscinetti.
2. Serraggio del controdado (se non fatto prima): Una volta trovato il punto di equilibrio nel serraggio, utilizzare la chiave specifica per la serie sterzo per tenere fermo il dado superiore, e la chiave inglese da 32mm per serrare il controdado, bloccandolo saldamente. Per comodità, si può stringere leggermente di più la calotta superiore inizialmente, poiché avvitando il dado di fermo, si tende a svitarla leggermente.

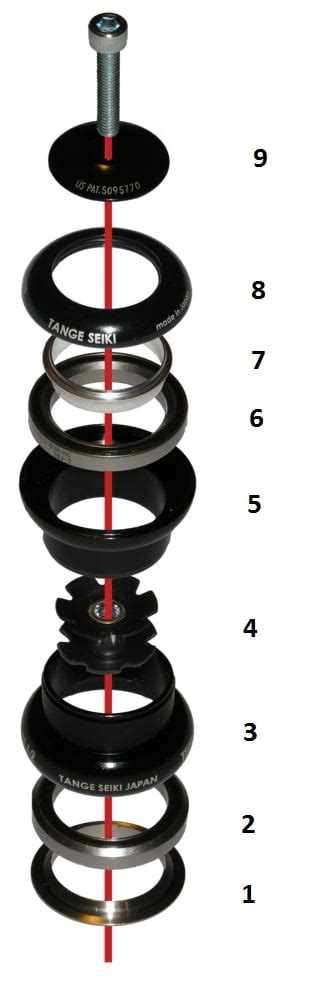

Standard delle Calotte della Serie Sterzo (SHIS)

Con l'evoluzione del ciclismo, i produttori hanno introdotto diversi standard per le calotte della serie sterzo, garantendo compatibilità tra forcelle e telai sempre più vari. Il sistema SHIS (Standardized Headset Identification System) classifica queste calotte:

• EC ("External Cups") o esterna: Le calotte sono visibili esternamente e sporgono dal telaio.
• ZS ("Zero Stack") o semi-integrata: Le calotte sono integrate nel telaio, ma i cuscinetti si trovano all'interno di esse, con un profilo più basso rispetto alle EC.
• IS ("Integrated System") o integrato: I cuscinetti sono alloggiati direttamente nel telaio, senza calotte esterne visibili.

I modelli EC e ZS, pur avendo differenze, sono comunque simili nel loro principio di accoppiamento. La comprensione di questi standard è fondamentale per scegliere i componenti corretti in caso di sostituzione o upgrade.

L'Estrazione delle Calotte e del Cono Forcella

Per estrarre le calotte dal tubo di sterzo, si inserisce un estrattore di calotte nel dado direzionale fino a far passare le griffe sotto le calotte stesse. Successivamente, si batte sull'altra estremità dell'estrattore con un mazzuolo fino all'estrazione della calotta.

Il cono della forcella, o ralla, è un anello pressato nella parte inferiore del canotto della forcella. La sua estrazione richiede un attrezzo specifico, l'estrattore di cono, che è relativamente costoso (tra 250 e 450€). Per questa operazione, è spesso consigliabile rivolgersi a un'officina specializzata, che dispone dell'attrezzatura adeguata e dell'esperienza necessaria per eseguire il lavoro senza danneggiare i componenti.
