L'Estrattore per Iniettori Bosch Common Rail: Soluzioni Avanzate per la Rimozione

Gli iniettori Common Rail, in particolare quelli prodotti da Bosch, Delphi, Denso, Siemens e altri, sono componenti vitali nei moderni motori diesel. Tuttavia, possono diventare bloccati o incastrati nel tempo, rendendo la loro rimozione una sfida significativa. Per affrontare questa problematica, sono stati sviluppati strumenti specialistici noti come estrattori per iniettori, progettati per facilitare la rimozione anche degli iniettori più ostinati senza causare danni ai componenti circostanti.

La Necessità di Strumenti Specifici per la Rimozione degli Iniettori

Quando i metodi tradizionali, come la rotazione o la trazione dell’iniettore con una pinza o una chiave, non producono un effetto sufficiente, diventa indispensabile ricorrere a un estrattore dedicato. Questo scenario si verifica spesso a causa dell'accumulo di carbonio, della corrosione o semplicemente dell'usura e dell'età del veicolo, che possono cementare l'iniettore nella sua sede. L'utilizzo di strumenti inappropriati o l'applicazione di forza eccessiva possono facilmente danneggiare l'iniettore stesso, la testata del motore o altri componenti delicati, comportando costi di riparazione notevolmente superiori.

Tipologie di Estrattori per Iniettori Common Rail

Esistono diverse tipologie di estrattori per iniettori, ciascuna con caratteristiche e applicazioni specifiche. Tra i più efficaci e versatili vi sono gli estrattori pneumatici e quelli a martello scorrevole, spesso disponibili in kit completi per coprire un'ampia gamma di iniettori presenti sul mercato.

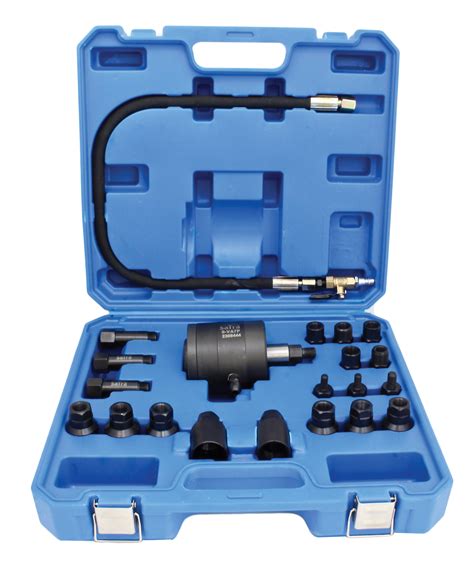

Estrattori Pneumatici per Iniettori Diesel

Un estrattore pneumatico per iniettori diesel, come quello progettato per iniettori Common Rail di Bosch, DELPHI, DENSO, SIEMENS e altri, rappresenta una soluzione potente ed efficiente. Questi strumenti sono progettati per essere pronti all'uso con compressori d'aria, richiedendo una pressione di esercizio tipica di 6-12 bar. Il tubo per l'aria compressa, con una pressione di lavoro (W.P.) di 32 MPa, garantisce un funzionamento sicuro ed efficace.

Questi estrattori sono generalmente realizzati in acciaio robusto per resistere alle sollecitazioni elevate. La coppia applicata, che può variare tra 20-30 Nm, è sufficiente per sbloccare la maggior parte degli iniettori. Un aspetto cruciale di questi kit è la loro versatilità, ottenuta attraverso una serie di adattatori filettati.

Adattatori Comuni Inclusi nei Kit Pneumatici:

• M8 x 1.0
• M8 x 1.25
• M8 x 1.5
• M14 x 1.5
• M16 x 1.5
• M17 x 1.0
• M18 x 0.75
• M18 x 1.5
• M20 x 1.5
• M22 x 1.5
• M25 x 0.5
• M25 x 1.0
• M26 x 0.75
• M27 x 0.75
• M27 x 1.0
• M29 x 1.0
• M31 x 0.75

Questa vasta gamma di adattatori consente a un singolo set di adattarsi a circa il 99% degli iniettori presenti sul mercato, inclusi quelli di Bosch, Delphi, Denso e Siemens, nonché a connettori filettati di varia natura.

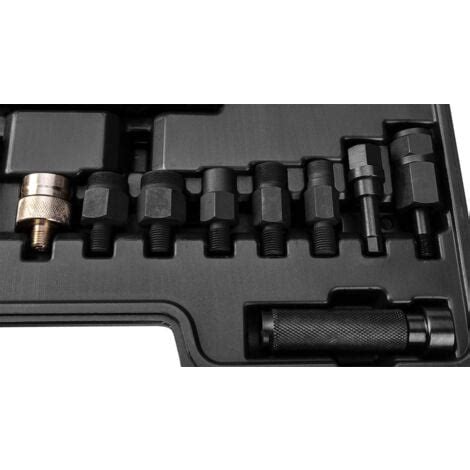

Kit Estrattori a Martello Scorrevole

Un'altra categoria efficace è il kit di estrattori a martello scorrevole, ideato per la rimozione di iniettori common rail bloccati senza la necessità di smontare la testata del motore, un'operazione che altrimenti sarebbe estremamente complessa e costosa. Questi kit tipicamente includono una leva di estrazione dell'iniettore e un martello scorrevole, accompagnati da vari adattatori specifici.

Componenti Chiave e Funzionamento:

• Artiglio di Estrazione: L'artiglio è progettato con precisione per adattarsi all'iniettore del carburante, garantendo una presa salda. Questo è fondamentale per prevenire scivolamenti o danni durante il processo di estrazione.
• Martello Scorrevole: Una volta che l'artiglio è saldamente agganciato, il martello scorrevole viene utilizzato per applicare una forza d'urto controllata. Il peso del martello, sollevato e poi lasciato cadere, genera una forza cinetica che aiuta a sbloccare e dislocare l'iniettore dalla sua sede.
• Adattatore per Giunto Sferico: Molti kit avanzati includono un adattatore per giunto sferico. Questo componente è cruciale perché consente di realizzare un effetto di trazione centrale. La trazione centrale previene l'inclinazione dell'iniettore durante l'estrazione, riducendo significativamente il rischio di danneggiare sia l'iniettore che la sua sede nella testata del motore.
• Artiglio di Smontaggio Senza Danno: Grazie alla progettazione accurata, l'artiglio di smontaggio può essere utilizzato per estrarre l'iniettore senza danneggiarlo, preservandone l'integrità nel caso in cui debba essere ispezionato, revisionato o riutilizzato.

Compatibilità e Applicazioni Specifiche

L'efficacia di questi estrattori si estende a una vasta gamma di veicoli e modelli di iniettori. Ad esempio, gli estrattori sono adatti anche per iniettori Bosch realizzati per motori CDI (Common Rail Direct Injection) di BMW e Mercedes-Benz, come i popolari motori OM 611, 612, 613, e altri. Questa compatibilità evidenzia la versatilità e l'ingegneria dietro questi strumenti.

Iniettori Bosch a Solenoide per Motori 1.3 L Common Rail (JTD)

Un adattatore per doppio estrattore specifico è indicato per motori 1.3 litri common rail ad alta pressione (JTD) dotati di iniettori Bosch a solenoide. Questi motori sono ampiamente utilizzati da vari costruttori automobilistici, tra cui Alfa Romeo, Fiat, Ford, Lancia e Opel/Vauxhall.

Modelli Compatibili con l'Adattatore per Doppio Estrattore:

• Alfa Romeo: Mito
• Fiat: 500, Doblo, Fiorino, Punto, Idea, Panda, Quobo, Tipo, Uno
• Ford: Ka
• Opel/Vauxhall: Agila, Astra, Combo, Corsa, Meriva, Tigra, Zafira

Questa specificità di compatibilità assicura che i meccanici e gli specialisti possano selezionare lo strumento esatto per il lavoro, massimizzando l'efficienza e minimizzando i rischi.

Integrazione con Altri Strumenti

Gli estrattori per iniettori spesso fanno parte di un ecosistema di strumenti interconnessi. Ad esempio, un adattatore specifico può essere compatibile con l'estrattore a martello pneumatico N. UO69470 e/o la massa inerziale N. UO11882. Questa modularità consente ai professionisti di espandere le capacità dei loro attrezzi esistenti, ottimizzando gli investimenti e garantendo la massima flessibilità. È importante notare che, quando si monta questo tipo di strumento sugli iniettori, potrebbe essere necessario un articolo aggiuntivo con un numero di riferimento specifico, a seconda del kit e del modello di iniettore.

Considerazioni Importanti Durante l'Uso

L'utilizzo di un estrattore per iniettori richiede precisione e attenzione. Prima di procedere con la rimozione, è essenziale:

1. Pulizia Preliminare: Pulire accuratamente l'area intorno all'iniettore per rimuovere sporco, detriti e residui di carburante. Questo non solo facilita l'aggancio dell'estrattore ma previene anche la contaminazione del motore una volta rimosso l'iniettore.
2. Lubrificazione (se appropriato): In alcuni casi, l'applicazione di un lubrificante penetrante specifico può aiutare a sbloccare iniettori particolarmente ostinati. È fondamentale utilizzare prodotti compatibili con i materiali del motore e degli iniettori.
3. Selezione dell'Adattatore Corretto: La scelta dell'adattatore filettato o dell'artiglio che si adatti perfettamente all'iniettore è cruciale. Un adattatore errato può danneggiare il filetto dell'iniettore o non fornire una presa sufficientemente salda.
4. Pressione Controllata (per estrattori pneumatici): Mantenere la pressione dell'aria compressa all'interno dell'intervallo raccomandato (es. 6-12 bar) per evitare danni o inefficienze.
5. Forza Graduale e Controllata (per martelli scorrevoli): Con i martelli scorrevoli, applicare la forza in modo graduale e controllato. Evitare colpi eccessivamente violenti che potrebbero danneggiare l'iniettore o la testata. L'obiettivo è "scioccare" l'iniettore per sbloccarlo, non strapparlo con forza bruta.
6. Protezione Personale: Indossare sempre dispositivi di protezione individuale (DPI) come guanti e occhiali di sicurezza durante l'operazione.

L'uso corretto di questi strumenti non solo facilita un compito altrimenti arduo, ma garantisce anche la longevità e l'integrità dei componenti del motore, un aspetto fondamentale nella manutenzione automobilistica moderna.
