L'Estrattore per Piste di Scorrimento della Serie Sterzo: Uno Strumento Essenziale per la Manutenzione della Bicicletta

La serie sterzo è quel componente fondamentale che permette alla forcella di ruotare all’interno del telaio, consentendo così di manovrare il mezzo e indirizzare la bicicletta. Si tratta in sostanza di un gioco di cuscinetti, che lavorando su delle sedi apposite, permettono la rotazione della forcella minimizzando gli attriti. Nel corso degli anni anche le serie sterzo si sono evolute, presentando ora tecnologie differenti, ma la rimozione e l'installazione corretta delle loro componenti, in particolare delle piste di scorrimento, richiedono spesso strumenti specifici e una certa perizia. Uno di questi strumenti cruciali, soprattutto quando si tratta di serie sterzo più datate o di lavorazioni complesse, è l'estrattore per piste di scorrimento.

Comprendere la Serie Sterzo: Funzione e Componenti

Prima di addentrarci nello specifico dell'estrattore, è utile richiamare il funzionamento generale della serie sterzo. Il suo compito primario è garantire un movimento fluido e senza giochi dell'area di sterzo. Essa si compone di diverse parti: piste di scorrimento, cuscinetti (sfere libere o ingabbiate, o cuscinetti stagni più moderni), calotte e, nel caso dei sistemi più vecchi, dadi e controdadi per la regolazione. Le piste di scorrimento sono elementi metallici lavorati con estrema precisione, che vengono solitamente inseriti a pressione all'interno del tubo di sterzo del telaio e sulla testa della forcella. Su queste piste scorrono i cuscinetti, permettendo alla forcella di ruotare rispetto al telaio.

Evoluzione Tecnologica: Dalle Serie Sterzo Filettate alle Ahead

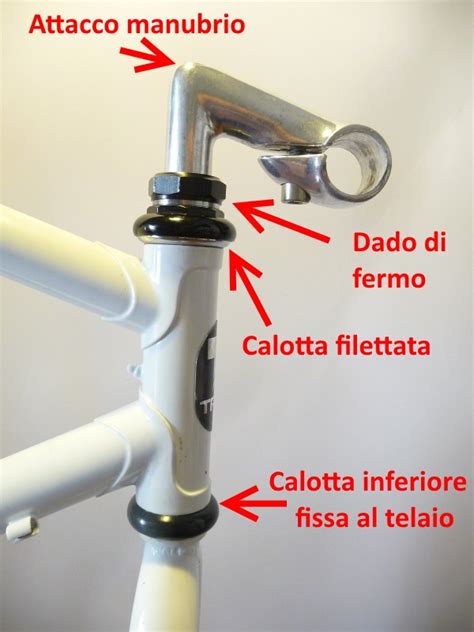

Le serie sterzo disponibili sul mercato si sono diversificate nel tempo. Per decenni, lo standard è stato rappresentato dalle serie sterzo filettate. In questo sistema, due piste di scorrimento venivano inserite all’interno del telaio (in un apposito tubo, denominato tubo di sterzo) con un montaggio a interferenza, ovvero calettate forzatamente. Su queste piste scorrevano i cuscinetti, che potevano essere a sfere libere o ingabbiate. Una calotta veniva installata sulla testa della forcella, che veniva poi inserita nel canotto, mentre la calotta superiore si avvitava sul tubo della forcella, filettato. Una rondella e un controdado di sicurezza evitavano l'allentamento, garantendo la corretta tensione. L'attacco manubrio, chiamato pipa, era di tipo classico e si inseriva all'interno della forcella, fissato da una vite e un espansore.

Successivamente, sono state introdotte le serie sterzo Ahead, dette anche "threadless" (senza filetto). Questo sistema, introdotto da aziende come Crane Creek, ha progressivamente soppiantato le serie sterzo tradizionali per diversi vantaggi funzionali. Anche qui vi sono due piste di scorrimento calettate a pressione nel tubo di sterzo, dove si installano i cuscinetti. Il sistema di montaggio è differente: il tubo della forcella è più lungo e al suo interno viene inserito un "ragnetto" (una sede con foro filettato). L'attacco manubrio, denominato "stem", si fissa direttamente al tubo forcella tramite viti laterali. La regolazione del gioco, che nelle serie sterzo filettate era demandata alla calotta superiore e al controdado, qui è gestita da una vite inserita in un tappo che copre il tubo forcella, la quale ingaggia il filetto del ragnetto.

Vantaggi del Sistema Ahead e Differenze Chiave

L'introduzione del sistema Ahead ha portato a notevoli vantaggi:

• Eliminazione dei filetti: Filettare la testa della forcella era un passaggio in più, costoso e potenzialmente problematico se i filetti si spanavano. L'Ahead elimina questo rischio.
• Velocità di montaggio: Un meccanico impiega generalmente meno tempo per installare una serie sterzo Ahead rispetto a una tradizionale.
• Risparmio di peso: Sebbene minimo, un sistema Ahead tende a pesare leggermente meno.
• Sensazione di guida: L'attacco manubrio è fissato in modo più diretto al tubo forcella, migliorando la stabilità e la percezione della guida.
• Frequenza e facilità di manutenzione: Le serie sterzo Ahead sono meno propense alla ruggine e alla grippatura dei filetti. La revisione di un sistema Ahead può spesso richiedere soltanto una chiave a brugola, mentre quelle filettate necessitano di attrezzi più specifici e ingombranti.
• Rigidezza e resistenza: I sistemi Ahead spesso impiegano diametri maggiori, risultando più resistenti e rigidi.

Guida ai Diametri delle Serie Sterzo

Nonostante l'evoluzione, le serie sterzo presentano diametri differenti, che è fondamentale riconoscere per la corretta manutenzione e sostituzione:

• Diametro tubo forcella 25.4mm: Tipicamente una serie sterzo filettata da 1". Si trova su biciclette di bassa gamma o prodotte prima della metà degli anni '90. Possono variare leggermente nel diametro interno del tubo di sterzo (italiano, giapponese, americano, francese).
• Diametro tubo forcella 31.8mm: Indica una serie sterzo filettata da 1 1/4", meno comune, presente su vecchie MTB americane o tandem.
• Diametro tubo forcella 28.6mm: Può essere una serie sterzo filettata da 1 1/8" (MTB di prima generazione) oppure, più comunemente oggi, una serie sterzo Ahead "maggiorata". La presenza o meno di filettatura sull'estremità del tubo forcella è il discrimine.
• Diametro tubo forcella 38.1mm (1.5"): Diventato uno standard per molte biciclette moderne, spesso è conico (da 1.5" alla testa a 1 1/8" dove si aggancia lo stem). Queste serie sterzo sono frequentemente integrate, con cuscinetti inseriti a pressione direttamente nel tubo di sterzo.

Sintomi di una Serie Sterzo da Revisionare

Una manutenzione regolare, che prevede pulizia e ingrassaggio almeno annuale (più frequente per uso off-road o condizioni avverse), è essenziale. Tuttavia, ci sono sintomi inequivocabili che indicano la necessità di intervenire:

• Sterzo duro o a scatti: Potrebbe indicare un serraggio eccessivo, che ha inciso le piste di scorrimento creando impronte ("Brinnelling").
• Sterzo lasco, giochi persistenti: Segno di usura delle sfere o dei cuscinetti, che necessitano di sostituzione.
• Rumore di sabbia: Le gabbiette dei cuscinetti potrebbero essersi rotte, liberando le sfere.
• Rumore graffiante: Il grasso si è dilavato, permettendo la formazione di ruggine sulle piste.
• Lungo periodo di inutilizzo: Il grasso può deteriorarsi o contaminarsi durante pause prolungate (es. pausa invernale).
• Uso in condizioni estreme: Pioggia, fango e polvere possono compromettere il grasso e causare usura.
• Biciclette nuove: Sorprendentemente, molte biciclette nuove escono dalla fabbrica con una quantità insufficiente di grasso nella serie sterzo, rendendo consigliabile un controllo e un ingrassaggio preventivo prima del primo utilizzo.

L'Importanza Cruciale dell'Estrattore per Piste di Scorrimento

Quando si tratta di revisionare o sostituire una serie sterzo, in particolare quelle filettate più vecchie, la rimozione delle vecchie piste di scorrimento dal telaio e dalla forcella può rappresentare una delle operazioni più ostiche. Spesso, dopo anni di servizio, queste piste si incrostano, si ossidano o si "incollano" tenacemente. Tentare di rimuoverle con strumenti improvvisati, come cacciaviti, scalpelli o martelli, non solo è inefficace ma quasi certamente danneggia la testa della forcella o il tubo di sterzo del telaio, causando graffi, ammaccature o deformazioni permanenti. La necessità di preservare l'integrità di queste parti delicate rende indispensabile l'uso di attrezzi specifici.

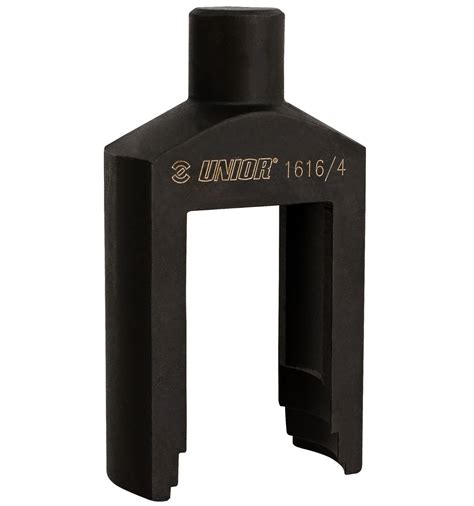

È qui che entra in gioco l'estrattore per piste di scorrimento della serie sterzo. Questo strumento è progettato specificamente per afferrare saldamente la pista e rimuoverla con precisione, senza causare alcun danno ai componenti circostanti.

Come Funziona un Estrattore per Piste di Serie Sterzo

Gli estrattori per piste di serie sterzo sono progettati con meccanismi ingegnosi per affrontare questa sfida. Uno dei tipi più comuni e professionali utilizza un sistema a bussola e un alberino filettato o rotante.

1. Posizionamento: L'utensile presenta una boccola o una serie di ganasce che vengono inserite tra la pista da rimuovere e il tubo di sterzo o la testa della forcella. Queste ganasce sono progettate per aderire saldamente al bordo interno della pista.
2. Fissaggio: Un dado o una ghiera viene stretto per fissare saldamente la boccola o le ganasce sulla pista.
3. Estrazione: Un alberino filettato o un meccanismo a rotazione viene quindi azionato. Questo alberino spinge contro la superficie interna del tubo di sterzo o della testa della forcella, esercitando una forza di trazione controllata sulla pista. Man mano che l'alberino viene ruotato o avvitato, la pista viene estratta gradualmente e in modo sicuro.

Gli estrattori moderni, come quelli prodotti da marchi specializzati in attrezzi per biciclette, sono realizzati con materiali di alta qualità come acciaio al carbonio o leghe speciali, garantendo durata ed efficienza. Presentano finiture protettive come l'annerimento e design ergonomici per un uso confortevole e sicuro.

Efficienza e Precisione: I Vantaggi dell'Estrattore

L'utilizzo di un estrattore per piste di serie sterzo offre vantaggi significativi:

• Protezione dei componenti: Impedisce graffi, ammaccature o deformazioni al telaio e alla forcella, preservando l'integrità strutturale e estetica.
• Efficienza: Riduce drasticamente il tempo e lo sforzo necessario per rimuovere piste ostinate, rispetto ai metodi tradizionali.
• Precisione: Permette una rimozione pulita e controllata, evitando danni alle piste stesse, che potrebbero essere riutilizzate se in buone condizioni.
• Versatilità: Molti estrattori sono progettati per essere compatibili con una vasta gamma di diametri di serie sterzo (da 1" a 1 1/2" e oltre) e diversi materiali di telaio e forcella (alluminio, acciaio, titanio, carbonio).
• Sicurezza: Riduce il rischio di infortuni associati all'uso di martelli e scalpelli in modo improprio.

La Revisione e Montaggio di una Serie Sterzo Filettata: Un Processo Dettagliato

Sebbene le serie sterzo Ahead siano predominanti, comprendere la manutenzione di quelle filettate rimane prezioso, dato che le ritroviamo su molte biciclette classiche, da città o di primo prezzo. Il processo di revisione di una serie sterzo filettata, pur essendo più complesso di quello Ahead, richiede una serie di passaggi precisi:

Attrezzatura Necessaria:

• Chiave a brugola (es. 5mm o 6mm) per la pipa.
• Martello di gomma o in legno.
• Chiave per serie sterzo (con diametri variabili, o serratubi protetto).
• Chiave inglese (es. 32mm per controdado).
• Martello in acciaio e un estrattore specifico per piste.
• Pressa manuale per l'inserimento delle nuove piste.
• Tubo di dimensioni adeguate (es. 1 1/4") per l'inserimento della pista sulla forcella.
• Grasso bianco antigrippante e grasso al litio.
• Sgrassatore per bicicletta, stracci, pennello.

Passaggi Fondamentali:

1. Rimozione della Pipa: Svitare la vite dell'espansore della pipa e usare il martello di gomma per spingerlo fuori, liberando la pipa dal tubo forcella.
2. Smontaggio Dadi e Calotte: Utilizzare la chiave per serie sterzo per svitare il controdado e la rondella di sicurezza, poi rimuovere il dado superiore. È fondamentale tenere ferma la forcella durante queste operazioni.
3. Estrazione della Forcella e dei Cuscinetti: Sfilare la forcella dal tubo di sterzo e recuperare i cuscinetti e le gabbiette. Pulire le sfere libere con un cacciavite calamitato.
4. Estrazione delle Piste dal Telaio: Questo è il passaggio dove l'estrattore diventa indispensabile. Utilizzando un estrattore apposito, si afferra la pista interna del tubo di sterzo e la si estrae a pressione. L'uso di un martello e di un "tubo estrattore" può essere una soluzione "di fortuna" ma rischiosa per danneggiare il telaio.
5. Pulizia e Controllo del Tubo di Sterzo: Pulire a fondo il tubo di sterzo del telaio con sgrassatore e controllare la planarità delle estremità. Eventuali imperfezioni richiedono una fresatura professionale.
6. Montaggio delle Nuove Piste nel Telaio: Applicare grasso antigrippaggio sulla pista e utilizzare la pressa manuale per inserirla a pressione nel tubo di sterzo, assicurandosi che sia perfettamente parallela.
7. Montaggio della Pista sulla Forcella: Rimuovere la vecchia pista dalla testa della forcella (anche qui, l'estrattore è ideale, altrimenti si può usare un cacciavite protetto con cautela). Inserire la nuova pista sulla forcella, aiutandosi con un tubo della dimensione corretta e un colpo secco di martello.
8. Inserimento dei Cuscinetti: Riempire le piste con grasso al litio e posizionare le gabbiette o le sfere, prestando attenzione al verso corretto affinché le sfere "si guardino".
9. Rimontaggio della Forcella: Inserire la forcella nel tubo di sterzo.
10. Avvitamento Dado Superiore: Avvitare il dado superiore fino a battuta, ma senza stringere eccessivamente, preparando la regolazione fine.
11. Assemblaggio Rondella e Controdado: Inserire la rondella di sicurezza (con il suo dente che si allinea a una fresata sul tubo forcella) e avvitare il controdado a mano.
12. Bloccaggio Controdado: Tenere fermo il dado superiore con la chiave per serie sterzo e stringere il controdado con la chiave inglese per bloccarlo.
13. Montaggio Pipa e Manubrio: Inserire la pipa, regolarla in altezza e serrarla al tubo forcella.
14. Regolazione Finale: Installare la ruota anteriore, scegliere una posizione a cavalcioni della bici a terra, allineare la pipa con la ruota anteriore e serrarla saldamente. Infine, regolare la tensione della serie sterzo avvitando il dado superiore fino a eliminare i giochi, ma garantendo al contempo un movimento libero del manubrio.

La maestria nell'uso di strumenti come l'estrattore per piste di serie sterzo, unita alla conoscenza dei passaggi di montaggio, permette di eseguire anche le manutenzioni più complesse, garantendo la longevità e la sicurezza del proprio mezzo.
