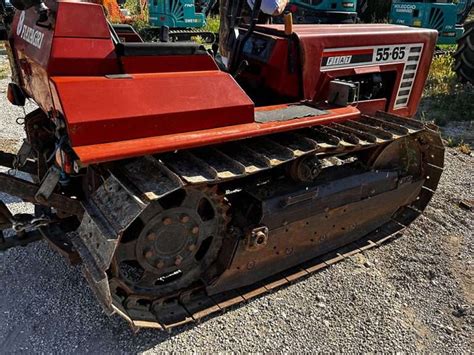

I trattori cingolati Fiat 55-65 sono macchine agricole robuste e affidabili, ma come ogni mezzo meccanico, richiedono una manutenzione periodica per garantirne l'efficienza e la longevità. Uno degli aspetti cruciali della loro funzionalità è il sistema di sterzo, che si basa su frizioni e freni per direzionare il trattore. Problemi a questi componenti possono compromettere seriamente la manovrabilità e la sicurezza del mezzo.
Comprendere il Funzionamento delle Frizioni di Sterzo

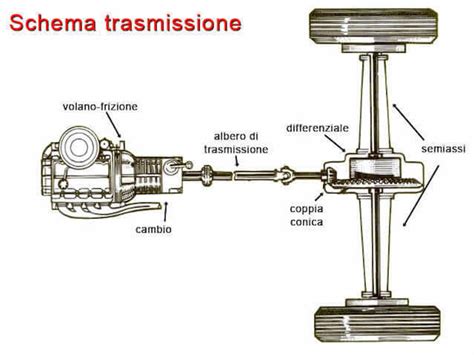

Le frizioni di sterzo in un trattore cingolato, come il Fiat 55-65, sono essenziali per permettere al mezzo di cambiare direzione. A differenza dei trattori gommati che sterzano attraverso le ruote anteriori, i cingolati sterzano variando la velocità di rotazione dei due cingoli. Questo è possibile grazie a due gruppi frizione indipendenti, uno per ogni cingolo, controllati dal guidatore tramite apposite leve o pedali.
Quando si desidera sterzare a sinistra, ad esempio, si aziona la frizione del cingolo sinistro, che in parte o del tutto disconnette la trasmissione di potenza a quel cingolo. Contemporaneamente, il freno associato a quel lato può essere azionato per rallentare ulteriormente o bloccare del tutto il cingolo sinistro, permettendo al cingolo destro di continuare ad avanzare e far ruotare il trattore verso sinistra. Il disco frizione è un componente fondamentale del sistema di trasmissione di un trattore. Il disco frizione è una delle componenti chiave della frizione di un trattore, un sistema meccanico che permette di connettere e scollegare il motore dalla trasmissione. In altre parole, il disco frizione trasmette la potenza del motore alle ruote, consentendo al trattore di muoversi.
Il disco frizione è solitamente costituito da una piastra metallica su cui sono applicate delle guarnizioni di attrito. Queste guarnizioni possono essere realizzate in materiali compositi, come fibre organiche, metalli o ceramica, progettati per resistere all'usura e al calore generato durante il funzionamento della frizione. Quando il pedale della frizione è premuto, il disco frizione viene separato dal volano motore, interrompendo la trasmissione di potenza. Questo consente al trattore di cambiare marcia o di fermarsi senza spegnere il motore.
Esistono diverse tipologie di frizione utilizzate nei trattori, tra cui la frizione a secco e la frizione a bagno d'olio. La frizione a secco è la più comune e utilizza un disco di frizione non lubrificato, che entra in contatto diretto con il volano. La frizione a bagno d'olio, invece, è immersa in olio per migliorare la dissipazione del calore e ridurre l'usura.
Identificazione dei Problemi al Sistema di Sterzo
Diversi segnali possono indicare un problema alle frizioni o ai freni di sterzo. Un sintomo comune è la difficoltà nel far sterzare il trattore, che richiede di pigiare molto forte sul pedale per ottenere una risposta. Questo può indicare un freno usurato o una frizione che non si disimpegna correttamente. Un altro segno di un disco frizione usurato è lo slittamento della frizione. Questo si verifica quando il motore accelera ma il trattore non risponde di conseguenza, indicando che il disco frizione non riesce più a trasmettere efficacemente la potenza del motore.
L'usura del disco frizione è inevitabile con l'uso prolungato, ma ci sono fattori che possono accelerarla. Tra questi, un uso eccessivo del trattore in condizioni gravose, come il traino di carichi pesanti o l'uso frequente su terreni accidentati.
Un esempio pratico di problema riscontrato è quello di un Fiatagri 55-65 con il freno sinistro usurato, per cui bisogna pigiare molto forte con il piede per farlo sterzare. Un'ulteriore osservazione in questo caso è stata la presenza di olio molto denso, quasi grasso, in uno dei tappi di scarico relativi al freno difettoso, evidenziando una potenziale perdita o contaminazione del lubrificante.
Un altro utente ha descritto una situazione in cui il cingolo sinistro non aveva più trazione, rendendo impossibile sterzare a destra e causando il blocco del trattore. Questo è un chiaro indicatore di un problema alla frizione di sterzo del lato interessato.
Diagnosi e Indagine Approfondita
Una volta riscontrato un problema, è fondamentale procedere con una diagnosi accurata. Nel caso di un freno difettoso con fuoriuscita di olio denso, la presenza di questo lubrificante anomalo può indicare un cedimento delle guarnizioni o la presenza di contaminanti. Un errore comune sarebbe tentare di "pulire" la frizione spruzzando benzina attraverso una finestra di ispezione superiore; questa pratica potrebbe causare ulteriori danni o compromettere le guarnizioni esistenti.
Nel caso di problemi di trazione o sterzo, spesso si rende necessario lo smontaggio del pacco frizione per un'ispezione visiva. Un utente ha raccontato la sua esperienza di smontaggio della frizione di un Minitauro cingolato, un'operazione che richiede la rimozione di vari componenti come serbatoio olio idraulico, sedile, parafango e barra di traino. Successivamente, è necessario sollevare il trattore per accedere al cingolo, portare la maglia di giunzione sulla corona dentata, spostare la catena (che è pesantissima), e poi sganciare il cingolo dalla balestra anteriore e dal perno centrale. Dopo aver liberato la ruota dentata, si può procedere a sfilare il pacco frizione.
Durante l'ispezione, si possono trovare diverse problematiche. Ad esempio, non sempre i dischi frizione sono completamente finiti; a volte possono essere solo un po' usurati. Il vero problema può risiedere altrove, come nel caso di ruggine che ha bloccato la leva di azionamento dello spingidisco. Una leva arrugginita non torna in posizione di riposo, mantenendo la frizione premuta e impedendo la trasmissione della potenza. In questi casi, è necessario sfilare il perno, rettificarlo manualmente e rimuovere tutta la ruggine.
Manutenzione e Sostituzione dei Componenti
La manutenzione regolare della frizione è essenziale per garantire un funzionamento efficiente e prolungare la vita del disco frizione. È consigliabile effettuare controlli periodici del sistema di frizione, verificando l'integrità delle guarnizioni del disco e lo stato dei cuscinetti. La sostituzione del disco frizione è un'operazione complessa che richiede competenze tecniche specifiche e l'uso di attrezzi adeguati. Prima di tutto, è necessario smontare il trattore per accedere al sistema di frizione. Una volta raggiunto il disco frizione, si procede alla rimozione del vecchio disco, sostituendolo con uno nuovo.
Quando si smonta il pacco frizione, è importante prestare attenzione alle molle interne, che sono molto potenti. Per evitare incidenti, è fondamentale comprimere il pacco frizione in una pressa o con un sistema equivalente prima di svitare le viti che lo tengono insieme.
Nel caso di un gruppo frizione compromesso da ruggine e ferodo consumato, è spesso consigliabile la sostituzione completa di tutti i dischi e delle molle. Ad esempio, su un lato che ancora funzionava, sono state trovate due molle rotte su otto, mentre sul lato completamente bloccato, se ne sono trovate sei rotte. Per la buona riuscita del lavoro e per evitare di dover rismontare tutto a breve, è opportuno cambiare tutti i componenti danneggiati.
Fiat 605 C frizione di sterzo
Per quanto riguarda il serraggio dei componenti, un dado mozzo tamburo necessita di essere serrato a 35 Kg. Per altri serraggi e per un'indicazione completa dei circuiti e dei passaggi dell'olio, sarebbe estremamente utile disporre del libretto officina e delle schede tecniche specifiche per il trattore Fiat 55-65. Queste risorse sono preziose per comprendere l'architettura interna e le procedure corrette di montaggio e smontaggio.
Se i nastri dei freni, nel punto di maggiore usura, hanno ancora 3-4 mm di materiale, è preferibile pulirli e rimontarli, poiché potrebbero durare di più di quelli nuovi. L'importante è che il materiale d'attrito non sia in disfacimento o troppo intriso d'olio.
Altre Problematiche e Soluzioni Relative al Fiat 55-65
Oltre ai problemi di sterzo, gli utenti del Fiat 55-65 hanno riscontrato altre sfide comuni:
Problemi al Sistema di Alimentazione
È sorprendente notare come problemi apparentemente complessi possano avere cause semplici. Ad esempio, il mancato avviamento o problemi di erogazione del carburante sono stati attribuiti a tubi di portata alla pompa AC intasati, pieni di morchia, ostruiti da una pagliuzza o addirittura da una vespa incastrata nel tubo di aspirazione della pompa della nafta. Questi casi evidenziano l'importanza di controllare il sistema di alimentazione, inclusi i filtri e i tubi, per eventuali ostruzioni.
Smontare la pompa AC è un'operazione semplice, e lavarla con gasolio pulito o benzina può risolvere il problema. Dopo il lavaggio, è fondamentale asciugare bene e rimontare il tutto.
Problemi all'Avviamento e Impianto Elettrico

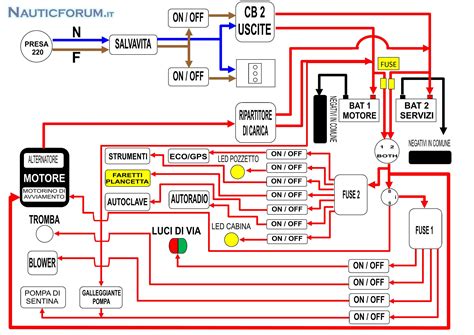

I collegamenti elettrici possono essere una fonte di frustrazione. Un utente ha segnalato problemi di avviamento dovuti a collegamenti errati sul blocco della chiave, che hanno portato allo scollegamento di tutti i fili e le spie. In queste situazioni, è cruciale avere a disposizione uno schema elettrico per ricollegare i componenti essenziali come motorino d'avviamento, chiave, batteria e alternatore. Un alternatore che non carica correttamente, con il trattore che si spegne una volta scollegata la batteria, è un chiaro segno di un problema nei collegamenti o nell'alternatore stesso.
Problemi al Sollevatore Idraulico
Un sollevamento lento e a scatti, accompagnato da un forte rumore simile alla vibrazione di un tubo (spesso quello più piccolo in uscita dalla pompa), indica un problema al sistema idraulico. Anche se il livello dell'olio è corretto, e sono state effettuate prove come la sostituzione della pompa idraulica, dei manicotti in gomma, del filtro olio e il controllo dei tubi di mandata e aspirazione, il problema potrebbe persistere. Il gruppo sollevatore sotto il sedile e le leve dovrebbero essere controllate attentamente. Un rumore anomalo proveniente dalla zona del cambio, vicino al sedile, con una cadenza regolare, come se qualcosa forzasse in pressione e poi mollasse, può suggerire una valvola intasata o un problema interno al circuito idraulico.
In presenza di queste problematiche, è fondamentale avere a disposizione il libretto officina e le schede tecniche del trattore. Queste risorse forniscono informazioni dettagliate sui circuiti e i passaggi dell'olio, permettendo di identificare valvole intasate o altri malfunzionamenti.
Manutenzione del Cingolo: Tensionamento e Ruotismi
Il tensionamento del cingolo è un'operazione di manutenzione importante. Se il cingolo è troppo teso e non si allenta svitando il dado con l'ingrassatore, anche dopo che tutto il grasso è fuoriuscito, il problema potrebbe risiedere in un blocco interno o in un componente sfilato. Svitare il blocco per indagare su un problema del genere, specialmente se coinvolge molle potenti, richiede cautela. È importante assicurarsi di poter rimettere in sede i componenti senza attrezzi speciali come presse, che potrebbero essere necessari per molle compresse. Le immagini dello spaccato del trattore possono essere di grande aiuto in queste situazioni.
Riguardo alla lubrificazione, la domanda se la ruota piccola che sostiene il cingolo debba essere oliata è pertinente. Generalmente, i ruotismi dei riduttori richiedono olio SAE 140. Per la trasmissione, un olio Multi F 20W 30W è spesso consigliato. È importante conoscere la quantità di litri necessari per ogni compartimento. Il dado di livello per l'olio dei ruotismi si trova solitamente tra i dadi dove si attacca il traino.
Un comportamento anomalo riscontrato durante le manovre strette verso sinistra, dove il cingolo destro perde trazione e si sente un rumore come se si stesse camminando con il freno a mano tirato, suggerisce un problema con la frizione o il freno del cingolo destro, o un'interferenza nel meccanismo di sterzo.
Conclusione Parziale
Per prolungare la vita del disco frizione e di tutti i componenti del trattore, è importante seguire alcune buone pratiche durante l'uso del trattore. Il disco frizione è una componente fondamentale del trattore, essenziale per garantire una trasmissione di potenza efficiente e sicura. Comprendere il suo funzionamento, i segnali di usura e le pratiche di manutenzione è cruciale per mantenere il trattore in buone condizioni operative.
