Nel cuore pulsante di ogni automobile a benzina risiede un complesso balletto meccanico, una coreografia di precisione che determina le prestazioni, l'efficienza e la longevità del propulsore. Questo intricato meccanismo è la fasatura del motore, un concetto fondamentale che, sebbene possa apparire tecnico, è la chiave per comprendere come un motore a combustione interna trasformi il carburante in movimento. L'intero sistema di distribuzione, sia esso a cinghia o a catena, è il cuore della sincronizzazione del motore, essenziale per le sue prestazioni, efficienza e longevità.
Il Ciclo Otto: Il Ritmo del Motore a Benzina

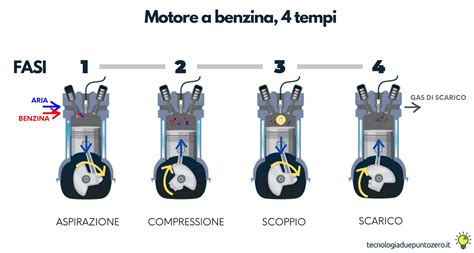

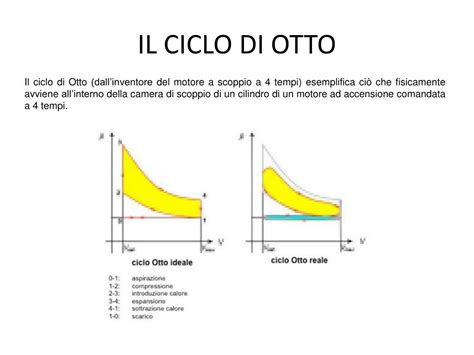

Ma nel mondo dei motori le fasi sono i “tempi” che scandiscono il funzionamento del motore a combustione interna. Per il ciclo Otto, ovvero quello che caratterizza i motori a benzina, e per il ciclo Diesel, le fasi sono 4: aspirazione, compressione, espansione e scarico a differenza del motore a 2 tempi dove sono soltanto due. Il Ciclo Otto è il principio di funzionamento del motore a 4 tempi a benzina descrive, dal punto di vista termodinamico, cosa succede a una massa di gas soggetta a cambiamenti di pressione, temperatura, volume, aggiunta di calore o sottrazione di calore. La massa di gas che è soggetta a tali cambiamenti è chiamato sistema. Il sistema, in questo caso, è definito come il fluido (gas) presente all’interno del cilindro.
Fase di Aspirazione: Il Respiro del Motore
Nella fase di aspirazione del ciclo Otto il pistone si muove verso il basso a causa del moto di rotazione dell’albero motore, creando una depressione all’interno del cilindro. La valvola di aspirazione è aperta e la depressione richiama all’interno del cilindro i gas freschi, ovvero la miscela aria benzina, o solo aria nel caso di iniezione diretta. Questo movimento discendente del pistone, guidato dalla rotazione dell'albero motore, è il primo passo nel ciclo, preparando la camera di combustione per il processo successivo.
Fase di Compressione: Preparazione alla Scintilla

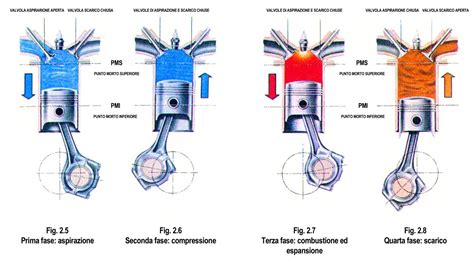

Nella fase di compressione del ciclo Otto le valvole sono entrambe chiuse e il pistone salendo comprime la miscela aria benzina precedentemente introdotta nel cilindro. L'ascesa del pistone riduce drasticamente il volume della camera di combustione, aumentando la pressione e la temperatura della miscela. Questo innalzamento della temperatura è cruciale, poiché prepara la miscela per una combustione rapida ed efficiente. Poco prima che il pistone arrivi al punto morto superiore (PMS), ovvero il punto più alto che il pistone raggiunge nel suo moto all’interno del cilindro, tra gli elettrodi della candela scocca la scintilla che causa la combustione della miscela aria benzina. La fasatura dell'accensione, ovvero il momento esatto in cui la candela genera la scintilla, è di importanza capitale. La scintilla deve scoccare quando la miscela aria-carburante è al massimo nella camera di combustione, fornendo la massima potenza per il carburante. È importante che i segni coincidano, ESATTAMENTE.
Fase di Espansione: La Forza Motrice
La combustione istantanea della miscela aria-benzina genera un'enorme quantità di energia sotto forma di calore e pressione. Questa rapida espansione dei gas spinge con forza il pistone verso il basso. Questa è la fase di lavoro del motore, dove l'energia chimica del carburante viene convertita in energia meccanica, trasferita all'albero motore e, infine, alle ruote, generando la potenza che muove il veicolo. L'efficacia di questa spinta dipende direttamente dall'efficienza della compressione e dalla precisione della scintilla.
Fase di Scarico: L'Eliminazione dei Residui
Nella fase scarico del ciclo Otto la valvola di scarico si apre e i gas combusti escono dal motore riversandosi, attraverso il collettore di scarico, nei sistemi antinquinamento e infine disperdendosi nell’atmosfera. Il pistone risale verso il punto morto superiore e completa l’espulsione dei gas dal cilindro. Questo movimento di risalita del pistone, con la valvola di scarico aperta, assicura che la camera di combustione sia il più possibile libera dai gas residui, preparandola per il nuovo ciclo di aspirazione. È quindi chiaro il motivo per cui questo ciclo di funzionamento viene detto a quattro tempi.
Confronto con il Ciclo Diesel
Nelle fasi del motore il ciclo Otto ed ciclo Diesel sono simili ma presentano delle significative differenze. La fase di compressione nel motore diesel è analoga a quella dei motori a ciclo otto, con la differenza che il rapporto di compressione è più elevato, per permettere il raggiungimento di una temperatura finale di compressione abbastanza elevata da poter incendiare il carburante che verrà iniettato nel cilindro alla fine della fase. Infatti, mentre nei motori a benzina la combustione è innescata da una scintilla, nei motori Diesel l'aria viene compressa a tal punto da raggiungere temperature elevatissime; il gasolio viene poi iniettato in quest'aria calda e si autoaccende. Infine le fasi di espansione e scarico nel ciclo Diesel sono uguali a quelle nel ciclo Otto.
Capiamo Cosa Cambia Davvero fra Diesel e Benzina (ciclo Diesel e Otto) - Diesel Vs. Benzina Ep.1
Il Sistema di Distribuzione: Il Maestro d'Orchestra Meccanico
Il sistema di distribuzione, sia esso a cinghia o a catena, è il cuore della sincronizzazione del motore, essenziale per le sue prestazioni, efficienza e longevità. Gates Industrial, con la sua vasta esperienza nei sistemi di trasmissione di potenza del motore, dalle cinghie tradizionali alle catene di distribuzione di recente introduzione, comprende l'importanza vitale di ogni componente del motore. Il sistema di distribuzione a catena sincronizza, tra gli altri componenti, la rotazione dell'albero a gomiti (parte inferiore del motore) con l'albero a camme (parte superiore), assicurando che le valvole si aprano e si chiudano nel momento preciso rispetto alla posizione del pistone. Questa sincronizzazione è così critica che anche un piccolo disallineamento può alterare significativamente la fasatura di apertura e chiusura delle valvole rispetto alla posizione del pistone, influenzando la combustione e le prestazioni complessive del motore, che spesso porta a un aumento del consumo di carburante e delle emissioni inquinanti, un aspetto critico oggi.

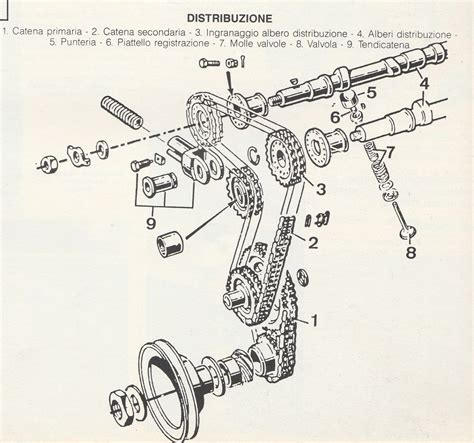

Componenti Chiave di un Sistema a Catena
Un sistema di distribuzione a catena è composto da diversi elementi che lavorano in sinergia per mantenere la precisione richiesta:
- Catene/e: Un robusto componente metallico che trasmette con precisione il movimento tra i pignoni. La catena è il collegamento diretto tra la rotazione dell'albero motore e quella dell'albero a camme, garantendo che i loro movimenti siano correlati con un rapporto fisso.
- Tenditore (idraulico o meccanico): Mantiene la corretta tensione della catena, compensando l'allentamento dovuto all'usura e assorbendo le vibrazioni. Un tenditore efficiente previene il "flottamento" della catena, che potrebbe causare saltellamenti o un funzionamento rumoroso.
- Guide (fisse e girevoli/mobili): Parti progettate per guidare il percorso della catena, ridurre il rumore e prevenire il contatto con altre parti del motore. Possono usurarsi, danneggiarsi o rompersi, compromettendo l'integrità del sistema.
- Pignoni (albero motore e albero a camme): Ruote dentate che ingranano con la catena. La loro precisione e integrità sono fondamentali per un corretto accoppiamento con la catena e per trasmettere il movimento senza slittamenti.
Problemi Comuni e Diagnosi del Sistema di Distribuzione
L'affidabilità di un sistema di distribuzione non è garantita a vita e una serie di fattori può portare a malfunzionamenti, impattando direttamente sulla fasatura del motore.
Fattori di Usura e Deterioramento
- Qualità o tipo di olio errati: L'olio deve avere la viscosità e soddisfare le specifiche esatte raccomandate dal produttore (API, norme ACEA, specifiche OEM). Un olio inadeguato può non fornire la corretta lubrificazione e pressione idraulica necessaria, specialmente per i tenditori idraulici.
- Filtro dell'olio intasato o di scarsa qualità: Se il filtro è intasato (ad esempio, perché non è stato sostituito in tempo) o è di scarsa qualità, non è in grado di rimuovere efficacemente le particelle metalliche e altri contaminanti abrasivi dall'olio. Questi contaminanti possono accelerare l'usura di tutti i componenti del sistema.
- Diluizione del carburante dell'olio (motori diesel con DPF): Nei moderni motori diesel con filtro antiparticolato diesel (DPF), i cicli di rigenerazione a volte comportano post-iniezioni di carburante. Se queste non vengono completate correttamente, una piccola quantità di carburante può finire nell'olio motore, riducendone la viscosità e compromettendo la lubrificazione e la pressione idraulica del tenditore.
Guasti Critici del Tenditore
I guasti del tenditore sono particolarmente critici. Il tenditore è fondamentale per mantenere la corretta tensione e assorbire le vibrazioni. Può non riuscire per vari motivi:
- Tenditori idraulici: Possono fallire a causa di perdita di pressione dell'olio (da perdite interne, ostruzione dei passaggi, valvola anti-drainback difettosa che causa rumore di avviamento a freddo).
- Tenditori meccanici: Possono fallire a causa di fatica o rottura della molla o usura del meccanismo a cricchetto (se in dotazione).
Un guasto al tenditore causa tensione insufficiente, facendo vibrare eccessivamente la catena, urtare contro le guide ("schiaffo della catena") e subire carichi d'urto irregolari. Quando la catena si allunga a causa dell'usura accumulata dal funzionamento, la sincronizzazione viene progressivamente persa.
Segni di Allarme e Rottura
- Trucioli di metallo in olio: Un grave segno di eccessiva usura da attrito. La presenza di particelle metalliche nell'olio indica che i componenti del sistema di distribuzione stanno cedendo.
- Pezzi di plastica nella coppa dell'olio: Un segno inconfondibile di rottura delle guide in plastica, che sono progettate come componenti sacrificali ma la cui rottura indica un grave problema e un potenziale blocco della pompa dell'olio.
Il tenditore svolge un ruolo cruciale nella longevità e nel corretto funzionamento del sistema di distribuzione. Quando si guasta e non riesce a mantenere una tensione adeguata, consente un gioco eccessivo che accelera notevolmente l'usura della catena, dei pignoni e delle guide, oltre ad aumentare il rischio che la catena salti un dente. Le guide dirigono la catena.
Procedure di Sostituzione: Precisione e Completezza
Di fronte ai sintomi descritti, la tentazione potrebbe essere quella di cambiare solo il componente danneggiato. Tuttavia, questa è una pratica rischiosa e poco professionale. Eseguire la sostituzione del kit seguendo le migliori procedure è importante quanto l'utilizzo di componenti di qualità.
Pulizia e Verifica Fondamentale
- Pulizia accurata: Prima dell'avviamento, pulire l'area del motore. Se sono state trovate delle guide rotte, è imperativo rimuovere la coppa dell'olio e pulire meticolosamente sia la coppa che lo schermo/filtro di raccolta della pompa dell'olio per rimuovere eventuali frammenti di plastica o metallici. La presenza di detriti può causare danni immediati alla nuova pompa dell'olio o al nuovo sistema di distribuzione.
- Verifica manuale IMPORTANTE: Una volta assemblato l'intero kit e impostata la tensione iniziale, girare manualmente il motore utilizzando un apposito attrezzo sul bullone dell'albero a gomiti per almeno due giri completi (720° di rotazione dell'albero a gomiti). Questo passaggio è vitale per verificare che non ci siano interferenze tra valvole e pistoni (nei motori a interferenza) e per assicurarsi che la catena si sia posizionata correttamente sui pignoni e che la fasatura sia corretta. Questo controllo manuale previene danni catastrofici che si verificherebbero se la catena saltasse un dente o se ci fosse un disallineamento.
I kit Gates sono progettati per garantire la massima compatibilità e durata. La catena di distribuzione è un componente fondamentale del motore dell'auto. Sebbene sia progettato per durare nel tempo, non è immune all'usura. Una diagnosi corretta, la manutenzione dell'olio e una revisione completa del sistema sono fondamentali per l'affidabilità del motore a lungo termine. La fasatura si riferisce all'accensione e al processo con cui le candele si accendono. È importante che i segni coincidano, ESATTAMENTE. Per ulteriori dettagli sulle specifiche del motore di piccole dimensioni e sulle informazioni tecniche di assistenza, consultare il Manuale di riparazione Briggs and Stratton.
