La manutenzione dei moderni sistemi di servosterzo elettrico (EPS) e dei dispositivi di assistenza alla guida, come l'Hill Holder, rappresenta una sfida tecnica di crescente complessità per le officine meccaniche. Quando si interviene su componenti critiche come il piantone dello sterzo, specialmente su modelli come la Lancia Delta 1.6 JTDM, la precisione nelle procedure di calibrazione e la corretta interpretazione dei segnali diagnostici sono fondamentali per evitare anomalie persistenti.
Il bloccasterzo elettronico e le problematiche post-sostituzione
Un caso tipico che si presenta in officina riguarda il bloccaggio dello sterzo o l'indurimento del comando. In seguito alla sostituzione del bloccasterzo elettronico, è frequente riscontrare la permanenza di spie di avaria relative all'angolo di sterzata e all'Hill Holder. Questo fenomeno si verifica spesso quando il sistema non riesce a completare correttamente la procedura di allineamento, un problema che si accentua nel caso in cui venga installato un piantone usato proveniente da un altro veicolo, come la Fiat Bravo, che condivide gran parte dell'architettura elettronica.
La diagnosi iniziale deve sempre passare attraverso l'analisi degli errori presenti nel Body Computer. Se il piantone non è perfettamente conforme o se la calibrazione non è andata a buon fine, il sistema potrebbe rilevare un segnale errato sul servosterzo. È necessario verificare gli errori attuali entrando direttamente nella centralina ABS, poiché il corretto funzionamento dell'Hill Holder è strettamente interdipendente dai dati forniti dal sensore di angolo di sterzata.
Procedure di calibrazione e strumenti diagnostici
Per risolvere le avarie, l'utilizzo di strumenti come Multiecuscan o diagnosi professionali è indispensabile. Tuttavia, la semplice procedura di "ruotare lo sterzo a destra e sinistra" spesso non è sufficiente se il software non comunica correttamente con la centralina EPS.
Con Multiecuscan è fondamentale seguire una sequenza precisa:
- Accedere alla centralina dell'elettroguida.
- Eseguire tutte le tarature specifiche del sensore angolo di sterzata.
- Solo una volta che queste sono andate a buon fine, procedere con l'accesso alla centralina ABS per resettare i parametri.
L'esperienza insegna che, nella sostituzione dell'intero piantone EPS, la calibrazione corretta dovrebbe portare allo spegnimento di tutte le spie. Se nel Body Computer non si riscontrano errori ma le spie rimangono accese, il problema potrebbe risiedere in una mancata sincronizzazione tra il sensore di coppia del piantone e la logica di controllo dell'ABS.
Calibrazione del sensore dell'angolo di sterzo della VW Golf 7 / impostazioni di base / VCDS
Il ruolo del sistema Hill Holder e le interconnessioni elettriche
Il sistema Hill Holder, integrato nel modulo ABS/ESP, gestisce la pressione dei freni in pendenza. Spesso, le avarie segnalate sul quadro strumenti non dipendono dal piantone, ma da componenti periferici. Il sistema si attiva sotto condizioni specifiche: pedale freno premuto, pendenza superiore al 2%, veicolo fermo e pedale frizione premuto.

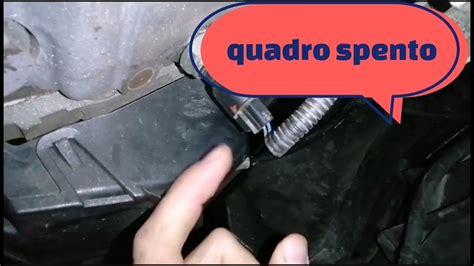

Un errore comune è collegare l'avaria Hill Holder esclusivamente al sensore di sterzo. Tuttavia, codici guasto come C1216 (interruttore pedale frizione) o C1217 (interruttore retromarcia) sono indicatori chiari di un problema elettrico altrove. Ad esempio, un connettore dell'interruttore della retromarcia danneggiato o mal riparato può causare contatti intermittenti a causa delle vibrazioni del fondo stradale, innescando l'avaria nel sistema.
Analisi delle vibrazioni e rumori anomali nello sterzo
Oltre alle spie di errore, un altro aspetto critico riguarda i rumori meccanici (i cosiddetti "tonfi" sordi) che possono comparire dopo la sostituzione del piantone o in seguito a modifiche alla regolazione del volante. Questi rumori, avvertibili specialmente durante le manovre di ritorno dello sterzo in posizione centrale, possono indicare un montaggio non perfettamente in asse o una tensione meccanica residua nel piantone EPS.
È fondamentale verificare che non vi siano interferenze tra il piantone e le plastiche di copertura dopo la regolazione dell'altezza o della profondità del volante. La correlazione tra la sostituzione del piantone e la comparsa di rumori deve spingere il tecnico a controllare il serraggio dei bulloni di fissaggio e l'integrità dei giunti del piantone stesso. In molti casi, la risoluzione definitiva del problema richiede non solo una calibrazione software, ma un controllo fisico accurato di tutti i vincoli meccanici del sistema di sterzo.
Integrazione diagnostica: Dalla centralina ABS al Body Computer
Per una diagnostica efficace, è necessario collegare lo strumento non solo al Body Computer, ma interagire in modo mirato con la centralina ABS. Se la diagnosi generica non permette di entrare nelle funzioni avanzate del sistema ABS, l'utilizzo di interfacce con switch (come richiesto per i veicoli del Gruppo Fiat) è l'unica via per bypassare il blocco di comunicazione.
Il sistema ABS/ESP riceve costantemente segnali dal sensore di angolo sterzo, dall'interruttore frizione e dall'interruttore retromarcia. Se uno di questi segnali è incoerente, il sistema va in protezione, disabilitando l'Hill Holder e accendendo le spie di avaria. La strategia corretta consiste nel:
- Verificare la coerenza dei parametri in tempo reale tramite diagnosi.
- Isolare i componenti elettrici (connettori, interruttori) prima di procedere con ulteriori tentativi di allineamento software.
- Assicurarsi che il piantone usato montato sia compatibile con la versione software del Body Computer dell'auto in lavorazione.
La complessità di questi sistemi dimostra come la moderna riparazione automobilistica richieda una combinazione di competenze elettriche, meccaniche e informatiche, dove ogni singolo parametro diagnostico gioca un ruolo cruciale nella corretta funzionalità del veicolo.
