Il Filtro Antiparticolato (FAP/DPF) per Fiat Punto Multijet: Funzionamento, Diagnosi e Manutenzione

Il Filtro Antiparticolato (FAP o DPF) è un componente cruciale nei moderni sistemi di scarico dei veicoli diesel, progettato per ridurre le emissioni nocive di particolato. La sua presenza è diventata sempre più comune, spinta da normative ambientali stringenti. Per i proprietari di Fiat Punto Multijet, comprendere il funzionamento, le potenziali problematiche e le corrette procedure di manutenzione di questo dispositivo è fondamentale per garantire prestazioni ottimali del veicolo e per evitare costose riparazioni.

Costituzione e Funzionamento del Filtro Antiparticolato

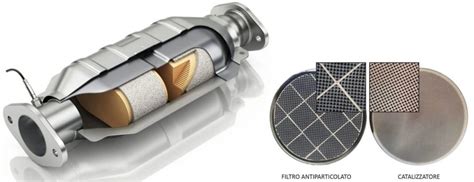

Il filtro antiparticolato, sia esso di tipo FAP o DPF, è integrato nell'impianto di scarico e affianca la marmitta catalitica. La sua struttura si basa su un supporto monolitico, tipicamente realizzato in carburo di silicio poroso. Questo materiale è progettato per agire come una vera e propria "trappola meccanica", catturando le particelle di fuliggine e altre polveri fini emesse dal motore.

L'efficacia del filtro risiede nella sua capacità di intrappolare il particolato (PM10, una unità di misura del diametro delle polveri), impedendone il rilascio nell'atmosfera. Tuttavia, questa funzione di "trappola" implica una necessità intrinseca di pulizia periodica, poiché i canali filtranti tendono a intasarsi con l'accumulo di particolato.

Le Due Principali Tipologie: FAP e DPF

I costruttori automobilistici impiegano fondamentalmente due tipologie di sistemi filtranti per il particolato: FAP (Filtres à Particules) e DPF (Diesel Particulate Filter). Sebbene entrambi abbiano lo stesso obiettivo finale, presentano differenze sostanziali nella struttura e nel meccanismo di funzionamento.

Il Sistema FAP (Filtres à Particules)

Il termine FAP è una denominazione commerciale originariamente associata ai filtri antiparticolato utilizzati dai veicoli del gruppo Peugeot-Citroen (Gruppo PSA). Questa tecnologia è stata tra le prime ad essere introdotta su vetture di serie, equipaggiando inizialmente il motore 2.2 HDI della Peugeot 607. Successivamente, il suo impiego è stato esteso alla motorizzazione 2.0 HDI e, di conseguenza, a un numero maggiore di veicoli, incluse le auto prodotte dalla joint-venture FIAT-PSA, come la Fiat Ulisse e la Lancia Phedra.

Dal punto di vista tecnico, il FAP appartiene alla categoria dei filtri che richiedono l'uso di additivi per facilitare il processo di rigenerazione. Questi additivi, a base di ossidi di cerio e ferro (commercialmente noti come "Eolys"), hanno il compito di abbassare la temperatura necessaria alla combustione del particolato intrappolato. Grazie all'additivo, la rigenerazione può avvenire a temperature di circa 450°C. Essendo stati tra i primi filtri antiparticolato installati su larga scala, le problematiche, i metodi di manutenzione e riparazione associati ai sistemi FAP sono generalmente ben noti.

Il Sistema DPF (Diesel Particulate Filter)

I filtri definiti DPF, invece, operano senza l'ausilio di additivi. Per raggiungere le temperature necessarie alla combustione del particolato, questi sistemi fanno affidamento su strategie che innalzano maggiormente la temperatura dei gas di scarico, portandola a 600-650°C. Per agevolare ulteriormente questo processo, la struttura interna dei filtri DPF è spesso rivestita con metalli nobili, che agiscono come catalizzatori, promuovendo la reazione di ossidazione del particolato.

Il vantaggio principale di un sistema DPF senza additivo è l'eliminazione della necessità di rifornire periodicamente il serbatoio dell'additivo, un liquido costoso e potenzialmente pericoloso per la salute umana. Tuttavia, questa soluzione presenta anche degli svantaggi. Le temperature di rigenerazione più elevate possono mettere sotto stress altri componenti del sistema di scarico. Inoltre, per raggiungere tali temperature, i motori diesel dotati di DPF richiedono iniezioni di carburante supplementari (post-iniezioni) più intense. Queste post-iniezioni, sebbene necessarie per la rigenerazione, possono portare a una diluizione dell'olio motore con gasolio, un fenomeno che può accelerare il deterioramento dell'olio lubrificante e richiedere intervalli di cambio olio più ravvicinati rispetto alla manutenzione programmata standard.

La Rigenerazione del Filtro Antiparticolato

La rigenerazione è il processo vitale che permette al filtro antiparticolato di espellere il particolato accumulato. Questo processo di "pulizia" è essenziale per evitare il completo intasamento del filtro e il conseguente malfunzionamento del motore. Esistono diverse modalità di rigenerazione:

Rigenerazione Spontanea (o Automatica)

La rigenerazione spontanea avviene quando le condizioni operative del veicolo permettono al sistema di raggiungere autonomamente le temperature necessarie per bruciare il particolato. Questo scenario ideale si verifica tipicamente durante la guida autostradale, a regimi motore elevati e costanti, per periodi prolungati.

Durante la rigenerazione spontanea, la centralina motore attua diverse strategie per aumentare la temperatura dei gas di scarico. Una di queste consiste nelle "post-iniezioni" di carburante, che vengono iniettate dopo il punto morto superiore (PMS) del pistone. Questo carburante incombusto entra nel sistema di scarico e brucia nel catalizzatore ossidante posto prima del filtro, aumentando la temperatura dei gas. Nei sistemi DPF, la presenza di metalli nobili catalizzatori facilita ulteriormente questo processo.

Nei sistemi FAP, per abbassare la soglia di rigenerazione, il carburante viene additivato. Questo permette al particolato di bruciare a temperature inferiori (circa 450°C), rendendo la rigenerazione spontanea più probabile anche in condizioni di guida meno estreme.

Tuttavia, è importante notare che le soglie di temperatura e carico necessarie per attivare in modo spontaneo la rigenerazione sono spesso difficili da raggiungere nei normali profili di guida urbana, caratterizzati da brevi tragitti e frequenti arresti.

Per migliorare la guidabilità durante la rigenerazione spontanea, la centralina motore può intervenire sulla pressione di sovralimentazione del turbo, riducendola per compensare l'aumento di coppia generato dalle post-iniezioni. Inoltre, la farfalla motorizzata può essere parzialmente chiusa per ridurre la quantità di aria aspirata dal motore, contribuendo a mantenere la temperatura dei gas di scarico elevata.

Rigenerazione Service (o Forzata)

Quando le condizioni di guida non consentono la rigenerazione spontanea e il filtro inizia a intasarsi in modo significativo, la centralina motore può richiedere una rigenerazione "service". Questa procedura viene gestita dalla centralina, ma deve essere attivata manualmente da un tecnico d'officina attraverso l'utilizzo di uno strumento diagnostico specifico.

La rigenerazione service è una procedura controllata che porta il motore e il sistema di scarico alle condizioni ottimali per la combustione del particolato. È una soluzione fondamentale quando il filtro è parzialmente intasato e il veicolo manifesta i primi sintomi di malfunzionamento.

Conseguenze dell'Intasamento del Filtro

L'accumulo di particolato nel filtro antiparticolato porta a una serie di conseguenze negative per il veicolo:

• Aumento della Contropressione: Il particolato intrappolato aumenta la resistenza al flusso dei gas di scarico, incrementando la contropressione nel sistema.
• Decadimento delle Prestazioni: L'aumento della contropressione ostacola il corretto funzionamento del motore, portando a una riduzione della potenza e a un aumento dei consumi.
• Diluizione dell'Olio Motore: Le post-iniezioni di carburante, necessarie per la rigenerazione, possono causare una parziale trafilatura di gasolio nella coppa dell'olio. Questo fenomeno diluisce l'olio motore, compromettendone le proprietà lubrificanti e riducendone la durata.
• Accensione delle Spie di Avvertimento: L'eccessivo intasamento del filtro viene segnalato al conducente attraverso l'accensione di spie dedicate sul cruscotto: la spia del filtro antiparticolato e/o la spia di avaria motore (MIL - Malfunction Indicator Lamp).

Parametri di Gestione del Filtro Antiparticolato

La centralina controllo motore (ECU) monitora costantemente diversi parametri per gestire il funzionamento del filtro antiparticolato e attivare le opportune strategie di rigenerazione. Tra i parametri più importanti troviamo:

• Chilometri percorsi dall'ultima rigenerazione: Questo parametro, impostato a 0 km al termine di ogni rigenerazione completata con successo o dopo la sostituzione del filtro, indica alla centralina quando è il momento di pianificare una nuova rigenerazione.
• Chilometri percorsi dall'ultima sostituzione del filtro: Similmente al precedente, questo valore viene azzerato in caso di sostituzione del filtro antiparticolato.
• Intasamento filtro del particolato: Questo è un parametro calcolato dalla centralina, basato su diversi fattori come la contropressione, la temperatura dei gas di scarico e il numero di rigenerazioni effettuate. Un valore elevato indica un filtro prossimo all'intasamento completo.
• Temperatura dell'acqua motore: Una temperatura di esercizio corretta è fondamentale per il buon funzionamento del motore e per l'efficacia delle rigenerazioni. Un termostato malfunzionante che mantiene il motore a temperature troppo basse può compromettere il calcolo dell'intasamento del filtro.

Sensori Chiave del Sistema

Il corretto funzionamento del filtro antiparticolato dipende dall'accuratezza delle informazioni fornite da specifici sensori:

• Sensore di Temperatura (PTC): Misura la temperatura dei gas di scarico in diversi punti del sistema, fornendo dati essenziali per la gestione delle rigenerazioni.
• Sensore di Pressione Differenziale: Questo è uno dei sensori più critici. Misura la differenza di pressione tra l'ingresso e l'uscita del filtro antiparticolato. Un aumento di questa differenza indica un crescente intasamento del filtro. Il segnale di questo sensore permette alla centralina di monitorare lo stato di intasamento e di attuare le strategie di rigenerazione.

Un controllo pratico su questo sensore, in caso di errori non cancellabili, prevede il suo smontaggio e un leggero battito sul palmo della mano. L'eventuale fuoriuscita di acqua nerastra indica la presenza di condensa al suo interno, un fenomeno che può verificarsi su vetture nuove con pochi chilometri che non hanno ancora completato il primo ciclo di rigenerazione. Questa condensa può causare una falsa lettura di pressione elevata, simulando un filtro intasato e generando errori come il P1206.

Codici di Errore Comuni e Malfunzionamenti Frequenti

L'insorgenza di problemi legati al filtro antiparticolato può manifestarsi con diversi codici di errore memorizzati nella centralina motore:

• Spia filtro del particolato (DPF) accesa: Segnale generico di un problema con il sistema.
• Spia avaria motore (MIL) accesa e errore P1206: Indica un problema di I° Livello, spesso legato a un intasamento o a un malfunzionamento del sensore di pressione differenziale.
• Spia avaria motore (MIL) accesa e errore P2002: Indica un problema di II° Livello, generalmente associato a un intasamento critico del filtro o a un problema più profondo nel sistema di rigenerazione.
• Errore P2135: Plausibilità tra sensore pedale acceleratore 1 e sensore pedale acceleratore 2. Sebbene non direttamente legato al filtro antiparticolato, un errato funzionamento del pedale acceleratore può influenzare la gestione del motore e, indirettamente, le strategie di rigenerazione.

Tra i malfunzionamenti più frequenti che possono portare all'intasamento o al danneggiamento del filtro antiparticolato troviamo:

Errato Funzionamento del Termostato

Un termostato che non mantiene la corretta temperatura di esercizio del motore (idealmente intorno agli 88°C) può causare problemi significativi. Se il motore opera a temperature troppo basse, la centralina motore calcola in modo errato la quantità di particolato accumulato nel filtro (un calcolo in difetto). Questa discrepanza tra il particolato effettivo e quello stimato dalla centralina può portare a un'incoerenza tra la percentuale di intasamento calcolata e la contropressione reale di scarico.

La diagnosi di questo problema può essere effettuata durante un test drive, mantenendo il motore a regime costante tra 70 e 90 Km/h in 4ª o 5ª marcia, e monitorando con uno strumento diagnostico che la temperatura dell'acqua motore rimanga costantemente superiore a 85°C.

Errato Funzionamento del Debimetro (Sensore Massa Aria)

Il debimetro, o sensore massa aria, è responsabile della misurazione della quantità d'aria che entra nel motore. Un suo malfunzionamento, anche con letture apparentemente corrette a minimo, può portare a un'elevata produzione di fumosità allo scarico. Questo particolato in eccesso può contribuire all'intasamento prematuro del filtro antiparticolato. La diagnosi di problemi al debimetro può essere complessa, poiché un suo difetto non sempre si manifesta con letture anomale a tutti i regimi.

Problemi agli Iniettori

La corretta nebulizzazione del carburante da parte degli iniettori è fondamentale per una combustione efficiente e per la rigenerazione del filtro. Problemi agli iniettori, come un errato getto o una non corretta quantità di iniezione, possono portare a una combustione incompleta e a un aumento del particolato.

Per motori di cilindrata compresa tra 1900 e 2500 cc, il quantitativo di carburante per iniezione non dovrebbe superare i 480 mg/iniezione. Per motori di circa 1300 cc, questo valore può essere inferiore. È cruciale verificare la presenza e lo spessore delle rondelle nella sede dell'iniettore; generalmente, deve essere presente una sola rondella.

Presenza di Olio nel Circuito di Aspirazione

La presenza di olio nel circuito di aspirazione, visibile nelle tubazioni all'ingresso del compressore e fino al collettore di aspirazione, può indicare problemi al turbocompressore o al sistema di ventilazione del carter (PCV). Questo olio, finendo nella camera di combustione, può contribuire alla formazione di particolato e all'intasamento del filtro antiparticolato.

Malfunzionamenti del Turbocompressore

Un turbocompressore che non raggiunge la massima pressione di sovralimentazione prevista, o che presenta perdite d'aria nelle tubazioni o nell'intercooler, può influenzare negativamente la combustione e aumentare la produzione di particolato. In molti casi, anomalie al turbo sono segnalate da specifici codici di errore nella centralina motore. L'analisi dello stato delle tubazioni e dell'intercooler è fondamentale per escludere perdite d'aria; in assenza di perdite, potrebbe essere necessario sostituire il turbocompressore.

Problemi alla Valvola EGR

La valvola EGR (Exhaust Gas Recirculation) ha il compito di ricircolare una parte dei gas di scarico nel collettore di aspirazione per ridurre le emissioni di ossidi di azoto (NOx). Tuttavia, una valvola EGR malfunzionante, bloccata aperta o chiusa, o con depositi carboniosi, può alterare la combustione e contribuire all'aumento del particolato. I problemi alla valvola EGR sono spesso tra i più difficili da diagnosticare, anche se la centralina motore può generare codici di errore specifici in caso di anomalie gravi. La pulizia della valvola può essere una soluzione efficace su veicoli con elevato chilometraggio.

Procedure di Diagnosi e Riparazione in Officina

Una diagnosi efficace del sistema filtro antiparticolato richiede un approccio metodico e l'utilizzo di strumentazione diagnostica avanzata.

Diagnosi Preliminare

1. Lettura Codici di Errore: Il primo passo consiste nella lettura di tutti i codici di errore memorizzati nella centralina motore.
2. Analisi dei Parametri in Tempo Reale: Utilizzando uno strumento diagnostico, è fondamentale analizzare i parametri in tempo reale relativi al sistema di scarico, al motore e al turbo. Particolare attenzione va posta ai valori del sensore di pressione differenziale, alle temperature dei gas di scarico, alla pressione di sovralimentazione, alla quantità di carburante iniettata e ai parametri relativi al debimetro e alla valvola EGR.
3. Controllo Visivo: Ispezionare visivamente il filtro antiparticolato, le tubazioni ad esso collegate, il catalizzatore e i sensori per verificare la presenza di danni fisici, perdite o ostruzioni anomale.

Procedure di Intervento

• Rigenerazione Service: Se il filtro è parzialmente intasato e i parametri lo consentono, si può tentare una rigenerazione service tramite strumento diagnostico. Questa procedura può risolvere molti problemi legati all'intasamento lieve.
• Pulizia del Filtro: In alcuni casi, se il filtro non è danneggiato strutturalmente, è possibile procedere con una pulizia esterna o interna tramite prodotti specifici o tramite macchinari dedicati.
• Sostituzione del Filtro: Se il filtro è irreparabilmente danneggiato, completamente ostruito, o se i cicli di rigenerazione non sono più efficaci, la sostituzione del filtro antiparticolato è l'unica soluzione. Dopo la sostituzione, è imperativo eseguire la procedura "Sostituzione filtro del particolato" tramite strumento diagnostico, che azzererà i parametri relativi al chilometraggio e alle rigenerazioni, permettendo alla centralina di inizializzare il nuovo componente.
• Riparazione/Sostituzione Componenti Correlati: In base alla diagnosi, potrebbe essere necessario intervenire su altri componenti come il termostato, il debimetro, gli iniettori, la valvola EGR o il turbocompressore.

Suggerimenti Pratici per la Diagnosi

• Verificare il Livello dell'Olio: Mantenere sempre il livello dell'olio motore tra il minimo e il massimo. Un livello eccessivo può indicare diluizione con gasolio.
• Controllare la Presenza di Condensa: Come accennato, la presenza di condensa nel sensore di pressione differenziale su vetture nuove può causare errori. Verificare e, se necessario, rimuovere la condensa.
• Test Drive Mirati: Effettuare test drive specifici per verificare il comportamento del sistema in diverse condizioni di carico e regime motore. Monitorare attentamente i parametri durante questi test.
• Non Ignorare le Spie: Le spie sul cruscotto sono segnali importanti. Ignorarle può portare a danni maggiori e più costosi.

La corretta gestione e manutenzione del filtro antiparticolato sulla Fiat Punto Multijet sono essenziali per la longevità del veicolo e per il rispetto delle normative ambientali. Una diagnosi accurata e interventi tempestivi da parte di personale qualificato garantiranno il corretto funzionamento del sistema e preverranno complicazioni future.
