Filo per Airbag: Comprendere e Risolvere i Problemi di Connettività

I moderni sistemi di sicurezza dei veicoli, come gli airbag, sono elementi cruciali per la protezione degli occupanti in caso di collisione. Tuttavia, la loro efficacia dipende dall'integrità di ogni componente, inclusi i fili e i connettori che li compongono. Un malfunzionamento, anche minimo, in questi collegamenti può compromettere l'intero sistema, rendendo l'airbag inefficace e accendendo la temuta spia di avaria sul cruscotto. Questo articolo approfondisce le problematiche relative ai fili per airbag, concentrandosi in particolare sullo spinotto sotto il sedile passeggero e sul fondamentale "cavo a spirale" (o molla a spirale), esplorando le cause dei guasti, i sintomi, le soluzioni e le precauzioni necessarie per la manutenzione.

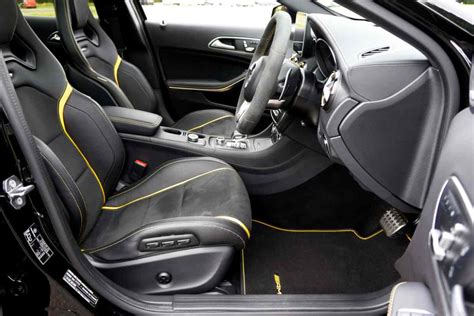

Lo Spinotto Sotto il Sedile Passeggero: Un Nido di Cavi e Potenziali Guasti

In passato, e ancora oggi, si è spesso parlato di avarie all'airbag la cui causa è stata ricondotta allo spinotto situato sotto il sedile passeggero. Questa zona è un vero e proprio "casino di cavi e cavetti", e la sua posizione la rende vulnerabile a movimenti, sporco e usura, che possono portare a connessioni intermittenti o guasti completi. Quando la spia dell'airbag si accende subito all'accensione dell'auto, o dopo qualche decina di secondi, per poi spegnersi magari dopo aver percorso molta strada, e riapparire non appena si spegne e si rimette in moto la macchina, è probabile che il problema risieda in un contatto difettoso in questo spinotto.

Molti si chiedono come intervenire una volta individuato lo spinotto. Le opzioni principali sono cambiarlo, distaccarlo o pulirlo. Se si opta per la pulizia, è fondamentale agire con cautela. L'uso di spray specifici per contatti elettrici può essere utile, ma è essenziale non esagerare. È possibile anche "migliorarne" l'efficacia con una goccia di alcol isopropilico, posto direttamente sulle setole di un CD di pulizia (se applicabile a componenti elettronici specifici, in genere si riferisce alla pulizia di lenti laser, ma il principio di cautela si applica). Tuttavia, data la delicatezza del sistema airbag, l'intervento su questi componenti dovrebbe essere eseguito con estrema prudenza e, preferibilmente, da personale qualificato.

Il Cavo a Spirale (Molla a Spirale): Il Cuore del Collegamento al Volante

Un componente cruciale ma spesso trascurato nei moderni sistemi di sicurezza dei veicoli è la molla dell'orologio, comunemente chiamata cavo a spirale. Funge da tramite tra il volante del veicolo e il sistema airbag: senza di esso, l'airbag non può attivarsi, il clacson non può suonare e i comandi al volante non possono essere comunicati. Senza di esso, ciascuna di queste funzioni sarebbe resa impossibile, compromettendo la sicurezza e la comodità di guida.

Un cavo a spirale, spesso chiamato "molla a spirale", è un componente fondamentale del meccanismo di sterzo di un veicolo. Consente la trasmissione di segnali elettrici tra il volante e altri sistemi, come i meccanismi di attivazione degli airbag, il clacson e i comandi audio, consentendo al contempo la rotazione del volante. Il termine "molla a spirale" si riferisce principalmente alla connessione elettrica continua che i dispositivi elettronici hanno con il movimento rotatorio. Questo cavo di collegamento è dotato di una fascia piatta flessibile avvolta in una struttura progettata per essere montata sul piantone dello sterzo; questo, a sua volta, impedisce la perdita di segnale quando si gira il volante.

I cavi a spirale si adattano alla pista per garantire il funzionamento affidabile del sistema airbag. Trasmettono i segnali durante un incidente mantenendo la continuità elettrica dalla centralina del veicolo al modulo airbag. Il sistema deve ricevere un input corretto anche se il volante viene ruotato, consentendo all'airbag di attivarsi in pochi millisecondi, lasciando così un po' di tempo alla protezione del conducente.

Struttura e Funzionamento del Cavo a Spirale

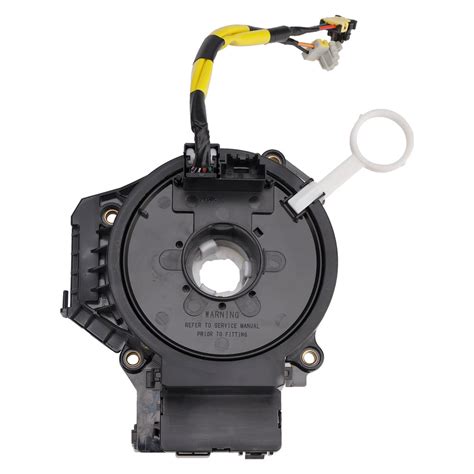

Un cavo a spirale o a spirale è un componente fondamentale dei moderni sistemi airbag, in quanto fornisce un collegamento elettrico tra il piantone dello sterzo fisso del veicolo e il volante rotante. Il dispositivo è costituito da un conduttore elettrico a spirale, di tipo a nastro, alloggiato in un involucro piatto e circolare. La spirale del volante funziona svolgendosi e riavvolgendosi durante la rotazione del volante, con la possibilità di effettuare alcune rotazioni complete del volante in entrambe le direzioni, consentendo la continuità del segnale tra le parti del volante e il resto del veicolo. Il suo materiale conduttore interno è solitamente costituito da un materiale molto resistente, in grado di resistere a ripetute flessioni per un periodo di tempo significativo. Qualsiasi guasto alla spirale del volante, come l'usura o il danneggiamento del conduttore interno, può causare problemi di connessione intermittenti, che potrebbero eventualmente attivare la spia di allarme airbag o rendere inutilizzabili alcune funzioni del volante.

I produttori testano rigorosamente i gruppi molla a spirale per garantire la conformità ai rigorosi standard di sicurezza automobilistica, tenendo conto di fattori quali la durevolezza dei materiali, la resistenza alla temperatura e l'integrità elettrica. La molla a spirale funge da interfaccia di collegamento principale tra il volante e il modulo airbag. In molti veicoli moderni, la molla a spirale è dotata di un meccanismo a cavo a spirale che fornisce un percorso di segnale continuo, indipendentemente dalla rotazione del volante.

Problemi Comuni e Sintomi di Guasto

Quando la spia di avvertenza dell'airbag del veicolo si accende sul cruscotto, significa che potrebbe essersi verificato un problema nel sistema airbag, che richiede un intervento di manutenzione urgente. Uno dei motivi più comuni è la rottura del cavo a spirale o della molla a spirale, che collega elettricamente il volante al modulo airbag. Altre cause dell'attivazione della spia airbag potrebbero essere malfunzionamenti dei sensori, problemi di cablaggio o una batteria di backup scarica del modulo di controllo dell'airbag. Con collegamenti disturbati o invecchiamento nel tempo dovuto, ad esempio, a urti e vibrazioni, l'integrità del sistema airbag diminuisce.

I cavi a spirale difettosi rappresentano un grave rischio per la sicurezza, poiché il loro guasto può impedire l'attivazione degli airbag in caso di collisione. Ciò riduce il livello di protezione offerto dai sistemi del veicolo, esponendo gli occupanti a un rischio maggiore di lesioni gravi. Analogamente, il malfunzionamento dei cavi a spirale può causare il guasto di altri comandi al volante, compromettendo funzioni come il clacson e riducendo così la sicurezza in circostanze estreme.

Supponiamo che abbiate notato situazioni insolite, come avvisi di airbag sul cruscotto, comandi al volante persi, un clacson che non funziona quando si preme il pulsante audio o forse strani rumori mentre si gira il volante. In questi casi, potrebbe essere necessario sostituire il cavo a spirale.

Il sistema diagnostico di bordo (OBD-II) è uno strumento prezioso per individuare la causa principale del problema. Una volta rilevati i codici di errore, i tecnici possono identificare problemi specifici, come l'assenza di un circuito, la mancanza di un sensore di impatto e altri dettagli tecnici. Ricerche di settore indicano che questi tipi di malfunzionamenti si riscontrano frequentemente durante le ispezioni tecniche dei veicoli, spesso legati al cablaggio. Il malfunzionamento della spia airbag deve essere risolto il prima possibile, poiché compromette il funzionamento del sistema di sicurezza passeggeri.

Manutenzione e Sostituzione dei Cavi per Airbag

Ispezioni regolari: ispezionare periodicamente l'usura visibile del cavo a spirale per verificare eventuali danni. Sebbene il cavo a spirale dell'airbag sia stato richiamato in diversi veicoli, è fondamentale non sottovalutare l'importanza della manutenzione preventiva e degli interventi tempestivi.

Procedura per l'allungamento dei cavi dell'airbag (Manuale Generico)

Questa guida è generica e non dedicata a uno specifico modello e marca di auto. Può essere applicata ogni volta che si installa un distanziale sul volante e ci si trova nella situazione di dover allungare i cavi dell’airbag perché non sono abbastanza lunghi. La procedura inizia con il volante già smontato.

Attenzione: NON SIAMO RESPONSABILI PER EVENTUALI DANNI O LESIONI CHE POSSONO VERIFICARSI DURANTE L’ESECUZIONE DI QUESTA PROCEDURA. NON CONOSCIAMO LE CONDIZIONI OPERATIVE DI OGNI SINGOLA INSTALLAZIONE, NÉ L’EFFETTIVA COMPETENZA ED ESPERIENZA DELL’OPERATORE. L’INTERA PROCEDURA DEVE ESSERE ESEGUITA DOPO CHE LA BATTERIA È STATA SCOLLEGATA PER ALMENO MEZZ’ORA. Fare attenzione durante la manipolazione dei cavi. Non tirarli mai. Hanno tutti connettori a scatto, prenditi un po’ di tempo per capire come sbloccarli. Qualche dubbio? NIENTE PANICO, CHIEDI A NOI! È meglio interrompere e chiedere aiuto piuttosto che fare danni enormi. Chiedi a noi, consulta il manuale d’officina della casa automobilistica e/o chiedi a un professionista.

1. Tagliare i fili: ci si renderà subito conto che si tratta di normali fili elettrici.
2. Scoprire il conduttore principale: dei cavi con uno spellacavi, sia sul lato dell’auto che sull’estremità che ti rimane in mano.
3. Procurarsi dei fili elettrici: della stessa sezione di quelli del filo dell’airbag, e possibilmente anche degli stessi 2 colori. Tagliarli alla lunghezza richiesta, solitamente pari a quella del distanziale: 5 o 6 cm. Spellare le estremità dei fili e fissare i tubi a crimpare alle stesse estremità. Avrete così preparato le vostre prolunghe.

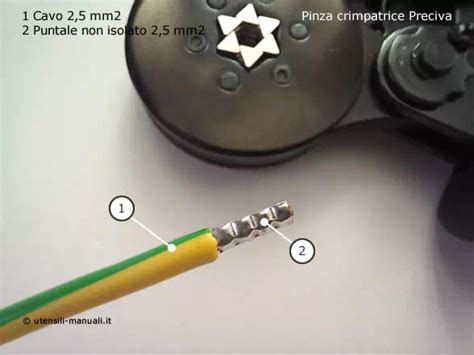

4. Crimpare i terminali: Utilizzando la pinza a crimpare, stringi i terminali dei 2 cavi di prolunga ai rispettivi cavi provenienti dal connettore dell’airbag. Alla fine del lavoro otterrai il cablaggio esteso completo, che sarà collegato all’auto. Continuare crimpando i 2 terminali della prolunga che avete creato ai 2 fili che escono dalla macchina. FARE ATTENZIONE A NON INVERTIRLI. Il filo che esce dalla macchina, ad esempio viola, deve unirsi al filo che, dopo la prolunga, sarà ancora viola. Alcune auto hanno 2 connettori per l’airbag: significa che tutte le operazioni finora svolte devono essere eseguite 2 volte.

Nell’immagine sopra puoi vedere il risultato finale: il cavo dell’airbag esteso. D’ora in poi, puoi procedere al montaggio del distanziale al volante.

Si preferisce crimpare i cavi piuttosto che saldarli. La saldatura dei cavi comporta la trasmissione di molto calore ai cavi stessi che, essendo buoni conduttori di calore, possono generare un rapido flusso di calore che può danneggiare i circuiti elettronici e portare a qualsiasi tipo di guasto elettronico sull’intero sistema elettronico dell’auto, pericoloso, difficile da diagnosticare e potenzialmente costoso da riparare.

Sostituzione del Cavo a Spirale dell'Airbag

Per rimuovere e installare il cavo a spirale dell'airbag su una Toyota Corolla (o veicoli simili), è necessario prima scollegare la batteria per motivi di sicurezza. Successivamente, rimuovere il volante ed estrarre delicatamente il vecchio cavo a spirale. Installare il nuovo cavo a spirale dell'airbag seguendo le procedure di rimozione in senso inverso, assicurandosi che sia correttamente allineato.

Dopo l'installazione di un nuovo cavo a spirale, potrebbe essere necessario resettare il sistema airbag. Se la spia dell'airbag si accende dopo aver sostituito il cavo a spirale, significa che l'installazione non è andata a buon fine, oppure che il problema potrebbe risiedere nel sistema airbag stesso. Esistono diverse opzioni per acquistare un nuovo cavo a spirale, tra cui eBay, negozi di ricambi auto o un concessionario ufficiale, come si può leggere da diverse discussioni online.

L'Importanza della Sicurezza e le Evoluzioni Tecnologiche

La sicurezza dei veicoli rimane un fattore chiave per prevenire lesioni e decessi correlati agli incidenti stradali. Sistemi di sicurezza adeguatamente manutenuti, come airbag, cinture di sicurezza e sistemi avanzati di assistenza alla guida, proteggono gli occupanti durante le collisioni. Questi sistemi attenuano l'impatto degli incidenti sulla strada, creando un ambiente più sicuro per tutti gli utenti.

La progettazione dei sistemi di molle a spirale nelle automobili è diventata sempre più complessa con l'avvento delle nuove tecnologie automobilistiche. Alcuni di questi sistemi installano fino a 20 o più circuiti elettrici e consentono velocità di trasferimento dati nell'ordine di pochi megabit al secondo, abbinandosi a funzioni di sicurezza avanzate come il cruise control adattivo e il mantenimento della corsia. Inoltre, vengono eseguiti approfonditi test di qualità e controllo per garantire che la molla a spirale e il resto del sistema elettrico superino i massimi livelli di sicurezza e resistenza. Viene persino sottoposto a prove di stress per lunghi periodi di cicli di movimento rotatorio, che in genere superano 1.000.000 di rotazioni, per garantirne l'affidabilità a lungo termine.

I moderni sistemi di controllo devono la loro esistenza ai segnali elettrici, che trovano perfetta applicazione principalmente nei macchinari di trasporto e nell'industria. Consentono di trasmettere le informazioni necessarie da un'unità all'altra, garantendo così un'interazione in tempo reale e una regolazione accurata. I dati sono cruciali per dimostrare l'efficacia di questi chip. A questo proposito, le centraline elettroniche di fascia alta possono ora gestire numerosi comandi in pochi secondi, svolgendo funzioni come il cruise control adattivo e il sistema di prevenzione dell'abbandono della corsia. Inoltre, dopo diverse indagini condotte per valutare l'effetto degli algoritmi di elaborazione adattiva del segnale sui tempi di risposta utilizzati nei meccanismi di protezione dagli urti, come gli airbag, la loro implementazione sarà al 50%. Di conseguenza, ciò porterà a una maggiore sicurezza ed efficienza in tali sistemi.

I recenti sviluppi nella tecnologia dei cavi a spirale si sono concentrati sul miglioramento delle caratteristiche di sicurezza delle automobili moderne. Materiali migliorati garantiscono una maggiore durata, garantendo prestazioni garantite anche a temperature estreme e periodi di utilizzo prolungati, evitando così guasti improvvisi del sistema. I moderni cavi a spirale possono persino essere dotati di sensori per il monitoraggio in tempo reale delle condizioni di funzionamento.

I recenti sviluppi nei sistemi airbag evidenziano la necessità di integrare tecnologie adattive e intelligenti per massimizzare la sicurezza degli occupanti. Un'altra tendenza nello sviluppo degli airbag multistadio è la loro capacità di variare la forza di attivazione a seconda della gravità della collisione, delle dimensioni dell'occupante e della posizione del sedile. Un'altra modifica significativa riguarda l'aggiunta di airbag laterali, a tendina e per le ginocchia nei veicoli moderni, garantendo una protezione che va oltre i semplici impatti frontali. Inoltre, l'integrazione degli airbag con i sistemi ADAS definirà il futuro della sicurezza dei veicoli, in particolare per quanto riguarda le tecnologie SRS. Ad esempio, i sensori pre-collisione possono attivare l'attivazione anticipata degli airbag o regolarne l'attivazione in tempo reale, a seconda della dinamica del veicolo. Infine, l'uso di materiali e design sostenibili nella produzione di airbag sta guadagnando terreno. Le case automobilistiche stanno puntando su alternative ecocompatibili, come tessuti riciclabili e propellenti atossici, per ridurre l'impatto ambientale dei sistemi airbag senza comprometterne le prestazioni.
