La valvola wastegate è un componente di vitale importanza nei motori turbocompressi, sia diesel che benzina, svolgendo un ruolo determinante per garantire prestazioni ottimali e proteggere il motore. Questa valvola, il cui nome deriva dall'inglese "waste" (rifiuti) e "gate" (cancello), agisce come una porta di fuoriuscita per i gas di scarico, regolando la pressione attraverso un meccanismo on-off che permette ai gas di bypassare la turbina. È quindi anche conosciuta come valvola di bypass.
Il Funzionamento Cruciale della Wastegate

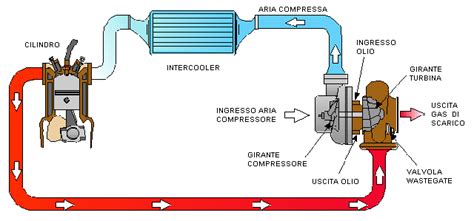

Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione, riducendo di conseguenza la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.
Entra in funzione quando la pressione di sovralimentazione raggiunge un determinato valore, attivata da una valvola elettro-pneumatica. Una volta superata la resistenza della molla, la valvola si apre proporzionalmente alla pressione in eccesso. La wastegate è, di fatto, un limitatore di sicurezza che impedisce al turbo di generare pressioni eccessive che potrebbero danneggiare il motore o il turbocompressore stesso.
Composizione e Azionamento della Valvola

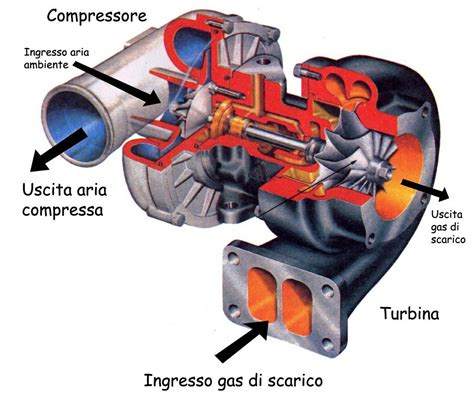

Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore e può essere azionata a livello meccanico o pneumatico. Esistono diverse tipologie di valvola: le più diffuse e pratiche sono quelle a sportello, mentre quelle a fungo sono molto utilizzate per auto sportive o da corsa.
La wastegate interna è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la soluzione più comune nei veicoli di serie. La wastegate esterna, invece, è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. I materiali costruttivi variano in base all’applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature per le applicazioni racing.
Evoluzione Tecnologica nel Controllo della Wastegate
L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.

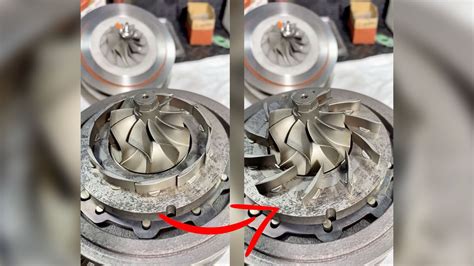

I turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale, permettendo ar e trim di scarico regolabili a piacimento (da un minimo ad un massimo) in modo da controllare continuamente la velocità del compressore e la contropressione della turbina.
Sintomi di un Malfunzionamento della Wastegate
I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo. Uno dei sintomi principali è una sensibile perdita di potenza, soprattutto in accelerazione. L'engine potrebbe non salire di giri e il turbo potrebbe non entrare in pressione come dovrebbe, facendo intuire che la geometria rimane chiusa e la turbina va in "palla".
Un altro sintomo può essere una scarsità di aria e insufficiente pressione della turbina. Se la wastegate si rompe e rimane chiusa, si avrà una pressione eccessiva nella turbina, con conseguente sovralimentazione del motore, che potrebbe andare sotto sforzo, causando potenzialmente detonazione e danni al motore. Al contrario, se l'astina della wastegate viene immediatamente rilasciata al momento dello spegnimento del motore, quando il circuito della depressione si svuota, potrebbe indicare un funzionamento corretto o un problema inverso, a seconda del design specifico.
Si ricordi bene, massima depressione l'astina viene tirata tutta, il che spesso corrisponde alla geometria chiusa completamente, e il turbo va in pressione. Nel caso in cui, a motore in moto e a folle, l'astina sia tutta tirata, ciò può far intuire che il turbo sia in pressione. Un altro indicatore può essere un eccessivo fumo nero dagli scarichi, anche se questo sintomo può essere ricondotto a diverse problematiche del motore.
Cause Comuni di Ostruzione e Danni alla Wastegate
Le problematiche più comuni della valvola wastegate sono varie, data la sua esposizione continua a condizioni estreme:
- Residui e Sporcizia: Dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui carboniosi o lo sporco ne possano compromettere il funzionamento, ostacolando il movimento dello sportello o del fungo. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici.
- Blocco della Valvola: Un blocco della valvola in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione. Se bloccata in posizione aperta, si avrà una perdita di pressione e di prestazioni.
- Deformazioni o Incrostazioni: L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola stessa o della sua sede, compromettendone la tenuta e il movimento.
- Perdite nell'Attuatore Pneumatico: Gli attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura della valvola. Se non c'è una differenza di pressione tra entrata e uscita, la wastegate non può regolare correttamente la pressione.
- Problemi al Flessibile della Depressione: Il tubicino della depressione, che comanda l'attuatore della wastegate, può ostruirsi o danneggiarsi, impedendo alla pressione di modulare correttamente la valvola. Questo può portare a un funzionamento anomalo, dove la wastegate non risponde adeguatamente ai comandi, mantenendo la geometria chiusa e causando una sovrapressione del turbo.
Diagnosi e Soluzioni per la Wastegate
La diagnosi dei problemi alla wastegate richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata. Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti. Nelle auto moderne la valvola wastegate, infatti, è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita.
Pressione turbo e valvola overboost
Per testare la wastegate in teoria basta fare una semplice prova. Si stacca il tubicino che gli arriva dalla parte opposta (in modo da lavorare più comodo), e ci si attacca la pistola del compressore. Questo permette di verificare se la valvola si apre e si chiude correttamente sotto pressione.
Un'altra verifica può essere fatta in un'officina con ponte: la si alza, uno sta in macchina, mette la prima o la seconda e simula la guida, mentre uno guarda il comportamento dell'attuatore della wastegate.
L'attuatore turbina è un componente fondamentale nei motori turbo. Il suo compito è regolare la geometria variabile o la valvola wastegate, controllando la pressione del turbo. Uno dei sintomi principali di un problema all'attuatore è una sensibile perdita di potenza, soprattutto in accelerazione. È importante capire se il problema è davvero l’attuatore e non la turbina completa. L’attuatore turbina è spesso la causa nascosta di molti problemi di prestazioni. Riconoscere i segnali giusti permette di intervenire in modo mirato, evitando sostituzioni inutili e costose.
La Wastegate nel Mondo del Tuning
Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware.
Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.
L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.
Un'idea discussa nel tuning è quella di connettere l'attuatore della wastegate dopo il corpo farfallato (CF), anziché all'uscita del compressore come di consueto, per sottoporlo alla reale pressione di boost, scremata dalle perdite di carico indotte nel tragitto. Normalmente, il comando pneumatico dell'attuatore della wastegate viene preso all'uscita della girante del compressore, dove la pressione varia da quella atmosferica a quella di sovralimentazione (pressioni positive). Invece, nel plenum (dopo il CF), la pressione varia da quella a farfalla chiusa al minimo (depressione di circa -0.55 BAR), a farfalla chiusa in rilascio (anche -0.90 BAR), a quella di sovralimentazione (+X,XX BAR), quindi con un range che include sia depressioni significative che pressioni positive. Il problema è cosa può succedere alla wastegate quando sottoposta alla depressione della chiusura del CF: potrebbe implodere, non risentire del fenomeno o far sbattere violentemente la wastegate in chiusura. La wastegate lavorerebbe male in questa configurazione. Una soluzione potrebbe essere lasciare il tubo dove è e inserire a metà una "T" collegata ad un attuatore a comando elettrico.
La wastegate in fase di depressione potrebbe essere protetta dalla valvola a sfera unidirezionale di un hallman boost controller, che si apre solo per pressioni positive. Un hallman boost controller è un regolatore carino.
Ponendo la valvola wastegate dopo il corpo farfallato si impone che la pressione nei collettori di aspirazione sia pari a quella massima di sovralimentazione in ogni condizione; il compressore continua ad aumentare la pressione fino a che nei collettori non c'è una pressione tale da attivare la wastegate e mantenera costante il salto di pressione al compressore, cosa che non si otterrebbe ponendo la wastegate a monte della valvola farfalla.
La Pop-Off e la Geometria Variabile: Componenti Distinti ma Complementari
È importante non confondere la wastegate con la valvola pop-off. La wastegate serve a bypassare la turbina di scarico per ridurne la velocità e quindi evitare sovrapressioni nel compressore. La pop-off, invece, è essenziale per non mandare in "surge area" il compressore in rilascio, prevenendo danni che spesso avvengono proprio in questa fase. La pop-off è quella valvola che fa il famoso "cssssss" dei motori turbo compressi quando si leva il piede dall'acceleratore. Molti la cambiano e gli aumentano la tolleranza alla pressione, ma bisogna considerare che i progettisti danno tolleranze minime per risparmiare sul materiale, quindi aumentare la pressione può essere rischioso se non si cambiano tutti i condotti.
Per quanto riguarda la turbina a geometria variabile, questa adotta alette che cambiano in base alla velocità. Nei motori a benzina, i costi sono elevati a causa del calore generato, poiché la girante si trova nel condotto di scarico. Si potrebbe pensare di posizionarla nel condotto che comprime l'aria per evitare problemi di calore, ma il gruppo turbina-compressore deve essere il più leggero possibile per avere meno turbo lag. Appesantire il sistema con masse rotanti inerziali come frizioni o giunti oleodinamici, simili a quelli usati sui carri armati per evitare strappi, non sarebbe efficiente per ridurre il turbo lag. La geometria variabile viene adottata per avere ar e trim di scarico regolabili a piacimento, controllando continuamente la velocità del compressore e la contropressione della turbina, cosa non fattibile sulle turbine a geometria fissa a bypass che sono dimensionate a "compromesso".
