La Frizione del Motocoltivatore Goldoni 10 CV: Componenti, Funzionamento e Manutenzione

La frizione di un motocoltivatore, come il modello Goldoni da 10 CV, rappresenta un componente meccanico di fondamentale importanza per il corretto funzionamento del mezzo agricolo. Essa non è semplicemente un elemento che permette di innestare e disinnestare la trasmissione dal motore, ma svolge un ruolo cruciale in quasi tutte le fasi operative del motocoltivatore. Dalla fase di avviamento, passando per il cambio delle marce, fino ad arrivare alle operazioni di frenata, la frizione è costantemente coinvolta, garantendo fluidità e sicurezza nelle manovre.

Il Ruolo Cruciale della Frizione nel Motocoltivatore

Il disco della frizione, elemento centrale di questo sistema, scorre lungo l'albero principale del cambio. La sua capacità di muoversi avanti e indietro lungo l'albero è ciò che consente di interrompere o ripristinare il flusso di potenza dal motore verso la trasmissione. Questa disconnessione è essenziale per diverse ragioni operative. Innanzitutto, durante l'avviamento del motore, è necessario che la trasmissione sia disconnessa per evitare che il motore debba vincere la resistenza statica dell'intero sistema di trazione, rendendo l'avviamento più agevole e meno stressante per il motorino di avviamento.

Successivamente, durante la guida, l'innesto e il disinnesto della frizione sono indispensabili per effettuare cambi di marcia. Senza la possibilità di disconnettere temporaneamente la potenza, sarebbe impossibile inserire o selezionare una marcia differente senza causare danni ingranaggi o trasmissioni. Inoltre, la frizione gioca un ruolo indiretto ma significativo anche nelle operazioni di frenata. Sebbene i motocoltivatori dispongano di sistemi frenanti dedicati, l'azione di disinnestare la frizione contribuisce a rallentare il mezzo, specialmente in combinazione con la frenata.

Un aspetto altrettanto rilevante è la funzione protettiva della frizione. Essa agisce come un vero e proprio "fusibile meccanico", proteggendo i componenti più delicati della trasmissione da eccessivi carichi dinamici. Immaginiamo una situazione in cui un attrezzo collegato al motocoltivatore incontra un ostacolo improvviso e rigido, o un cambio di pendenza repentino. Senza una frizione efficiente, l'energia cinetica accumulata dal motore potrebbe riversarsi violentemente sulla trasmissione, causando rotture o danni seri. La frizione, attraverso lo slittamento controllato, assorbe parte di questi shock, preservando l'integrità del sistema.

Componenti Principali e Loro Funzioni

Il sistema di frizione di un motocoltivatore Goldoni 10 CV, pur potendo variare leggermente nelle specifiche tecniche a seconda dell'anno di produzione o del modello esatto, è generalmente composto da alcuni elementi chiave che lavorano in sinergia.

Il Disco Frizione

Il disco frizione è il componente che effettivamente realizza la connessione e disconnessione della potenza. È tipicamente realizzato con materiali d'attrito speciali, progettati per resistere ad alte temperature e all'usura. La sua superficie è studiata per garantire un attrito ottimale quando viene premuta contro il volano del motore e il piatto spingidisco. I valori calcolati dai produttori si riferiscono alla forza massima di torsione che il disco può sopportare prima di iniziare a slittare, un parametro fondamentale per determinare la capacità di carico del sistema. La sua dimensione, in particolare il diametro, è un fattore critico che influenza la superficie di contatto e quindi la capacità di trasmettere coppia.

Il Volano

Il volano è collegato direttamente all'albero motore. Nella maggior parte dei sistemi di frizione, il volano funge da una delle superfici di attrito. La sua massa contribuisce a regolarizzare la rotazione del motore e fornisce la superficie su cui il disco frizione esercita pressione per trasmettere potenza.

Il Piatto Spingidisco (o Diaframma)

Il piatto spingidisco è un componente cruciale che esercita la pressione necessaria per "stringere" il disco frizione tra il volano e il piatto stesso. Nei sistemi moderni, questo ruolo è spesso svolto da un meccanismo a molla a diaframma. Le varie componenti dello spingidisco differiscono per dimensioni, specialmente nel diametro, e devono essere progettate per sopportare carichi importanti. Questi carichi derivano da diversi fattori:

• Temperatura Elevata: L'attrito generato durante il funzionamento della frizione produce calore, che può raggiungere temperature considerevoli. I materiali devono resistere a questo stress termico senza degradarsi.
• Vibrazioni: I motocoltivatori, operando in ambienti spesso sconnessi, sono soggetti a vibrazioni intense. I componenti della frizione devono essere robusti per resistere a queste sollecitazioni continue.
• Frizione (Slittamento): Ogni volta che la frizione slitta, anche in modo controllato, si genera usura e calore. La durata del disco frizione è direttamente legata alla frequenza e all'intensità di questi slittamenti.
• Forze Centrifughe: Le parti rotanti della frizione sono soggette a forze centrifughe, specialmente ad alti regimi di rotazione del motore.

Il Cuscinetto Reggispinta

Il cuscinetto reggispinta frizione ha una funzione importantissima nel sistema. Quando il conducente preme il pedale (o la leva, nei motocoltivatori) della frizione, questo cuscinetto viene spinto contro le molle del diaframma dello spingidisco. Questa azione fa sì che il piatto spingidisco si allontani dal disco frizione, interrompendo il contatto e disconnettendo così il motore dalla trasmissione. La sua corretta lubrificazione e integrità sono essenziali per un funzionamento fluido e per evitare danni allo spingidisco stesso.

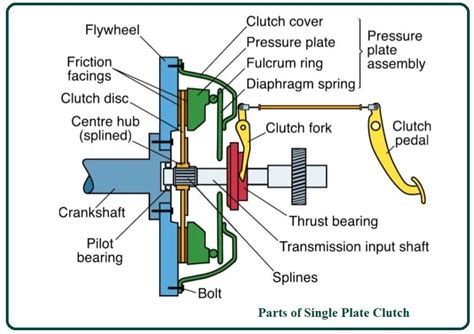

Funzionamento Dettagliato del Sistema

Il funzionamento della frizione può essere suddiviso in due stati principali:

1. Frizione Innestata (Motore collegato alla Trasmissione):In questa condizione, il pedale (o leva) della frizione è rilasciato. Le molle a diaframma dello spingidisco sono nella loro posizione di riposo e premono con forza il disco frizione contro il volano del motore. L'attrito tra queste superfici è sufficientemente elevato da impedire lo slittamento, garantendo che la rotazione del motore venga trasmessa integralmente all'albero di ingresso della trasmissione. In questa fase, il cuscinetto reggispinta è disimpegnato e non ruota.

2. Frizione Disinnestata (Motore scollegato dalla Trasmissione):Quando il conducente preme il pedale (o la leva) della frizione, questo movimento viene trasmesso al cuscinetto reggispinta. Il cuscinetto, spingendosi contro il centro del diaframma, provoca il sollevamento delle estremità esterne del diaframma. Questo sollevamento riduce la pressione esercitata dallo spingidisco sul disco frizione. Non essendoci più una pressione sufficiente a creare l'attrito necessario, il disco frizione può slittare liberamente tra il volano e lo spingidisco. Di conseguenza, la rotazione del motore non viene più trasmessa alla trasmissione, permettendo al motocoltivatore di fermarsi o cambiare marcia senza sforzi eccessivi.

Aspetti di Manutenzione e Cura

La longevità e l'affidabilità del sistema frizione di un motocoltivatore Goldoni 10 CV dipendono in larga misura da una corretta manutenzione. Ignorare i segnali di usura o trascurare le procedure di controllo può portare a guasti costosi e a interruzioni del lavoro.

Segnali di Usura

È fondamentale prestare attenzione ai segnali che indicano un'usura del sistema frizione:

• Slittamento della Frizione: Questo è il sintomo più comune. Si manifesta con una perdita di potenza percepita. Ad esempio, quando si accelera, il motore sale di giri ma il motocoltivatore non aumenta la velocità in modo proporzionale, oppure si nota una difficoltà nel superare pendenze che prima non costituivano un problema. Questo slittamento è causato dall'assottigliamento dei materiali d'attrito del disco frizione, che riduce la superficie di contatto e la capacità di generare attrito.
• Difficoltà nell'Innesto/Disinnesto: Se si avverte una certa "durezza" nel premere la leva della frizione, o se le marce diventano difficili da inserire, ciò potrebbe indicare problemi con il meccanismo di azionamento (cavi, leveraggi) o con il cuscinetto reggispinta. Al contrario, una frizione che "stacca" troppo in alto (cioè, solo quando la leva è quasi completamente rilasciata) potrebbe indicare usura del disco o problemi di regolazione.
• Rumori Anomali: Clic, stridori o rumori metallici durante l'azionamento della frizione o quando questa è innestata possono segnalare problemi al cuscinetto reggispinta, al meccanismo di spinta o a parti usurate dello spingidisco.
• Odore di Bruciato: Un odore acre e simile a quello della gomma bruciata è quasi sempre sintomo di un eccessivo slittamento della frizione, spesso causato da un uso improprio (ad esempio, tenere il piede appoggiato sulla leva della frizione o "giocare" con la frizione in fase di partenza).

Procedure di Manutenzione

La gamma di prodotti che offriamo oggi è in continuo aggiornamento, ma le basi della manutenzione della frizione rimangono costanti.

• Ispezione Visiva: Periodicamente, se possibile, è opportuno ispezionare visivamente i componenti accessibili della frizione per verificare la presenza di perdite di olio (che possono contaminare i dischi d'attrito) o segni evidenti di danni.
• Regolazione: Molti motocoltivatori richiedono una regolazione periodica della frizione per compensare l'usura del disco. Questa operazione solitamente coinvolge la regolazione della tensione del cavo o dei leveraggi che azionano il cuscinetto reggispinta, per assicurare che il punto di stacco della frizione rimanga entro le specifiche. È importante consultare il manuale d'uso del proprio motocoltivatore Goldoni 10 CV per le procedure corrette.
• Sostituzione Componenti: Quando i sintomi di usura diventano evidenti e la regolazione non è più sufficiente, è necessario procedere alla sostituzione dei componenti usurati. Solitamente, si sostituisce l'intero kit frizione, che comprende il disco frizione, il piatto spingidisco e il cuscinetto reggispinta. Questa è un'operazione che richiede una certa manualità e la conoscenza delle procedure corrette per evitare danni ai componenti adiacenti e per garantire un corretto montaggio.
• Pulizia: Mantenere l'area attorno alla frizione pulita da terra, erba e altri detriti è importante per evitare che questi materiali vengano aspirati nel meccanismo, causando attriti anomali o contaminazione.

Considerazioni sui Materiali e le Prestazioni

La scelta dei materiali per la costruzione dei componenti della frizione è un aspetto ingegneristico complesso. I dischi frizione moderni utilizzano spesso mescole a base di ceramica, kevlar o altri compositi avanzati, oltre ai tradizionali materiali organici. Questi materiali sono scelti per la loro elevata resistenza all'usura, alla temperatura e per le loro caratteristiche di attrito prevedibili e costanti. Il piatto spingidisco e il volano sono generalmente realizzati in ghisa o acciaio, materiali robusti capaci di sopportare le sollecitazioni meccaniche e termiche.

La progettazione dei componenti deve tenere conto di un equilibrio delicato: la frizione deve essere abbastanza "morbida" da permettere innesti e disinnesti fluidi senza strappi, ma anche abbastanza "dura" da trasmettere tutta la potenza del motore in modo efficiente quando è completamente innestata. Le forze in gioco sono notevoli. Un motocoltivatore da 10 CV, pur non essendo un mezzo di grandi dimensioni, richiede una trasmissione di coppia significativa, specialmente quando si utilizzano attrezzi che richiedono molta forza, come aratri o trinciaerba. I valori calcolati dai produttori si riferiscono alla forza massima di torsione che il sistema può trasmettere senza slittare, un dato cruciale per garantire che la frizione sia adeguata al carico di lavoro previsto.

L'Importanza della Frizione nella Sicurezza Operativa

È fondamentale comprendere che la frizione non è solo un componente di trasmissione, ma anche un elemento di sicurezza. Un sistema frizione ben funzionante permette al conducente di avere il pieno controllo del motocoltivatore in ogni situazione. La capacità di disinnestare istantaneamente la potenza è vitale in caso di emergenza, permettendo di arrestare il mezzo rapidamente o di evitare collisioni.

Inoltre, la protezione che la frizione offre alla trasmissione è un aspetto di sicurezza indiretto ma altrettanto importante. Evitando sovraccarichi improvvisi, si riduce il rischio di guasti meccanici inaspettati durante l'uso, guasti che potrebbero verificarsi in momenti critici e mettere a repentaglio la sicurezza dell'operatore o causare danni ingenti al mezzo. La manutenzione regolare e l'attenzione ai segnali di usura sono quindi non solo pratiche di buon senso per prolungare la vita del motocoltivatore, ma anche misure essenziali per garantire la sicurezza operativa.
