Fusibile Accendisigari Volkswagen Touran: Guida Completa alla Manutenzione Elettrica

La Volkswagen Touran, una monovolume compatta versatile e apprezzata, ha attraversato diverse generazioni, ciascuna con le proprie specificità tecniche e configurazioni elettriche. Comprendere la disposizione dei fusibili è fondamentale per ogni proprietario, sia per la risoluzione di problemi comuni come un accendisigari non funzionante, sia per la manutenzione generale del veicolo. Questo articolo offre una guida dettagliata agli schemi dei fusibili delle diverse generazioni di Volkswagen Touran, con particolare attenzione al fusibile dell'accendisigari.

Volkswagen Touran di Prima Generazione (1T): Dal 2003 al 2015

La prima generazione della Volkswagen Touran (denominazione interna 1T, piattaforma PQ35) è stata introdotta nell'agosto 2003 e prodotta fino al 2015. Ha subito due restyling significativi: uno nel settembre 2006, presentato al Salone dell'Auto di Parigi, e un secondo nel maggio 2010. Il veicolo si basa sulla piattaforma della quinta generazione della Golf, condividendone alcune soluzioni tecniche. Qui di seguito, esploreremo le posizioni, le descrizioni e le foto delle scatole dei portafusibili, con particolare rilievo per l'accendisigari.

Posizione dei Fusibili nel Vano Motore

La scatola dei fusibili nel vano motore si trova sul lato destro del vano stesso. Per accedervi, è necessario aprire il coperchio di protezione. È importante notare che esistono due tipi principali di configurazione per questa scatola, a seconda dell'anno di produzione e delle specifiche del veicolo.

Tipo 1: Vista Generale e Schema Dettagliato

Il primo tipo di configurazione presenta una disposizione specifica dei fusibili e dei relè. Di seguito, un elenco dettagliato dei fusibili e dei loro amperaggi, con le descrizioni delle funzioni associate:

• F1: Sistema antibloccaggio (ABS) - 30A
• F2: Sistema antibloccaggio (ABS) - 30A
• F3: Tergicristalli - 25A
• F4: Centralina multifunzione 1 - 5A
• F5: Centralina multifunzione 1, clacson - 20A
• F6: Centralina motore, bobina di accensione (benzina) - 15A/20A
• F7: Centralina motore, sensore frizione - 5A
• F8: Motore elettrico della ventola di raffreddamento, valvola di ricircolo dei gas di scarico - 10A
• F9: Controllo motore, relè pompa carburante, centralina candelette - 10A
• F10: Controllo motore, relè pompa aria secondaria, sonda lambda - 5A/10A
• F11: Controllo motore - 25A/30A
• F12: Controllo motore, centralina Motronic, centralina iniezione - 15A/25A/30A
• F13: Cambio automatico - 15A
• F14: Vuoto
• F15: Motorino di avviamento - 40A
• F16: Centralina per l'equipaggiamento elettrico del piantone dello sterzo - 15A
• F17: Quadro strumenti - 10A
• F18: Impianto audio - 30A
• F19: Impianto audio - 15A
• F20: Telefono - 10A
• F21: Vuoto
• F22: Vuoto
• F23: Vuoto
• F24: Connettore bus dati - 10A
• F25: Vuoto
• F26: Controllo motore (eccetto 1,6 BGU), centralina Motronic - 10A
• F27: Riscaldamento sfiato basamento - 10A
• F28: Cambio automatico - 20A
• F29: Controllo motore (1,6 FSi BAG / 2,0 FSi AXW), bobine di accensione - 10A/20A
• F30: Riscaldamento supplementare - 20A
• F31: Lavavetri - 25A
• F32: Controllo motore, iniettori cilindri - 10A
• F33: Pompa di alimentazione carburante - 15A
• F34-F37: Vuoto
• F38: Regolatore fari - 10A
• F39: Sensore temperatura olio motore, quadro strumenti - 5A
• F40: Blocco fusibili e relè nell'abitacolo 1 - 20A
• F41: Vuoto
• F42: Controllo motore, misuratore di massa dell'aria, relè per l'alimentazione dei componenti elettronici del motore - 5A
• F43: Pompa a vuoto del servofreno - 20A
• F44: Vuoto
• F45: Sensore ossigeno riscaldabile, sonda lambda - 15A
• F46: Vuoto
• F47: Centralina multifunzione 1 - 40A
• F48: Centralina multifunzione 1 - 40A
• F49: Relè 1 dei circuiti di accensione principali - 50A
• F50: Vuoto
• F51: Centralina per candelette - 40A
• F52: Centralina multifunzione (centralina per rete di bordo) - 50A
• F53: Centraline per il rivestimento elettrico delle portiere, blocco fusibili/relè per il cruscotto - 50A
• F54: Centralina per la ventola del radiatore - 50A

Accanto ai fusibili, sono presenti anche i seguenti relè:

• R1: Relè 2 dei circuiti principali di accensione
• R2: Relè di avviamento
• R3: Relè per la pompa del carburante (1,6 BGU)
• R4: Relè 1 dei circuiti principali di accensione

Tipo 2: Vista Generale e Mappa Dettagliata

Il secondo tipo di configurazione dei fusibili nel vano motore presenta una diversa disposizione, identificata con il prefisso SB. Anche in questo caso, la comprensione di ogni singolo fusibile è cruciale.

• SB1: Motorino elettrico 2 dell'impianto lavavetri (impianto con due motorini elettrici dell'impianto lavavetri) - 20A/25A/30A
• SB2: Centralina per l'equipaggiamento elettrico del piantone dello sterzo - 5A
• SB3: Centralina multifunzione 1 - 5A
• SB4: Sistema antibloccaggio (ABS) - 30A
• SB5: Comando del cambio (cambio automatico o DSG) - 15A
• SB6: Centralina per la combinazione di strumenti - 5A
• SB7: Vuoto
• SB8: Impianto audio, sistema di navigazione - 15A
• SB9: Telefono - 5A
• SB10: Controllo motore - 5A/10A
• SB11: Riscaldamento supplementare - 20A
• SB12: Centralina diagnostica - 5A
• SB13: Controllo motore - 25A/30A
• SB14: Controllo motore - 20A
• SB15: Controllo motore - 5A/15A
• SB16: ABS - 30A
• SB17: Clacson, unità di controllo multifunzionale 1 - 15A
• SB18: Impianto audio (alcuni modelli), veicoli speciali - 30A
• SB19: Motore elettrico 1 del lavavetri - 30A
• SB20: Centralina per candelette - 40A
• SB21: Controllo motore - 10A/15A
• SB22: Interruttore luce di stop (sensore posizione pedale freno), sensore posizione pedale frizione - 5A
• SB23: Controllo motore - 5A/10A/15A
• SB24: Centralina per il motore elettrico della ventola di raffreddamento, relè della pompa del liquido di raffreddamento (alcuni modelli), termostato, controllo motore - 10A
• SB25: Centralina multifunzionale 1 - 40A
• SB26: Centralina multifunzionale 1 - 40A
• SB27: Centralina per candelette, motore elettrico per pompa di scarico - 40A/50A
• SB28: Centralina multifunzione 1, centralina multifunzione 2 - 40A
• SB29: Relè pompa refrigerante (alcuni modelli) - 50A
• SB30: Protezione fusibili nell'abitacolo: F7, F8, F28-F35, relè per circuiti ausiliari dell'accensione - 40A

I relè associati a questa configurazione sono:

• A1: Relè per circuiti principali dell'accensione
• A2: Relè per pompa di scarico (BSX)

Fusibili di Potenza nel Vano Motore

All'estremità della scatola dei fusibili nel vano motore si trovano i fusibili di potenza, che proteggono i circuiti con assorbimenti di corrente maggiori.

• 1: Generatore - 150A/200A
• 2: Servosterzo - 80A
• 3: Motore elettrico della ventola di raffreddamento - 80A
• 4: Veicoli di manutenzione - 80A
• 5: Per veicoli prodotti dopo ottobre 2005: riscaldamento supplementare - 100A
• 6: Protezione fusibili nell'abitacolo: F20-F24/F42-F56, relè per bassa potenza di riscaldamento 40A - 80A/100A
• 7: Blocco interno 1 (F39/F41) (per veicoli prodotti prima dell'aprile 2006) - equipaggiamento elettrico del rimorchio - 50A

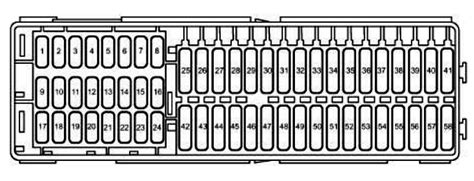

Fusibili all'Interno dell'Abitacolo

All'interno dell'abitacolo, i fusibili e i relè sono posizionati sul lato del conducente, dietro il vano portaoggetti. Questa scatola è tipicamente divisa in tre sezioni per una migliore organizzazione.

Sezione 1: Fusibili Principali dell'Abitacolo

Questa sezione ospita una vasta gamma di fusibili che controllano diverse funzioni all'interno del veicolo.

• 1: Specchietto retrovisore interno elettrocromico, centralina per l'impianto elettrico di bordo - 5A/10A
• 2: Spina per l'impianto elettrico del rimorchio, interfaccia diagnostica per bus dati, relè pompa carburante, centralina motore, relè alimentazione morsetto 30 - 5A/10A
• 3: Relè dell'impianto lavafari, centralina di regolazione dei fari, centralina del servosterzo, centralina di rilevamento del rimorchio, centralina dell'illuminazione adattiva e della regolazione dei fari, interruttore delle luci di stop, spia 2 ESP e ASR, pulsante di regolazione dell'inclinazione del sedile posteriore sinistro, interruttore ASR, pulsante per indicatore pressione pneumatici, centralina meccatronica del cambio DSG, centralina del cambio automatico, centralina ABS, pulsante per disattivare ASR ed ESP - 5A
• 4: Centralina della pompa carburante, centralina dell'apriporta del garage - 10A
• 5: Riscaldamento sedili anteriori, misuratore di massa d'aria, resistenza di riscaldamento per la ventilazione del vano motore, cicalino di avvertimento per veicoli da addestramento, centralina per il controllo del telefono cellulare - 5A
• 6: Airbag, spia di controllo per la disattivazione dell'airbag del passeggero - 5A
• 7: Riscaldamento sedili anteriori, riscaldamento, climatizzatore - 5A
• 8: Riscaldamento per ugelli lavavetri - 5A
• 9: Airbag, centralina per impianto elettrico di bordo, centralina per sistema di illuminazione adattivo e correzione fari - 5A/10A
• 10: Telefono, interfaccia diagnostica per bus dati - 5A
• 11: Servosterzo, centralina per assistente al parcheggio - 10A
• 12: Cambio automatico, centralina per pompa carburante, motore elettrico per regolazione fari sinistro, centralina regolazione fari, centralina riconoscimento rimorchio - 5A/10A
• 13: Regolazione fari - 10A
• 14: ABS, centralina motore 2, resistenza di riscaldamento della ventilazione del vano motore, centralina pompa carburante - 5A/10A
• 15: Presa diagnostica (DLC), luci di retromarcia, airbag, telecomando per impianto antifurto, specchietto con tassametro, selettore Tiptronic - 5A
• 16: Connettore bus dati, combinazione strumenti, interruttore ricircolo aria, interruttore riscaldamento e selettore modalità di funzionamento, sensore alta pressione, centralina riscaldamento sedile conducente, tasto riscaldamento rapido, tasto assistente parcheggio - 5A
• 17: Veicoli speciali - 7,5A
• 18: Registratore dati di emergenza, telecomando per l'antifurto del taxi - 5A
• 19: Illuminazione sinistra del bagagliaio, tassametro - 5A
• 20: Assistente al parcheggio, cambio automatico, ABS - 10A
• 21: Ricevitore radio per riscaldamento supplementare a liquido, interruttore multifunzione, blocco di alimentazione di bordo, cambio automatico, blocco di controllo per sensori di posizione del selettore, interruttore multifunzione - 5A/10A
• 22: Riscaldamento supplementare, centralina per sistema multimediale - 7,5A
• 23: Luci dei freni, relè di controllo della tensione - 10A
• 24: Riscaldamento supplementare, presa diagnostica (DLC), impianto di climatizzazione e riscaldamento, interruttore luci - 10A
• 25: Pompa del vuoto dell'impianto frenante, cambio automatico - 20A
• 26: Controllo motore (iniettori, bobine di accensione) - 10A
• 27: Centralina del cambio automatico - 20A
• 28: Interruttore luci, sensore pioggia e luminosità, centralina Climatronic - 5A
• 29: Motore elettrico per tergicristallo posteriore, pompa lavavetri per parabrezza e lunotto - 15A
• 30: Presa per faro di ricerca, spina di sicurezza posteriore per accendisigari Volkswagen Touran (1T), diodo di blocco - 20A
• 31: Riscaldamento supplementare - 15A
• 32: Impianto lavavetri - 15A
• 33: Veicoli di servizio, interruttore del riscaldamento e selettore della modalità di funzionamento del riscaldamento, relè della ventola, centralina climatizzatore - 10A/40A
• 34: Vuoto
• 35: Riscaldamento climatizzatore - 10A/40A
• 36: Veicoli di manutenzione - 10A
• 37-39: Vuoto
• 40: Connettore per l'impianto elettrico del rimorchio - 20A
• 41: Connettore per l'impianto elettrico del rimorchio o presa TSU (accendisigari) - 20A
• 42: Presa per dispositivi aggiuntivi (accendisigari) - 15A
• 43: Centralina per pompa carburante - 15A
• 44: Antifurto, centralina per ventilatore - 5A/40A
• 45: Impianto audio, centralina per tetto apribile - 20A
• 46: Centralina multifunzione 1 - 5A
• 47: Fusibile per accendisigari Volkswagen Touran o centralina per sedili anteriori - 25A
• 48: Lavafari, centralina per sedili anteriori - 20A
• 49: Centralina per dispositivi elettrici delle porte (lato conducente), centralina per dispositivi elettrici delle porte (lato passeggero) - 10A
• 50: Riscaldamento sedili anteriori, comando centrale per sistemi comfort - 30A
• 51: Tettuccio apribile - 20A
• 52: Centralina multifunzione 1, riscaldamento supplementare - 25A
• 53: Centralina multifunzione 2, relè per impianto lavafari - 25A
• 54: Cambio automatico - 5A
• 55: Veicoli di servizio - 5A
• 56: Riscaldamento, climatizzatore - 15A/40A
• 57: Centralina per l'equipaggiamento elettrico della porta del conducente, centralina per l'equipaggiamento elettrico della porta del passeggero - 30A
• 58: Centralina per l'equipaggiamento elettrico della porta posteriore sinistra, centralina per l'equipaggiamento elettrico della porta posteriore destra - 30A

Sezione 2: Blocco Rete di Bordo (Relè)

Questa sezione contiene relè importanti per la gestione dell'elettronica di bordo.

• B1: J681 - Relè 2 per l'alimentazione del morsetto 15 (460)
• B2: J99 - Relè per il riscaldamento degli specchietti esterni (449)
• B3: Vuoto
• B4: J689 - Relè 2 per l'alimentazione elettrica del morsetto 30 (449)
• B5: J9 - Relè per il riscaldamento del lunotto (53)
• B6: J4 - Relè per il segnale acustico a due toni (449) / J413 - Relè per il clacson (449)
• B7: Relè 1/2 della doppia pompa dell'acqua di lavaggio (404)
• B8: Relè 1/2 della doppia pompa dell'acqua di lavaggio (404)
• B9: J59 - Relè per scaricare il contatto X (460)

Sezione 3: Blocco Accessori (Relè)

Infine, una sezione dedicata ai relè per accessori e funzioni ausiliarie.

• 1: J496 - Relè per pompa ausiliaria del sistema di raffreddamento (449)
• 2: J39 - Relè per impianto lavafari (53)
• 3: J17 Relè per pompa carburante (449), J643 - Relè per alimentazione carburante tramite tubazione di mandata (449)
• 4: J13 - Relè del ventilatore (404)
• 5: J3ЗЗ - Relè per lo spegnimento della pompa carburante (404)
• 6: Vuoto
• 7: J485 - Relè per il funzionamento in modalità riscaldamento autonomo (449)
• 8: J682 - Relè per l'alimentazione del morsetto 50 (433), dal maggio 2006 (53)
• 9: Vuoto
• A: Fusibile termico 1 per la regolazione della posizione del sedile del conducente - 30A

Volkswagen Touran di Seconda Generazione (5T): Dal 2015 ad Oggi

La Touran 2 è stata presentata al Salone dell'Automobile di Ginevra nel 2015 e si basa sulla piattaforma modulare MQB della VW Golf. Questa seconda generazione (denominazione interna 5T) è stata prodotta a partire dal 2015 e continua la sua produzione fino ad oggi, inclusi gli anni 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 e 2025. Anche per questo modello, una conoscenza approfondita degli schemi dei fusibili è indispensabile.

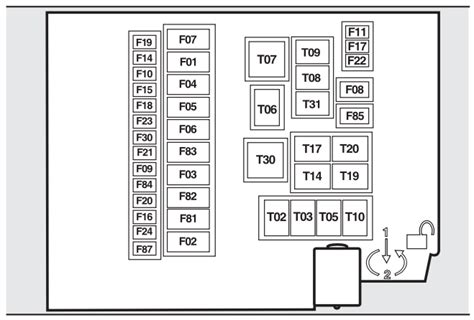

Posizione dei Fusibili nel Vano Motore

Anche per la seconda generazione, il blocco fusibili principale si trova sul lato destro del vano motore.

Relè nel Vano Motore

Prima di esaminare i fusibili, ecco un elenco dei relè presenti:

• R1: Relè di avviamento 1 -J906-
• R2: Relè di avviamento 2 -J907-
• R3: Relè di segnalazione -J413-
• R4: Relè termico ad alta potenza -J360-
• R5: Relè principale -J271- (benzina) / Relè di alimentazione terminale 30 -J317- (diesel)
• R6: Centralina per il dispositivo di preriscaldamento -J179- (benzina)
• R7: Relè per bassa emissione di calore -J359- (diesel)
• R8: Relè di alimentazione per componenti del motore - J757 - (motore a benzina da 2,0 litri)
• R9: Relè per il riscaldamento del parabrezza - J47 -
• R10: Relè 2 per il riscaldamento del parabrezza - J611 -

Fusibili nel Vano Motore

Di seguito, un elenco dettagliato dei fusibili e delle loro funzioni:

• F1: Centralina ABS - J104 - - 25A
• F2: Pompa idraulica ABS - V64 -, centralina ABS - J104 - - 40A/60A
• F3: Componenti elettronici di controllo del motore - J623 - - 15A/30A
• F4: Valvola di controllo per ugelli di raffreddamento pistoni -N522-, sensore livello e temperatura olio -G266-, valvola di commutazione turbina -N529-, relè per l'alimentazione dei componenti del motore -J757-, ventola radiatore -VX57-, relè per potenza termica elevata -J360-, relè per bassa potenza termica - J359 -, valvola di regolazione della pressione dell'olio - N428 -, valvola di ricircolo dell'aria del turbocompressore - N249 -, valvola della valvola di aspirazione del collettore di aspirazione - N316 - - 5A/7,5A/10A
• F5: Valvola di regolazione della pressione del carburante -N276-, valvola di dosaggio del carburante -N290-, relè di alimentazione del motore -J757-, valvola di commutazione della turbina -N529- - 10A
• F6: Interruttore del segnale di arresto -F- - 5A/7,5A
• F7: Valvola di regolazione pressione olio -N428-, centralina per rilevamento perdite serbatoio carburante -J909-, valvola refrigerante cambio -N488-, valvola di intercettazione refrigerante -N82-, pompa refrigerante aria di sovralimentazione -V188-, valvola del liquido di raffreddamento del cambio -N488-, valvola di intercettazione del liquido di raffreddamento -N82-, pompa ausiliaria per il sistema di riscaldamento -V488-, valvola del liquido di raffreddamento della testata -N489- - 7,5A/10A/15A
• F8: Sonda lambda 1 prima del catalizzatore -GX10-, sonda lambda 1 dopo il catalizzatore -GX7-, centralina per sensore NOx -GX30-, centralina per sensore NOx 2 -J881- - 15A
• F9: Pompa ausiliaria del sistema di riscaldamento -V488-, elettrovalvola 1 del filtro a carboni attivi -N80-, valvola 1 per la regolazione della distribuzione del gas -N318-, valvola 1 per la regolazione della distribuzione del gas -N205-, centralina della valvola di scarico -J883-, centralina della valvola di scarico 2 -J945-, centralina del sistema di preriscaldamento automatico -J179-, elemento riscaldante del ventilatore di sfiato del basamento -N79-, misuratore di massa dell'aria -G70- - 5A/10A
• F10: Centralina della pompa carburante -J538- - 15A/20A
• F11: Elemento del riscaldamento ausiliario ad aria -Z35- - 40A/50A
• F12: Elemento del riscaldamento ausiliario ad aria -Z35- - 40A
• F13: Pompa idraulica ausiliaria 1 per olio del cambio - V475 - - 30A
• F14: Relè per riscaldamento parabrezza - J47 - - 40A
• F15: Relè per segnale acustico - J413 - - 15A
• F16: Relè di alimentazione componenti motore -J757- - 20A
• F17: Componenti elettronici di controllo motore -J623-, centralina ABS -J104-, relè riscaldamento parabrezza -J47- - 7,5A
• F18: Centralina batteria - J367 -, interfaccia diagnostica per bus dati - J533 - - 5A/7,5A
• F19: Centralina motore elettrico tergicristalli - J400 - - 30A
• F20: Segnale acustico - H12 - - 10A
• F21: Relè 2 del riscaldamento del parabrezza - J611 - - 30A
• F22: Motore / Centralina motore -J623- - 5A/7,5A
• F23: Motorino di avviamento -B- - 30A
• F24: Elemento riscaldamento aria supplementare -Z35- - 40A
• F31: Vuoto
• F32: Vuoto
• F33: Relè 2 per il riscaldamento del parabrezza - J611 - - 30A
• F34: Relè 2 per il riscaldamento del parabrezza -J611- - 30A
• F35: Centralina per il motore del tergicristallo -J400- - 30A
• F36: Vuoto
• F37: Centralina per il riscaldamento supplementare -J364- - 30A
• F38: Vuoto

Fusibili di Potenza all'Estremità della Scatola di Distribuzione nel Vano Motore

Analogamente alla prima generazione, anche la Touran 2 presenta fusibili di potenza alla fine della scatola di distribuzione nel vano motore.

• 1: Alimentazione elettrica uscita 30_1 - 125A
• 2: Generatore con regolatore di tensione - 400A
• 3: Blocco servosterzo - 80A
• 4: Alimentazione elettrica uscita 30_1 - 80A
• 5: Centralina per ventola radiatore - 50A/80A
• 6: Parabrezza riscaldabile, riscaldamento supplementare - 50A

Fusibili all'Interno dell'Abitacolo (Touran 2)

La scatola di distribuzione interna si trova sotto il cruscotto, dietro il vano portaoggetti, esattamente come nella generazione precedente.

Relè all'Interno dell'Abitacolo

• R1: Relè del sistema di dosaggio per l'agente riducente -J963-
• R2: Relè dell'accoppiamento magnetico dell'impianto di climatizzazione
• R3: Vuoto
• R4: Relè dell'alimentazione elettrica del morsetto 15 -J329-
• R5: Relè del riscaldamento del lunotto -J9-
• R6: Relè delle prese da 12 V -J807-

Fusibili Principali dell'Abitacolo

• 1: Centralina del riscaldamento del rigeneratore -J891- - 30A
• 2: Centralina del piantone dello sterzo -J527- - 10A
• 3: Vuoto
• 4: Segnale acustico (clacson) -H12- - 7,5A/10A
• 5: Interfaccia diagnostica per bus dati -J533- - 5A/7,5A
• 6: Leva del cambio -E313- - 5A/7,5A
• 7: Orologio analogico -Y-, centralina per sistema di controllo pressione pneumatici -J502-, comandi per riscaldamento e climatizzatore -EX21-, centralina e display per climatizzatore posteriore -E265-, ricevitore telecomando per riscaldamento autonomo -R149-, relè per riscaldamento lunotto -J9- - 10A
• 8: Sensore per l'impianto di allarme -G578-, centralina per la regolazione dei fari in curva e della profondità dei fari -J745-, illuminazione di contorno per la porta anteriore sinistra -L251-, illuminazione di contorno per la porta posteriore sinistra -L253-, illuminazione di contorno della porta anteriore destra -L252-, illuminazione di contorno della porta posteriore destra -L254-, illuminazione interna anteriore -WX1-, retroilluminazione a LED sinistra -L181-, retroilluminazione a LED destra -L182-, Interruttore rotante luci -EX1-, Pulsante per freno di stazionamento elettromeccanico -E538-, Sensore pioggia e luce -G397-, Presa diagnostica -U31-, Sensore allarme -G578- - 7,5A/10A
• 9: Centralina del piantone dello sterzo -J527- - 5A/7,5A
• 10: Centralina del display informativo anteriore e della centralina -J685-, centralina del display a proiezione -J898- - 7,5A/10A
• 11: Centralina per rete di bordo - J519 - - 40A
• 12: Centralina del sistema di navigazione - J856 -, centralina 1 del sistema di informazione elettronico - J794 - - 20A
• 13: Cintura di sicurezza anteriore sinistra - NX10 - - 25A
• 14: Centralina della ventola - J126 - - 40A
• 15: Centralina per bloccasterzo elettronico - J764 - - 10A
• 16: Vano portaoggetti con interfaccia per telefono cellulare - R265 -, hub USB - R293 -, amplificatore per segnale bidirezionale per telefono cellulare/servizi di trasmissione dati - J984 -, porta di ricarica USB 1 - U37 - - 7,5A
• 17: Centralina per modulo di chiamata di emergenza e dispositivo di comunicazione - J949 -, installazione nel cruscotto - KX2 - - 7,5A
• 18: Centralina per telecamera con vista superiore -J928-, maniglia per portellone posteriore -EX37-, telecamera di retromarcia superiore -R246- - 7,5A
• 19: Interfaccia per il sistema di accesso e avviamento -J965- - 7,5A
• 20: Relè per sistema di dosaggio dell'urea - J963 -, relè per pompa a vuoto - J318 - - 7,5A/10A/15A
• 21: Centralina per trazione integrale - J492 - - 15A
• 22: Centralina per rilevamento rimorchio - J345 - - 15A
• 23: Centralina per tetto apribile - J245 - - 20A/30A
• 24: Centralina per rete di bordo - J519 - - 40A
• 25: Centralina per porta conducente - J386 - Centralina per porta posteriore conducente - J926 - - 30A
• 26: Centralina per rete di bordo - J519 - - 30A
• 27: Centralina per rete di bordo - J519 - - 30A
• 28: Centralina per il riconoscimento del rimorchio - J345 - - 25A
• 29: Relè per sistema di avviamento a distanza - J471 - - 5A
• 30: Relè per sistema di avviamento a distanza - J471 - - 10A
• 31: Centralina per portellone posteriore - J605 - - 30A
• 32: Telecamera frontale per sistemi di assistenza alla guida -R242-, centralina per regolatore di velocità adattivo -J428-, centralina per ausilio al parcheggio -J446-, centralina per assistente al cambio di corsia -J769-, centralina 2 per assistente al cambio di corsia - J770 - - 10A
• 33: Centralina per airbag - J234 - - 5A/7,5A
• 34: Blocco interruttori 1 nella console centrale -EX23-, blocco interruttori centrale nel rivestimento anteriore -EX22-, sensore qualità aria -G238-, specchietto retrovisore interno -EX5-, relè prese di corrente -J807-, interruttore luci di retromarcia - F4 -, sensore di pressione nel circuito di raffreddamento - G805 -, centralina per rumori della carrozzeria - J869 -, pulsante per freno di stazionamento elettromeccanico - E538 - - 7,5A
• 35: Presa diagnostica - U31 - - 7,5A/10A
• 36: Faro anteriore destro - MX2 - - 5A/7,5A
• 37: Faro anteriore sinistro -MX1- - 5A/7,5A
• 38: Centralina per il riconoscimento del rimorchio -J345- - 25A
• 39: Centralina per porta passeggero -J387-, centralina per porta posteriore -J927- - 30A
• 40: Presa da 12 V - U5 -, presa da 12 V 2 - U18 -, presa da 12 V 3 - U19 - (fusibile per accendisigari) - 20A
• 41: Cintura di sicurezza anteriore destra - NX11 - - 25A
• 42: Centralina per impianto elettrico di bordo - J519 - - 40A
• 43: Centralina per impianto audio digitale - J525 - - 40A
• 44: Centralina per rilevamento rimorchio - J345 - - 15A
• 45: Centralina per la regolazione del sedile del conducente - J810 -, ventilatore 1 per il sedile anteriore sinistro - V514 -, ventilatore 1 per lo schienale del sedile anteriore sinistro - V512 - - 15A
• 46: Convertitore CC-CA con presa, 12 V - 230 V -U13- - 30A
• 47: Tergicristallo posteriore -V12- - 7,5A/15A
• 48: Vuoto
• 49: Sensore posizione frizione -G476-, relè motorino di avviamento 1 -J906-, relè motorino di avviamento 2 -J907- - 5A/7,5A
• 50: Centralina portellone posteriore -J605- - 40A
• 51: Blocco di comando e visualizzazione del climatizzatore posteriore -E265- - 25A
• 52: Blocco di comando elettronico degli ammortizzatori -J250- - 15A
• 53: Relè del riscaldamento lunotto -J9- - 30A

Fusibili Supplementari nel Blocco dell'Abitacolo

• A: Centralina per la regolazione del sedile anteriore destro -EX34-, ventola 1 per il cuscino del sedile anteriore destro -V518-, ventola 1 per lo schienale del sedile anteriore destro -V516- - 15A
• B: Relè del sistema di avviamento a distanza - J471 - - 5A
• C: Porta USB per ricarica 1 - U37 - - 7,5A

Relè Aggiuntivi nell'Abitacolo

• R1: Relè del sistema di avviamento remoto - J471 -

Identificazione e Sostituzione del Fusibile dell'Accendisigari

Come evidenziato negli schemi, il fusibile dell'accendisigari può trovarsi in diverse posizioni a seconda della generazione e della configurazione specifica della Volkswagen Touran.

Per la prima generazione (1T):

• F30 nella scatola fusibili interna (lato conducente), identificato come "Spina di sicurezza posteriore per accendisigari Volkswagen Touran (1T), diodo di blocco" con un amperaggio di 20A.
• F41 nella scatola fusibili interna, "Connettore per l'impianto elettrico del rimorchio o presa TSU (accendisigari)" con un amperaggio di 20A.
• F42 nella scatola fusibili interna, "Presa per dispositivi aggiuntivi (accendisigari)" con un amperaggio di 15A.
• F47 nella scatola fusibili interna, "Fusibile per accendisigari Volkswagen Touran o centralina per sedili anteriori" con un amperaggio di 25A.

Questa molteplicità di posizioni suggerisce che la Touran potrebbe avere più prese da 12V, ognuna protetta da un fusibile dedicato, oppure che la nomenclatura è variata nel corso degli anni di produzione. È fondamentale consultare lo schema specifico del proprio anno modello.

Per la seconda generazione (5T):

• F40 nella scatola fusibili interna (sotto il cruscotto, dietro il vano portaoggetti), identificato come "Presa da 12 V - U5 -, presa da 12 V 2 - U18 -, presa da 12 V 3 - U19 - (fusibile per accendisigari)" con un amperaggio di 20A.

Procedura di Sostituzione:

1. Localizzazione: Riferirsi agli schemi sopra per individuare la scatola dei fusibili pertinente e il numero del fusibile dell'accendisigari.
2. Accesso: Aprire il coperchio della scatola dei fusibili. Per le scatole nel vano motore, questo è solitamente un coperchio in plastica con clip. Per la scatola nell'abitacolo, potrebbe essere necessario rimuovere una copertura o un pannello.
3. Identificazione del fusibile bruciato: Un fusibile bruciato si riconosce tipicamente da un filamento metallico interrotto al suo interno. Utilizzare una piccola pinza per fusibili (spesso fornita nel kit attrezzi del veicolo) per rimuoverlo.
4. Sostituzione: Inserire un nuovo fusibile dello stesso amperaggio e colore. È cruciale non utilizzare mai un fusibile con un amperaggio superiore, in quanto ciò potrebbe causare danni gravi all'impianto elettrico del veicolo.
5. Verifica: Testare il funzionamento dell'accendisigari o della presa da 12V.

La corretta manutenzione del sistema elettrico della propria Volkswagen Touran, inclusa la sostituzione dei fusibili, garantisce il funzionamento ottimale di tutti i componenti e la sicurezza del veicolo.

tags: #fusibile #accendisigari #touran
