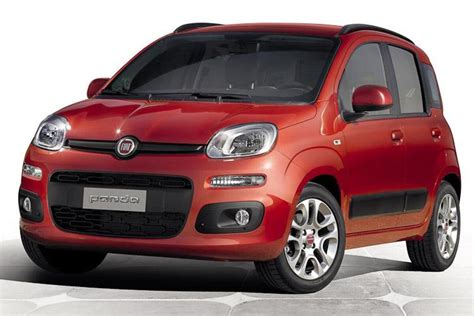

La Fiat Panda, un'auto cittadina di successo prodotta dall'azienda italiana ora parte della fusione Stellantis, è un veicolo molto diffuso. La terza generazione di questo modello, presentata nell'autunno del 2011 al Salone dell'Automobile di Francoforte e prodotta negli anni 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, presenta un sistema elettrico complesso, la cui comprensione è fondamentale per la manutenzione. Questo articolo si propone di descrivere in dettaglio lo schema dei fusibili della Fiat Panda di terza generazione (codice carrozzeria 319), fornendo le posizioni, le descrizioni e le immagini delle relative scatole portafusibili. Particolare attenzione sarà data ai fusibili relativi all'illuminazione, includendo fari abbaglianti e fendinebbia, e ad altri componenti importanti come l'accendisigari e la radio.
Posizionamento delle Scatole dei Fusibili
Per facilitare l'individuazione e la sostituzione dei fusibili, è essenziale conoscere la loro ubicazione all'interno del veicolo. Nella Fiat Panda di terza generazione, le scatole dei fusibili sono distribuite in tre aree principali: nel vano motore, all'interno dell'abitacolo e nel bagagliaio. Ogni scatola è dedicata a specifici circuiti elettrici, garantendo una protezione mirata per i vari componenti.
Nel Vano Motore
Nel vano motore della Fiat Panda, si trovano due principali punti di riferimento per i fusibili. La scatola dei fusibili principale (1) è posizionata sul lato destro del vano, nascosta dietro una copertura protettiva. Questa scatola gestisce una vasta gamma di funzioni vitali per il funzionamento del veicolo, inclusi diversi componenti legati al sistema di illuminazione.

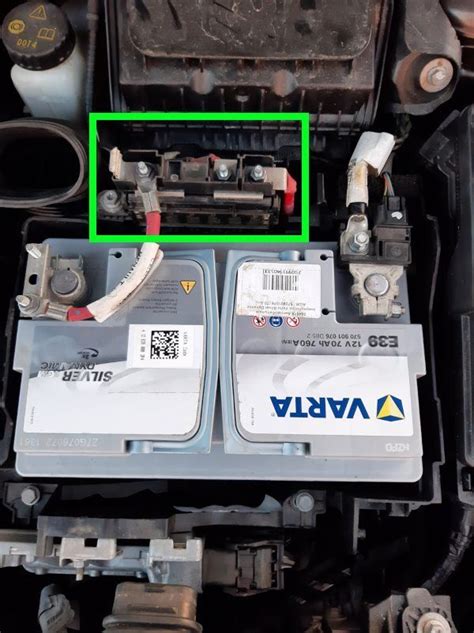

Oltre alla scatola principale, sul polo positivo della batteria è presente una scheda aggiuntiva con fusibili di potenza (2). Questi fusibili di potenza sono generalmente dedicati a circuiti che richiedono un amperaggio elevato, proteggendo componenti critici come il servosterzo elettrico o il riscaldamento del parabrezza.
Schema Dettagliato della Scatola dei Fusibili Principale (1)
La scatola dei fusibili principale nel vano motore contiene una serie di fusibili e relè, ognuno con una funzione specifica. Di seguito, un elenco dettagliato dei fusibili e dei loro rispettivi amperaggi e funzioni, con una particolare enfasi sui componenti di illuminazione:
- N. 1: Tetto apribile elettrico - 20A
- N. 2: Sistema frenante - 20A
- N. 3: Interruttore di accensione - 20A
- N. 4: Ventola climatizzatore - 40A
- N. 5: Pompa ABS - 40A
- N. 6: Clacson - 15A
- N. 7: Compressore climatizzatore - 7,5A
- N. 8: Ventola di raffreddamento a due velocità o non in funzione - 40A
- N. 9: Servosterzo elettrico - 70A
- N. 10: Ventola di raffreddamento a due stadi o ventola di raffreddamento a uno stadio - 20A/30A
- N. 11: Centralina carrozzeria - 60A
- N. 12: Filtro carburante riscaldato, diesel o vuoto - 50A
- N. 13: Riscaldamento parabrezza - 70A
- N. 14: Pompa elettrica del cambio o centralina candelette - 50A/30A
- N. 15: Modulo carburante (fusibile pompa benzina) - 15A
- N. 16: Presa 12 V/fusibile accendisigari Fiat Panda 3 - 15A
- N. 17: Fari, abbaglianti - 15A
- N. 18: Fendinebbia - 15A
- N. 19: Sensore livello batteria - 5A
- N. 20: Riscaldamento sedili - 15A
- N. 21: Sistema di gestione motore o vuoto - 7,5A
- N. 22: Ventola di riscaldamento - 5A
- N. 23: Cambio automatico o centralina differenziale o iniettori CNG - 7,5A/10A
- N. 24: Relè alimentazione gas o relè CNG - 7,5A
- N. 25: Sistema di gestione motore o modulo di alimentazione carburante o iniettori CNG - 10A
- N. 26: Sistema di gestione motore o centralina GPL - 15A
- N. 27: Controllo motore - 10A
- N. 28: Riscaldamento specchietti - 7,5A
- N. 29: Sistema frenante, servosterzo elettrico - 7,5A
- N. 30: Sistema di gestione del motore o cambio automatico o valvola di iniezione CNG - 7,5A
- N. 31: Interruttore luci di retromarcia o ruota di scorta - 5A
- N. 32: Riscaldamento lunotto posteriore - 30A
Tra i relè presenti in questa scatola, alcuni sono direttamente correlati al sistema di illuminazione e ad altre funzioni chiave:
- R1: Ventola di raffreddamento, relè ad alta velocità
- R2: Sistema di controllo del motore
- R3: Riscaldamento lunotto
- R5: Ventola di riscaldamento
- R6: Ventola di raffreddamento, relè a velocità singola
- R7: Riscaldamento filtro carburante, diesel
- R8: Fari antinebbia
- R9: Relè clacson
- R10: Relè pompa benzina
- R11: Ventola climatizzatore
- R12: Compressore climatizzatore
- R13: Fari, abbaglianti
- R14: Prese 12 V, relè accendisigari
- R15: Relè CNG o interruttore start-stop motore
- R16: Relè alimentazione gas, sistema start-stop, relè CNG
È importante notare che i fusibili N. 17 e N. 18 sono direttamente responsabili dei fari abbaglianti e dei fendinebbia, rispettivamente. I relè R8 e R13 sono associati ai fendinebbia e ai fari abbaglianti, evidenziando l'interconnessione tra fusibili e relè nel sistema di illuminazione. Il fusibile N. 16, relativo all'accendisigari e alla presa da 12 V, è anch'esso un componente di uso comune e spesso soggetto a sovraccarichi.
Schema Dettagliato dei Fusibili di Potenza (2)
Questo pannello, situato direttamente sulla batteria, contiene fusibili di amperaggio elevato che proteggono circuiti fondamentali del veicolo.
- SA1: Sensore stato batteria - 30A
- SA2: Riscaldamento PTC 1 - 30A
- SA3: Riscaldamento PTC 2 - 50A
Questi fusibili sono cruciali per la gestione della potenza e per il funzionamento di sistemi che richiedono un elevato assorbimento di corrente, come i riscaldatori supplementari.
All'interno dell'Abitacolo
La scatola dei fusibili interna è posizionata sul lato del conducente, nella parte inferiore del cruscotto, rendendola facilmente accessibile per la manutenzione. L'immagine fornita serve da esempio della struttura tipica di queste scatole.
Questa scatola ospita fusibili che controllano le funzioni interne del veicolo, inclusi sistemi di sicurezza, comfort e intrattenimento.
Schema Dettagliato della Scatola dei Fusibili dell'Abitacolo
Di seguito, una panoramica dei fusibili presenti nella scatola dell'abitacolo:
- F12: Vuoto
- F13: Potenziometro correzione fari - 5A
- F31: Presa - 5A
- F32: Vuoto
- F36: Presa diagnostica, regolatore di tensione, alimentazione elettrica - 10A
- F37: Interruttore luci di stop, cruscotto - 7,5A
- F38: Chiusura centralizzata - 20A
- F43: Pompe lavavetri anteriori e posteriori - 20A
- F47: Alzacristalli lato conducente - 20A
- F48: Alzacristalli lato passeggero - 20A
- F49: Sensore di parcheggio, modulo di controllo dei freni, riscaldamento sedili, elettrovalvola cambio, display informazioni, controllo illuminazione - 7,5A
- F50: Airbag - 7,5A
- F51: Radio, climatizzatore, interruttore pedale freno, interruttore pedale frizione, tetto apribile elettrico, luci di retromarcia - 5A
- F53: Alimentazione elettrica del cruscotto - 7,5A
In questa scatola, il fusibile F13 è specificamente dedicato al potenziometro per la correzione dei fari, un componente importante per regolare l'altezza del fascio luminoso e garantire una visibilità ottimale. Il fusibile F51, evidenziato in grassetto, è responsabile dell'alimentazione della radio e di altri sistemi ausiliari, rendendolo un fusibile comune da controllare in caso di malfunzionamenti di questi dispositivi. Il fusibile F49, sebbene non direttamente legato ai fari principali, gestisce il controllo illuminazione, indicando una protezione estesa per vari aspetti dell'illuminazione interna ed esterna del veicolo.
A cosa corrispondono i Fusibili abitacolo PANDA 169 - 2003-2012?
Nel Bagagliaio
Un'altra scatola dei fusibili e dei relè si trova sul lato sinistro del bagagliaio. Questa posizione, meno intuitiva rispetto alle altre, è comunque importante per completare la mappa dei fusibili della vettura.
Questa scatola solitamente ospita fusibili e relè per funzioni ausiliarie o meno critiche rispetto a quelle gestite dalle scatole nel vano motore o nell'abitacolo.

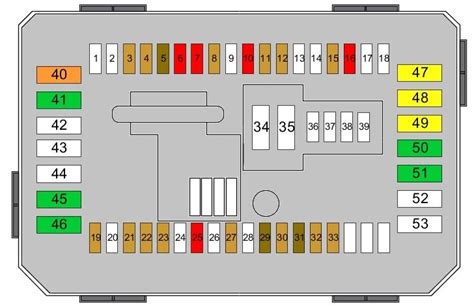

Schema Dettagliato della Scatola del Bagagliaio
- N. 1: Sistema frenante - 5A
- N. 2-8: Riserva
- R1: Riscaldamento sedile passeggero
- R2: Riscaldamento sedile conducente
- R3: Riserva
- R4: Sistema frenante
Anche se questa scatola non contiene fusibili direttamente legati ai fari, il fusibile N. 1 e il relè R4 dedicati al sistema frenante sottolineano l'importanza della protezione di sicurezza anche in quest'area del veicolo. La presenza di relè per il riscaldamento dei sedili indica la gestione di alcune funzioni di comfort, anche se posizionate in una zona remota del veicolo.
Comprendere il Sistema Elettrico e i Fusibili
I fusibili sono dispositivi di sicurezza essenziali nel sistema elettrico di un'automobile. La loro funzione primaria è proteggere i circuiti elettrici da sovraccarichi di corrente. Ogni fusibile contiene un sottile filamento metallico progettato per fondere e interrompere il circuito quando la corrente supera un livello di sicurezza predeterminato. Questa interruzione previene danni maggiori ai componenti elettrici e riduce il rischio di incendi.
Un'approfondita conoscenza dello schema dei fusibili è indispensabile non solo per i meccanici professionisti, ma anche per i proprietari di veicoli che desiderano eseguire semplici interventi di manutenzione o diagnosticare problemi minori. Ad esempio, un faro che non si accende potrebbe indicare un fusibile bruciato, e la capacità di individuare e sostituire il fusibile corretto può risparmiare tempo e costi.

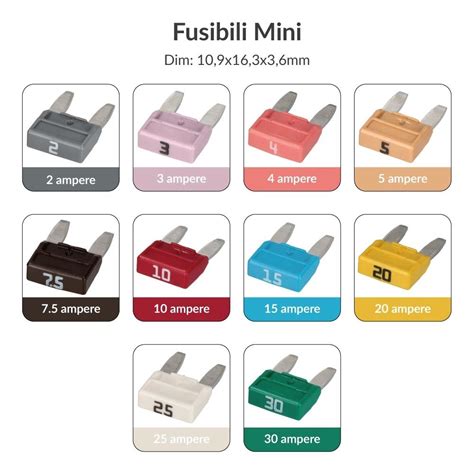

Quando si sostituisce un fusibile, è cruciale utilizzare un fusibile con l'amperaggio specificato dal produttore. L'utilizzo di un fusibile con un amperaggio inferiore potrebbe causare la sua frequente bruciatura, mentre un fusibile con un amperaggio superiore potrebbe non proteggere adeguatamente il circuito, rischiando danni ai componenti o, nel peggiore dei casi, un incendio. I fusibili sono codificati per colore, con ogni colore che rappresenta un amperaggio specifico, rendendo più facile identificarli.
Diagnosi dei Problemi Comuni Legati ai Fari e ai Fusibili
Problemi con i fari, gli abbaglianti o i fendinebbia possono essere frustranti, ma spesso la causa è un fusibile bruciato. Se un faro non funziona, il primo passo dovrebbe essere il controllo del fusibile corrispondente. Per i fari abbaglianti, il fusibile N. 17 nel vano motore è il principale candidato, mentre per i fendinebbia, il fusibile N. 18 e il relè R8 sono i punti da esaminare.
Se il problema persiste anche dopo aver sostituito il fusibile, è possibile che ci sia un problema più complesso, come un cablaggio difettoso, una lampadina bruciata (che dovrebbe essere controllata visivamente per prima), un relè guasto o un problema con l'interruttore dei fari. In questi casi, potrebbe essere necessario l'intervento di un tecnico specializzato per una diagnosi più approfondita.
Per quanto riguarda il potenziometro di correzione dei fari (fusibile F13 nell'abitacolo), un malfunzionamento potrebbe impedire la corretta regolazione dell'altezza del fascio luminoso, compromettendo la visibilità e potenzialmente abbagliando gli altri guidatori. Se la regolazione manuale non funziona, il fusibile dovrebbe essere il primo elemento da controllare.
Infine, anche se non direttamente correlati alla funzione di illuminazione stradale, il fusibile dell'accendisigari (N. 16 nel vano motore) e quello della radio (F51 nell'abitacolo) sono tra i più comunemente soggetti a problemi. L'accendisigari e le prese da 12 V sono spesso utilizzati per alimentare dispositivi elettronici, e un sovraccarico può facilmente causare la bruciatura del fusibile. Allo stesso modo, problemi con la radio o il sistema di climatizzazione possono spesso essere ricondotti al fusibile F51.
La conoscenza dettagliata della disposizione e della funzione dei fusibili nella Fiat Panda di terza generazione consente ai proprietari e ai tecnici di affrontare in modo più efficiente eventuali problemi elettrici, garantendo la sicurezza e la piena funzionalità del veicolo.
