Avviare un veicolo dipende da una serie complessa di componenti elettrici e meccanici che lavorano in perfetta sincronia. Tra questi, il motorino di avviamento gioca un ruolo cruciale, e il suo corretto funzionamento è spesso garantito da un piccolo ma essenziale componente: il fusibile. Comprendere la posizione, la funzione e le potenziali problematiche relative al fusibile del motorino di avviamento della Ford Fiesta è fondamentale per qualsiasi proprietario, dal neofita all'esperto.
Dove si Trovano i Fusibili di Avviamento nella Ford Fiesta
La Ford Fiesta è equipaggiata con due scatole fusibili principali, ognuna delle quali ospita una serie di fusibili e relè indispensabili per il funzionamento del veicolo. Identificare il fusibile specifico del motorino di avviamento richiede la consultazione dei diagrammi appropriati.

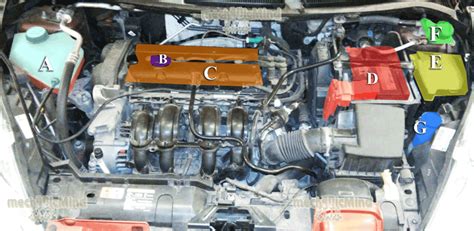

Scatola di Distribuzione Elettrica nel Vano Motore
Questa scatola, situata nel vano motore, contiene fusibili ad alto amperaggio che proteggono i principali sistemi elettrici del veicolo da sovraccarichi. All'interno di questa scatola, i componenti relativi all'avviamento includono:
- Fusibile FMX/JCase da 30A (N. 11): Questo fusibile è direttamente collegato al relè del motorino di avviamento. La sua integrità è essenziale per il flusso di corrente al motorino.

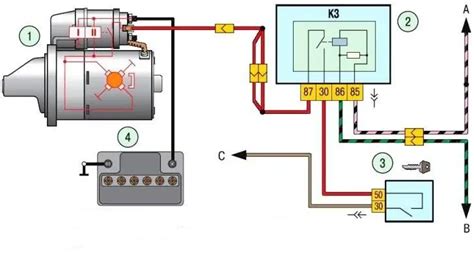

- Relè R8 (Motorino di avviamento): Il relè R8 è un componente chiave che controlla l'invio di corrente al motorino di avviamento. Funziona come un interruttore azionato elettricamente, permettendo alla corrente di passare solo quando il sistema di avviamento viene attivato.
È importante notare che la scatola di distribuzione elettrica ospita anche molti altri fusibili non direttamente correlati all'avviamento, ma che supportano altri sistemi vitali del veicolo.
Pannello Portafusibili nell'Abitacolo
Il secondo pannello portafusibili si trova nell'abitacolo, specificamente nella parte destra del pozzetto sul lato passeggero. Per accedervi, è necessario rimuovere un pannello di rivestimento e, successivamente, la scheda con il key code plastificata.
Posizione della scatola dei fusibili all'interno dell'abitacolo della Ford Fiesta
All'interno di questo pannello, i fusibili e i relè correlati all'avviamento includono:
- Fusibile MINI da 7.5A (N. 1): Questo fusibile è associato a diverse funzioni, tra cui l'accensione, i tergicristalli automatici, il parabrezza riscaldato, la plafoniera e lo specchietto interno. Sebbene non direttamente per il motorino di avviamento, la sua funzione sull'accensione può influenzare l'intero processo di avviamento.
- Fusibile MINI da 10A (N. 13): Questo fusibile è collegato all'accensione, al servosterzo elettrico, al quadro strumenti, al sistema antifurto passivo e al sistema antibloccaggio dei freni (ABS). Anche in questo caso, la sua influenza sull'accensione è rilevante.
- Relè R1 (Accensione): Questo relè è fondamentale per l'attivazione dei circuiti di accensione.
- Relè R7 (Sistema Keyless - Accensione): Nelle vetture equipaggiate con sistema keyless, questo relè gestisce l'accensione.
Anche in questo pannello, sono presenti numerosi altri fusibili che non sono direttamente mostrati o correlati all'avviamento, ma che sono parte integrante del sistema elettrico del veicolo.
Quando si maneggia il pannello fusibili nell'abitacolo, è cruciale riposizionare correttamente la scheda con il key code dopo aver sostituito un fusibile, per garantire il corretto funzionamento del sistema.
Perché il Fusibile del Motorino di Avviamento si Brucia?
La bruciatura del fusibile del motorino di avviamento non è un evento casuale, ma è il sintomo di un problema sottostante nel sistema elettrico del veicolo. I fusibili sono progettati per bruciarsi quando una corrente eccessiva attraversa il circuito, proteggendo così i componenti più costosi da danni maggiori. Identificare e risolvere la causa del sovraccarico prima di sostituire il fusibile è di vitale importanza per evitare che il nuovo fusibile si bruci a sua volta.
I motivi più comuni per cui il fusibile del motorino di avviamento si brucia includono:
Cortocircuito nel Cablaggio
Un cortocircuito nel cablaggio del circuito di avviamento è una delle cause più frequenti. Ciò si verifica quando una corrente elettrica prende un percorso non intenzionale, spesso a causa di cavi sfilacciati, danneggiati o che sono venuti a contatto con parti metalliche del veicolo. Questo flusso eccessivo di corrente supera la capacità del fusibile, che si sacrifica per prevenire danni maggiori.
Motorino di Avviamento Difettoso
Se il motorino di avviamento o i suoi componenti assorbono più corrente di quella per cui il fusibile è progettato, il fusibile si brucerà. Questo può accadere se il motorino di avviamento è intrinsecamente difettoso, magari a causa di usura interna, o se c'è una resistenza anomala nel circuito del motorino. Un motorino che fatica a girare, ad esempio, richiederà più corrente per svolgere il suo compito, portando al sovraccarico del fusibile.
Solenoide di Avviamento Difettoso
Il solenoide di avviamento è un componente che, quando attivato dalla chiave di accensione, chiude il circuito ad alta corrente che alimenta il motorino di avviamento. Un solenoide difettoso può guastarsi e causare un aumento di corrente anomalo, che a sua volta farà bruciare il fusibile. Il solenoide può rimanere bloccato, consumando corrente eccessiva, o presentare resistenze interne elevate.
Interruttore di Accensione Difettoso
L'interruttore di accensione, che è il punto di partenza del processo di avviamento, può causare problemi se difettoso. Un collegamento intermittente o inadeguato all'interno dell'interruttore può portare a picchi di corrente imprevedibili, che stressano il fusibile e lo portano alla bruciatura.
Problemi alla Batteria o all'Alternatore
Sebbene non direttamente nel circuito del motorino di avviamento, problemi con la batteria o l'alternatore possono influenzare indirettamente il fusibile. Una batteria con bassa tensione o fluttuazioni di carica, o un alternatore difettoso che non regola correttamente la carica, possono causare sovraccarichi nel sistema elettrico generale del veicolo. Questi sovraccarichi possono compromettere il fusibile di avviamento, specialmente durante il tentativo di avviamento quando il motorino richiede la massima corrente. Se si collegano due batterie in modo errato, ad esempio con i poli invertiti o per ottenere una tensione di 24V anziché 12V, si può causare un cortocircuito o un sovraccarico massivo che quasi certamente brucerà fusibili e danneggerà altri componenti.
Altre Cause di Mancato Avviamento sulla Fiesta
Le stesse problematiche che portano alla bruciatura del fusibile possono naturalmente causare un mancato avviamento del veicolo. Tuttavia, se il fusibile del motorino di avviamento non è bruciato, ci sono altre possibili cause di guasto che possono impedire l'accensione del motore.
Problemi al Relè di Avviamento
Il relè di avviamento, come il relè R8 nella scatola di distribuzione elettrica, è il componente che controlla il flusso di corrente al motorino di avviamento. Se il relè è difettoso, non invierà la corrente necessaria al motorino, anche se il fusibile è intatto. I relè possono guastarsi meccanicamente o elettricamente, impedendo la chiusura del circuito di potenza.
Problemi alla Batteria (senza sovraccarico)
Una batteria scarica o con celle difettose potrebbe non avere sufficiente potenza per azionare il motorino di avviamento, anche se il fusibile è in buone condizioni. In questo caso, il motorino potrebbe girare lentamente o non girare affatto, ma senza causare un sovraccarico sufficiente a bruciare il fusibile. Un potenziale di 0 o -12V (se la batteria è completamente scarica) indicherebbe una batteria insufficiente.
Cavi della Batteria Difettosi o Corrosi
I cavi della batteria, sia quelli positivi che negativi, possono deteriorarsi nel tempo. La corrosione sui terminali o all'interno dei cavi stessi può aumentare la resistenza nel circuito, riducendo la corrente disponibile per il motorino di avviamento. Anche se il fusibile è buono, il motorino non riceverà sufficiente energia.
Difetto Meccanico del Motorino di Avviamento

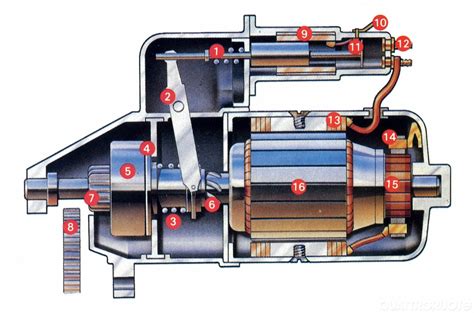

Oltre a problemi elettrici che causano sovraccarico, il motorino di avviamento può avere un difetto meccanico. Ad esempio, gli ingranaggi interni potrebbero essere bloccati, i cuscinetti usurati o le spazzole consumate. In questi casi, il motorino potrebbe non riuscire a girare affatto o a ingranare correttamente con il volano, anche con una corretta alimentazione elettrica e un fusibile intatto.
Problemi all'Immobilizzatore o al Sistema Antifurto
I moderni veicoli sono dotati di sistemi di sicurezza complessi, come l'immobilizzatore o il sistema antifurto passivo. Se questi sistemi rilevano una minaccia o un'irregolarità (ad esempio, una chiave non riconosciuta), possono impedire l'avviamento del motore, bloccando l'alimentazione al motorino di avviamento o al sistema di accensione.
Problemi al Sensore di Posizione Albero Motore/Albero a Camme
Questi sensori forniscono informazioni cruciali alla centralina del motore (ECU) per determinare il momento ideale per l'iniezione del carburante e la scintilla. Se uno di questi sensori è difettoso, l'ECU potrebbe non consentire l'avviamento del motore anche se il motorino gira correttamente.
Mancanza di Carburante o Problemi al Sistema di Alimentazione
Anche se non direttamente collegato al fusibile del motorino di avviamento, un motore non si avvierà se manca carburante o se ci sono problemi con la pompa del carburante, gli iniettori o il filtro del carburante.

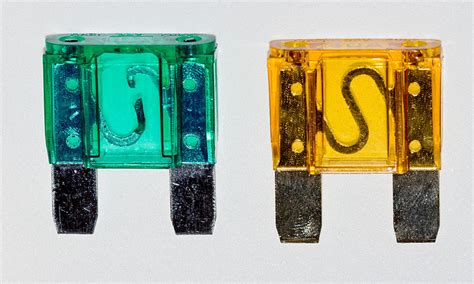

Sostituzione dei Fusibili: Precauzioni e Procedure
La sostituzione di un fusibile è un'operazione relativamente semplice, ma richiede attenzione per evitare ulteriori problemi.
- Identificazione del Fusibile Corretto: Come menzionato, la Ford Fiesta ha diverse scatole fusibili. È essenziale consultare il manuale del proprietario o i diagrammi specifici del modello per identificare il fusibile esatto da sostituire. Il fusibile FMX/JCase da 30A (N. 11) nella scatola di distribuzione elettrica nel vano motore è il principale fusibile del motorino di avviamento.
- Tipo e Valore Nominale: Sostituire i fusibili con altri fusibili dello stesso tipo (es. MINI, FMX/JCase) e dello stesso valore nominale (amperaggio). L'uso di un fusibile con un amperaggio inferiore lo farebbe bruciare immediatamente, mentre un fusibile con un amperaggio superiore non offrirebbe protezione, rischiando danni ai componenti elettrici. Se i fusibili di riserva hanno un amperaggio diverso, è necessario procurarsi quello corretto.
- Scollegamento della Batteria: Prima di procedere con la sostituzione di qualsiasi fusibile, è buona pratica scollegare la batteria del veicolo. Questo previene cortocircuiti accidentali durante il lavoro e protegge i sistemi elettronici. Dopo aver ricollegato la batteria, alcune funzionalità del veicolo potrebbero dover essere reimpostate (es. orologio, stazioni radio).
- Accesso ai Pannelli: Per accedere alla scatola di distribuzione elettrica nel vano motore, potrebbe essere necessario rimuovere alcune coperture protettive. Per il pannello portafusibili nell'abitacolo, seguire le istruzioni dettagliate fornite: sollevare il pannello di rivestimento dai ganci di fermo posteriori, tirarlo verso di sé e contemporaneamente staccarlo di lato con un movimento rotatorio. Quindi, rimuovere la scheda con il key code prima di accedere ai fusibili.
- Verifica della Compatibilità dei Ricambi: Quando si acquistano ricambi, è importante assicurarsi della loro compatibilità. Per le vetture del gruppo FCA (Fiat, Alfa Romeo, Lancia, Jeep, Chrysler, Dodge e RAM dal 2003 in avanti), la compatibilità può essere verificata. Per altri marchi, è consigliabile fornire il codice originale del ricambio per garantire l'acquisto del pezzo corretto. Le immagini relative agli articoli sono indicative; le caratteristiche degli oggetti consegnati possono risultare leggermente differenti dalle foto presentate.
Considerazioni Tecniche e Disponibilità Prodotti
Le informazioni tecniche sui prodotti sono ricavate dalle pubblicazioni delle case produttrici. È importante notare che i fornitori si riservano la facoltà di modificare o adeguare le informazioni tecniche dei prodotti del catalogo, anche senza preavviso.
La disponibilità dei prodotti è soggetta a esaurimento scorte. In caso di esaurimento dell'articolo ordinato, gli ordini potrebbero essere annullati e gli importi versati riaccreditati. Questo è un aspetto importante da considerare quando si acquistano ricambi.
Implicazioni di un Sovraccarico Estremo: Il Caso dei 24V
Un errore comune e potenzialmente disastroso è collegare impropriamente le batterie, ad esempio per ottenere 24V anziché i 12V standard del veicolo. Come notato, se si collegano tra loro i poli negativi e positivi di due batterie, si può ottenere un'uscita di 24V agli estremi. Tuttavia, se questo viene fatto mentre la batteria è ancora collegata all'auto (che è configurata per 12V), si crea un cortocircuito. L'auto è collegata al polo positivo e al polo negativo della batteria. Se si collega il negativo di una batteria al positivo dell'altra e si collegano gli estremi all'auto, si ottengono 24V. Se invece si cortocircuitano le batterie tra di loro, ad esempio collegando il negativo di una al positivo dell'altra e le altre estremità (il positivo della prima e il negativo della seconda) all'auto, si otterrebbe un potenziale molto basso o nullo (0V o -12V se la batteria è scarica), ma con un enorme flusso di corrente che avrebbe conseguenze disastrose per tutti i fusibili e i sistemi elettrici. Inviare 24V a un sistema progettato per 12V provoca un sovraccarico massivo che brucia istantaneamente tutti i fusibili e può danneggiare irreversibilmente la centralina del motore, il motorino di avviamento, l'alternatore e altri componenti elettronici sensibili. La protezione offerta da un fusibile è limitata a sovraccarichi ragionevoli; in casi estremi come questo, i danni possono essere estesi e costosi da riparare.
