Guida Completa ai Fusibili e ai Relè della Volkswagen Golf 4 TDI

La Volkswagen Golf 4, un'icona nel segmento delle auto compatte, è stata prodotta in un'ampia gamma di anni, precisamente dal 1997 al 2004. Durante questo periodo, è stata commercializzata in diverse configurazioni di carrozzeria, tra cui hatchback, station wagon e decappottabile, consolidando la sua reputazione di veicolo versatile e affidabile. Per i proprietari di questo modello, e in particolare per le versioni TDI, comprendere la disposizione e la funzione dei fusibili e dei relè è fondamentale per la manutenzione e la risoluzione dei problemi elettrici. Questa guida dettagliata è stata pensata per offrire una panoramica esaustiva degli schemi dei blocchi fusibili e dei relè della Volkswagen Golf 4, con l'ausilio di descrizioni e, laddove possibile, riferimenti visivi.

È importante sottolineare che, sebbene questa pubblicazione miri a essere il più accurata possibile, potrebbero esserci delle leggere differenze tra il materiale presentato e la configurazione specifica del vostro veicolo. Si consiglia vivamente di verificare lo scopo effettivo di ciascun fusibile o relè con la descrizione riportata sulla copertina protettiva del blocco fusibili stesso, che spesso fornisce le informazioni più precise e aggiornate.

Ubicazione dei Blocchi Fusibili Principali

Nella Volkswagen Golf 4, i fusibili sono disposti principalmente in due blocchi, situati in posizioni strategiche per facilitare l'accesso e la manutenzione. Il primo blocco, il più comune e frequentemente consultato, si trova all'interno dell'abitacolo, mentre il secondo è posizionato nel vano motore. Ogni blocco è progettato per proteggere specifici circuiti elettrici, garantendo il corretto funzionamento dei vari componenti del veicolo.

Blocco Fusibili nell'Abitacolo

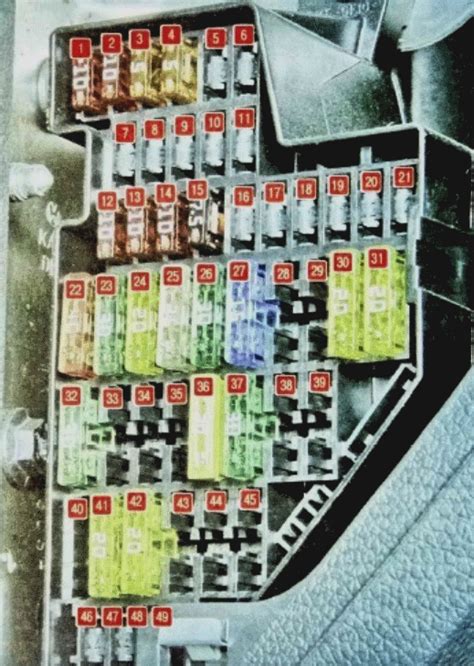

Il blocco fusibili principale nell'abitacolo della Volkswagen Golf 4 è collocato sul lato del cruscotto, lato guidatore, dietro un piccolo sportello rimovibile. Questo sportello è solitamente facile da rimuovere, spesso richiedendo solo una leggera pressione o l'uso di un piccolo attrezzo per sbloccare le linguette di fissaggio. All'interno di questo blocco, si trovano fusibili che controllano una vasta gamma di funzioni interne del veicolo, dalla strumentazione del quadro all'illuminazione interna, passando per gli alzacristalli elettrici, l'impianto audio e altri accessori.

La copertura protettiva di questo blocco è di fondamentale importanza, in quanto spesso contiene una legenda o uno schema grafico che associa ciascun fusibile a una specifica funzione o componente elettrico. È essenziale fare riferimento a questa legenda per identificare correttamente il fusibile da controllare o sostituire.

Blocco Fusibili nel Vano Motore

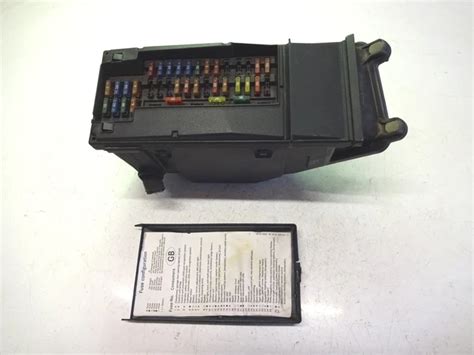

Un secondo blocco fusibili, spesso accompagnato da relè di potenza, è situato nel vano motore, generalmente vicino alla batteria o sul parafango interno. Questo blocco è progettato per proteggere circuiti ad alta corrente e componenti critici del motore e del sistema di alimentazione, come l'elettronica del motore, i fari principali, la ventola del radiatore e altri sistemi ausiliari. La sua posizione nel vano motore lo rende più esposto agli elementi, per questo è solitamente racchiuso in un contenitore robusto e sigillato. Anche qui, la copertura protettiva dovrebbe contenere una legenda per la corretta identificazione.

Guida ai Relè Principali della Volkswagen Golf 4

Oltre ai fusibili, i relè svolgono un ruolo cruciale nel sistema elettrico della Golf 4, agendo come interruttori controllati elettricamente che consentono a circuiti a bassa corrente di azionare circuiti a più alta corrente. I relè sono spesso raggruppati in supporti specifici, sia nell'abitacolo che nel vano motore, talvolta integrati direttamente nei blocchi fusibili. Comprendere la loro funzione è importante per diagnosticare problemi legati a componenti che richiedono un'elevata intensità di corrente.

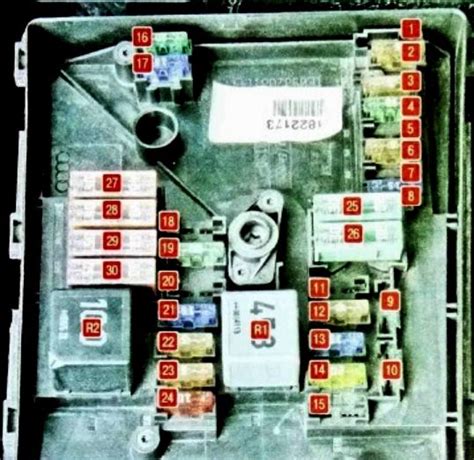

Di seguito, una descrizione di alcuni relè chiave e la loro potenziale ubicazione o identificazione:

• Relè Clacson - Relè 53: Questo relè è responsabile dell'attivazione del clacson del veicolo. Quando si preme il pulsante del clacson, un segnale a bassa corrente attiva il relè, che a sua volta chiude un circuito ad alta corrente per far suonare il clacson.
• Contatto Relè Intermedio X - Relè 100: Il relè contrassegnato come "Contatto relè intermedio X - Relè 100" è un componente che gestisce l'alimentazione di diversi dispositivi e funzioni quando la chiave di accensione si trova in una posizione intermedia o "Accessori". Questo può includere l'autoradio, gli alzacristalli elettrici (fino all'attivazione del motore) e altre funzioni non essenziali per l'avvio del motore ma necessarie per l'utilizzo del veicolo.
• Relè Pompa Carburante: Questo relè è vitale per il corretto funzionamento del motore, in quanto controlla l'alimentazione elettrica della pompa del carburante. Se il relè della pompa carburante non funziona correttamente, il motore potrebbe non avviarsi o spegnersi improvvisamente a causa della mancanza di alimentazione al sistema di iniezione. È essenziale per il sistema di iniezione del carburante.
• Relè per l'accensione della pompa dell'aria secondaria o delle candele: A seconda della specifica motorizzazione e delle dotazioni del veicolo, potrebbero essere presenti relè dedicati all'accensione della pompa dell'aria secondaria, un componente che contribuisce a ridurre le emissioni a freddo, o alle candele, in particolare nei motori diesel per il preriscaldamento.
• Relè degli indicatori di direzione e delle luci di emergenza: È importante notare che, nelle Volkswagen Golf 4, i relè degli indicatori di direzione e delle luci di emergenza non sono solitamente relè separati e facilmente accessibili. Essi sono spesso integrati direttamente nell'interruttore delle luci di emergenza stesso. Ciò significa che in caso di malfunzionamento degli indicatori di direzione o delle luci di emergenza (ad esempio, se non lampeggiano o non si accendono affatto), la causa potrebbe risiedere nell'interruttore stesso piuttosto che in un relè separato.

Schema Elettrico Completo e Documentazione Tecnica

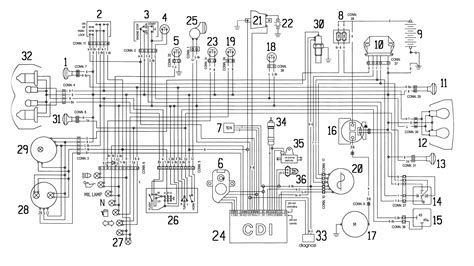

Per una diagnosi più approfondita o per interventi complessi, la disponibilità di schemi elettrici completi è inestimabile. Sebbene non sia possibile includerli direttamente in questa guida, si possono trovare risorse online o manuali tecnici specifici per la Volkswagen Golf 4 che offrono schemi dettagliati. Questi schemi delineano il percorso di ogni filo, fusibile e relè, consentendo una comprensione approfondita del sistema elettrico del veicolo.

Gli schemi elettrici solitamente includono:

• Legende dei Simboli: Spiegano i vari simboli utilizzati per rappresentare componenti come fusibili, relè, interruttori, motori e lampadine.
• Codici Colore dei Fili: Indicano il colore di ogni filo, facilitando l'identificazione nel cablaggio del veicolo.
• Numerazione dei Componenti: Ogni componente è numerato per una facile identificazione e riferimento incrociato con altri schemi o parti.
• Tensioni e Correnti: In alcuni schemi più dettagliati, possono essere indicate le tensioni e le correnti nominali nei vari punti del circuito.

Per scaricare schemi elettrici completi, si consiglia di consultare siti web specializzati in manuali d'officina o forum dedicati alla Volkswagen Golf 4. Molti appassionati e professionisti condividono risorse utili che possono essere di grande aiuto.

Considerazioni Importanti sulla Manutenzione

Quando si lavora con fusibili e relè, è fondamentale adottare alcune precauzioni e seguire le migliori pratiche:

1. Scollegare la Batteria: Prima di effettuare qualsiasi intervento sui fusibili o relè, soprattutto quelli nel vano motore o quelli che controllano circuiti ad alta corrente, è sempre consigliabile scollegare il terminale negativo della batteria. Questo previene cortocircuiti accidentali e possibili danni ai componenti elettrici.

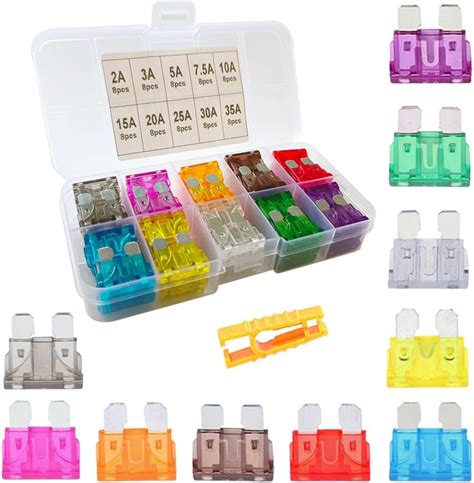

2. Utilizzare il Fusibile Corretto: Sostituire sempre un fusibile bruciato con uno di uguale amperaggio. L'utilizzo di un fusibile con un amperaggio superiore può portare al sovraccarico e al danneggiamento dei cablaggi o dei componenti, aumentando il rischio di incendi.
3. Controllare le Connessioni: Assicurarsi che tutti i fusibili e i relè siano inseriti correttamente nei loro alloggiamenti. Connessioni allentate possono causare malfunzionamenti intermittenti o interruzioni di corrente.

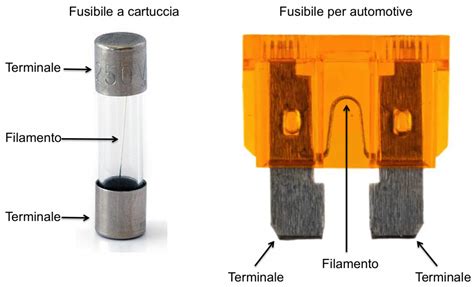

4. Ispezionare Visivamente: Prima di sostituire un fusibile, ispezionarlo visivamente per individuare il filamento rotto. Per i relè, si possono cercare segni di bruciature o corrosione.
5. Strumenti Adeguati: Utilizzare gli strumenti appropriati per rimuovere e installare fusibili e relè. Spesso, un piccolo estrattore di fusibili è incluso nel blocco fusibili stesso.

Risoluzione dei Problemi Comuni

Comprendere la funzione dei fusibili e dei relè è il primo passo per diagnosticare e risolvere problemi elettrici comuni nella Golf 4 TDI.

• Componente Non Funzionante: Se un componente specifico (ad esempio, l'autoradio, le luci interne, un alzacristallo) smette di funzionare, il primo passo è controllare il fusibile ad esso associato. Un fusibile bruciato indica un sovraccarico nel circuito o un cortocircuito.
• Mancanza di Avviamento del Motore: Se il motore non si avvia, specialmente nelle versioni TDI, è cruciale controllare il relè della pompa carburante e i fusibili correlati al sistema di iniezione e all'elettronica del motore. La mancanza di alimentazione alla pompa carburante impedirà l'avviamento.
• Luci Non Funzionanti: Per problemi alle luci (fari, luci posteriori, fendinebbia), controllare i fusibili corrispondenti nel blocco del vano motore o nell'abitacolo.
• Problemi al Clacson: Se il clacson non funziona, il relè del clacson (Relè 53) è un buon punto di partenza per la diagnosi, oltre al fusibile dedicato al clacson stesso.
• Indicatori di Direzione o Luci di Emergenza Non Funzionanti: Come menzionato, in questo caso, è più probabile che il problema risieda nell'interruttore delle luci di emergenza, che integra i relè per queste funzioni.

Esempio Pratico: Sostituzione di un Fusibile nell'Abitacolo

Immaginiamo che le luci interne della vostra Golf 4 abbiano smesso di funzionare. Ecco i passaggi per diagnosticare e risolvere il problema:

1. Identificazione del Problema: Le luci interne non si accendono.
2. Localizzazione del Blocco Fusibili: Il blocco fusibili per le luci interne si trova generalmente nell'abitacolo, sul lato del cruscotto lato guidatore.
3. Accesso al Blocco: Aprire lo sportello di accesso al blocco fusibili.
4. Consultazione della Legenda: Fare riferimento alla legenda sulla copertina protettiva per identificare il fusibile responsabile delle luci interne. La legenda potrebbe indicare un numero di fusibile e una descrizione come "Luci interne" o "Illuminazione abitacolo".
5. Ispezione del Fusibile: Utilizzare l'estrattore di fusibili (se presente) o delle piccole pinze per rimuovere delicatamente il fusibile sospetto. Esaminarlo visivamente. Se il filamento metallico all'interno è rotto o annerito, il fusibile è bruciato.
6. Sostituzione del Fusibile: Sostituire il fusibile bruciato con uno nuovo di identico amperaggio. È fondamentale non utilizzare un fusibile con un amperaggio diverso.
7. Test del Funzionamento: Reinserire il fusibile e chiudere lo sportello del blocco. Verificare se le luci interne ora funzionano correttamente.

Questo esempio illustra come una comprensione di base della disposizione dei fusibili e dei relè, insieme all'uso delle informazioni sulla copertina protettiva, possa guidare efficacemente la risoluzione dei problemi. La Volkswagen Golf 4 TDI, con la sua robustezza e la sua diffusa presenza, beneficia enormemente di una corretta manutenzione e di una consapevolezza dei suoi sistemi elettrici.
