Il galleggiante del carburante è un componente cruciale nel sistema di monitoraggio del livello di combustibile di un veicolo, essenziale per informare il conducente sulla quantità di carburante residua e, di conseguenza, sull'autonomia disponibile. Nel contesto specifico di veicoli come il Fiat Doblo 1.9D, e più in generale su piattaforme comuni come il Fiat Ducato, si sono riscontrati nel tempo particolari problematiche legate al funzionamento di questo sistema.
Il Galleggiante del Carburante: Componenti e Principio di Funzionamento
Il galleggiante è un dispositivo meccanico che costituisce parte integrante del sensore di livello all'interno del serbatoio di carburante. Insieme all'asta di attuazione e a un resistore, esso permette al conducente di visualizzare la quantità di benzina o gasolio presente nel serbatoio.
Il principio di funzionamento è relativamente semplice: il galleggiante si posiziona sulla superficie del liquido. Ad ogni variazione del livello di carburante, corrisponde un movimento del galleggiante. Quando si effettua il rifornimento, il carburante aggiuntivo fa salire il galleggiante, e di conseguenza l'indicatore sul quadro strumenti si sposta verso l'alto. Viceversa, man mano che il carburante viene consumato, il livello del liquido scende e con esso il dispositivo di rilevazione.

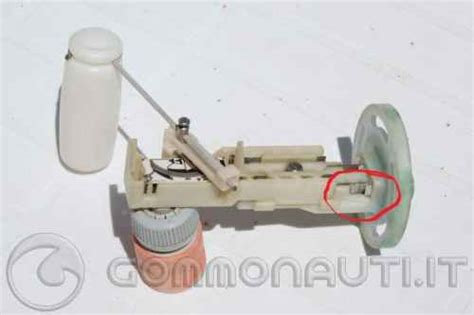

Le unità di invio del carburante sono costituite tipicamente da tre componenti principali:
- Un galleggiante: che si adagia sulla superficie del carburante nel serbatoio.
- Un braccetto di metallo: che collega il galleggiante alla resistenza del sensore a leva.
- Un sensore a leva (resistore): che ha la capacità di regolare la tensione misurando la resistenza che la leva esercita sul carburante. Questi tre componenti lavorano insieme per misurare il livello di carburante e trasmettere le informazioni all'indicatore sul cruscotto.
Alcune unità di invio sono collegate al gruppo pompa del carburante, mentre altre sono unità autonome.
Problematiche Comuni del Galleggiante e del Sistema di Indicazione del Carburante
Nonostante il funzionamento elementare, possono verificarsi diversi problemi che portano a letture imprecise o completamente errate del livello del carburante. Un problema comune che causa una lettura errata è un'unità di invio del carburante difettosa. L'unità di invio del carburante viene utilizzata per misurare la quantità di carburante nel serbatoio e comunicarne il livello all'indicatore sul cruscotto del veicolo.
Uno dei sintomi più frequentemente riscontrati è l'indicatore che segnala una quantità di carburante non corrispondente a quella reale, o che addirittura "impazzisce", salendo e scendendo in modo irregolare, non segnalando la reale quantità di gasolio. Questo fenomeno può manifestarsi anche in modo che la lancetta del livello del carburante, pur avendo fatto rifornimento, salga e successivamente, dopo pochi chilometri, inizi a salire e scendere.
Cause di Malfunzionamento del Galleggiante
Diverse possono essere le cause di un malfunzionamento:
- Galleggiante bloccato o danneggiato: Se il galleggiante si stacca, si buca (assorbendo carburante e affondando) o il braccio di supporto si blocca, la leva non si muoverà correttamente, fornendo un'indicazione errata. Ad esempio, si può avere un'indicazione di serbatoio vuoto anche quando è pieno. Un indicatore che segnala assenza di carburante pur con il serbatoio pieno può essere causato dal galleggiante che si separa dal braccetto di metallo, provocando l'arresto completo del resto dei componenti nell'unità di invio del carburante.
- Sensore a leva difettoso o cablaggio elettrico danneggiato: Se il galleggiante e il suo braccetto sono in ordine, il problema potrebbe risiedere nel sensore stesso o nei cavi elettrici di collegamento. Questo può spiegare un'indicazione "ballerina" e quindi inaffidabile. Un difetto nella resistenza può anche far sì che l'indicatore si posizioni sul segnale del serbatoio vuoto. Un indicatore di livello del carburante oscillante è un segnale che le fluttuazioni tra vuoto e pieno possono essere dovute a un guasto meccanico.

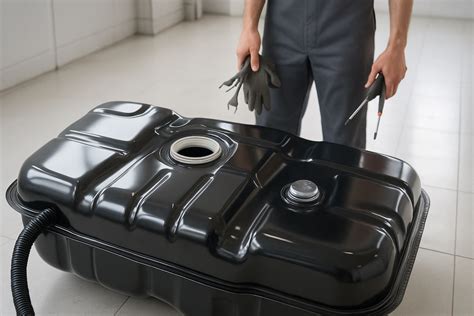

- Contaminazione del serbatoio: Alghe o sedimenti nel serbatoio possono ostacolare il movimento del galleggiante o del braccetto, portando a letture imprecise. La pulizia del serbatoio è un'operazione che, in alcuni casi, ha risolto il problema di un'indicazione irregolare. In un caso specifico, dopo aver sostituito due volte i galleggianti e ripulito il serbatoio per sospette alghe senza successo, la soluzione è stata la sostituzione completa del serbatoio e dei due galleggianti.
- Fattori esterni:
- Inclinazione del veicolo: Se l'auto è parcheggiata in pendenza, il livello di carburante potrà aumentare o diminuire e, di conseguenza, far rilevare al sensore un dato falsato. Basterà percorrere una strada in piano per verificare il corretto funzionamento del dispositivo.
- Modalità di rifornimento: Se si fa benzina con il motore acceso, è possibile che il galleggiante si blocchi e che, al momento della ripartenza, l'indicatore segnali un livello errato. Per risolvere il problema dovrebbe essere sufficiente spegnere l'auto e attendere qualche secondo prima di riaccenderla. L'indicatore dovrebbe così tornare a indicare il livello corretto. Se così non fosse, si può tentare, durante il rifornimento successivo, di inserire il carburante "a scatti", premendo e rilasciando la pistola più volte, nella speranza che il getto di carburante sia abbastanza potente da colpire il galleggiante e farlo tornare in posizione.
Il Ruolo dello Smorzatore di Segnale (Ammortizzatore) nei Veicoli Fiat Ducato e Simili
Un problema specifico e molto noto che ha afflitto diversi veicoli basati sulla piattaforma Fiat Ducato (e quindi potenzialmente anche il Doblo 1.9D, data la comunanza di componenti e architetture, in particolare per i modelli prodotti intorno agli anni 2000/2001) riguarda un componente chiamato "smorzatore di segnale" o "ammortizzatore".
Questo componente, spesso descritto come una "scatolettina con una centralina", ha il compito di livellare i vari sbalzi del gasolio a veicolo funzionante. È progettato per filtrare le fluttuazioni naturali del livello del carburante causate dal movimento del veicolo, impedendo all'ago dell'indicatore di oscillare in modo incontrollato.
Lancetta carburante bloccata ecco come risolvere
Localizzazione e Funzione dello Smorzatore
Nei modelli Ducato degli anni citati, questo smorzatore si trova tipicamente sotto al cruscotto, lato passeggero, spesso vicino al fianco del vano autoradio, ma più in basso, in corrispondenza del vano portaoggetti. È un componente piccolo con uno spinotto.
Quando lo smorzatore è difettoso, la lancetta del livello del carburante può "impazzire" durante la marcia, passando da un serbatoio mezzo pieno a vuoto e poi di nuovo pieno, o peggio ancora, può "addormentarsi" sullo zero anche con carburante presente. Questo difetto è stato così diffuso che molti utenti si lamentavano del problema, imputandolo esclusivamente allo smorzatore, e non al galleggiante stesso.
Un utente ha riportato di aver avuto un problema identico su un Ducato 2.8 idtd: la prima volta il meccanico ha sostituito il galleggiante senza risolvere. Successivamente, in un'officina Fiat, il problema è stato risolto in dieci minuti sostituendo un componente sotto il cruscotto lato passeggero, identificato come lo smorzatore. Un altro utente ha provato a far "ritoccare" alcune saldature dello smorzatore, ma senza successo definitivo, suggerendo che una sostituzione completa sia spesso la soluzione più efficace.
Soluzioni e Costi
La soluzione più comune ed efficace per questo problema specifico è la sostituzione dello smorzatore di segnale. Questo pezzo dovrebbe essere reperibile presso la ricambistica delle officine Fiat Mezzi Industriali. Il costo di questo componente alla Fiat è stato riportato essere attorno ai 40 euro.
È importante sottolineare che, in molti casi di "indicatore impazzito" su questi modelli, la sostituzione dello smorzatore ha risolto il problema in modo definitivo, senza la necessità di cambiare il galleggiante, anche se si era già proceduto a tale sostituzione senza successo.
Diagnosi e Test dei Problemi al Sistema Carburante
Se si riscontrano i problemi descritti, esistono specifici test che possono essere eseguiti per confermare che il problema riguardi l'unità di invio del carburante o lo smorzatore. Si consiglia di provare tutti i test prima di smontare il serbatoio e sostituire un'unità che potrebbe essere ancora funzionante.
Per quanto riguarda il galleggiante, un'officina specializzata può verificare il malfunzionamento ed eventualmente procedere alla sostituzione. Per lo smorzatore, come accennato, un test pratico per i modelli Ducato è staccare i fili a chiave girata (la lancetta dovrebbe andare a zero) e poi riattaccarli (la lancetta dovrebbe tornare su) per verificare la reattività del sistema, sebbene questo non sia un test diagnostico completo di un malfunzionamento interno del componente.
Considerazioni Finali
Per i proprietari di veicoli come il Doblo 1.9D o camper su base Fiat Ducato con problemi all'indicatore del livello carburante, è fondamentale distinguere tra un malfunzionamento del galleggiante e un problema allo smorzatore di segnale. Se il galleggiante è già stato sostituito più volte senza successo, la probabilità che il problema risieda nello smorzatore aumenta considerevolmente, specialmente se il veicolo rientra nella fascia di produzione in cui tale difetto era comune. Rivolgersi a un'officina autorizzata Fiat o specializzata può garantire una diagnosi accurata e una soluzione definitiva, evitando inutili sostituzioni di componenti funzionanti.
