Il sistema di sterzo di un veicolo è il fulcro del controllo, consentendo al conducente di mantenere la corretta direzione di marcia e di reagire prontamente a qualsiasi imprevisto sulla strada. Tuttavia, con il passare del tempo e l'esposizione a diverse sollecitazioni, possono insorgere problemi che compromettono la precisione e la sicurezza della guida. Un fenomeno comune è il "gioco sterzo", una sensazione di eccessiva libertà nel volante che può rendere la vettura difficile da controllare e potenzialmente pericolosa.
Componenti del Sistema di Sterzo e Loro Funzione
Per comprendere le cause del gioco sterzo, è fondamentale conoscere la struttura e il funzionamento del sistema di sterzo moderno. Questo sistema può essere suddiviso in diverse parti principali:
1. Piantone e Albero dello Sterzo: Questi componenti trasmettono il movimento del volante al meccanismo di sterzo vero e proprio. Spesso presentano più giunti a U per consentire una certa flessibilità e adattamento alle diverse configurazioni del veicolo.

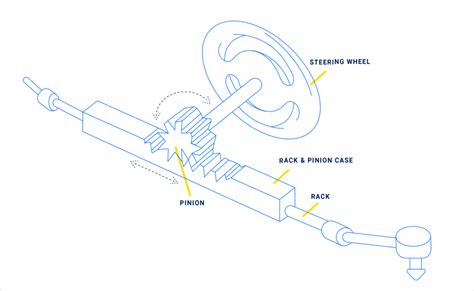

2. Meccanismo di Sterzo (Scatola Guida o Cremagliera): Questo è il cuore del sistema, responsabile della conversione del movimento rotatorio del volante nel movimento lineare o angolare necessario per orientare le ruote anteriori. Esistono principalmente due tipi: * Scatola guida: tipica dei veicoli più datati o dei fuoristrada, utilizza un meccanismo a vite senza fine e settore. * Cremagliera dello sterzo: la soluzione più comune nei veicoli moderni, offre una maggiore precisione e sensibilità.
3. Fuso a Snodo: Composto da leva dello sterzo, braccio dello sterzo, tiranti e teste dei tiranti, collega il meccanismo di sterzo alle ruote. È attraverso questi elementi che il movimento viene trasferito alle ruote, modificandone gli angoli della superficie di rotazione rispetto alla carrozzeria.
4. Sistema di Servosterzo: Progettato per ridurre lo sforzo necessario per girare il volante, aumentando il comfort di guida. Le soluzioni si sono evolute nel tempo: * Servosterzo idraulico: la soluzione più antica, basata su un fluido idraulico. * Servosterzo elettroidraulico: impiega una pompa con azionamento elettrico che funziona solo durante la sterzata, riducendo il carico sul motore. * Servosterzo elettrico: la soluzione più moderna e diffusa, compatta e non richiede l'utilizzo di fluido, integrando il sistema in un blocco unico.
Negli anni, anche i volanti stessi si sono evoluti, diventando multifunzionali e integrando airbag per migliorare la sicurezza e il comfort del conducente.
Perché si Verificano i Malfunzionamenti?
Il sistema di sterzo è costantemente soggetto a sollecitazioni e usura durante la guida. Elementi e componenti si deteriorano nel tempo, il materiale può invecchiare (soprattutto nel caso della gomma) e anche errori di manutenzione possono contribuire ai malfunzionamenti. È essenziale una manutenzione regolare, la cui portata dipende dalla costruzione specifica del sistema. I malfunzionamenti dell'impianto sterzante sono estremamente pericolosi per la sicurezza della guida e possono essere causa di incidenti molto gravi.
Sintomi Comuni del Gioco Sterzo
Diversi segnali possono indicare un problema al sistema di sterzo. Riconoscerli precocemente è fondamentale per intervenire tempestivamente:
- Ampio gioco libero sul volante: Una sensazione di "vuoto" nel volante prima che le ruote inizino a reagire. Questo si manifesta tipicamente come la necessità di correggere continuamente la traiettoria, specialmente andando dritto, dove l'auto sembra "andare per i cavoli suoi". Un utente ha riportato un "quarto di giro di volante a vuoto" su un Discovery 200, percepibile sia a motore spento che acceso. Una volta sterzato in una direzione, il gioco non è percettibile se si continua a svoltare nella stessa direzione, ma riappare quando si cambia il verso della sterzata.
- Sensibilità estrema alle buche e avvallamenti: L'auto reagisce in modo eccessivo a ogni singola buca o sconnessione dell'asfalto, con lo sterzo che "scatta" verso destra o sinistra. Questo problema può essere più evidente con pneumatici più rigidi, come le Bridgestone S001, rispetto a pneumatici invernali o meno sportivi. Un utente ha segnalato che con le S001 sui cerchi da 17, lo sterzo scatta a basse velocità, mentre con le Continental TS860 sui cerchi da 16 il problema non si presenta.
- Resistenza particolare durante la rotazione del volante: Specialmente avvertibile nel fine corsa, può indicare un problema al servosterzo o al meccanismo di sterzo.
- Malfunzionamento alla componente servosterzo: La necessità di esercitare molta forza sul volante, la scomparsa del servosterzo (inceppamento), rumori (ronzio) dal cilindro principale negli impianti idraulici e una spia accesa sul cruscotto sono sintomi tipici.
- Rumori provenienti dalla scatola guida, dalle ruote, dalle componenti idrauliche: Un "fastidioso rumore metallico e secco nelle fasi di sterzata" può indicare un guasto alla scatola guida. Ronzii, attriti, sfregamenti o tintinnii dalle ruote suggeriscono l'usura dei cuscinetti.
- Usura irregolare del battistrada: Spesso conseguenza di una convergenza errata delle ruote o di altri problemi al sistema di sterzo.
- Il "death wobble": Un fenomeno che si manifesta con violente oscillazioni del volante, solitamente tra i 60 e gli 80 km/h, rendendo difficoltoso il controllo del veicolo. Si verifica principalmente sui veicoli con assale rigido (come Suzuki Jimny, Jeep Wrangler), dove la mancanza di smorzamento naturale delle vibrazioni contribuisce al fenomeno.
Cause Specifiche e Diagnosi
Le cause del gioco sterzo possono essere molteplici e richiedono un'attenta diagnosi:

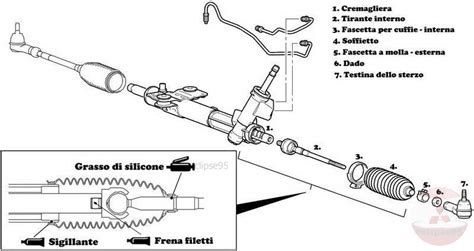

1. Usura dei tiranti e delle testine: Le estremità dei tiranti (testine di sterzo e di accoppiamento) possono usurarsi a causa dell'utilizzo standard dell'auto o del danneggiamento di altre parti della sospensione. L'usura dei tiranti è riconoscibile da una serie di rumori provenienti da sotto il cofano motore, anche quando l'auto non è in movimento. Il sintomo più frequente è il gioco libero che si avverte, che fa sì che l'auto reagisca molto lentamente a qualsiasi piccolo movimento del volante. Un utente ha risolto un problema di gioco sostituendo una testina della barra d'accoppiamento dopo aver sistematicamente bloccato i vari componenti del sistema.
2. Braccetti e silentblock usurati: Anche se un controllo iniziale potrebbe far sembrare tutto in ordine, braccetti e silentblock (gommini) usurati o mal montati possono contribuire al gioco. Un utente suggerisce che, in caso di instabilità estrema, potrebbe esserci qualcosa di "macro", come testine coniche non spinte a sufficienza in posizione durante il serraggio dei dadi.

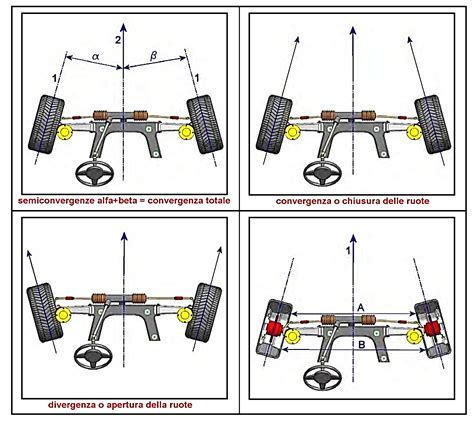

3. Convergenza errata delle ruote: Problemi con il corretto allineamento e la convergenza possono comparire in seguito a forti sollecitazioni dovute a dossi o buche. Un utente ha notato che il gioco sembra essere comparso dopo una convergenza, e ne ha dovute fare quattro, suggerendo che le ruote "andassero per i cavoli loro".
4. Usura dei cuscinetti delle ruote: Sintomi comuni sono rumori di varia intensità (ronzio, attrito, sfregamento, metallico, tintinnio). Questo è un malfunzionamento molto pericoloso che deve essere riparato il prima possibile.
5. Malfunzionamento della scatola guida (cremagliera dello sterzo): Un problema abbastanza comune e purtroppo costoso. I sintomi includono l'inceppamento del volante, un gioco libero innaturalmente ampio e vari tipi di rumori quando si gira il volante. La scatola può anche presentare perdite d'olio, che, sebbene modeste, costringono a rabbocchi periodici e indicano un deterioramento. Un utente ha risolto un problema di gioco esagerato sostituendo la scatola guida che perdeva copiosamente. È possibile anche tentare di regolare il gioco sulla scatola stessa, agendo su una vite a brugola con dado.
6. Problemi al bullone del pit-arm: Nei veicoli con scatola guida (tipici dei fuoristrada), il bullone del pit-arm (il braccetto che esce dalla scatola guida e spinge sulle barre) può allentarsi inesorabilmente. Questo causa un gioco significativo. Un metodo per verificarlo è mettere la testa sotto la macchina mentre qualcuno al volante gira lentamente: si osserverà il pit-arm alzarsi senza spingere sulle barre. Stringere il dado da 34 mm può diminuire il gioco, che va poi regolato sulla scatola. È importante notare che se il dado si allenta, potrebbe mancare una rondella a ribattere nell'assemblaggio, un pezzo di sicurezza che previene l'allentamento.
7. Giunto del semiasse secco: Privo di grasso a causa della rottura della cuffia o di una lubrificazione insufficiente in fabbrica. In tal caso, è necessario smontare il semiasse, lavare il giunto, lubrificarlo con grasso marino e sostituire la cuffia.
8. Pneumatici e cerchi: Sebbene i cerchi stessi non siano solitamente la causa del gioco, la tipologia di pneumatici può amplificare la percezione del problema. Gomme più rigide e con spalla bassa possono rendere l'auto più sensibile alle imperfezioni stradali. Un utente ha notato che il problema si presenta solo con le gomme estive (S001) e non con le invernali (TS860), pur non credendo che il problema derivi dai cerchi. Un veicolo con gomme "gommazze" e una barra d'accoppiamento piegata avrà maggiori difficoltà a mantenere la traiettoria.
9. Componenti specifici del "death wobble" nei fuoristrada: * Cuscinetti e king pin: Devono essere in ottimo stato. * Allineamento del ponte anteriore e posteriore: Fondamentale per evitare usure irregolari e vibrazioni. * Boccole dei puntoni: Devono essere in buone condizioni. * Barre Panhard: Quelle originali possono flettersi sotto carico, contribuendo ad amplificare il death wobble. Barre regolabili e rinforzate offrono maggiore rigidità e permettono una regolazione millimetrica della posizione del ponte. L'angolazione della barra Panhard dovrebbe essere il più possibile parallela alla barra di sterzo e avere una lunghezza simile. Un rilocatore è fondamentale su un assetto rialzato oltre i +5cm. * Barre di sterzo: Anche queste, se originali, possono flettersi sotto carico o durante il death wobble, amplificandolo. Barre rinforzate e regolabili offrono maggiore rigidità e precisione. * Angolo di Caster: L'inclinazione dell'asse di sterzo rispetto alla verticale. Un angolo di Caster corretto è cruciale. La sostituzione dei puntoni anteriori originali con puntoni con caster corretto è una soluzione prestazionale.
Consigli per la Diagnosi e la Riparazione
Data la complessità e la pericolosità dei malfunzionamenti allo sterzo, è consigliabile affidarsi a un meccanico esperto. Tuttavia, alcuni controlli preliminari possono aiutare a identificare la causa:
- Controllo del gioco della ruota a mano: Alzare l'intero avantreno (con un cric dal punto di sollevamento centrale) e verificare il gioco della ruota a mano sull'asse orizzontale e verticale. Un leggero gioco è previsto per il corretto funzionamento, ma un gioco eccessivo indica un problema.
- Ispezione visiva: Controllare le cuffie dei giunti e dei tiranti per eventuali rotture o perdite di grasso.
- Test del volante a motore spento: Girare il volante da un lato all'altro con il motore spento per percepire il gioco e ascoltare rumori insoliti.
- Controllo del piantone dello sterzo: Come suggerito da un utente, il piantone potrebbe essere una fonte di gioco.
Gioco sterzo 147
Suggerimenti per la riparazione:
- Sostituzione di testine e braccetti: Se i controlli rivelano usura, la sostituzione è necessaria. È fondamentale che il meccanico spinga a sufficienza le testine coniche in posizione mentre stringe i dadi per evitare che rimangano lasche.
- Rigenerazione o sostituzione della scatola sterzo: Se la scatola guida è la causa del problema, si può valutare la rigenerazione (che in alcuni casi è più semplice di quanto si pensi) o la sostituzione con un componente nuovo o usato in buono stato. La regolazione del gioco sulla scatola stessa, se possibile, dovrebbe essere fatta con attenzione per non bloccare il meccanismo.
- Correzione della convergenza: In caso di problemi di allineamento, una nuova convergenza è d'obbligo.
- Interventi specifici per il "death wobble": In presenza di questo fenomeno, è cruciale affrontare tutti i fattori contributivi, inclusa la verifica dei cuscinetti e king pin, l'allineamento dei ponti, lo stato delle boccole dei puntoni, e l'eventuale sostituzione con barre Panhard e di sterzo rinforzate e regolabili, oltre alla correzione dell'angolo di Caster con puntoni specifici.
È importante ricordare che lavorare sul sistema di sterzo richiede competenze specifiche. Come sottolineato da un utente, i lavori dovrebbero essere effettuati da chi conosce bene il veicolo e le sue specifiche tecniche, come indicato dal TIS (Technical Information System) del costruttore. La sicurezza alla guida non è un aspetto su cui lesinare.
