Il Cuore del Motore Diesel: Valvole, Iniettori e la Danza Complessa della Combustione

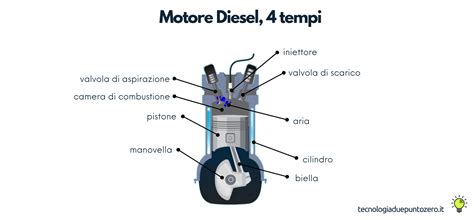

Il funzionamento di un motore diesel moderno è un balletto di precisione, dove ogni componente gioca un ruolo cruciale per garantire efficienza, potenza e affidabilità. Tra gli elementi più critici vi sono il sistema di iniezione e il sistema valvole. Un malfunzionamento in una di queste aree può innescare una cascata di problemi, portando a danni significativi e costose riparazioni. Comprendere le interazioni tra il "gioco valvole" e gli "iniettori" è fondamentale per chiunque desideri approfondire la meccanica dei motori diesel, dai principianti ai professionisti.

Sotto la Lente: Il Gioco delle Valvole

Il concetto di "gioco valvole" si riferisce allo spazio calibrato tra il bilanciere e lo stelo della valvola (o tra il bicchierino e la camma, a seconda dell'architettura del motore). Questo gioco è essenziale per garantire diversi aspetti critici del funzionamento del motore:

• Tenuta: Deve esserci un certo spazio tra la valvola e la sua sede per garantire una perfetta tenuta quando la valvola è chiusa. Questo spazio permette anche l'apertura appropriata della valvola, senza che questa sia influenzata dall'espansione termica e dalla contrazione delle parti di trasmissione durante il funzionamento del motore.
• Fasatura e Sollevamento: Se il gioco della valvola è troppo grande o troppo piccolo, ciò influenzerà negativamente la fasatura, il sollevamento e la durata dell'apertura della valvola stessa.
• Prevenzione del Surriscaldamento: Una valvola che non si chiude completamente a causa di un gioco insufficiente (o perché è piegata, usurata o bloccata) non può dissipare efficacemente il calore verso la sua sede, rischiando di surriscaldarsi e danneggiare sia la valvola che la sua sede.
• Usura: Cose apparentemente banali, come una guida troppo dinamica, possono avere un impatto sull'usura delle valvole molto più rapida, così come il gioco delle punterie, se non correttamente gestito. Se non si utilizza il fluido corretto (olio motore), le valvole possono piegarsi, bruciarsi, consumare lo stelo, accumulare carbonio o usurare la sede.

Nei motori più datati o in alcune applicazioni specifiche, il gioco valvole richiede una regolazione periodica. Questo processo, tuttavia, è diventato meno comune nei motori automobilistici moderni, specialmente nei motori diesel.

La Regolazione del Gioco Valvole: Un Processo Dettagliato

Sebbene i motori moderni tendano a utilizzare sistemi idraulici automatici per la gestione del gioco valvole, la comprensione della regolazione manuale rimane preziosa, specialmente per motori industriali o veicoli più datati.

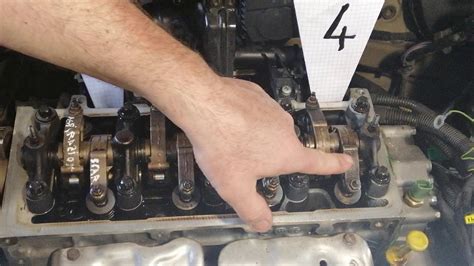

Il principio fondamentale per la regolazione del gioco valvole è che questa va fatta quando le valvole sono entrambe chiuse, in modo che i martelletti (o bilancieri/punterie) siano liberi e si possa misurare e perciò registrare il gioco, ossia la piccola distanza tra il martelletto stesso e lo stelo della valvola. Questa situazione si verifica tipicamente al termine della fase di compressione, appena prima dell'accensione (o iniezione, nel caso del diesel).

Per eseguire la regolazione, è necessario conoscere l'architettura del motore: se ha l'albero a camme in testa o se è un sistema ad aste e bilancieri. È indispensabile l'uso di uno spessimetro (calibro a fogli) per misurare con precisione il gioco.

La procedura generale prevede:

1. Individuare il Punto Morto Superiore (PMS): La regolazione va fatta a motore freddo, al PMS (Punto Morto Superiore) del cilindro selezionato, specificamente nella fase di compressione.
2. Identificare il Cilindro 1: Solitamente c'è una marcatura sulla fusione della testa o si può seguire l'ordine dei cavi delle candele.
3. Verifica del PMS Corretto: Un PMS corretto per la regolazione si ha quando il pistone è nel punto più alto e tutte e due le valvole (aspirazione e scarico) sono chiuse. È possibile verificarlo osservando il movimento dei bilancieri: se, spingendo avanti e indietro l'auto (con cambio in marcia e candele rimosse) o ruotando manualmente l'albero motore, si nota che una coppia di bilancieri (uno per l'aspirazione, uno per lo scarico) si muove quasi simultaneamente in direzioni opposte, significa che le valvole sono in fase di incrocio (una apre mentre l'altra chiude) o che una è in fase di scarico e l'altra di aspirazione. Il PMS corretto per la regolazione si ha quando i bilancieri sono fermi e non subiscono spinte dall'albero a camme.
4. Misurazione e Regolazione: Una volta individuato il PMS corretto per un dato cilindro, si inserisce lo spessimetro tra il bilanciere e lo stelo della valvola. Si utilizzano linguette di spessore crescente, sovrapponendone anche più di una, per trovare lo spessore che passi con una leggera resistenza. Se il gioco è errato, si allenta il dado di bloccaggio della vite di regolazione sul bilanciere e si ruota la vite stessa fino a ottenere lo spessore desiderato. Successivamente, si serra nuovamente il dado di bloccaggio.
5. Ciclo Completo: La rotazione completa dell'albero motore di 360° porta il pistone allo stesso PMS, ma nella fase di scarico. Per questo motivo, la regolazione delle valvole di un cilindro viene spesso eseguita quando il cilindro opposto (nel caso di un 4 cilindri, ad esempio, cilindro 1 per cilindro 4 e cilindro 2 per cilindro 3) si trova in quella fase. Con motori a più cilindri, come i V12, il processo diventa più complesso, richiedendo la comprensione dell'ordine di accensione e la corretta identificazione della fase di "punto di arresto della corsa di compressione" per ogni gruppo di cilindri. Ad esempio, nel motore Cummins 6 BT 114, si cerca il segno del primo cilindro nel punto di arresto della corsa di compressione, che è diverso dal segno di riferimento standard.

Nei veicoli più moderni con motori diesel di tipo 1.5 HDi o motori con punterie idrauliche (come alcuni 2.2 Diesel o il "millino" a benzina di Aygo e Yaris, o l'1.4 D-4D che potrebbero non avere punterie idrauliche), il recupero del gioco è automatico, eliminando la necessità di regolazioni manuali.

L'Iniettore: Il Cuore del Sistema di Alimentazione Diesel

Gli iniettori sono dispositivi di altissima precisione che hanno subito una notevole evoluzione, soprattutto con l'avvento della tecnologia Common-Rail.

Dall'Iniezione Tradizionale al Common-Rail

Nel diesel tradizionale e nei primi sistemi EDC (Electronic Diesel Control), l'iniettore polverizzava il gasolio solo quando riceveva la mandata dalla pompa d'iniezione ad alta pressione. Il momento dell'iniezione era quindi intrinsecamente legato al funzionamento meccanico della pompa.

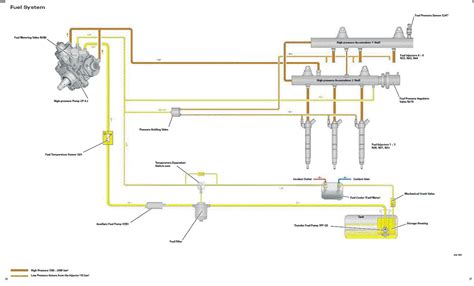

Nel sistema Common-Rail, la situazione cambia radicalmente. Tutti gli iniettori ricevono combustibile ad alta pressione da una "rail" comune, un serbatoio di accumulo. L'istante preciso dell'iniezione, la durata e la quantità di gasolio iniettato non sono più dettati dalla pompa ad alta pressione, ma dalla centralina elettronica del motore (ECU). L'ECU invia uno o più impulsi elettrici per ciclo di combustione all'attuatore di ciascun singolo iniettore, decidendo con estrema precisione quando e quanto iniettare.

Questa evoluzione è stata trainata dalle sempre più stringenti normative antinquinamento (come EURO IV, EURO V e successive), che richiedono un controllo molto più fine della combustione. Nei motori Common-Rail moderni, non si ha più una singola iniezione principale, ma sequenze complesse:

• Pre-iniezioni: Piccole quantità di gasolio iniettate prima dell'iniezione principale per preparare la camera di combustione, ridurre il rumore di combustione (il caratteristico "battito" del diesel) e ottimizzare la temperatura.
• Iniezione Principale: La maggior parte del carburante viene iniettata in questo momento per produrre la spinta necessaria.
• Post-iniezioni: Una o più iniezioni di carburante eseguite dopo l'iniezione principale. Queste possono servire a migliorare la combustione residua, aumentare la temperatura dei gas di scarico per la rigenerazione del filtro antiparticolato (FAP/DPF), o per altre strategie di controllo delle emissioni.

Per gestire queste sequenze complesse, gli iniettori devono avere tempi di risposta estremamente rapidi.

Tecnologie degli Iniettori Elettroattuati

Esistono principalmente due tecnologie per gli iniettori elettroattuati nei sistemi Common-Rail:

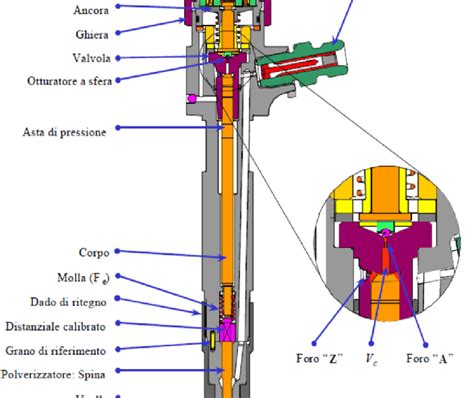

1. Iniettori a Solenoide (Elettromagnetici): In questi sistemi, un solenoide, quando riceve l'impulso di comando dalla centralina, crea un campo elettromagnetico che attrae e solleva uno spillo (o un componente che agisce su di esso), aprendo il passaggio del gasolio verso il polverizzatore. L'alimentazione è tipicamente a impulsi di 12-14V con correnti impulsive di decine di ampere. Tuttavia, la risposta di un solenoide è limitata dall'inerzia tipica degli induttori, espressa dalla Legge di Lenz. Questo rende difficile ottenere tempi di risposta sufficientemente brevi per le moderne strategie di iniezione multi-ciclo.

2. Iniettori Piezoelettrici: Questa tecnologia rappresenta un salto qualitativo in termini di velocità e precisione. Gli iniettori piezoelettrici sfruttano l'effetto piezoelettrico inverso: alcuni materiali si deformano (si espandono o contraggono) se sottoposti a una differenza di potenziale elettrico. L'attuatore piezoelettrico è costituito da uno stack di centinaia di piastre ceramiche piezoelettriche impilate (ad esempio, 200 o 350 lamine spesse circa 80 μm ciascuna), alimentate in serie-parallelo. Quando viene applicata una tensione, lo stack si espande, azionando la valvola dell'iniettore.

   • Vantaggi: Gli iniettori piezoelettrici consumano meno elettricità rispetto a quelli a solenoide e sono mediamente cinque volte più veloci. Questa velocità ha reso possibile realizzare sistemi Common-Rail con oltre sette iniezioni per ciclo di combustione. Il tempo di "carica" (espansione dello stack) può essere di circa 0,15 ms, e l'intervallo di iniezione durante il quale la valvola è aperta può variare da 0,15 ms a 4,50 ms. Dopo l'iniezione, la valvola viene richiusa tramite la scarica della capacità dell'attuatore piezoelettrico entro 0,15 ms.
   • Complessità di Comando: Il comando degli iniettori piezoelettrici è più complesso. Per aprire l'iniettore si applica un impulso di tensione (es. 60-70V), poi lo si toglie. Per mantenerlo aperto, si sfrutta la natura capacitiva dello stack che rimane carico. Per chiuderlo, si deve forzare la scarica dello stack tramite un impulso a tensione inversa.

Diagnosi e Codifica degli Iniettori

Nei motori Common-Rail moderni, soprattutto dall'introduzione delle normative EURO IV in poi, gli iniettori vengono "codificati" nella ECU del motore. Dopo l'assemblaggio in fabbrica, ogni iniettore viene testato al banco e gli viene assegnato un codice (spesso chiamato IMA o simile) che indica la sua tolleranza di risposta rispetto a un valore teorico di riferimento. Questo codice, stampato sull'iniettore, deve essere inserito nella ECU tramite software di diagnostica.

Questo processo è fondamentale perché l'usura meccanica, le variazioni di temperatura (che influenzano la densità del gasolio) o altri fattori possono alterare il tempo di risposta reale dell'iniettore rispetto a quello nominale. La ECU utilizza il codice e i dati dei sensori (pressione rail, temperatura, ecc.) per calibrare dinamicamente il comando degli iniettori, cercando di compensare eventuali scostamenti.

Se la ricalibrazione non riesce entro i margini previsti dal firmware della ECU, si possono verificare anomalie nel dosaggio del carburante, portando a codici di errore specifici (come P0263 per il cilindro 1, P0266 per il cilindro 2, ecc.).

Problemi e Riparazioni degli Iniettori Piezoelettrici

Un problema comune con gli iniettori piezoelettrici è la perdita di calibrazione o il malfunzionamento dell'attuatore piezoelettrico stesso. Con il tempo e l'uso, specialmente se il motore viene sottoposto a sollecitazioni elevate, lo stack piezoelettrico può "abituarsi" a funzionare per periodi brevi e intensi, perdendo la sua capacità di estendersi correttamente. Questo impedisce all'iniettore di erogare la quantità di gasolio richiesta, soprattutto a pieno carico.

Purtroppo, i produttori tendono a non fornire più i ricambi per la parte elettrica degli iniettori (come l'attuatore piezoelettrico), ma solo per la parte meccanica (polverizzatori, valvole). Questo limita la possibilità di revisione totale da parte delle officine specializzate ("pompisti"). Per questo motivo, sono state sviluppate tecniche di "rigenerazione" o "riestensione" dello stack piezoelettrico, che prevedono l'applicazione di impulsi di tensione specifici per cercare di riportare il piezo alla sua dimensione originale. Questo processo, tuttavia, è efficace solo se i danni al reticolo cristallino delle lamine piezoelettriche non sono estesi. Prima di tentare la rigenerazione, si verifica la resistenza e la capacità dell'attuatore per valutarne lo stato.

Interconnessioni e Possibili Cause di Guasto

I problemi che coinvolgono il sistema valvole e il sistema di iniezione sono spesso interconnessi, e un guasto in un'area può manifestarsi o causare problemi in un'altra.

Una delle cause di guasto discusse in ambito tecnico è un possibile "deficit lubrificativo" che potrebbe colpire le valvole di un cilindro specifico. Sebbene le punterie idrauliche di molti motori diesel moderni (come i 2.2 Diesel o i motori turbodiesel di piccola cilindrata) gestiscano autonomamente il gioco, un problema di lubrificazione generale o localizzato potrebbe comunque portare a un'usura accelerata delle sedi valvole o degli steli.

Un'altra ipotesi riguarda la "rottura della piccola catena presente sulla distribuzione", specialmente in motori come il 1.5 HDi, dove viene evidenziato come un potenziale punto debole. Se questa catena di rinvio, che aziona ad esempio l'albero a camme di scarico, dovesse rompersi, potrebbe causare danni diretti alle valvole (come una valvola di scarico interessata nel cilindro 1). In questo scenario, la posizione dell'albero motore al momento della rottura è cruciale per determinare l'estensione del danno.

Spesso, le discussioni tra appassionati e meccanici convergono verso l'idea che un danno esteso (ad esempio, se fosse la cinghia di distribuzione principale a cedere) si manifesterebbe con danni su più cilindri, non limitati a uno solo.

La domanda "Non c'è stato nessun segno premonitore?" suggerisce che il guasto è potuto essere improvviso. Le modalità di arresto del motore sono un indizio diagnostico importante:

• Spegnimento improvviso: Potrebbe suggerire un problema improvviso all'apporto di carburante (come un guasto della pompa alta pressione bloccata, sebbene questa sia considerata improbabile perché inchiavardata all'albero a camme e tenderebbe a rompersi essa stessa) o un grave problema meccanico che blocca la rotazione.
• Arresto con rumori: Un "classico ticchettio della valvola che sbatte" potrebbe indicare un gioco eccessivo o un problema di fasatura, ma è meno probabile che porti a un arresto improvviso e catastrofico se non accompagnato da altri guasti.

Il fatto che si sospetti inizialmente un danno partito dalla pompa di alta pressione e poi si consideri la catena di distribuzione e il gioco valvole, evidenzia la complessità diagnostica, specialmente quando i sintomi non sono chiari e l'intervento si basa su poche informazioni visive o descrittive.

L'elettronica moderna, con la sua capacità di gestione fine dell'iniezione tramite iniettori piezoelettrici sofisticati, ha innalzato l'asticella delle prestazioni e dell'efficienza, ma ha anche introdotto nuove complessità nella diagnosi e nella riparazione. La miniaturizzazione e l'integrazione dei componenti, pur offrendo vantaggi significativi, rendono la comprensione approfondita dei meccanismi e delle loro interazioni più importante che mai per mantenere in salute il cuore pulsante del motore diesel.
