I giunti flessibili rappresentano un elemento fondamentale in una vasta gamma di applicazioni di controllo del movimento, la cui importanza si estende dall'aviazione alle sofisticate apparecchiature di laboratorio, dalla precisione della robotica ai delicati dispositivi medici. Questi componenti sono progettati per collegare due alberi, garantendo una trasmissione fluida della coppia e, al contempo, riducendo la perdita di potenza. La loro versatilità e affidabilità li rendono indispensabili in numerosi contesti industriali, dove la trasmissione di potenza e il controllo del movimento sono requisiti critici.
Un'applicazione industriale comune che illustra la funzionalità dei giunti flessibili è il collegamento di un motore a una pompa. In questo scenario, il giunto flessibile compensa eventuali disallineamenti tra l'albero del motore e quello della pompa, prevenendo l'usura prematura e garantendo un funzionamento efficiente. Analogamente, le moderne apparecchiature per l'automazione delle fabbriche e le macchine utensili si affidano in larga misura ai giunti flessibili per trasmettere la potenza da una sorgente motore alle parti operative, assicurando precisione e durata nel tempo. La capacità di questi giunti di assorbire vibrazioni e compensare disallineamenti angolari, paralleli e assiali, è ciò che li rende così preziosi in ambienti dove l'accuratezza e la continuità operativa sono imperative.
Tipologie di Giunti Flessibili: A Soffietto e a Ganascia
Il panorama dei giunti flessibili è variegato e comprende diverse tipologie, ciascuna progettata per soddisfare specifiche esigenze applicative. Tra le varianti più comuni e diffuse si annoverano i giunti a soffietto e i giunti a ganascia, entrambi caratterizzati da principi di funzionamento e impieghi distinti. La scelta del tipo di giunto dipende da fattori quali il carico di coppia, la velocità di rotazione, l'entità del disallineamento previsto e i requisiti di rigidità torsionale e flessionale.
Giunti a Soffietto: Precisione e Durata
I giunti a soffietto rappresentano una soluzione ingegneristica di elevata precisione, ideali per applicazioni che richiedono un controllo del movimento estremamente accurato. Questi giunti sono costituiti da un corrugato metallico flessibile a parete sottile, il quale è saldamente collegato tra due mozzi di serraggio. La struttura a soffietto, spesso realizzata in materiali come acciaio inossidabile o nichel, conferisce al giunto una notevole flessibilità, consentendogli di adattarsi a tutte le forme di disallineamento, siano essi angolari, paralleli o assiali. Questa capacità di compensazione è fondamentale per preservare l'integrità degli alberi collegati e per garantire una trasmissione di potenza fluida e senza interruzioni.

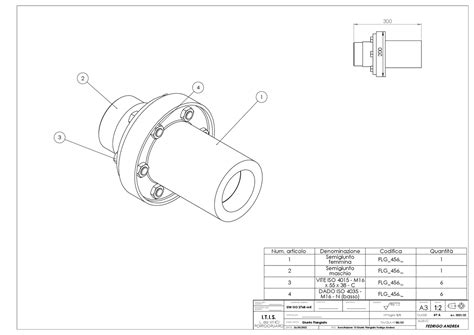

7. GIUNTO con FLANGIA SFALSATA. IDEA Connection, Tutorial. Operazioni di produzione.
Uno degli aspetti distintivi dei giunti a soffietto è il loro design intrinsecamente bilanciato, che contribuisce a ridurre le vibrazioni, anche a velocità di rotazione elevate. Questa caratteristica è particolarmente vantaggiosa in contesti dove la stabilità dinamica è cruciale, come nel caso di sistemi di posizionamento ad alta velocità o di strumentazioni sensibili. Sono progettati per creare un innesto a bassa inerzia e a gioco zero, il che significa che non vi è alcun movimento relativo non desiderato tra gli alberi oltre a quello determinato dalla flessibilità del soffietto stesso. Questa assenza di gioco è un requisito fondamentale per le applicazioni in cui è richiesto un posizionamento preciso, come ad esempio nella movimentazione di materiali, nell'automazione e nell'assemblaggio generici, o in macchine utensili di alta precisione. La longevità senza necessità di manutenzione è un ulteriore vantaggio, che si traduce in una riduzione dei costi operativi e in una maggiore affidabilità del sistema nel tempo. L'integrità strutturale del soffietto, unitamente alla scelta di materiali resistenti alla fatica, assicura una lunga vita utile anche in condizioni di utilizzo gravose.
Giunti a Ganascia: Robustezza e Ammortizzazione

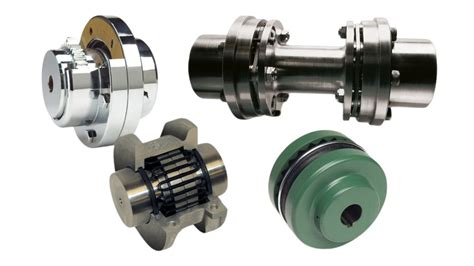

I giunti a ganascia, conosciuti anche come giunti elastici o giunti a stella, sono ampiamente utilizzati per trasmettere la potenza in motori elettrici e in sistemi a combustione interna. La loro struttura si basa sulla connessione di due mozzi metallici, ciascuno dotato di ganasce, che si intersecano con un elemento elastico centrale, spesso a forma di stella o anello, realizzato in elastomeri come poliuretano o gomma. Questo elemento elastico, chiamato anche "spider" o "inserto elastico", svolge un ruolo cruciale nell'ammortizzare gli urti, ridurre le vibrazioni e compensare i disallineamenti tra gli alberi.
Il design dei giunti a ganascia è orientato alla robustezza e alla capacità di gestire carichi di coppia elevati, rendendoli adatti per applicazioni industriali gravose. L'elemento elastico non solo ammortizza le sollecitazioni torsionali e i carichi d'urto, ma contribuisce anche a ridurre il rumore operativo e a prolungare la vita utile dei componenti collegati, proteggendoli da vibrazioni eccessive. Sono progettati per collegare due alberi, permettendo una trasmissione fluida della coppia e riducendo la perdita di potenza attraverso l'assorbimento delle energie impulsive.
Una delle caratteristiche principali dei giunti a ganascia è la loro tolleranza ai disallineamenti. Sebbene possano non offrire la stessa precisione dei giunti a soffietto in termini di gioco zero, sono comunque efficaci nel compensare disallineamenti angolari e paralleli moderati. La scelta del materiale e della durezza dell'elemento elastico permette di personalizzare il giunto in base alle specifiche esigenze dell'applicazione, bilanciando tra capacità di smorzamento e rigidità torsionale. Ad esempio, un elastomero più morbido fornirà un maggiore smorzamento delle vibrazioni ma una minore rigidità, mentre un elastomero più duro offrirà maggiore rigidità ma minore capacità di smorzamento.
7. GIUNTO con FLANGIA SFALSATA. IDEA Connection, Tutorial. Operazioni di produzione.
L'applicazione dei giunti a ganascia si estende ai sistemi di azionamento di macchinari industriali, compressori, pompe e veicoli, dove la necessità di una trasmissione di potenza affidabile e la capacità di assorbire vibrazioni sono prioritarie. La loro costruzione relativamente semplice e la facilità di sostituzione dell'elemento elastico li rendono anche una scelta economica e pratica per molteplici contesti.
L'Importanza del Giunto Flessibile nell'Albero di Sterzo

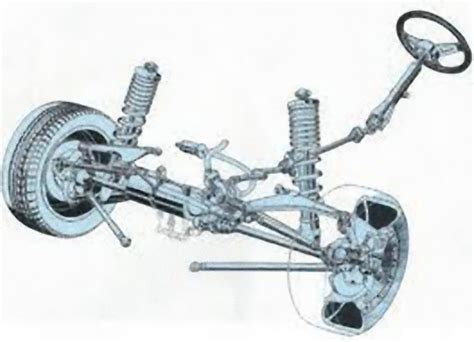

Nel contesto specifico di un veicolo, il giunto flessibile dell'albero di sterzo riveste un ruolo di primaria importanza per la sicurezza e la precisione di guida. L'albero di sterzo collega il volante alla scatola dello sterzo, trasmettendo il movimento rotatorio che il conducente impartisce al volante per dirigere le ruote. Tuttavia, a causa delle imperfezioni di allineamento e delle vibrazioni generate durante la marcia, è indispensabile un componente che possa compensare questi movimenti indesiderati.
Il giunto flessibile, spesso realizzato con inserti in gomma o altri materiali elastomerici, agisce come un ammortizzatore di vibrazioni e un compensatore di disallineamenti tra le diverse sezioni dell'albero di sterzo. La sua presenza garantisce che i piccoli movimenti e le vibrazioni provenienti dal motore e dalle sospensioni non vengano trasmessi direttamente al volante, migliorando il comfort di guida e riducendo l'affaticamento del conducente. Senza un giunto flessibile, il volante potrebbe vibrare eccessivamente, compromettendo la sensazione di controllo e l'accuratezza della sterzata.
Inoltre, il giunto flessibile permette un leggero gioco angolare tra le sezioni dell'albero di sterzo, essenziale per accomodare le piccole variazioni di posizione che possono verificarsi a causa delle tolleranze di fabbricazione, delle deformazioni del telaio o dei movimenti delle sospensioni. Questo evita che l'albero di sterzo sia sottoposto a stress eccessivi, che potrebbero portare a rotture o a un'usura prematura dei cuscinetti e degli altri componenti.
Un giunto flessibile dell'albero di sterzo difettoso può manifestarsi attraverso diversi sintomi, tra cui un aumento delle vibrazioni al volante, un gioco eccessivo nella sterzata, o rumori anomali durante la rotazione del volante. La tempestiva sostituzione di un giunto deteriorato è fondamentale per mantenere l'integrità del sistema di sterzo e garantire la sicurezza del veicolo. L'evoluzione tecnologica nel settore automobilistico ha portato allo sviluppo di giunti flessibili sempre più sofisticati, capaci di offrire una maggiore durata, una migliore capacità di smorzamento e una risposta più precisa, contribuendo così a migliorare ulteriormente l'esperienza di guida. La scelta dei materiali, la geometria del giunto e i processi di produzione sono costantemente ottimizzati per soddisfare i rigorosi standard di sicurezza e performance richiesti dall'industria automobilistica.
