Il Giunto Omocinetico per Fiat Panda 900: Una Guida Dettagliata

Il giunto omocinetico è un componente cruciale del sistema di trasmissione di un veicolo, responsabile di trasmettere la potenza dal differenziale alle ruote motrici mantenendo al contempo una velocità angolare costante, indipendentemente dall'angolo di sterzo o dalla compressione della sospensione. Per la Fiat Panda 900, come per molti altri modelli del gruppo Fiat e Lancia dell'epoca, questo componente riveste un'importanza fondamentale per garantire una guida fluida e sicura.

Specifiche Tecniche del Giunto Omocinetico

Le specifiche tecniche di un giunto omocinetico sono essenziali per garantirne la corretta compatibilità e funzionalità. Per il modello in questione, i criteri di montaggio indicano chiaramente che il giunto è destinato all'assale anteriore, lato ruota. Questa posizione è strategica, poiché è qui che il giunto deve sopportare le maggiori sollecitazioni dovute sia alla sterzata che ai movimenti verticali della sospensione.

Le dimensioni fisiche sono altrettanto precise:

• Lunghezza [mm]: 151 mm. Questa lunghezza è studiata per adattarsi alla specifica configurazione degli assi della Fiat Panda 900.
• Dentatura esterna lato ruota: 20 denti. Questo numero di denti è fondamentale per l'accoppiamento preciso con il mozzo ruota o il semiasse.
• Dentatura interna lato ruota: 20 denti. Similmente, la dentatura interna deve corrispondere perfettamente all'albero di trasmissione.
• Diametro fascia elastica [mm]: 43.1 mm. La fascia elastica, solitamente un soffietto in gomma, protegge il giunto da agenti esterni come polvere, acqua e detriti, garantendo la tenuta del grasso lubrificante.
• Diametro giunto [mm]: 80.00 mm. Questo diametro si riferisce alla dimensione complessiva del corpo del giunto.
• Dimensioni filettatura: M20 x 1.5. Questa specifica indica il tipo e la dimensione della filettatura utilizzata per il fissaggio, spesso legata al dado del mozzo.

Lo stato del componente è Nuovo, il che implica che si tratta di un pezzo di ricambio pronto per l'installazione, privo di usura e difetti preesistenti.

Compatibilità Veicoli: Un Quadro Completo

La versatilità del giunto omocinetico è evidente dalla vasta gamma di modelli per cui è compatibile, come indicato dalla lista fornita. Questa compatibilità estesa suggerisce che il design e le specifiche di questo particolare giunto sono stati adottati su diverse piattaforme automobilistiche, spesso condividendo architetture di trasmissione simili.

Tra i modelli principali che utilizzano questo giunto troviamo diverse versioni della Fiat 127:

• Fiat 127 Hatchback (127_): Copre un ampio intervallo di produzione, dal 06.1971 al 12.1986, con motorizzazioni che vanno da 0.9 (29KW/40CV e 33KW/45CV) a 1.0 (37KW/50CV) e persino la versione 1.0 Sport (51KW/70CV) e la 1.3 Diesel (33KW/45CV).
• Fiat 127 Panorama (127_): Anche per questa variante familiare, il giunto è compatibile con le motorizzazioni 1.0 (37KW/50CV) e 1.3 D (33KW/45CV) prodotte tra il 01.1977 e il 12.1986.

La serie Fiat 128 è un altro gruppo di veicoli che beneficia di questo componente:

• Fiat 128 Coupé (128_): Compatibile con le versioni 1.1 (47KW/64CV e 48KW/65CV), 1.3 (55KW/75CV) e 1.3 Berlinetta (54KW/73CV).
• Fiat 128 Familiare (128_): Utilizzato nelle versioni 1.1 (33KW/45CV e 40KW/55CV) e 1.3 (44KW/60CV).
• Fiat 128 Sedan (128_): Montato sulle versioni 1.1 (33KW/45CV e 40KW/55CV), 1.3 Rally (49KW/67CV) e 1.3 Sport (44KW/60CV).

Il Fiorino, sia nella versione Furgonato (146) che Pick up (146), e il Fiorino Van (127_), presentano compatibilità con diverse motorizzazioni, tra cui 1.1, 1.4, 1.5 e la versione 900, coprendo un arco temporale che va dal 1977 al 2001.

La Fiat Panda Hatchback (141_) è particolarmente rilevante, dato che il giunto è specificato per la "Panda 900". La compatibilità si estende a diverse versioni 1000 (32KW/44CV, 37KW/50CV, 33KW/45CV), incluse le varianti 4x4, e alla versione 1000 i.e. 1.0 (33KW/45CV).

Anche la Fiat Uno Hatchback (146_) presenta una vasta gamma di compatibilità, dalle versioni 50 1.1 (37KW/50CV), 55 1.1 (40KW/54CV), 60 1.1 (42KW/57CV e 43KW/58CV), 70 1.3 (48KW/65CV e 50KW/68CV), fino alle più potenti 70 i.e. 1.4 (51KW/70CV e 53KW/72CV), 70 S 1.4 (52KW/71CV) e 75 i.e. 1.5 (55KW/75CV).

La sportiva Fiat X 1/9 (128_) utilizza questo giunto nelle sue versioni 1.3 (54KW/73CV e 55KW/75CV).

Passando ai modelli Lancia, la Y10 (156) mostra una notevole compatibilità, incluse le versioni 1.0 (41KW/56CV, 37KW/50CV, 33KW/45CV, 32KW/44CV), le varianti 4WD (integrale) e le versioni catalitiche. La compatibilità si estende anche alle versioni 1.1 (40KW/54CV, 42KW/57CV) e 1.3 i.e. (56KW/76CV e 53KW/72CV).

I modelli SEAT, che condividevano molte piattaforme con Fiat, includono:

• SEAT 127 (127A): Compatibile con le versioni 0.9 (33KW/45CV) e 1.0 (38KW/52CV).
• SEAT 128 Sedan: Utilizzato nelle versioni 1.2 (49KW/67CV) e 1.4 (57KW/77CV).
• SEAT Fura (025A): Compatibile con le motorizzazioni 0.9 (29KW/40CV e 31KW/43CV).
• SEAT Marbella (28): Una vasta gamma di motorizzazioni 0.8 (25KW/34CV), 0.9 (29KW/40CV, 32KW/44CV, 30KW/41CV) e le versioni catalitiche. La compatibilità si estende anche alla versione Furgonato.
• SEAT Terra Furgonato (024A): Compatibile con il motore 0.9 (29KW/40CV) e le versioni catalitiche, oltre ai diesel 1.3 D (33KW/45CV) e 1.4 D (35KW/48CV).
• SEAT Terra Station Wagon (24): Similmente alla versione furgonata, compatibile con il 0.9, le versioni catalitiche e i diesel.

Infine, la ZASTAVA presenta compatibilità con:

• ZASTAVA Yugo Florida: Nelle versioni 1.1 (44KW/60CV) e 1.3 (50KW/68CV).
• ZASTAVA Yugo Hatchback: Nelle versioni 60 EFI (44KW/60CV) e 65 EFI (48KW/65CV).

Anche l'AUTOBIANCHI utilizza questo giunto nei suoi modelli:

• AUTOBIANCHI A 112 Hatchback: Copre un'ampia varietà di motorizzazioni, dal 0.9 (32KW/44CV, 33KW/45CV, 34KW/47CV, 31KW/42CV) alle versioni Abarth 1.0 (43KW/58CV e 51KW/70CV), fino alle versioni E, Elite, LX 1.0 (35KW/48CV).
• AUTOBIANCHI Y10 Hatchback: Similmente alla Lancia Y10, con motorizzazioni 1.0, 1.0 4WD, 1.0 Cat, 1.1, 1.1 4WD e 1.1 i.e. Cat.

Questa estesa lista di compatibilità evidenzia l'importanza di questo specifico giunto omocinetico come componente standardizzato per una vasta gamma di veicoli di piccola cilindrata prodotti tra gli anni '70 e '90, molti dei quali derivati da piattaforme comuni.

Funzionamento e Importanza del Giunto Omocinetico

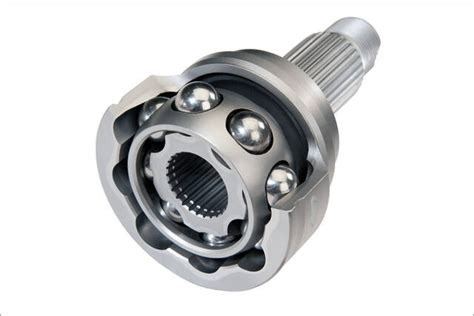

Il giunto omocinetico, spesso chiamato anche "crociera" o "giunto a velocità costante", è progettato per superare i limiti dei giunti universali tradizionali, che non possono trasmettere potenza in modo uniforme quando sono angolati. Il principio fondamentale del giunto omocinetico è che il piano di taglio del giunto si allinea costantemente con il piano bisettore tra l'albero motore e l'albero condotto. Questo assicura che la velocità di rotazione dell'albero condotto sia sempre identica a quella dell'albero motore, eliminando fluttuazioni e vibrazioni indesiderate.

Nel contesto della Fiat Panda 900, un giunto omocinetico efficiente è vitale per diverse ragioni:

1. Trasmissione di Potenza Costante: Garantisce che la potenza del motore venga trasmessa alle ruote in modo fluido e costante, anche durante le manovre di sterzata o sui terreni irregolari. Questo si traduce in una migliore accelerazione e una maggiore reattività del veicolo.
2. Comfort di Guida: L'assenza di vibrazioni e sussulti durante la rotazione degli alberi di trasmissione contribuisce significativamente al comfort generale del guidatore e dei passeggeri.
3. Durata dei Componenti: Un giunto omocinetico ben funzionante riduce lo stress su altri componenti della trasmissione, come il differenziale e i cuscinetti, prolungandone la vita utile.
4. Sicurezza: Un malfunzionamento del giunto omocinetico può portare a una perdita improvvisa di trazione o, nei casi più gravi, alla rottura dell'albero di trasmissione, compromettendo seriamente la sicurezza del veicolo.

Manutenzione e Sostituzione

Come la maggior parte dei componenti meccanici sottoposti a stress costante, i giunti omocinetici richiedono una certa attenzione. Il principale elemento di usura è il soffietto parapolvere in gomma. Se questo soffietto si danneggia (ad esempio, per rottura o screpolatura), la polvere e l'umidità possono penetrare all'interno del giunto, contaminando il grasso lubrificante e causando una rapida usura delle sfere e delle piste di rotolamento.

I sintomi di un giunto omocinetico usurato includono tipicamente:

• Rumori metallici durante le sterzate: Un "clic-clic-clic" o un rumore simile a un ticchettio che si accentua durante le curve, specialmente a basse velocità.
• Vibrazioni: Vibrazioni avvertibili al volante o attraverso il telaio del veicolo, che possono peggiorare con l'aumentare della velocità.
• Perdita di grasso: Macchie di grasso visibili attorno al mozzo ruota o sul telaio, segno che il soffietto si è rotto e il grasso è fuoriuscito.

La sostituzione di un giunto omocinetico usurato è un'operazione di manutenzione importante. Le spedizioni dei ricambi, come indicato, vengono gestite entro 2 giorni dal ricevimento del pagamento, garantendo una rapida disponibilità del pezzo di ricambio necessario per rimettere il veicolo in perfetta efficienza.

Considerazioni Finali

Il giunto omocinetico, sebbene spesso trascurato, è un componente di ingegneria sofisticata che gioca un ruolo insostituibile nella dinamica di guida di veicoli come la Fiat Panda 900. La sua capacità di mantenere una trasmissione di potenza costante in tutte le condizioni operative è fondamentale per le prestazioni, il comfort e la sicurezza. La vasta compatibilità di questo specifico giunto sottolinea l'efficienza progettuale e la standardizzazione dei componenti nell'industria automobilistica, permettendo a un unico pezzo di servire una moltitudine di modelli nel corso degli anni. Una corretta manutenzione, in particolare la verifica dell'integrità dei soffietti parapolvere, è essenziale per prevenire danni maggiori e garantire una lunga vita operativa al componente.
