Il Funzionamento dello Sterzo nelle Automobili: Dai Meccanismi Tradizionali ai Sistemi più Avanzati

Lo sterzo di un'automobile è un sistema complesso e fondamentale per la sicurezza e il comfort di guida. Nonostante la sua apparente semplicità, il meccanismo che permette di direzionare il veicolo è il risultato di decenni di evoluzione tecnologica, nato per rispondere all'esigenza di compensare lo sforzo fisico richiesto per manovrare auto sempre più pesanti. Dagli inizi del Novecento, con le prime sperimentazioni sulle auto di lusso americane, fino ai moderni sistemi elettronici, la tecnologia dello sterzo ha compiuto passi da gigante, rendendo la guida più intuitiva e meno faticosa.

Componenti Principali del Sistema di Sterzo

Per comprendere appieno il funzionamento dello sterzo, è essenziale conoscerne i componenti principali e le loro interazioni. Generalmente, in un meccanismo di sterzo si possono individuare quattro componenti fondamentali:

• Il Volante: Questa è l'interfaccia primaria tra il conducente e il sistema di sterzo. La rotazione del volante è il primo input che il sistema riceve.
• Il Piantone dello Sterzo: Funge da collegamento tra il volante e la scatola dello sterzo. Ha il compito di trasferire la rotazione del volante in un movimento lineare che attiva il resto del sistema. A volte, il piantone può incepparsi, rendendo difficile o impossibile sterzare, e può anche ospitare il meccanismo di sicurezza del bloccasterzo che impedisce il movimento del volante quando la chiave non è inserita.
• La Scatola dello Sterzo: Riceve il movimento dal piantone e lo traduce in un'azione che influisce direttamente sulle ruote.
• I Tiranti dello Sterzo: Hanno l'obiettivo di trasmettere il movimento del servosterzo alle ruote. Sono composti da tiranti collegati alle testine dello sterzo, le quali a loro volta sono connesse alle ruote, consentendo la variazione della direzione del veicolo. I problemi ai tiranti dello sterzo si concentrano quasi sempre sulle cuffie degli snodi, che essendo realizzate in gomma tendono a creparsi nel tempo, lasciando entrare polvere che può danneggiare o rompere i meccanismi dello snodo.

Le testine di sterzo sono la componente più delicata, poiché gli snodi alle estremità tendono a prendere gioco nel tempo, specialmente guidando su strade sconnesse. Questo diminuisce pericolosamente la precisione del volante, creando una spiacevole sensazione alla guida e un comportamento dell'auto potenzialmente pericoloso per la sicurezza.

Il Ruolo Cruciale del Servosterzo

Il servosterzo è un componente molto importante nelle moderne auto, progettato per ridurre lo sforzo necessario per girare il volante, migliorando notevolmente il comfort e la sicurezza di guida. È essenzialmente nato parallelamente alla crescita del peso delle auto per fare fronte, grazie a una fonte di energia esterna, allo sforzo fisico necessario per muovere le ruote. Un problema molto sentito, specie nelle manovre di parcheggio, dove qualche automobilista più esperto ricorda bene quanto fosse difficile sterzare con l'auto praticamente ferma. Questo è dovuto al principio fisico che determina un maggiore attrito di un oggetto, in questo caso lo pneumatico, fermo rispetto a uno pneumatico in movimento.

Il suo scopo principale è ridurre la forza che il guidatore deve applicare allo sterzo per curvare. Esistono principalmente due tipi di servosterzo: il servosterzo idraulico e il servosterzo elettrico.

Il Servosterzo Idraulico: La Tradizione dell'Idroguida

Il servosterzo idraulico, noto anche come idroguida, è stato progettato inizialmente per veicoli pesanti come trattori e camion, ma col tempo è stato adottato anche nelle berline più grandi. La sua principale funzione è quella di ridurre la forza necessaria per girare il volante, migliorando così il comfort e la sicurezza durante la guida. Questo risultato si traduce in una guida più intuitiva e reattiva, particolarmente apprezzata nelle auto sportive e di alta gamma. La risposta rapida e fluida dello sterzo consente al conducente di reagire tempestivamente a situazioni impreviste sulla strada.

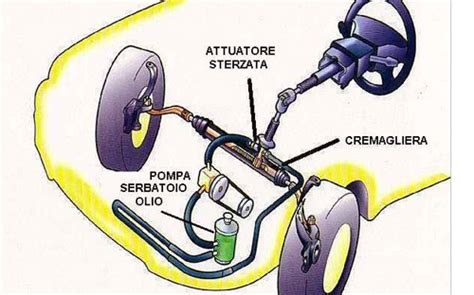

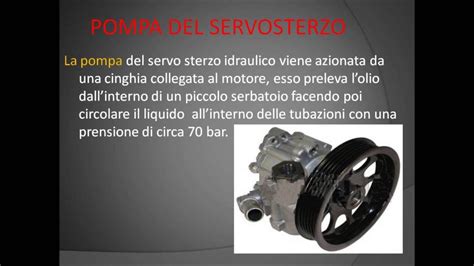

Il funzionamento del servosterzo idraulico si basa su un circuito contenente olio in pressione che aziona due valvole separate per trasmettere una forza moltiplicata rispetto a quella applicata sul volante. Una pompa, trascinata dal motore mediante una cinghia, invia olio a pressione attraverso un circuito idraulico a un cilindro operatore, il quale è collegato al sistema di sterzo delle ruote. Completano il meccanismo una valvola di regolazione, un distributore e un cilindro dotato di due camere separate. Girando il volante, il distributore fa defluire l'olio nella camera del cilindro installata nella scatola dello sterzo, a seconda del lato di sterzata, così da aumentarne la pressione e sostenere lo sforzo applicato alla corona per svoltare. La valvola limitatrice di pressione è una componente molto importante in questo sistema, intervenendo quando si raggiunge il fine corsa dello sterzo, evitando sovrapressioni e danni al sistema.

Tuttavia, il servosterzo idraulico richiede una regolare manutenzione del fluido idraulico e un controllo periodico dei componenti per evitare problemi come perdite di liquido o guasti. I sistemi idraulici sono poi andati scomparendo perché per mantenere in pressione l'olio serve una cinghia direttamente collegata al motore, che assorbe energia anche quando lo sterzo non è in movimento, anche quando non è richiesto uno sforzo.

Il Servosterzo Elettrico: L'Innovazione dell'EPS

Il servosterzo elettrico, noto anche come Electric Power Steering (EPS), è una delle tecnologie più avanzate nel campo dei sistemi di sterzo. Impiega un motorino elettrico assistito da sensori che permette di facilitare la sterzata. Il motore dello sterzo è senza dubbio il cuore dell'intero sistema, responsabile di fornire l'assistenza necessaria per rendere il volante più leggero e facile da manovrare. A differenza del sistema idraulico, il servosterzo elettrico funziona senza la necessità di un sistema idraulico, utilizzando energia proveniente da una centralina solo quando viene richiesto uno sforzo.

Il servosterzo elettrico è costituito da un motorino che assorbe energia solo quando si sterza e che s'impegna sul piantone, vicino al volante, oppure direttamente sulla cremagliera. Quest'ultima soluzione è preferita sulle auto di pregio o sportive perché assicura un comportamento più preciso e progressivo dello sterzo. Il sistema comprende anche un sensore di rotazione del volante e una centralina di controllo, che calibra l'inserimento in funzione della velocità della vettura e di altri parametri.

I vantaggi del servosterzo elettrico rispetto all'idraulico sono molteplici:

• Maggiore efficienza: Assorbe energia solo quando necessario, riducendo i consumi di carburante.
• Minore rumorosità: L'assenza della pompa idraulica elimina i rumori associati al suo funzionamento.
• Flessibilità e adattabilità: L'elettronica consente di variare l'intensità dell'assistenza in base alla velocità del veicolo. Solitamente, si intendono sistemi che in modo direttamente proporzionale alla velocità induriscono lo sterzo al crescere della velocità: in città si avrà uno sterzo più morbido, in curva veloce uno sterzo più duro.

Il servosterzo elettrico è diventato ormai uno standard nei veicoli di nuova generazione. L'installazione e la tecnologia del servosterzo elettrico possono avere un costo iniziale superiore rispetto a quello idraulico, e a causa della sua natura elettronica, in caso di guasti, potrebbe richiedere interventi tecnici più complessi e costosi. Tuttavia, i vantaggi in termini di efficienza, comfort e possibilità di integrazione con i sistemi di assistenza alla guida lo rendono la scelta preferita per la maggior parte delle auto moderne.

Sistemi Avanzati di Servosterzo

I sistemi più complessi, diffusi sulle auto sportive, parlano di servosterzi progressivi dove la centralina è in grado di gestire il giusto carico di energia da applicare per la servoassistenza, tenendo conto di diversi parametri per offrire un maggiore piacere di guida. Questo consente una maggiore precisione e una risposta più adeguata alle diverse condizioni di guida.

Il servosterzo elettrico consente anche l'adozione dei moderni sistemi di assistenza alla guida, a partire dal parcheggio automatico fino alla guida semiautonoma. L'elettronica di controllo è infatti in grado di azionare a piacere il motorino elettrico e quindi di calibrare in modo ottimale la sterzatura, contribuendo in modo significativo all'evoluzione della sicurezza e del comfort di guida. Si parla anche di sistemi di sterzo "senza albero", dove un impulso elettrico comanda lo spostamento delle ruote senza il rapporto diretto tra sterzo e asse, rappresentando la frontiera più avanzata di questa tecnologia.

L'Importanza della Manutenzione dello Sterzo

La manutenzione dello sterzo auto è fondamentale per garantire una guida sicura e confortevole. Rumori insoliti o una sensazione di sterzo rigido o instabile possono indicare dei problemi. È importante non ignorare questi segnali e consultare un meccanico per avere una diagnosi più accurata.

Tra i problemi più comuni che possono affliggere il sistema di sterzo, si annoverano:

• Sterzo duro e pesante: Questo problema può essere causato da una pressione delle gomme troppo bassa. Un basso livello di fluido può causare difficoltà nella rotazione del volante se il veicolo in possesso dispone di un servosterzo idraulico. Una cinghia allentata o danneggiata può compromettere la funzionalità del servosterzo idraulico.
• Sterzo troppo sensibile alle alte velocità: Può essere dovuto a una pressione delle gomme troppo alta.
• Problemi al servosterzo: Una cinghia usurata o allentata può influire sul funzionamento del servosterzo idraulico.
• Sterzo bloccato: Può essere causato da diversi problemi meccanici che influenzano lo sterzo della macchina, come la colonna dello sterzo inceppata o l'attivazione del bloccasterzo. Problemi con l'Unità di Controllo del Motore (ECU), che gestisce il servosterzo attraverso segnali elettronici, possono anch'essi portare a un blocco.
• Rumori o gioco eccessivo nello sterzo: Possono indicare la necessità di una manutenzione o sostituzione di componenti.

Per risolvere i problemi di sterzo, è importante seguire una serie di passaggi strutturati che consentono di identificare e affrontare le cause comuni. È fondamentale assicurarsi che le gomme siano gonfiate alla pressione corretta come indicato dalla casa automobilistica. Se il veicolo in possesso dispone di un servosterzo idraulico, un basso livello di fluido può causare difficoltà nella rotazione. Una cinghia allentata o danneggiata può compromettere la funzionalità del servosterzo. La presenza di rumori o gioco eccessivo nello sterzo può indicare la necessità di una manutenzione o sostituzione. Se i problemi persistono dopo un controllo basilare, è consigliabile rivolgersi presso un'officina specializzata.

È altrettanto consigliato adottare una serie di misure preventive e di manutenzione regolare per prevenire problemi allo sterzo. Guidare con attenzione, evitando sterzate brusche e urti contro marciapiedi od ostacoli, può ridurre il rischio di danneggiamenti ai componenti dello sterzo. Ciò aiuta a mantenere il sistema in buono stato e a prevenire usure premature.

Il Differenziale: Un Alleato per la Trazione e la Curva

Un altro elemento cruciale per la manovrabilità del veicolo, sebbene non direttamente parte del sistema di sterzo in senso stretto, è il differenziale. Questo tipico "meccanismo planetario" è fondamentale per consentire alle ruote motrici di girare a velocità diverse, specialmente in curva. L'albero motore, attraverso la trasmissione, dà la rotazione all'asse primario e, precisamente, attraverso il meccanismo planetario, ai semiassi primari destro e sinistro.

Il differenziale garantisce che, qualunque siano le velocità a cui girano le ruote motrici, la velocità del meccanismo sarà sempre uguale alla media delle velocità dei semiassi. Questo è vitale in curva, dove la ruota esterna deve percorrere una distanza maggiore rispetto a quella interna e, di conseguenza, deve girare più velocemente.

Tuttavia, il differenziale presenta una caratteristica che in determinate condizioni può rivelarsi un "difetto". Se i coefficienti di attrito sono diversi, per esempio se da un lato l'auto passa sopra una macchia d'olio o su del ghiaccio, la ruota su quella superficie a bassa aderenza gira molto più facilmente e incomincia a prendere dalla sua parte tutta la rotazione che il meccanismo spartisce ai due semiassi. Poiché la somma delle velocità è costante, se un semiasse gira molto velocemente, l'altro non girerà affatto, bloccando di fatto la trazione sull'asse.

Gli ingegneri, infatti, cercano di migliorare il differenziale, conservandone la proprietà di base, che è quella del controllo ottimale nelle curve, e diminuendone gli effetti spiacevoli, come non permettere di girare a un asse quando la differenza delle velocità è elevata. Questo ha portato allo sviluppo di differenziali a slittamento limitato o differenziali elettronici, che possono distribuire la coppia in modo più efficace tra le ruote, garantendo una migliore trazione e stabilità in tutte le condizioni di guida.

Conclusione: L'Evoluzione Continua per una Guida Ottimale

Il progressivo aumento del peso, delle dimensioni delle vetture e della sezione dei pneumatici ha portato nel tempo alla crescita dello sforzo da esercitare sul volante. Compensarlo mediante l'innalzamento del rapporto dello sterzo compromette la maneggevolezza della vettura, dato che a parità di curva il volante va ruotato maggiormente. Da qui l'importanza crescente e l'evoluzione continua dei sistemi di servosterzo.

Dalle prime sperimentazioni negli anni '20, la tecnologia ha percorso una lunga strada, diffondendosi su larga scala solo a partire dagli anni '90 e diventando uno standard in tutti i veicoli moderni. Oggi, il servosterzo viene dato per scontato come i finestrini elettrici o il climatizzatore, ma i suoi vantaggi sono innegabili, riducendo al minimo lo sforzo richiesto per svoltare e parcheggiare. Solo microcar come la Citroen AMI ne sono sprovviste, compensando la difficoltà di manovrare la vettura a bassa velocità grazie a ruote dall'impronta a terra molto ridotta, in grado quindi di generare poco attrito.

Le auto più sportive montano sterzi progressivi che tengono conto di diversi parametri per offrire un maggiore piacere di guida. Anche nel motorsport, le F1 sono dotate di servosterzo, mentre non accade lo stesso per le Formula 2, considerate una vera e propria "scuola guida" per i futuri assi del volante. L'evoluzione dei sistemi di sterzo, sia nella componente assistita che in quella meccanica, continua a essere un pilastro fondamentale per la sicurezza, il comfort e le performance di ogni automobile.
