La regolazione degli iniettori pompa è un aspetto cruciale per il corretto funzionamento e l'ottimizzazione delle prestazioni di un motore, in particolare per i motori diesel che utilizzano questo sistema di iniezione. Una regolazione non ottimale può portare a una serie di problemi, tra cui una diminuzione della potenza, un aumento dei consumi e, in casi gravi, danni al motore. Comprendere i principi di base e le tolleranze di regolazione è fondamentale per mantenere il veicolo in condizioni ottimali.
Il Sistema Iniettore Pompa e il suo Funzionamento
Il sistema iniettore pompa è una soluzione di iniezione diesel in cui ogni cilindro ha un iniettore che incorpora anche la pompa ad alta pressione. Questo differisce dai sistemi common rail, dove una pompa centralizzata alimenta tutti gli iniettori. Nel sistema iniettore pompa, la pressione necessaria per l'iniezione del carburante viene generata direttamente all'interno dell'iniettore stesso, sfruttando l'azione dell'albero a camme.
Il processo inizia con una camma sull'albero a camme che agisce su un bilanciere. Questo bilanciere, a sua volta, spinge un pistoncino all'interno dell'iniettore, comprimendo il carburante a pressioni estremamente elevate. Quando la pressione raggiunge il valore preimpostato, il carburante viene iniettato direttamente nella camera di combustione. La tempistica e la quantità di carburante iniettato sono controllate elettronicamente dalla centralina del motore, che varia la durata dell'impulso elettrico che apre e chiude la valvola dell'iniettore.
Questo sistema permette un controllo molto preciso dell'iniezione, contribuendo a migliorare l'efficienza della combustione, ridurre le emissioni e ottimizzare la potenza erogata. Tuttavia, la precisione di funzionamento dipende in larga misura dalla corretta regolazione meccanica degli iniettori rispetto all'albero a camme.
L'Importanza della Regolazione e i Gradi Ottimali
La regolazione degli iniettori pompa è un'operazione delicata che influisce direttamente sulla tempistica dell'iniezione. Essa si basa sull'impostazione di un angolo di rotazione specifico dell'albero motore, espresso in gradi, al quale l'iniettore inizia a iniettare il carburante. Una regolazione imprecisa può avere effetti negativi significativi sulle prestazioni del veicolo.
Un'auto "moscia" o con una sensazione di minor potenza può dipendere proprio da una errata regolazione degli iniettori. Se gli iniettori non sono stati registrati correttamente, l'iniezione potrebbe avvenire in un momento non ottimale del ciclo di combustione, portando a una combustione incompleta o inefficiente. Questo si traduce in una riduzione della coppia e della potenza disponibile per il motore.
Per ottenere un'iniezione ottimale, è necessario rispettare i valori specifici di regolazione forniti dal produttore del motore. Per un motore come quello di un'Audi A4 quattro motorizzata con iniettori pompa, sorgono spesso dubbi tra i valori di 180 e 225 gradi. La scelta del valore corretto è cruciale e deve essere basata sulle specifiche tecniche esatte del motore in questione.
iniettore pompa
Generalmente, questi valori si riferiscono alla posizione del punto morto superiore (PMS) del pistone nel cilindro in fase di compressione. La regolazione di 180 gradi può indicare un punto specifico nel ciclo di rotazione dell'albero motore, mentre 225 gradi ne indica un altro. Una variazione di questi pochi gradi può avere un impatto significativo sulla fase di iniezione. Un valore più alto (come 225 gradi) potrebbe spostare l'iniezione leggermente più avanti o più indietro nel ciclo, alterando la combustione.
È importante notare che questi valori non sono universali e dipendono dalla specifica architettura del motore, dal tipo di iniettore e dalle strategie di iniezione previste dal costruttore per ottenere la migliore combinazione di potenza, efficienza e riduzione delle emissioni. Consultare sempre il manuale tecnico del veicolo o i dati forniti dal produttore per il modello specifico è l'approccio più affidabile.
Conseguenze di una Regolazione Errata
Le implicazioni di una regolazione non corretta degli iniettori pompa vanno oltre la semplice perdita di potenza. Possono includere:
- Aumento del consumo di carburante: Una combustione inefficiente richiede più carburante per produrre la stessa quantità di lavoro.
- Aumento delle emissioni inquinanti: La combustione incompleta porta alla formazione di maggiori quantità di particolato e ossidi di azoto.
- Usura accelerata dei componenti del motore: Una pressione eccessiva o una combustione errata possono sollecitare prematuramente pistoni, valvole e altri componenti.
- Difficoltà all'avviamento: In alcuni casi, una regolazione molto errata può rendere difficile l'avviamento del motore.
- Funzionamento irregolare del motore: Il motore potrebbe girare in modo non uniforme, con vibrazioni o rumorosità anomale.
Un problema correlato e talvolta confuso con la regolazione degli iniettori è quello delle valvole motore che rimangono aperte. Questo può accadere se i pistoncini delle valvole idrauliche a olio rimangono allungati, soprattutto nel caso in cui vengano installati nuovi componenti senza un'adeguata verifica. In tal caso, le valvole potrebbero toccare i pistoni, causando danni seri. Sebbene sia un problema distinto dalla regolazione degli iniettori, entrambi possono influire sul rendimento del motore e richiedono un'attenta diagnosi.
Un test semplice per escludere problemi legati alla meccanica delle valvole o alla corretta rotazione della camma degli iniettori potrebbe essere quello di togliere momentaneamente il castello dei bilancieri che comandano gli iniettori e verificare la libera rotazione della camma. Se la camma non gira o presenta impedimenti, è un chiaro segnale che qualcosa non va a livello meccanico, indipendentemente dalla registrazione degli iniettori.
Procedura di Registrazione degli Iniettori Pompa
La registrazione degli iniettori pompa è un'operazione che richiede precisione e l'uso di strumenti specifici. Generalmente, viene eseguita seguendo i passaggi indicati dal manuale di officina del veicolo. Questi passaggi includono:
- Messa in fase del motore: Il motore deve essere posizionato in un punto specifico del suo ciclo, solitamente con il pistone del cilindro in questione al punto morto superiore (PMS) o in un angolo specifico prima o dopo il PMS, come indicato dal costruttore.
- Allentamento del dado di bloccaggio: Si allenta il dado che fissa il bilanciere al perno di regolazione dell'iniettore.
- Regolazione del vite di regolazione: Utilizzando un cacciavite o una chiave a brugola, si agisce sulla vite di regolazione, ruotandola in un senso o nell'altro per modificare la precarica dell'iniettore. Spesso si avvita la vite fino a sentire una resistenza, poi si indietreggia di un certo numero di giri o si usa un attrezzo comparatore per misurare il gioco.
- Bloccaggio del dado: Una volta raggiunta la regolazione desiderata, si blocca saldamente il dado di bloccaggio, mantenendo ferma la vite di regolazione per evitare che si sposti.
- Ripetizione per tutti i cilindri: La procedura viene ripetuta per tutti gli iniettori del motore.
È fondamentale che questa operazione sia eseguita da personale qualificato, poiché un errore può compromettere seriamente il funzionamento del motore. L'utilizzo di attrezzi speciali per la misurazione della corsa o del precarico dell'iniettore è spesso necessario per garantire la massima precisione.
Il Ruolo dell'Elettronica nella Gestione degli Iniettori Pompa
Sebbene la regolazione meccanica sia fondamentale, non bisogna sottovalutare il ruolo dell'elettronica nella gestione complessiva degli iniettori pompa. La centralina motore (ECU) è il cervello del sistema, che riceve dati da numerosi sensori (posizione albero motore, pressione turbo, temperatura aria, ecc.) e calcola il momento e la durata esatta di ogni iniezione.
L'ECU può anche implementare strategie di compensazione per piccole variazioni nel funzionamento degli iniettori, cercando di mantenere l'equilibrio tra i cilindri. Tuttavia, queste compensazioni hanno limiti e non possono risolvere problemi derivanti da una regolazione meccanica grossolanamente errata. Se la base meccanica non è corretta, l'ECU lavorerà "in recupero", portando comunque a prestazioni subottimali e maggiore stress per i componenti.
In alcuni casi, dopo una regolazione o la sostituzione di iniettori, potrebbe essere necessario eseguire un adattamento o una codifica degli iniettori tramite strumenti diagnostici collegati alla centralina. Questo permette all'ECU di "apprendere" le nuove caratteristiche degli iniettori e di ottimizzare ulteriormente la gestione dell'iniezione.
Sintomi di Problemi agli Iniettori e Soluzioni
Oltre alla sensazione di un'auto "più moscia", altri sintomi che possono indicare problemi agli iniettori o alla loro regolazione includono:
- Fumo eccessivo dallo scarico: Fumo nero indica una combustione incompleta (troppo carburante o poca aria), fumo bianco/blu può indicare bruciatura di olio o problemi di vaporizzazione del carburante.
- Irregolarità al minimo: Il motore potrebbe vibrare o avere un regime di minimo instabile.
- Difficoltà nell'accelerazione: Risposte lente o buchi di potenza durante l'accelerazione.
- Rumorosità anomala dal motore: Il "battito" degli iniettori può essere più forte o diverso dal normale.
Se si sospettano problemi agli iniettori o alla loro regolazione, la soluzione più efficace è rivolgersi a un'officina specializzata. Un meccanico esperto potrà eseguire una diagnosi completa che può includere:
- Test di compressione: Per verificare lo stato delle valvole e delle fasce elastiche.

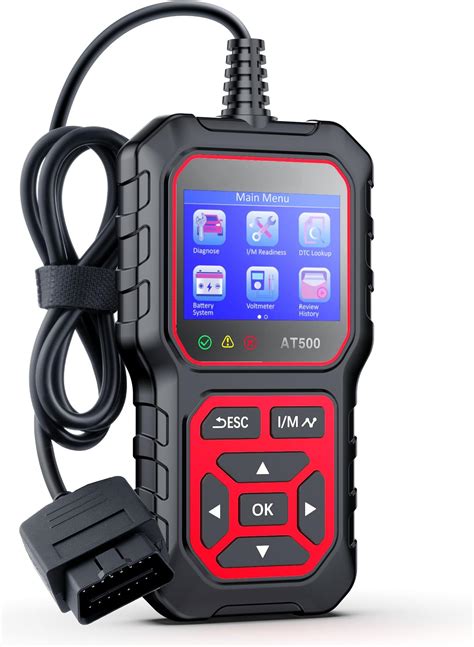

- Analisi dei valori dell'ECU: Utilizzando uno strumento diagnostico, si possono leggere i parametri di funzionamento degli iniettori, i valori di correzione e gli eventuali codici di errore.
- Verifica visiva e meccanica: Ispezione dei bilancieri e della camma per rilevare usura o danni.
- Regolazione precisa: Se necessario, procedere con la regolazione degli iniettori secondo le specifiche del costruttore.
In conclusione, la corretta regolazione degli iniettori pompa è un fattore determinante per le prestazioni e l'affidabilità di un motore diesel. La precisione nella scelta dei gradi di registrazione, come 180 o 225, e l'esecuzione accurata della procedura sono essenziali per garantire un'iniezione ottimale e prevenire problemi che possono influire negativamente sull'esperienza di guida e sulla durata del motore.
