Guarnizione del Filtro Gasolio TDI: Funzione, Sostituzione e Risoluzione dei Problemi

Il sistema di alimentazione del carburante di un veicolo diesel è un complesso meccanismo che richiede precisione e manutenzione scrupolosa per funzionare correttamente. Al centro di questo sistema, soprattutto nei motori TDI (Turbocharged Direct Injection), si trova il filtro del gasolio, un componente vitale per la protezione del motore da impurità e contaminanti presenti nel carburante. Tuttavia, la sua efficienza non dipende solo dal materiale filtrante, ma anche da un elemento spesso sottovalutato ma di cruciale importanza: la guarnizione di tenuta. Una guarnizione inefficace o installata in modo improprio può compromettere l'intero sistema, portando a problemi significativi che vanno dalla semplice perdita di carburante al mancato avviamento del veicolo e, nei casi più gravi, al danneggiamento di componenti costosi come la pompa di alta pressione. Questa guida approfondirà il ruolo fondamentale della guarnizione del filtro gasolio, le procedure corrette per la sua sostituzione e la risoluzione dei problemi più comuni, con un'attenzione particolare alle specificità dei motori TDI.

La Guarnizione del Filtro Gasolio: Un Dettaglio Cruciale per l'Integrità del Sistema

La guarnizione del filtro gasolio non è un semplice anello di gomma, ma un componente ingegnerizzato per garantire la tenuta stagna tra il filtro stesso e il suo supporto, o tra le varie parti del filtro a seconda del modello. La sua funzione principale è duplice: prevenire la fuoriuscita di gasolio dal sistema e, ancor più criticamente per un motore diesel, impedire l'ingresso di aria nel circuito di alimentazione. Sebbene possa sembrare un elemento minore, la sua integrità è assoluta.

Le guarnizioni, infatti, devono essere rimesse nuove; quelle del ferramenta, per esempio, non sono adatte, perché devono rispettare i carichi previsti dal costruttore del veicolo e dal tipo di carburante. Il gasolio è un fluido aggressivo per molti materiali e le guarnizioni devono essere realizzate in composti specifici per resistere alla sua azione corrosiva e alle variazioni di temperatura e pressione. Una guarnizione indurita, tagliata o installata male può creare micro-perdite o, peggio, punti di aspirazione dell'aria.

L'ingresso di aria nell'impianto di alimentazione del gasolio è un problema grave per i motori diesel. L'aria, essendo comprimibile, altera la pressione nel circuito, compromettendo il corretto funzionamento degli iniettori e della pompa. In un motore TDI, dove le pressioni di iniezione sono estremamente elevate e la precisione è fondamentale, anche una minima quantità d'aria può causare irregolarità di funzionamento, cali di potenza, rumorosità e, nel peggiore dei casi, il mancato avviamento del motore. La guarnizione di tenuta può essersi pizzicata oppure è proprio agganciato male il raccordo. Capita spesso di incorrere in tali problematiche se non si presta la dovuta attenzione durante il montaggio. Per questo motivo, ogni qualvolta si procede alla sostituzione del filtro gasolio, è imperativo utilizzare guarnizioni nuove e di qualità conforme alle specifiche del costruttore.

Quando Sostituire il Filtro Gasolio (e la Sua Guarnizione)

Una domanda comune tra gli automobilisti è: ogni quando la cambiare filtro gasolio? La frequenza di sostituzione del filtro gasolio varia in base a diversi fattori, tra cui il modello del veicolo, le raccomandazioni del produttore, la qualità del carburante utilizzato e le condizioni di guida. Generalmente, i costruttori suggeriscono intervalli che vanno dai 30.000 ai 60.000 chilometri, o ogni due anni. Tuttavia, è sempre consigliabile consultare il manuale di uso e manutenzione specifico della propria auto per le indicazioni più precise.

A differenza di altri componenti, come il filtro dell'aria, che dipende se lo pulisci ogni tot. o no, il filtro gasolio è un elemento che accumula le impurità e la sua capacità filtrante diminuisce progressivamente. Non è possibile "pulirlo" efficacemente e riutilizzarlo. Aspettare troppo per la sostituzione può portare a una riduzione del flusso di carburante al motore, causando cali di prestazioni, consumi eccessivi e, a lungo andare, danni alla pompa del carburante e agli iniettori, che non riceverebbero la quantità o la qualità di carburante necessaria.

L'importanza della manutenzione preventiva si estende anche ad altri componenti del veicolo, e a volte si tende a ignorare i segnali. Pensa che un giorno, ad un mio amico si era bruciata la lampadina anteriore sinistra di posizione e appena spense e scese dall'auto glielo dissi. Sai cosa mi rispose: Impossibile! Il computer di bordo me lo avrebbe segnalato! E solo dopo l'insistenza di un secondo mio amico lì presente, si convinse almeno a controllare. Questo aneddoto serve a sottolineare come, in un'era di elettronica avanzata, l'attenzione ai dettagli e la manutenzione proattiva restino fondamentali. Allo stesso modo, per vedere se il filtro dell'abitacolo è da cambiare, non aspetto che ci sia odore di muffa o le bocchette di areazione sporche; la proattività nella manutenzione del filtro gasolio è altrettanto cruciale per la salute del motore.

La Procedura di Sostituzione del Filtro Gasolio TDI

Il cambio del filtro gasolio è un'operazione che, se eseguita correttamente, può essere relativamente semplice per chi ha una certa familiarità con la meccanica. Possiamo riassumerla in tre passi fondamentali: Smonta il filtro, Rimonta il filtro e Accendi l’auto. A casa, noi si cambia il filtro su una Brava TD 100 e su un Bravo JTD 105; per farlo smontiamo il supporto del filtro, e quindi devi staccare le varie tubazioni. Questo approccio è comune anche su altri modelli TDI.

Fase 1: Preparazione e Smontaggio del Vecchio Filtro

Prima di iniziare, è fondamentale assicurarsi di avere a disposizione gli strumenti adeguati, il nuovo filtro con le relative guarnizioni (che devono essere rimesse nuove, garantendo che rispettino i carichi previsti), e un recipiente per raccogliere il gasolio che inevitabilmente uscirà durante l'operazione. È consigliabile operare in un'area ben ventilata e con tutte le precauzioni di sicurezza del caso, data la presenza di carburante.

Il primo passo consiste nell'individuare la posizione del filtro gasolio, che può variare a seconda del modello di veicolo. Spesso è situato nel vano motore, ma può anche trovarsi sotto il veicolo o vicino al serbatoio. Una volta individuato, è necessario staccare le varie tubazioni collegate al filtro. Queste possono essere fissate con fascette, raccordi a scatto rapido o dadi. Presta attenzione a come sono collegate per facilitare il rimontaggio. Molto spesso, solo i tubi necessari per estrarlo a mano sono quelli che si devono scollegare, e si rimonta nello stesso modo.

Dopo aver scollegato le tubazioni, si procede allo smontaggio del supporto del filtro, se necessario, e quindi alla rimozione del filtro stesso. Potrebbe essere necessario svitare un coperchio o un alloggiamento, o semplicemente svitare l'intero corpo filtrante. Lascia che il gasolio residuo si scarichi nel recipiente.

Fase 2: Installazione del Nuovo Filtro

Questa è la fase più critica. Il nuovo filtro va preparato con le guarnizioni appropriate. Come menzionato, la guarnizione di tenuta può essersi pizzicata oppure è proprio agganciato male il raccordo, quindi la massima attenzione è richiesta. Assicurati che le guarnizioni siano ben posizionate, pulite e, se consigliato dal produttore, leggermente lubrificate con gasolio pulito per facilitare l'inserimento e garantire una tenuta perfetta.

Prima di rimontare il filtro, c'è un passaggio cruciale: riempi sempre il nuovo filtro gasolio, a meno che sul tuo impianto non siano presenti delle pompe apposite. Non riempire il filtro carburante di gasolio è una delle cause principali dei problemi di avviamento successivi. Riempirlo previene l'ingresso massiccio di aria nel sistema. Usa gasolio pulito per questa operazione.

Una volta riempito, installa il nuovo filtro nel suo alloggiamento o avvitalo al suo supporto. Collega nuovamente tutte le tubazioni, assicurandoti che gli agganci rapidi (se presenti) siano ben saldi e che le tubazioni in gomma non presentino tagli o crepe dovute all'età. Le tubazioni che creano maggiori problemi sono normalmente quelle con gli agganci rapidi. Verifica con cura tutti i collegamenti, poiché una tubazione non collegata correttamente può aspirare aria o causare perdite di gasolio.

Problemi Dopo la Sostituzione: L'Auto Non Parte

Fino a qui non credo che tu abbia incontrato grossi problemi. Tuttavia, dopo aver sostituito il filtro del gasolio, il motore non si avvia più, e questo è uno scenario comune e frustrante. Al 99,99% c’è presenza di aria nel circuito di iniezione del carburante. Questo è il problema principale che si verifica e che impedisce al motore diesel di avviarsi correttamente. Il circuito di alimentazione carburante non riesce a spurgarsi dall’aria in modo autonomo.

Il Rischio per la Pompa di Alta Pressione

È fondamentale comprendere che la pompa di alta pressione è molto sensibile alla mancanza di gasolio che funge da lubrificante. Se si insiste a far girare il motore trascinandolo con il motorino di avviamento, in mancanza di gasolio, c'è il serio rischio di dare inizio ad un processo di abrasione meccanica interna alla camma che alla lunga provoca la rottura della pompa stessa. Questo componente è estremamente costoso da sostituire, rendendo la procedura di spurgo non solo una questione di avviamento, ma di protezione del motore. Per non rischiare di far danni al sistema di iniezione è necessario seguire una procedura specifica al fine di riempire completamente il circuito di alimentazione e spurgare l'aria.

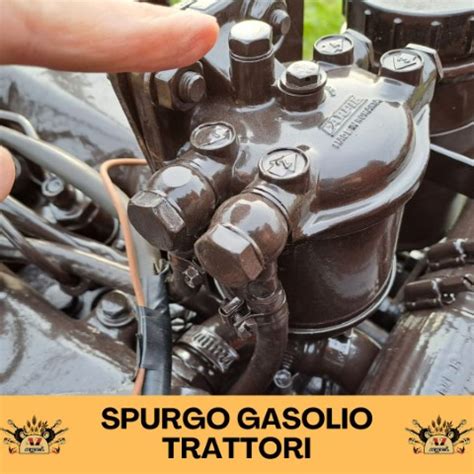

Le Soluzioni allo Spurgo dell'Impianto di Alimentazione

L'auto non parte: risolviamo il problema. Come puoi vedere, i motivi per i quali la tua auto non parte non sono molti. Ora vediamo come procedere per risolvere il problema dell'aria nel circuito di alimentazione.

Verifiche Preliminari

Prima di procedere con lo spurgo, è essenziale effettuare alcune semplici verifiche:

1. Controllo delle Tubazioni e dei Raccordi: Sul problema tubazione c’è poco da commentare: controlla che sia collegato tutto correttamente e che non siano presenti aspirazioni di aria o eventuali perdite di gasolio. Ricorda che le tubazioni in gomma creano normalmente meno problemi ma potrebbe essere che nell’estrarre la conduttura si siano creati dei tagli, oppure il tubo ha semplicemente i suoi anni. Controlla ogni raccordo con attenzione, specialmente quelli rapidi, assicurandoti che la guarnizione di tenuta non sia pizzicata e che il raccordo sia agganciato correttamente.
2. Verifica del Riempimento del Filtro: Assicurati di aver riempito il filtro carburante di gasolio prima dell'installazione. Se non lo hai fatto, questo è quasi certamente la causa del problema.

Metodi di Riempimento e Spurgo del Filtro (Senza Strumento Diagnostico)

Se non sono presenti pompe per tirare il gasolio e non hai riempito il filtro, o se il sistema non è completamente autospurgante, ci sono diverse metodologie che puoi adottare:

1. Pompe di Alimentazione Integrate:
   • Pompe manuali: Le puoi trovare su Peugeot, Citroen, Ford ecc. e sono comunque visibili. Queste "pompetta" (spesso a pera) permettono di pompare manualmente il gasolio fino a riempire il filtro e spurgare l'aria. Se riescono a pompare da subito ok, se il carburante non arriva le vie sono due: mentre qualcuno ti prova a fare l’avviamento devi comprimere regolarmente la pompetta fino a che arrivi il gasolio; oppure, la valvola interna della pompetta è guasta, in poche parole non puoi spurgare in quel modo il circuito.
   • Pompe elettriche: Le puoi trovare su Fiat/Lancia 1.3mtj, Opel 1.3 CDTI, Mercedes C220 CDI ecc. Queste pompe si attivano girando il quadro chiave. Una semplice prova da fare per capire se il tuo gasolio è pompato elettricamente è girare il quadro chiave e vedere, con i tubi staccati, se arriva il carburante (Ovviamente basta girare la chiave per pochi secondi. Assicurati di aver messo un recipiente sotto i tubi, oppure sappi che ti lavi il motore!). Se il gasolio fuoriesce, la pompa elettrica sta funzionando e dovrebbe essere in grado di spurgare il sistema. Lascia il quadro acceso per un minuto o due per permettere alla pompa di riempire il filtro e far circolare il gasolio.
2. Utilizzo di una Pompa Esterna: Se non sono presenti pompe per tirare il gasolio e non hai riempito il filtro, procuratene una esterna; l’importante è che possa “tirare” il carburante. Attacca la tua pompetta supplementare sul raccordo di uscita del filtro carburante. Assicurati di essere posizionato correttamente con la pompetta manuale: il carburante deve essere “tirato” dal serbatoio, riempire il filtro e “spinto” verso gli iniettori. Riempi in questo modo il filtro gasolio e tenta l’avviamento dell’auto, ovviamente senza staccare la pompetta supplementare. Una volta che l’auto è partita stacca tutto. Questo metodo garantisce che il carburante arrivi agli iniettori senza aria.
3. Spurgo Diretto agli Iniettori (per Alcuni Motori): Su certi motori (per esempio sui Ford 2.2 Tdci) lo spurgo lo puoi fare direttamente sugli iniettori. Attento però, oltre che a lavare il motore c’è il rischio che ti possa riempire di gasolio pure tu! Questa procedura richiede l'aiuto di una seconda persona. Semplicemente, mentre una persona tenta l’avviamento, allenta con la chiave il tubo di raccordo che arriva sul primo iniettore, fallo sfiatare e quando arriva il gasolio chiudi e passa al secondo. Ripeti il procedimento sui raccordi degli iniettori rimanenti fino a che l’auto o il furgone parta. Questo metodo è efficace ma può essere sporco e richiede attenzione per non danneggiare i raccordi degli iniettori.

Spurgo con Strumento di Diagnosi (per Sistemi TDI Moderni)

Per non rischiare di far danni al sistema di iniezione, è necessario seguire una procedura con lo strumento di autodiagnosi al fine di riempire completamente il circuito di alimentazione. Questo, anche se eseguito con la diagnosi, a volte risulta complicato. In particolare, nel 2.0TDI questa viene pilotata solo contemporaneamente al motorino di avviamento, rendendo il processo più delicato senza gli strumenti adatti. Nota: Lo spurgo va effettuato ogniqualvolta sono stati eseguiti dei lavori sull’impianto di alimentazione.

Per i veicoli dotati di un sistema di gestione motore più avanzato, lo spurgo dell'impianto di alimentazione è spesso una funzione guidata disponibile tramite uno strumento di diagnosi professionale (VCDS per i veicoli del gruppo VAG, o strumenti generici di diagnosi compatibili).

Procedura Dettagliata con Strumento di Diagnosi:

1. Accesso alla Diagnosi: Entrare nella diagnosi ATTIVA dello strumento e cercare l'attivazione per lo spurgo dell'impianto del carburante.
2. Attivazione Pompa Serbatoio: Un primo passo può essere l'attivazione del "Comando della pompa del serbatoio", che attiva solo la pompa del serbatoio, permettendo al gasolio di fluire dal serbatoio verso il filtro e la pompa di bassa pressione, riempiendo parzialmente il circuito.
3. Procedure Guidate di Riempimento e Spurgo: Di seguito vengono descritte due procedure:
   • Procedura 1 (se non si è tentato l'avviamento del motore): Dalla modalità delle funzioni guidate, avviare la funzione «Pompa di alta pressione/impianto di alimentazione: riempimento e spurgo». La diagnosi pilota la pompa per 180 secondi. Questo tempo è generalmente sufficiente per riempire completamente il circuito e far defluire l'aria.
   • Procedura 2 (se l'avviamento risulta ancora difficoltoso): Se dopo la procedura di riempimento l'avviamento risulta ancora difficoltoso, potrebbe esserci ancora aria intrappolata. In questo caso, lo strumento di diagnosi potrebbe indicare la necessità di uno spurgo manuale in punti specifici. Un punto dove effettuare lo spurgo è l'ingresso pompa alta pressione (punto 1). Un altro punto chiave è scollegare l'innesto della tubazione di alta pressione tra la pompa ed il rail nel punto in cui si avvita al rail (numero 2 dell'immagine illustrativa, se disponibile). Allentando leggermente questo raccordo mentre il motorino d'avviamento gira (o durante l'attivazione della pompa tramite diagnosi), si può facilitare la fuoriuscita dell'aria. È essenziale stringere nuovamente il raccordo non appena il gasolio inizia a fuoriuscire, per evitare perdite e ristabilire la pressione.

Palra uno che col papi ha svuotato il cofano di una Brava TD 100, ihihihihihihhih, e per il resto sono validi i consigli già dati. Ottimi i consigli dati da Simone1980, che ha condiviso esperienze pratiche. La padronanza di queste procedure, sia manuali che assistite da diagnostica, è fondamentale per garantire la longevità e l'efficienza dei moderni motori diesel TDI.
