Le guarnizioni della testa sono componenti cruciali per il corretto funzionamento di ogni motore, e i propulsori Subaru, noti per la loro architettura boxer unica, non fanno eccezione. Queste guarnizioni sigillano la camera di combustione e i passaggi del liquido di raffreddamento e dell'olio tra il monoblocco e la testata, prevenendo perdite e garantendo che le pressioni interne del motore siano mantenute correttamente. Una guarnizione della testa difettosa può portare a una serie di problemi gravi, tra cui surriscaldamento del motore, perdita di potenza e potenziale danno irreversibile al propulsore.
I motori Subaru, in particolare le serie EJ20 ed EJ25, sono ampiamente diffuse e apprezzate per le loro prestazioni e la loro robustezza, ma come ogni motore, richiedono una manutenzione attenta, inclusa la sostituzione periodica delle guarnizioni della testa, specialmente in caso di elaborazioni o usi gravosi. La scelta della guarnizione corretta è fondamentale, e sul mercato sono disponibili diverse opzioni, da quelle originali (OEM) a quelle aftermarket, progettate per soddisfare specifiche esigenze di performance e durabilità.
Le Funzioni Essenziali della Guarnizione Testa Motore
La guarnizione della testa ha diverse funzioni critiche all'interno del motore di un veicolo, in particolare in un motore boxer come quelli Subaru. Prima di tutto, crea una tenuta ermetica tra la testata del cilindro e il blocco motore. Questa tenuta è vitale per sigillare la camera di combustione, dove avvengono le esplosioni della miscela aria-carburante. Senza una tenuta perfetta, la pressione generata dalla combustione potrebbe fuoriuscire, riducendo l'efficienza del motore, la sua potenza e aumentando i consumi.
Inoltre, la guarnizione gestisce la separazione dei fluidi all'interno del motore. Attraverso di essa passano i canali per il liquido di raffreddamento e per l'olio motore. La guarnizione deve impedire che questi due fluidi si mescolino tra loro o che fuoriescano all'esterno del motore. Se l'olio e il liquido di raffreddamento si miscelano, possono compromettere seriamente la lubrificazione e il sistema di raffreddamento, portando a gravi danni interni.
La capacità della guarnizione di resistere a temperature estreme e pressioni elevate è un'altra caratteristica fondamentale. All'interno della camera di combustione, le temperature possono raggiungere migliaia di gradi Celsius, mentre le pressioni possono essere molto elevate. La guarnizione deve mantenere la sua integrità strutturale e la sua capacità di tenuta in queste condizioni estreme per tutta la durata del suo funzionamento.
Infine, la guarnizione contribuisce alla dissipazione del calore. Sebbene non sia la sua funzione primaria, il materiale e la costruzione della guarnizione possono influenzare il trasferimento di calore tra la testata e il blocco motore. Una guarnizione ben progettata può aiutare a mantenere le temperature del motore entro limiti operativi sicuri. La scelta di una guarnizione di qualità è quindi un aspetto da non sottovalutare per la longevità e l'affidabilità del motore Subaru.
Guarnizioni Testa OEM Subaru: Affidabilità e Specifiche
Le guarnizioni testa OEM (Original Equipment Manufacturer) sono progettate e prodotte da Subaru o dai suoi fornitori per soddisfare le specifiche esatte dei motori originali. Queste guarnizioni sono la scelta prediletta per chi cerca la massima affidabilità e la garanzia di un ricambio identico all'originale, assicurando che il motore mantenga le sue caratteristiche operative di fabbrica.
Per il motore EJ20, una delle opzioni disponibili è la Guarnizione Testa OEM EJ20 da 0.65mm, identificata dal codice Subaru 11044AA651. Questa specifica guarnizione è pensata per garantire una tenuta ottimale per il motore EJ20, fornendo le stesse performance del componente montato in origine. Il costo di questa guarnizione singola è di 54€.
Per il motore EJ25, è disponibile la Guarnizione Testa OEM Subaru EJ25, con codice Subaru 11044AA642. Anche in questo caso, si tratta di un ricambio originale che assicura compatibilità e prestazioni identiche al componente di fabbrica. Il prezzo di questa guarnizione è di 64€.
La scelta di guarnizioni OEM è particolarmente consigliata per i veicoli utilizzati in condizioni standard o per chi desidera mantenere il motore il più vicino possibile alle specifiche originali, senza apportare modifiche alle prestazioni o all'affidabilità. Queste guarnizioni sono il risultato di anni di ricerca e sviluppo da parte di Subaru per ottimizzare la durata e la funzionalità in una vasta gamma di condizioni operative.
Panoramica sulla sostituzione della guarnizione della testata DOHC per Subaru EJ25 2.5L (in auto)
Opzioni Aftermarket per i Motori Subaru EJ20 ed EJ25
Oltre alle guarnizioni OEM, il mercato offre una vasta gamma di guarnizioni testa aftermarket, progettate da produttori specializzati per offrire prestazioni migliorate, maggiore resistenza o specifiche adattate a motori elaborati. Queste soluzioni sono spesso preferite da chi cerca di potenziare il proprio motore Subaru o da chi necessita di una maggiore robustezza a fronte di sollecitazioni termiche e meccaniche più elevate.
Tra i produttori di riferimento, TOMEI offre una Coppia Guarnizioni Testa sia per EJ20 (codice TOMEI TA4070-SB01A) che per EJ25 (codice TOMEI TA4070-SB02A), entrambe al prezzo di 179€. Le guarnizioni Tomei sono note per la loro ingegneria di precisione e sono spesso utilizzate in applicazioni sportive e di tuning, dove la resistenza alle alte pressioni e temperature è fondamentale.
COSWORTH, altro marchio di spicco nel settore delle elaborazioni, propone guarnizioni testa specifiche per EJ25. La Guarnizione Testa per EJ25 (codice COSWORTH 20000916) ha un costo di 88€, mentre una versione specifica per EJ25 2008+ (codice COSWORTH 20010708) è disponibile a 95€. Le guarnizioni Cosworth sono rinomate per la loro qualità costruttiva e la capacità di sopportare carichi elevati, rendendole ideali per motori ad alte prestazioni.
APEXi offre anch'essa Coppie Guarnizioni Testa per EJ20 (codice APEXi 814-F004) e EJ25 (codice APEXi 814-F104), entrambe al prezzo di 279€. APEXi è un nome rispettato nel mondo del tuning giapponese, e le loro guarnizioni sono spesso scelte per progetti di alta potenza dove la tenuta e l'affidabilità sono cruciali.
POWER ENTERPRISE propone una Coppia Guarnizioni Testa per EJ20 (codice POWER ENTERPRISE 1001-GF103) a 279€. Questo produttore è conosciuto per le sue soluzioni innovative e ad alte prestazioni, spesso impiegate in motori da competizione.
Infine, COMETIC è un altro produttore specializzato in guarnizioni di alta qualità. Offre una Guarnizione testa per EJ25 (codice COMETIC C4264-060) a 105€ e una per EJ20 (codice COMETIC C4261-051) a 80€. Le guarnizioni Cometic sono spesso realizzate con materiali multistrato in acciaio (MLS - Multi-Layer Steel), che offrono una resistenza superiore e una maggiore durata rispetto alle guarnizioni tradizionali, soprattutto in motori con compressione elevata o sovralimentati.
La scelta tra OEM e aftermarket dipende dalle esigenze specifiche del veicolo e del proprietario. Le guarnizioni aftermarket di alta qualità possono offrire un vantaggio significativo in termini di durata e prestazioni per motori elaborati o sottoposti a stress elevati, ma è fondamentale assicurarsi della compatibilità e della qualità del prodotto scelto per evitare problemi futuri.
Considerazioni sulla Scelta della Guarnizione: Spessore e Materiali
La scelta della guarnizione della testa non si limita solo alla distinzione tra OEM e aftermarket, ma include anche considerazioni importanti sullo spessore e sui materiali. Questi fattori possono influenzare significativamente il rapporto di compressione del motore, la sua resistenza e la sua durata nel tempo.
Spessore della Guarnizione: Lo spessore della guarnizione testa è un parametro critico che incide sul rapporto di compressione del motore. Una guarnizione più sottile aumenterà leggermente il rapporto di compressione, mentre una più spessa lo diminuirà. Modificare il rapporto di compressione può avere effetti sulla potenza erogata, sull'efficienza del carburante e sulla tendenza al battito in testa (detonazione).
Per esempio, la Guarnizione Testa OEM EJ20 da 0.65mm offre uno spessore standard per quel motore. Alcuni preparatori potrebbero scegliere guarnizioni con spessori diversi per ottimizzare le prestazioni in base a modifiche specifiche del motore, come l'installazione di alberi a camme più spinti o l'aumento della pressione del turbo. È fondamentale calcolare attentamente l'impatto di un cambio di spessore sul rapporto di compressione desiderato per evitare problemi di affidabilità o prestazioni indesiderate.
Materiali della Guarnizione: Le guarnizioni della testa sono realizzate con una varietà di materiali, ciascuno con proprietà specifiche che ne determinano la resistenza e l'idoneità a determinate applicazioni.
Guarnizioni in composito: Sono le più comuni sulle auto di serie. Sono realizzate con diversi strati di materiali, spesso con un'anima metallica rivestita di materiale morbido (grafite o amianto, oggi sostituito da materiali più sicuri). Offrono una buona tenuta per motori non particolarmente spinti e sono economiche da produrre. Tuttavia, possono essere meno resistenti a temperature e pressioni estreme rispetto ad altre tipologie.
Guarnizioni Multi-Layer Steel (MLS): Come suggerisce il nome, queste guarnizioni sono composte da più strati di acciaio, spesso rivestiti con un materiale elastomerico per migliorare la tenuta. Le guarnizioni MLS sono ampiamente considerate le migliori per motori ad alte prestazioni e turbo compressi, grazie alla loro eccezionale resistenza al calore, alla pressione e alla loro durabilità. Sono meno suscettibili alla deformazione e offrono una tenuta più consistente in condizioni estreme. Molte guarnizioni aftermarket di marchi come Cometic, Cosworth e Tomei sono di tipo MLS.
Guarnizioni in rame: Queste guarnizioni sono spesso utilizzate in applicazioni da corsa estreme dove sono richieste pressioni di serraggio molto elevate e un'ottima conduttività termica. Sono durevoli e possono essere ricotte per essere riutilizzate. Tuttavia, richiedono una superficie di contatto molto liscia e possono essere più difficili da sigillare correttamente rispetto alle MLS.
Quando si sceglie una guarnizione aftermarket, è importante considerare non solo il prezzo, ma anche i materiali e lo spessore. Ad esempio, le guarnizioni Cosworth, Cometic, Tomei e APEXi sono generalmente realizzate con materiali avanzati e design specifici per gestire le maggiori sollecitazioni termiche e meccaniche dei motori Subaru elaborati. Per un motore stock, una guarnizione OEM o una di buona qualità in composito potrebbe essere sufficiente, ma per applicazioni ad alte prestazioni, una guarnizione MLS è quasi sempre la scelta preferita.
La corretta installazione è altrettanto cruciale quanto la scelta della guarnizione. La superficie di contatto deve essere pulita, piana e priva di imperfezioni, e le viti della testata devono essere serrate alla coppia specificata dal produttore e nell'ordine corretto per garantire una tenuta uniforme e prevenire deformazioni.
Manutenzione e Segni di una Guarnizione Testa Danneggiata
La guarnizione della testa, pur essendo un componente robusto, è soggetta a stress termici e meccanici elevati e può danneggiarsi nel tempo. Una corretta manutenzione del motore, inclusa la gestione delle temperature e dei livelli dei fluidi, può prolungarne la vita. Tuttavia, è importante essere in grado di riconoscere i segni di una guarnizione della testa danneggiata per intervenire tempestivamente e prevenire danni maggiori al motore.

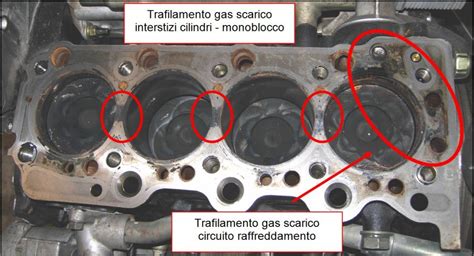

Cause Comuni di Danno alla Guarnizione Testa:Le guarnizioni della testa possono danneggiarsi per diverse ragioni. Il surriscaldamento del motore è una delle cause più comuni, in quanto le alte temperature possono deformare o bruciare il materiale della guarnizione. Anche un raffreddamento inadeguato, dovuto a un radiatore intasato, una pompa dell'acqua difettosa o un termostato bloccato, può portare a surriscaldamento. Un'installazione impropria, come un serraggio insufficiente o eccessivo delle viti della testata, può compromettere la tenuta. Infine, la semplice usura dovuta all'età e al chilometraggio del veicolo può portare a un degrado naturale del materiale.
Segni Rivelatori di una Guarnizione Testa Danneggiata:
- Fumo bianco dallo scarico: Sebbene un po' di fumo bianco sia normale a freddo, un fumo bianco denso e persistente che sa di dolce può indicare che il liquido di raffreddamento sta bruciando nella camera di combustione a causa di una guarnizione danneggiata.

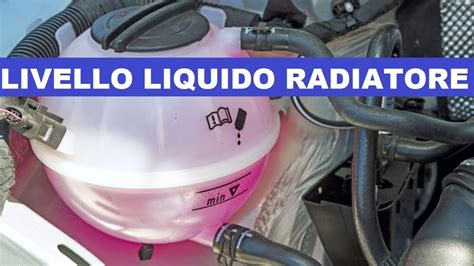

- Perdita di liquido di raffreddamento senza perdite visibili: Se il livello del liquido di raffreddamento diminuisce regolarmente senza che ci siano segni esterni di perdite, potrebbe essere che il liquido stia entrando nella camera di combustione o nell'olio motore.
- Surriscaldamento del motore: Una guarnizione della testa danneggiata può compromettere la tenuta dei canali del liquido di raffreddamento, riducendo l'efficienza del sistema e portando a frequenti surriscaldamenti.
- Presenza di olio nel liquido di raffreddamento o viceversa: Se il liquido di raffreddamento presenta una colorazione marrone o untuosa, o se l'olio motore nel carter è schiumoso o di colore lattiginoso (spesso descritto come "maionese"), è un segno quasi certo che la guarnizione della testa non sta più separando correttamente i due fluidi.
- Perdita di potenza del motore: Una guarnizione danneggiata può causare una perdita di compressione in uno o più cilindri, che si traduce in una riduzione della potenza, un'accelerazione meno reattiva e un consumo di carburante maggiore.
- Bolle d'aria nel radiatore o nel vaso di espansione: Se si notano bolle d'aria che emergono nel liquido di raffreddamento quando il motore è acceso, questo può indicare che i gas di scarico stanno entrando nel sistema di raffreddamento a causa di una guarnizione della testa rotta.
- Test di compressione o di tenuta dei cilindri fallito: Questi test diagnostici possono confermare una perdita di compressione tra i cilindri o tra un cilindro e i passaggi dei fluidi, indicando un problema alla guarnizione della testa.
Di fronte a uno o più di questi sintomi, è fondamentale rivolgersi a un meccanico qualificato per una diagnosi accurata. La sostituzione della guarnizione della testa è un intervento complesso che richiede attrezzi specifici, precisione e conoscenza del motore. Tentare di rimandare la riparazione può portare a danni molto più gravi e costosi, come la deformazione della testata o il danneggiamento del monoblocco.
In definitiva, la guarnizione della testa è un piccolo ma fondamentale componente che gioca un ruolo chiave nella salute generale del motore Subaru. La scelta del componente giusto, la sua corretta installazione e l'attenzione ai segnali di malfunzionamento sono tutti aspetti essenziali per garantire la longevità e le prestazioni del vostro veicolo.
