Guida Dettagliata allo Smontaggio dell'Airbag e del Volante su Audi A3 Sportback (Modello 2010)

La procedura di smontaggio dell'airbag e del volante su un'Audi A3 Sportback del 2010 è un'operazione che richiede precisione, pazienza e un'estrema attenzione alla sicurezza per evitare danni ai componenti elettronici e, soprattutto, per prevenire attivazioni accidentali dell'airbag stesso. Sebbene il processo possa sembrare complesso, seguendo attentamente i passaggi e comprendendo le precauzioni necessarie, è possibile portare a termine il lavoro in modo efficace. Questa guida si propone di illustrare le fasi cruciali, dalla preparazione iniziale alla rimozione completa dei componenti, integrando le informazioni fornite per offrire un quadro il più possibile completo.

Preparazione Essenziale: Misure di Sicurezza e Disconnessione della Batteria

Prima di intraprendere qualsiasi intervento sui sistemi di sicurezza attivi come l'airbag, la prima cosa da fare è assolutamente scollegare la batteria. Questo passaggio è fondamentale per eliminare qualsiasi rischio di scarica elettrica accidentale o attivazione involontaria del modulo airbag. Dopo aver scollegato il terminale negativo della batteria, è consigliabile attendere un periodo di tempo sufficiente, solitamente circa 10 minuti, affinché eventuali tensioni residue presenti nei circuiti dell'airbag possano dissiparsi completamente. Questa attesa è cruciale per garantire la sicurezza dell'operatore e per proteggere l'integrità dei componenti elettronici.

Smontaggio dell'Airbag: Accesso e Sgancio

La procedura per sganciare l'airbag può variare leggermente a seconda delle specifiche del modello e dell'anno di produzione, ma per l'Audi A3 Sportback del 2010, la metodologia più comunemente descritta e confermata prevede l'accesso tramite viti torx posizionate sul retro del volante.

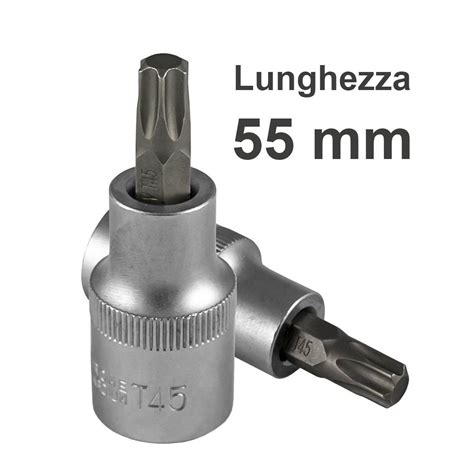

1. Individuazione delle Viti Torx: Sul retro del volante, in posizioni specifiche, si trovano solitamente due viti torx che fissano il modulo airbag alla struttura del volante stesso. È necessario utilizzare un cacciavite torx della dimensione appropriata per svitarle.
2. Sgancio del Modulo Airbag: Una volta svitate queste due viti torx, il modulo airbag dovrebbe essere pronto per essere sganciato. A volte, il sistema di fissaggio utilizza delle "malefiche fascette senza vite", che possono risultare particolarmente ostiche e richiedere una certa forza e pazienza per essere liberate. Fatto questo, potrai sganciare l'airbag.

È importante notare che per "vecchi" modelli o in alcune varianti, la procedura per togliere il pacco airbag potrebbe richiedere di ruotare lo sterzo di 90 gradi. In questi casi, si individuano su ogni lato delle coperture (coperchietti di plastica) che vanno rimosse per accedere al meccanismo di sgancio. Questo meccanismo solitamente coinvolge delle molle o delle clip che devono essere manovrate con un attrezzo apposito, come un cacciavite a taglio medio/piccolo, per far pressione sulla molletta e contemporaneamente tirare il pacco airbag verso di sé. Il cacciavite va posizionato sulla testa della molletta e si deve esercitare pressione verso il centro dello sterzo (verso il basso, data la posizione) mentre si tira il pacco airbag. Tuttavia, per il modello 2010, l'accesso tramite le viti torx sul retro è generalmente la via principale e più diretta.

Rimozione del Volante: Dado Centrale e Cautela sull'Anello Centratore

Una volta che il modulo airbag è stato sganciato e rimosso, l'attenzione si sposta sul fissaggio centrale del volante.

1. Svitare il Dado Centrale: Il volante è fissato all'albero di sterzo tramite un dado centrale. È necessario svitare questo dado centrale che tiene fissato lo sterzo. Per questa operazione, è indispensabile disporre di una chiave apposita. Solitamente si utilizza una chiave maschio "millerighe" (spesso identificata come spline) di misura M12. In alternativa, se non si dispone della chiave millerighe, può essere utilizzata una chiave Torx di misura T55, anche se la chiave millerighe è generalmente preferibile per un accoppiamento migliore e una minore probabilità di danneggiare il dado. Trattandosi di un dado spesso avvitato con una certa forza, può essere utile utilizzare una prolunga per la chiave per aumentare la leva.

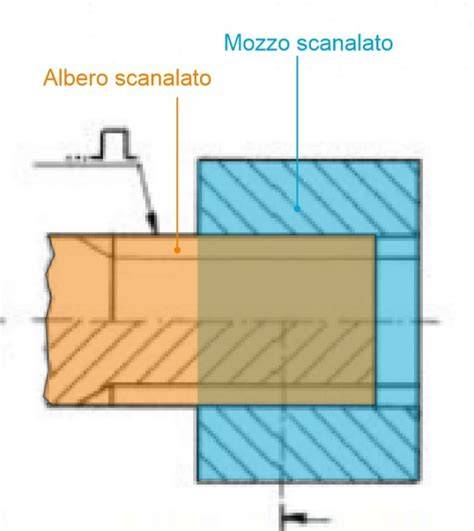

2. Estrazione del Volante: Dopo aver rimosso il dado centrale, il volante può essere estratto dall'albero scanalato (millerighe). È fondamentale, in questa fase, tirare verso di sé lo sterzo facendo estrema attenzione a non muovere l'anello centratore che si trova dietro. Questo anello è cruciale per il corretto funzionamento del sistema di sterzata e per il sensore dell'angolo di sterzo. Muovere o disallineare questo anello comporterà la necessità di dover resettare l'angolo di sterzo utilizzando uno strumento diagnostico specifico per il gruppo VAG (come il VAG-COM o simili), altrimenti sistemi come l'ESP e l'ABS potrebbero non funzionare correttamente o segnalare errori.

Scollegamento dei Connettori Elettronici dello Sterzo

Prima o durante la rimozione del volante, è necessario scollegare tutti i cablaggi che collegano l'elettronica dello sterzo alla vettura. Questi includono i comandi al volante per la radio, il Bluetooth, i paddle del cambio e, naturalmente, i cavi dell'airbag stesso.

1. Scollegamento del Connettore Giallo Principale: Il primo e più grande connettore da scollegare è solitamente di colore giallo e si trova al centro del piantone dello sterzo, spesso dove passano tutti i cablaggi principali. Per sfilarlo, è necessario sganciare le due metà (maschio e femmina) che si incastrano. Questo si ottiene generalmente tirando una linguetta o un'asola di colore verde presente sul connettore, che sblocca il meccanismo di ritenuta.
2. Scollegamento del Connettore Nero dei Comandi: Successivamente, si incontra un altro morsetto, tipicamente più piccolo e di colore nero. Questo connettore gestisce i cablaggi relativi ai comandi del volante per la radio e le funzioni del telefono (Bluetooth). Questo connettore può essere più "rognoso" da sfilare rispetto al primo. Invece di una linguetta evidente, presenta spesso un fermo metallico molto piccolo, a forma di "gobba" o simile. Per scollegarlo, è necessario tenere premuto questo fermo metallico con una punta molto sottile (quasi come un ago o una punta di spillo) mentre contemporaneamente si estrae la parte maschio dalla femmina. È fondamentale farlo con molta cautela per evitare di tirare i fili sottili che potrebbero dissaldarsi o danneggiarsi, causando seri problemi.

Rimozione dei Comandi al Volante e dei Paddle del Cambio

Questa fase richiede particolare delicatezza, poiché i comandi e le relative cornici sono componenti in plastica che possono essere fragili.

1. Sgancio della Ghiera Centrale dei Comandi: I comandi al volante (radio, BT) sono spesso un pezzo unico con la ghiera centrale, realizzata in plastica e fissata ad incastro alla struttura del volante. Questi incastri sono visibili e sono costituiti da perni di plastica che si inseriscono in appositi alloggiamenti. È necessario armarsi di pazienza e procedere con molta calma per non creare rotture. Si può iniziare tirando delicatamente dalla parte dell'anello centrale, sia nella parte superiore che in quella inferiore.
2. Estrazione dei Comandi: Una volta che la ghiera centrale e i comandi sono leggermente disconnessi (venuti fuori di 1-2 cm), si può fare leva con cautela nella parte più esterna dei comandi radio e BT. In corrispondenza di questi punti, ci sono dei perni di plastica con una sorta di "pallina" che si inserisce a pressione nella plastica dello sterzo. Tirando sempre con calma e piano piano, si riuscirà a far uscire completamente i comandi.
3. Scollegamento dei Paddle del Cambio: Una volta rimossi i comandi principali, si noterà che per sganciare completamente i paddle del cambio è necessario staccare due micro-spinette che collegano l'elettronica dei paddle alla centralina del volante. Anche in questo caso, è sufficiente tirare delicatamente dalla spinetta (mai dai cavi!) per scollegarle.
4. Rimozione dei Paddle: Per togliere fisicamente i paddle del cambio dal volante, dall'interno dello sterzo, è necessario svitare dei piccoli bulloncini torx, solitamente uno per ogni paddle.

Consigli per il Rimontaggio e Coppia di Serraggio

Per il montaggio, è sufficiente seguire esattamente il procedimento inverso dello smontaggio, prestando attenzione a che tutti i connettori siano inseriti saldamente e che gli incastri dei comandi siano ben posizionati.

Un consiglio particolarmente utile, anche se non assolutamente indispensabile per un lavoro di routine, sarebbe quello di procurarsi un nuovo bulloncino centrale per il fissaggio dello sterzo. Molti bulloncini originali sono forniti con una vernice fissante pre-applicata. Se si utilizza un nuovo bulloncino, si può beneficiare di questa funzione che aiuta a mantenere il serraggio corretto nel tempo. Per il serraggio del dado centrale del volante, è consigliabile utilizzare una chiave dinamometrica e serrarlo ad una coppia specifica: per i modelli Audi A3 di questa generazione, ci si aggira tipicamente intorno ai 50 Nm. Il rispetto di questa coppia di serraggio garantisce che il volante sia fissato in modo sicuro senza eccedere, il che potrebbe danneggiare la filettatura o altri componenti.

Considerazioni Aggiuntive e Potenziali Imprevisti

L'operazione di smontaggio dell'airbag e del volante, pur essendo meccanicamente fattibile, nasconde diverse insidie legate all'elettronica e ai sistemi di sicurezza. La ripetizione delle istruzioni di svitare le viti torx sul retro dello sterzo e sganciare l'airbag sottolinea l'importanza di questo passaggio come punto di partenza per il modello 2010. L'esperienza di chi ha dovuto "tirare giù bestemmie" evidenzia che, nonostante le guide, possono esserci delle difficoltà impreviste, specialmente con i sistemi di aggancio che utilizzano clip e fascette, piuttosto che viti tradizionali.

È sempre raccomandato, se non si ha esperienza pregressa, visionare più tutorial video e leggere diverse guide per confrontare le procedure e acquisire maggiore confidenza. L'uso di attrezzi adeguati, come le chiavi torx di varie misure, una chiave millerighe o T55 di buona qualità, una prolunga, una chiave dinamometrica e utensili di precisione per i connettori, è fondamentale per evitare di danneggiare i componenti.

Infine, il monito riguardante l'anello centratore è di importanza capitale. Un errore in questa fase può facilmente trasformare un semplice intervento di smontaggio in un lavoro molto più complesso e costoso, richiedendo l'intervento di personale specializzato per la riprogrammazione della centralina. La pazienza e la metodicità sono quindi le qualità più importanti da possedere durante questa procedura.
