Ogni automobilista attento avrà notato una serie di simboli e numeri incisi sui cerchioni della propria auto. Lungi dall'essere decorazioni casuali, queste marcature costituiscono un vero e proprio "codice" che racchiude informazioni cruciali sulle caratteristiche tecniche della ruota. Comprendere il significato di queste cifre e lettere è fondamentale, non solo per gli addetti ai lavori, ma per chiunque desideri personalizzare il proprio veicolo o semplicemente garantire la massima sicurezza stradale. In questo articolo, ci addentreremo nel mondo delle marcature dei cerchi, concentrandoci in particolare sul significato del codice PDC (Pitch Circle Diameter) e dell'ET (Einpresstiefe o Offset), parametri vitali per i veicoli Skoda e non solo.
Le Dimensioni dei Cerchioni: Un Valore Chiave
La prima informazione che emerge dalla sequenza di numeri e marcature letterali sui cerchioni riguarda le loro dimensioni. Queste includono la larghezza, il diametro e l'offset ET. La larghezza del canale, o calettamento, è un valore espresso in pollici e indica la larghezza della sede in cui verrà montato lo pneumatico. All'aumentare della larghezza, la ruota risulterà più sporgente, un aspetto importante da valutare poiché, in caso di valore troppo alto, potrebbe incidere negativamente sulla stabilità del veicolo. Il diametro del cerchione è anch'esso espresso in pollici (ricordiamo che 1 pollice equivale a 2,5 centimetri).
TECNICA - Le misure del cerchio
Il Mistero del "J": Il Profilo del Canale
Dopo il numero che determina le dimensioni dei cerchioni in pollici, spesso si trova il segno "J". Questo non ha alcun significato casuale, bensì rappresenta la marcatura del profilo del canale del cerchio. Questo profilo può essere presente in molte variazioni, fra cui H, FH, CH, P e K (a volte presenti in macchine più vecchie). I bordi del canale possono differenziarsi tra di loro anche solo lievemente. Ad esempio, una sezione del cerchio di larghezza di 6 pollici (uno dei più diffusi) può mostrare differenze tra il profilo canale "J" e "B". Anche se ambedue i cerchioni sono destinati per l'autovettura, l'uso degli pneumatici destinati per J nel cerchione con profilo B è comunque vietato, sottolineando l'importanza di rispettare le specifiche.

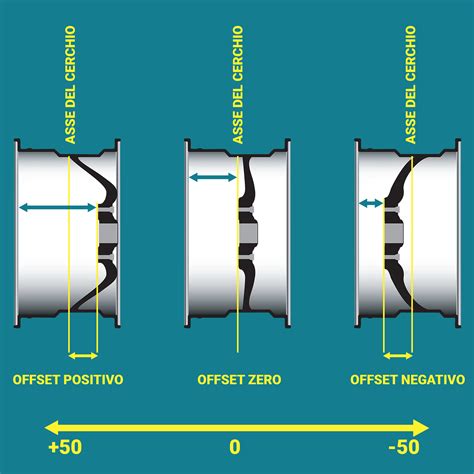

ET: L'Offset o Einpresstiefe
Le cifre e lettere finali che compongono la marcatura, come nel caso di "ET45", si riferiscono all'offset. Derivante dal tedesco "Einpresstiefe" e corrispondente all'inglese "Offset", l'ET è un valore che indica la distanza, in millimetri, presente tra l'asse di mezzeria del canale della ruota e la superficie in cui verrà appoggiato il cerchio. È semplicemente la distanza che separa il mozzo su cui viene fissata la ruota dal centro del cerchio e viene riportata in millimetri. Attraverso di esso è possibile sapere se e quanto la ruota può sporgere al di là della carrozzeria del veicolo una volta montata. Un valore di ET più basso significa che la ruota sporgerà maggiormente verso l'esterno, mentre un valore più alto la farà rientrare verso l'interno del passaruota.
Per verificare l'ET del cerchione, basta leggere correttamente i parametri del cerchione stesso. La marcatura di una ruota non è così misteriosa come può sembrare; ogni cifra e lettera ha un significato ben preciso, la cui interpretazione è tutto sommato semplice una volta che si comprende a cosa si riferiscono tali numeri e lettere.
Il Codice PCD (Pitch Circle Diameter): L'Interasse dei Fori
Uno dei parametri più critici, ma spesso fraintesi, è l'interasse dei cerchi, noto in ambito internazionale con l'acronimo PCD (Pitch Circle Diameter). Il PCD deriva dall'inglese "pitch circle diameter" e indica il diametro delle ruote che unisce il centro dei fori di fissaggio. Viene riportato insieme al numero di fori presenti per i bulloni di fissaggio della ruota, che permettono di unire il cerchione con il mozzo dell'auto. Per esempio, un interasse delle viti (cosiddetto girobulloni) di 5x114 indica che la prima parte determina il numero dei fori di montaggio (5), mentre la seconda indica il diametro del cerchio su cui si trovano (114 mm).
Comprendere l'interasse auto non è solo un esercizio per esperti di meccanica, ma una competenza fondamentale per chiunque desideri personalizzare il proprio veicolo. In termini tecnici, l'interasse fori rappresenta il diametro del cerchio immaginario che passa esattamente per il centro di ogni foro di fissaggio presente sul cerchione. È importante sottolineare che la precisione richiesta è assoluta. Una differenza di soli due millimetri, quasi invisibile a occhio nudo, impedisce il corretto centraggio e fissaggio dei bulloni, mettendo a serio rischio la stabilità della ruota. Se l'interasse è sbagliato, non esistono adattatori sicuri che possano rimediare all'errore senza compromettere l'omologazione dei cerchi in lega. Ogni casa automobilistica adotta standard differenti per quanto riguarda l'interasse fori cerchi, spesso legati a scelte storiche di progettazione o alla condivisione di piattaforme tra marchi dello stesso gruppo. L'uso di una misura fori cerchi auto corretta è alla base della sicurezza stradale.
Come Misurare l'Interasse dei Cerchi
Se ti trovi davanti a un cerchio privo di etichette e vuoi sapere con precisione come misurare l'interasse dei fori dei cerchi, devi munirti di un calibro di precisione. Un semplice metro a nastro potrebbe indurti in un errore fatale.
Per i cerchi a 4 fori, la misurazione è relativamente semplice: si misura la distanza tra il centro di due fori contrapposti.
La situazione si complica quando dobbiamo capire come misurare l'interasse dei cerchi a 5 fori. In questa configurazione, infatti, i fori non sono contrapposti in linea retta. In questo caso, puoi misurare la distanza dal centro del foro superiore al bordo interno di uno dei fori inferiori, e da questo stesso foro al bordo esterno dell'altro foro inferiore. In alternativa, puoi misurare la distanza tra i centri di due fori adiacenti (vicini) e moltiplicare tale valore per la costante matematica 1,7012.
TECNICA - Le misure del cerchio
I Cerchi a 5 Fori Sono Tutti Uguali?
Una delle domande più comuni è: i cerchi a 5 fori sono tutti uguali? La risposta è un secco e perentorio no. Come visto nella tabella interasse cerchi auto, esistono diverse misure (5x100, 5x112, 5x120, ecc.). Ogni marchio e spesso ogni modello ha la sua specifica foratura che deve essere rispettata. Montare un cerchio 5x110 (comune su alcune Opel o Alfa Romeo) su un mozzo 5x112 (standard Audi/VW) è fisicamente impossibile, a meno di non forzare i bulloni creando tensioni meccaniche pericolose. Anche una minima differenza impedisce ai bulloni di centrarsi correttamente. Se forzati, i bulloni lavoreranno “storti”, rischiando di spezzarsi sotto sforzo o di causare vibrazioni distruttive per i cuscinetti della ruota. La sicurezza stradale non ammette improvvisazioni: un cerchio che non nasce con l'interasse cerchi 4 fori o 5 fori nativo per la tua auto sarà sempre un compromesso tecnico.
Altri Parametri Importanti del Cerchio
Oltre al PCD e all'ET, esistono altri parametri che compongono il codice di un cerchio e che meritano attenzione:
- Centraggio (o CB), dall'inglese “center bore”: È il diametro del foro in cui verrà inserito il mozzo dell'autoveicolo. Una misura tipica per Skoda e altri marchi del gruppo VAG è CB 57,1. Anche qui, la precisione è fondamentale per un corretto centraggio della ruota.
- Simbolo “H2”: Indica il profilo sezione del cerchione e al più spesso si trova alla fine del codice composto di lettere e cifre. Per ottenere la rigidità richiesta, i fabbricanti rinforzano la struttura tramite l'uso delle “gobbe” (hump in inglese). Queste "gobbe" possono avere diverse configurazioni, tra cui H, FH, CH, G e H per i van e JJ per i Suv con trazione integrale. Similmente a come nel caso dei canali dei cerchi, esistono parecchi modelli di preparazione delle sagome.
- Sagoma del cerchione: Per le autovetture, la sagoma è spesso con il profilo sezione H, canale J e 5° di inclinazione della parete.
- Sigla del materiale e tipo di grezzo: Indicano rispettivamente la tipologia di lega utilizzata dal produttore per realizzare la ruota e la versione del grezzo da cui è stata ricavata.
- TPMS: L'acronimo TPMS sta per "Tyre Pressure Monitoring System" e si riferisce al sistema di monitoraggio della pressione degli pneumatici. Sebbene non sia una marcatura del cerchio, è un componente essenziale nelle ruote moderne che lavora in stretta sinergia con il cerchio.
- Sede del bullone: Può essere conica, sferica o piatta, e deve corrispondere al tipo di bulloni utilizzati. Oltre all'interasse, bisogna verificare se i nuovi cerchi richiedono bulloni con sede conica o sferica e se la lunghezza del bullone è adeguata allo spessore del nuovo cerchio in lega.
- Bulloni flottanti: Esistono prodotti che permettono di recuperare una differenza di circa 2 millimetri (ad esempio, da 5x110 a 5x112). Tuttavia, come accennato, questi sono spesso dei compromessi tecnici e potrebbero non garantire la stessa sicurezza e omologazione di un cerchio con interasse nativo.
Dove Trovare le Informazioni sui Cerchi Skoda
Le dimensioni dei cerchioni, l'interasse (PCD), l'offset (ET) e il diametro del foro centrale (CB) sono marcate sulla superficie interna del cerchione stesso. Oltre a essere incise direttamente sul cerchio, queste misure sono anche indicate sul libretto di circolazione del veicolo. Consultare il libretto è il metodo più affidabile per verificare le specifiche omologate per la propria auto.
Quando si decide di navigare tra le migliaia di opzioni di cerchi in lega disponibili online, l'estetica è spesso la prima calamita per gli occhi. Tuttavia, la conoscenza delle principali misure dei cerchi in lega è indispensabile per poterli sostituire, installando un modello proveniente dalla casa madre o prodotto dal mercato aftermarket, che si adatti ai limiti strutturali previsti per il proprio veicolo. Se ci si affida a degli operatori del settore come Cerchigomme.it, basterà inserire il modello dell'auto sul form di ricerca e si visualizzeranno solamente i cerchi e/o i pneumatici compatibili per quel modello e per le misure che può equipaggiare.
TECNICA - Le misure del cerchio
Ricordate che cerchi con interasse raro o fuori produzione richiedono una manutenzione ancora più attenta, poiché trovarne un ricambio identico potrebbe risultare molto difficile e costoso. Se ti capita di acquistare cerchi usati che presentano piccoli danni estetici, prima di montarli assicurati che non siano strutturalmente compromessi. Un acquisto consapevole ti permette di godere del nuovo look della tua auto senza preoccupazioni, sapendo che ogni componente è perfettamente integrato con l'ingegneria del veicolo.
