L'Opel Frontera, un veicolo robusto e versatile, richiede una manutenzione attenta per garantire prestazioni ottimali e affidabilità nel tempo. Uno degli interventi cruciali, sebbene a volte sottovalutato, riguarda la puleggia dell'albero motore e la cinghia di distribuzione (o cinghia dei servizi, a seconda della configurazione specifica del motore). Questo articolo si propone di esplorare in profondità le procedure, le sfide e le considerazioni relative alla sostituzione di questi componenti, rivolgendosi sia agli appassionati di motoristica alle prime armi che a chi possiede già una certa esperienza.
Il Contesto del Problema: Un Rumore Inaspettato e la Perdita del Servosterzo

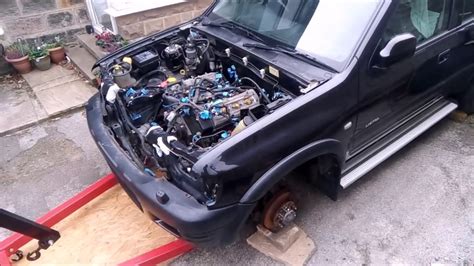

La necessità di intervenire sulla puleggia dell'albero motore e sulla relativa cinghia può manifestarsi in seguito a segnali inequivocabili. Nel caso specifico di un Opel Frontera Sport 2.2 DTI 16V del '99, un improvviso "botta" proveniente dal vano motore durante una partenza ha segnato l'inizio di un problema. Contestualmente, si è verificata la perdita completa della funzionalità del servosterzo, accompagnata dall'accensione della spia dell'impianto elettrico. Questi sintomi suggeriscono un guasto critico che coinvolge la cinghia dei servizi, responsabile non solo di azionare la pompa dell'acqua (e quindi il sistema di raffreddamento), ma anche la pompa del servosterzo e l'alternatore.
Comprendere la Struttura del Sistema di Trasmissione a Cinghia
Prima di addentrarsi nelle procedure di smontaggio e rimontaggio, è fondamentale comprendere il funzionamento del sistema. La cinghia dei servizi, o cinghia di trasmissione, è un elemento vitale che collega l'albero motore a una serie di componenti ausiliari. La puleggia dell'albero motore, montata direttamente sull'estremità dell'albero motore, è il punto di partenza di questa trasmissione. Da essa, la cinghia si snoda attraverso un percorso ben definito, coinvolgendo pulegge di rinvio, la puleggia della pompa dell'acqua, la puleggia del compressore del climatizzatore (se presente), la puleggia dell'alternatore e, crucialmente, la puleggia della pompa del servosterzo.
La tensione della cinghia è mantenuta da un tendicinghia, che può essere di tipo fisso o, più comunemente nei veicoli moderni, automatico. Nei casi più avanzati, il tendicinghia può essere idraulico o pneumatico, capace di adattare la tensione in modo dinamico. L'identificazione del tipo di tendicinghia è un passaggio preliminare essenziale, poiché influenzerà significativamente la procedura di sostituzione della cinghia.
La Puleggia Smorzante: Un Componente Chiave e Suscettibile di Usura
In molti motori, inclusi quelli dell'Opel Frontera, la puleggia sull'albero motore non è una semplice puleggia, ma una puleggia smorzante (o puleggia dell'ammortizzatore di vibrazioni torsionali). Questo componente è progettato con elementi elastici (spesso in gomma) che assorbono le vibrazioni torsionali generate dalla combustione e dal movimento dell'albero motore. Queste vibrazioni, se non smorzate, potrebbero trasmettersi al resto del sistema di trasmissione a cinghia, causando usura precoce dei componenti e potenziali danni.
La rottura o il deterioramento degli elementi elastici di una puleggia smorzante può portare a una serie di problemi, tra cui rumori anomali (come la "botta" descritta), vibrazioni eccessive e persino il disallineamento della cinghia, con conseguente perdita di funzionalità degli accessori collegati. La sostituzione di una puleggia smorzante rotta è quindi un intervento necessario per ripristinare il corretto funzionamento del motore e prevenire danni maggiori.
La Sfida dello Smontaggio della Puleggia dell'Albero Motore
Uno degli ostacoli più significativi nella sostituzione della puleggia dell'albero motore è lo smontaggio del bullone che la fissa. Questo bullone è serrato con una coppia molto elevata per garantire che la puleggia rimanga saldamente ancorata all'albero motore, anche sotto carichi e sollecitazioni estreme. Per svitare questo bullone, è indispensabile bloccare la rotazione dell'albero motore.
Diverse strategie possono essere impiegate per bloccare il motore:

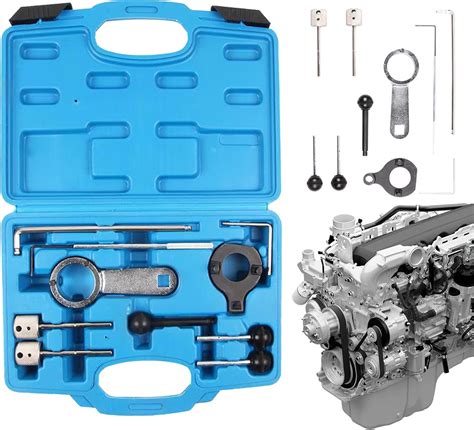

- Utilizzo di attrezzi specifici: Esistono attrezzi dedicati, chiamati "blocca volano" o "blocca puleggia albero motore", progettati per agganciarsi a specifici punti del motore o del volano, impedendone la rotazione.
- Bloccaggio tramite la cinghia di distribuzione: In alcuni motori, è possibile bloccare l'albero motore inserendo un perno di bloccaggio nell'apposito foro presente sull'ingranaggio dell'albero motore, dopo aver rimosso la cinghia di distribuzione e posizionato il motore nella fase corretta. Tuttavia, questo approccio è più comune per la sostituzione della cinghia di distribuzione stessa e potrebbe non essere applicabile direttamente per lo smontaggio della puleggia dei servizi.
- Bloccaggio tramite il volano: Se accessibile, è possibile inserire un cacciavite robusto o un attrezzo simile tra i denti del volano per bloccarlo.
- Bloccaggio tramite la puleggia dei servizi (con cautela): In assenza di attrezzi specifici, alcuni meccanici utilizzano una chiave a nastro o una catena per bloccare la puleggia stessa, ma questo metodo è rischioso e può danneggiare la puleggia o la cinghia se non eseguito con estrema cura.
Una volta che il motore è saldamente bloccato, si può procedere allo svitamento del bullone. La rotazione standard per svitare è antioraria. La coppia di serraggio elevata richiede spesso l'uso di una chiave dinamometrica o di un giratubi robusto, e talvolta l'applicazione di un po' di forza per "sbloccare" il bullone se è particolarmente stretto.
Il Percorso della Cinghia e la Gestione della Tensione
La definizione del "percorso della cinghia" è un'informazione cruciale per chiunque debba effettuare una sostituzione. Questo percorso è predeterminato dalla posizione delle pulegge dei vari componenti ausiliari. Un errore nell'instradamento della cinghia può portare a un funzionamento errato, a un rapido deterioramento della cinghia stessa o persino a danni ai componenti.
Nei motori che non richiedono una messa in fase specifica per la sostituzione della cinghia dei servizi (a differenza della cinghia di distribuzione), la procedura si concentra sul rilascio della tensione per poter rimuovere e installare la nuova cinghia. Come accennato, questo si ottiene allentando il tendicinghia.
La difficoltà riscontrata nell'individuare "parti scorrevoli (alternatore, tendicinghia…) da allentare per posizionare la cinghia e poi da stringere nuovamente per mandarla in tensione" suggerisce che, in questo specifico modello di Frontera, il tendicinghia potrebbe essere di tipo automatico e richiedere un attrezzo specifico per la sua manipolazione, oppure essere integrato in modo tale da non presentare un punto di allentamento ovvio per un occhio inesperto.
Se il tendicinghia è idraulico o pneumatico, la sua gestione potrebbe richiedere una procedura leggermente diversa. In alcuni casi, potrebbe essere necessario comprimerlo con un attrezzo apposito per creare il gioco necessario a far passare la cinghia. Una volta posizionata la nuova cinghia, il tendicinghia automatico si occuperà di ripristinare la tensione corretta.
La Scelta dei Componenti: Originale vs. Aftermarket
La scelta tra componenti originali e aftermarket è sempre un punto di discussione. Nel caso della puleggia dell'albero motore, la puleggia originale, sebbene potenzialmente più costosa, offre la garanzia di essere progettata specificamente per quel motore, rispettando tolleranze e caratteristiche tecniche precise. Questo può tradursi in una maggiore durata e affidabilità.
Tuttavia, esistono sul mercato aftermarket produttori di alta qualità che offrono pulegge con caratteristiche equivalenti o addirittura superiori all'originale, spesso a un prezzo più competitivo. È fondamentale, in questo caso, affidarsi a marchi noti e riconosciuti per la loro qualità, evitando prodotti di dubbia provenienza che potrebbero compromettere la sicurezza e la longevità del motore.
La scelta della cinghia è altrettanto importante. Le cinghie di qualità sono realizzate con mescole di gomma resistenti al calore, all'olio e all'abrasione, garantendo un'adeguata durata e prevenendo rotture premature.
La Procedura di Sostituzione: Un Approccio Passo-Passo
Per un meccanico "niubbo" ma con una certa abilità manuale, la sostituzione della cinghia e della puleggia dell'albero motore, sebbene impegnativa, può essere un progetto realizzabile con la dovuta preparazione e gli strumenti corretti.
Ecco un possibile approccio metodico:
Preparazione e Sicurezza:
- Assicurarsi che il veicolo sia parcheggiato su una superficie piana e stabile.
- Scollegare il terminale negativo della batteria per prevenire cortocircuiti.
- Indossare occhiali di protezione e guanti da lavoro.
- Identificare chiaramente tutti i componenti da rimuovere per accedere alla puleggia (coperte motore, supporti, ecc.).
Rimozione della Cinghia Vecchia:
- Individuare il tendicinghia. Se è presente un meccanismo di allentamento manuale, utilizzare la chiave appropriata per allentarlo e creare gioco sulla cinghia.
- Se il tendicinghia è automatico, potrebbe essere necessario un attrezzo specifico per comprimerlo.
- Una volta allentata la cinghia, rimuoverla con cautela da tutte le pulegge. Se la puleggia smorzante è rotta, potrebbe essere necessario rimuovere prima i frammenti.
Smontaggio della Puleggia Rotta (o Vecchia):
- Bloccare saldamente il motore utilizzando uno degli metodi descritti in precedenza.
- Utilizzare una chiave adeguata (probabilmente una chiave a bussola di grande diametro) per svitare il bullone della puleggia. Potrebbe essere necessario un braccio di leva considerevole o un impattatore pneumatico (se si dispone di un compressore e di un avvitatore ad impulsi).
- Rimuovere la puleggia vecchia.
Installazione della Nuova Puleggia:
- Pulire accuratamente la sede dell'albero motore e la nuova puleggia.
- Posizionare la nuova puleggia sull'albero motore, assicurandosi che sia correttamente allineata.
- Avvitare il nuovo bullone (spesso è consigliabile sostituire il bullone con uno nuovo).
- Bloccare nuovamente il motore.
- Serrare il bullone con la coppia di serraggio specificata dal costruttore. Questo è un passaggio critico che richiede una chiave dinamometrica.
Installazione della Nuova Cinghia:
- Instradare la nuova cinghia seguendo attentamente il percorso corretto, facendola passare nelle gole di tutte le pulegge, eccetto quella del tendicinghia o di un altro componente che permette di creare tensione.
- Una volta che la cinghia è posizionata su tutte le pulegge tranne una, utilizzare l'attrezzo per tendere la cinghia (comprimendo il tendicinghia automatico o azionando il meccanismo manuale).
- Posizionare la cinghia sull'ultima puleggia.
- Verificare che la cinghia sia correttamente allineata su tutte le pulegge e che sia tesa in modo uniforme.
montaggio smontaggio cinghia alternatore servizi PER AUTO DOVE NON ESISTONO TENDITORI O GALOPPINI
Considerazioni Importanti e Suggerimenti Aggiuntivi
- Controllo dei Componenti Ausiliari: Durante la sostituzione della cinghia e della puleggia, è un'ottima occasione per ispezionare le condizioni di tutti i componenti ausiliari azionati dalla cinghia: cuscinetti delle pulegge di rinvio, alternatore, pompa dell'acqua, pompa del servosterzo. Qualsiasi gioco eccessivo, rumore o segno di usura su questi componenti dovrebbe portare alla loro sostituzione per evitare futuri guasti.
- La Cinghia Pompa Acqua: È fondamentale verificare se la cinghia dei servizi aziona anche la pompa dell'acqua. In molti motori, la pompa dell'acqua è azionata dalla cinghia di distribuzione. Tuttavia, in alcune configurazioni, la pompa dell'acqua può essere azionata dalla cinghia dei servizi. Se la pompa dell'acqua è azionata dalla cinghia dei servizi, la sua sostituzione dovrebbe essere considerata contestualmente, dato che la sua durata è simile a quella della cinghia.
- Coppia di Serraggio: L'importanza di rispettare le coppie di serraggio specificate dal costruttore non può essere sottolineata abbastanza. Un serraggio insufficiente può portare al cedimento del componente, mentre un serraggio eccessivo può danneggiare filettature o componenti.
- Provando una "Modesta Prova Una-Tantum": L'idea di effettuare una prova "una-tantum" per svitare il bullone è un approccio prudente. Se la forza necessaria è eccessiva o se si incontrano difficoltà impreviste, è meglio fermarsi e cercare assistenza professionale piuttosto che rischiare di causare danni maggiori.
- L'Auto del Suocero: Il riferimento all'auto del suocero sottolinea l'importanza di avere un piano B. Se l'intervento si rivela troppo complesso o si verificano imprevisti, è essenziale avere a disposizione un mezzo di trasporto alternativo.
La sostituzione della puleggia dell'albero motore e della cinghia dei servizi su un Opel Frontera è un intervento che richiede attenzione ai dettagli, gli strumenti giusti e una buona dose di pazienza. Tuttavia, con una preparazione adeguata e seguendo le procedure corrette, è un lavoro che può essere affrontato con successo, garantendo la longevità e l'affidabilità del proprio veicolo.
