Il sistema di raffreddamento di un motore marino Volvo Penta, che si tratti di un motore diesel o a benzina, è uno dei sottosistemi più cruciali, che può portare a gravi guasti meccanici se trascurato. La gestione termica è, infatti, il pilastro fondamentale che garantisce la longevità dell'unità propulsiva, specialmente in un ambiente ostile come quello marino, caratterizzato da umidità, salinità e sollecitazioni termiche variabili.
Architetture di Raffreddamento: Acqua Grezza vs Acqua Dolce
I motori marini, per dissipare il calore generato dalla combustione, adottano approcci differenti basati sull'ambiente operativo e sulla complessità progettuale. Generalmente, i motori possono essere raffreddati ad acqua grezza o ad acqua dolce. Un sistema di raffreddamento ad acqua grezza è un sistema di raffreddamento diretto, in cui l'acqua di mare, di fiume o di lago viene pompata direttamente nel motore per raffreddarlo.
Sebbene questo approccio sia molto più semplice e meno costoso da mantenere nel breve termine, presenta limitazioni strutturali non trascurabili. I motori più moderni funzionano meglio nel lungo termine utilizzando sistemi di raffreddamento più avanzati. Il sistema a circuito chiuso, o ad acqua dolce, rappresenta l'evoluzione necessaria per la protezione dei componenti interni. Tale configurazione è costituita dagli stessi componenti di base di un sistema ad acqua grezza, ma integra una pompa di circolazione dedicata e dei radiatori (scambiatori di calore).

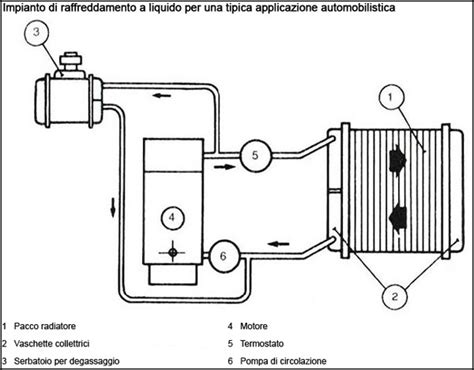

Il Principio del Circuito Chiuso e gli Scambiatori di Calore
La funzione dello scambiatore di calore è quella di isolare il motore dall'aggressività chimica dell'acqua esterna. I radiatori sono solitamente sistemi tubolari a flusso inverso; su un circuito scorre l'acqua grezza e sull'altro lato, in direzione controcorrente, l'olio o il fluido di raffreddamento viene raffreddato per contatto indiretto. In questo modo, la corrosione è limitata all'interno del sistema chiuso, preservando i passaggi del monoblocco e della testata da depositi salini e ossidazione accelerata.
Tra i componenti del sistema di raffreddamento, i radiatori occupano una parte molto significativa della gamma di ricambistica disponibile sul mercato. Aziende specializzate come SLP e Crom Marine offrono soluzioni di altissima qualità svedese. Alcune modifiche, come i radiatori Martec, consentono di convertire motori datati, ad esempio il Volvo Penta MD11, dal raffreddamento ad acqua grezza a quello ad acqua dolce, estendendone significativamente la vita utile.
Lavaggio scambiatore di calore motore entrobordo prima e dopo
Componenti Fondamentali e Gestione dei Ricambi
Un tipico schema di un sistema di raffreddamento ad acqua grezza presente su un vecchio diesel marino Volvo Penta è costituito dai seguenti componenti: una pompa dell'acqua grezza, un termostato e un gomito di scarico. In un sistema più complesso, ci si aspetta di trovare anche pompe di circolazione, tubi flessibili per il loro collegamento, vasi di espansione e raccordi di miscelazione.
La qualità dei componenti meccanici è essenziale per garantire la sicurezza in navigazione. Poseidon Marine, ad esempio, offre ricambi affidabili per pompe per acqua grezza e pompe di circolazione fin dalla sua fondazione, mantenendo un principio saldo: offrire i materiali più pregiati possibili per garantire la durata delle riparazioni. L'utilizzo di cuscinetti di marchi premium, come SKF, INA, KOYO, NACHI e altri membri della World Bearing Association, è un requisito imprescindibile per evitare cedimenti prematuri.
L'Importanza della Girante nel Sistema
Indubbiamente, la girante è il cuore del sistema di raffreddamento. Con pochissime eccezioni, la maggior parte dei motori Volvo Penta si basa su questo componente rotante per il pescaggio dell'acqua. La scelta di una girante di alta qualità, prodotta secondo standard rigorosi - come quelle italiane di CEF o le linee Recmar e Poseidon Marine - è vitale, poiché una rottura delle pale potrebbe causare un surriscaldamento istantaneo del propulsore.
Le tenute per pompe dell'acqua devono essere di qualità marina per resistere alla pressione e alla corrosione. Recentemente, lo sviluppo di linee proprietarie di alberi per pompe dell'acqua ha offerto ai proprietari la possibilità di revisionare le unità pompanti utilizzando ricambi affidabili a un prezzo accessibile. Si tratta di un articolo molto richiesto che ha permesso di salvare centinaia di propulsori classici, come i modelli AQ165 e AQ170.
Strategie di Manutenzione e Revisione per Motori Moderni
Considerando che motori iconici come i Volvo Penta D4 e D6 hanno già più di 20 anni, entro il 2025 sempre più proprietari di imbarcazioni cercheranno un kit di riparazione e sostituzione di qualità. La manutenzione preventiva passa attraverso l'uso di kit di guarnizioni personalizzati, progettati per semplificare la gestione dell'impianto. Questi includono guarnizioni per tubi dell'acqua, kit per pompe di circolazione e kit per scambiatori di calore, fornendo all'operatore tutti gli O-ring e gli elementi in gomma necessari in un'unica soluzione integrata.
La disponibilità logistica gioca un ruolo chiave: aziende come Poseidon Marine riforniscono ogni angolo del mondo, da Auckland, in Nuova Zelanda, fino a Togiak e Anchorage in Alaska, garantendo che anche in località remote sia possibile reperire componenti di alta qualità al giusto prezzo.
Integrazione Elettronica nei Motori di Potenza

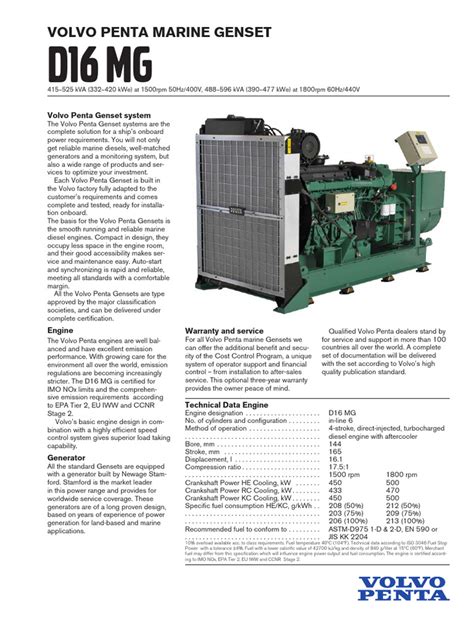

Il concetto di raffreddamento non è isolato dal resto del motore, specialmente nelle unità ad alta efficienza. Il motore Volvo Penta D16 per la generazione di energia ne è un esempio lampante: è un 6 cilindri in linea da 16,1 litri progettato per massimizzare i tempi di attività. Il motore di generazione D16 è dotato di Engine Management System (EMS) a controllo elettronico, un sistema di elaborazione avanzato che ottimizza costantemente le prestazioni.
In un motore così complesso, il sistema di raffreddamento deve lavorare in perfetta sinergia con l'EMS per mantenere le emissioni controllate e minimizzare vibrazioni e rumorosità. Il funzionamento robusto e bilanciato del D16 dimostra come, nell'ingegneria moderna, il controllo termico sia strettamente connesso all'efficienza elettronica, rendendo fondamentale l'impiego di componenti certificati per evitare che una piccola discrepanza nel raffreddamento possa invalidare il lavoro di calcolo del software di gestione.
Evoluzione della Componentistica: Tubi e Scambiatori
Oltre ai componenti mobili, l'integrità dei componenti passivi come i tubi flessibili è spesso sottovalutata. SLP, in qualità di partner primario, offre una vasta gamma di scambiatori di calore, radiatori dell'olio, intercooler e componenti in gomma. La qualità dei tubi flessibili è un elemento di sicurezza: la rottura di un tubo può causare l'allagamento della sentina o l'immediato blocco del motore.
Investire in ricambi di qualità, spesso supportati da garanzie estese come i 3 anni offerti da SLP, è una strategia lungimirante per ogni armatore o manutentore. Il termostato stesso, pur essendo un componente basico, richiede la massima cura: un termostato difettoso, prodotto da marchi affidabili come Recmar o Crom Marine, può alterare l'intero equilibrio termico del circuito chiuso, portando a inefficienze nella combustione o a rischi di surriscaldamento. La corretta combinazione di una manutenzione regolare, l'uso di kit di guarnizioni specifici e la sostituzione programmata dei componenti soggetti a usura, rimane l'unica via per garantire la longevità operativa dei motori Volvo Penta nel tempo.
