L'Iniettore a Valvola HPLC: Cuore dell'Analisi Cromatografica

La cromatografia liquida ad alte prestazioni (HPLC) è una tecnica fondamentale nel mondo della chimica analitica, impiegata per separare, identificare e quantificare i componenti di una miscela. Al centro di questo potente strumento si trova una serie di componenti interconnessi, ognuno con un ruolo specifico e cruciale. Tra questi, l'iniettore a valvola riveste un'importanza primaria, fungendo da porta d'accesso per il campione nel complesso sistema di separazione. Comprendere il suo funzionamento e i fattori che ne influenzano la scelta è essenziale per garantire analisi accurate, riproducibili ed efficienti.

Il Sistema HPLC: Un'Orchestra di Componenti

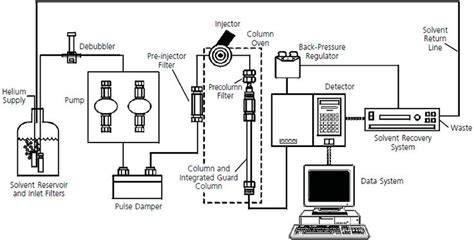

Prima di addentrarci nei dettagli dell'iniettore, è utile avere una visione d'insieme del sistema HPLC. Un sistema HPLC è composto da diversi elementi chiave che lavorano in sinergia:

• Serbatoio del Solvente: Contiene la fase mobile, ovvero il solvente o la miscela di solventi che trasporta il campione attraverso la colonna. La scelta della fase mobile è cruciale e dipende dalla natura del campione e dagli obiettivi della separazione.
• Filtro Solvente: Assicura che la fase mobile sia priva di particelle che potrebbero ostruire il sistema o interferire con l'analisi.
• Pompa: Eroga la fase mobile dal serbatoio al resto del sistema a una portata costante e accuratamente controllata. La precisione della pompa è fondamentale per la riproducibilità dei risultati.
• Iniettore: Introduce un volume preciso del campione nel flusso della fase mobile. Questo è il componente che esploreremo in dettaglio.
• Colonna HPLC: Il cuore della separazione. È un tubo cilindrico riempito con una fase stazionaria che interagisce selettivamente con i componenti del campione, determinandone la velocità di migrazione.
• Rivelatore: Rileva i componenti separati mentre eluiscono dalla colonna. Esistono diversi tipi di rivelatori, ciascuno con specifiche sensibilità e campi di applicazione.
• Sistema Dati: Acquisisce, elabora e visualizza i segnali provenienti dal rivelatore, generando un cromatogramma che rappresenta graficamente i componenti separati nel tempo.
• Controllore del Gradiente (Opzionale): Permette di variare la composizione della fase mobile durante l'analisi, ottimizzando la separazione di campioni complessi.
• Sistema di Controllo della Temperatura (Opzionale): Mantiene una temperatura costante per la colonna, migliorando la riproducibilità e la risoluzione della separazione.

L'Iniettore a Valvola: L'Ingresso Controllato del Campione

L'iniettore è il punto in cui il campione viene introdotto nel flusso della fase mobile. La sua funzione è critica: deve introdurre un volume preciso e riproducibile del campione senza causare turbolenze significative o variazioni di pressione nel sistema. Esistono due modalità principali di iniezione: manuale e automatizzata.

Iniezione Manuale: Precisione con la Siringa

Nell'iniezione manuale, l'operatore utilizza una siringa per introdurre il campione. Questo metodo è comunemente impiegato per analisi a bassa produttività o quando si analizzano pochi campioni. Il processo tipico prevede l'uso di una valvola rotativa, spesso definita valvola Rheodyne, dotata di un loop di iniezione.

1. Posizione di Carico: Inizialmente, la valvola si trova in una posizione di "carico". In questa configurazione, il campione viene aspirato in una siringa (spesso dotata di un ago a punta smussata per evitare danni alla valvola e facilitare l'iniezione) e poi iniettato nella porta di iniezione della valvola. Il campione riempie un anello di volume fisso all'interno della valvola. L'eventuale campione in eccesso viene scartato in un contenitore di rifiuti. È fondamentale rimuovere le bolle d'aria dalla siringa per garantire un volume di iniezione accurato.
2. Posizione di Iniezione: Una volta che il loop di iniezione è pieno, la manopola della valvola viene ruotata nella posizione di "iniezione". Questo manovra reindirizza il flusso della fase mobile, che ora attraversa il loop di iniezione, trasportando il campione nella colonna HPLC.

L'iniezione manuale, sebbene precisa se eseguita correttamente, presenta uno svantaggio significativo: richiede tempo poiché i campioni devono essere caricati e iniettati uno alla volta.

Iniezione Automatizzata: Efficienza per Alte Produttività

Per applicazioni che richiedono l'analisi di un gran numero di campioni, l'automazione dell'iniezione è essenziale. I campionatori automatici (autocampionatori) gestiscono l'aspirazione e l'iniezione dei campioni su un'unica piattaforma, operando in modo continuo e programmato. Questo aumenta notevolmente la produttività e garantisce una maggiore coerenza tra le iniezioni.

La scelta del loop di iniezione è critica nell'iniezione automatizzata (e anche manuale). Il volume del loop deve essere appropriato per la quantità di campione da iniettare. Se il volume del loop è eccessivo rispetto al campione, questo potrebbe non riempire completamente il loop, portando a un'iniezione incompleta o a una dispersione del campione. Al contrario, un loop troppo piccolo potrebbe non essere sufficiente per fornire la concentrazione di analita desiderata al rivelatore. Un loop troppo grande può anche causare problemi di "tailing" (coda del picco) o dispersione del campione, incidendo negativamente sulla qualità della cromatografia.

Un componente spesso trascurato ma fondamentale per l'iniezione automatizzata è la tecnologia "No-Flow-Interruption". Alcune valvole avanzate sono dotate di questa tecnologia, che minimizza i picchi di pressione durante il passaggio tra le posizioni di carico e iniezione. Questo riduce lo stress sul sistema e contribuisce a mantenere la stabilità del flusso e della linea di base del rivelatore. Inoltre, la presenza di un sensore di posizione integrato nella valvola permette di avviare l'acquisizione dati esattamente nel momento dell'iniezione, migliorando la precisione temporale del cromatogramma.

La valvola di iniezione analitica / semi-preparativa è un componente chiave, spesso realizzata in acciaio inossidabile, con un ago di iniezione compatibile con qualsiasi HPLC commerciale. Lo statore della valvola, la parte fissa, può presentare rivestimenti speciali come il Nitronic 60 sulla sua faccia di lavoro. Questo rivestimento non solo protegge la superficie di contatto dall'usura, ma migliora anche la resistenza all'abrasione dello statore e del rotore, prolungando la vita utile della valvola.

Fattori da Considerare nella Scelta dei Componenti HPLC, Inclusa la Valvola di Iniezione

La scelta dei componenti giusti per un sistema HPLC è un processo decisionale complesso che richiede un'attenta valutazione di diversi fattori per garantire che l'analisi sia accurata, affidabile ed efficiente. Questi fattori si applicano anche alla selezione dell'iniettore e della valvola associata.

• Compatibilità del Campione: La natura del campione è il punto di partenza. Bisogna considerare la sua solubilità, le proprietà chimiche e le potenziali interazioni con i materiali della valvola e del loop di iniezione. Ad esempio, campioni molto corrosivi potrebbero richiedere materiali speciali per la valvola.
• Requisiti di Separazione: Gli obiettivi specifici dell'analisi, come la risoluzione di composti strettamente correlati, influenzano la scelta della colonna e, indirettamente, le specifiche dell'iniettore. Una separazione ad alta risoluzione richiede un'iniezione precisa e priva di dispersione.
• Requisiti Analitici: La sensibilità richiesta e i limiti di rilevamento determinano la scelta del rivelatore e, di conseguenza, le specifiche di iniezione. Per esempio, se sono necessari limiti di rilevamento molto bassi, è fondamentale che l'iniezione sia riproducibile e priva di contaminazione da iniezioni precedenti.
• Considerazioni sulla Portata e sulla Pressione: La pompa eroga la fase mobile a una certa portata e pressione. L'iniettore e i tubi del sistema devono essere in grado di gestire queste condizioni senza problemi. Le valvole di iniezione hanno limiti di pressione operativi che devono essere rispettati per evitare danni o perdite.
• Compatibilità del Sistema: Tutti i componenti devono essere compatibili tra loro. Questo include le connessioni dei tubi, i raccordi e le dimensioni delle valvole e delle colonne. Un'incompatibilità può portare a perdite, aumento della pressione o dispersione del segnale.
• Budget e Costo: Il costo iniziale dei componenti è importante, ma bisogna considerare anche le spese di manutenzione e operative. Componenti di alta qualità potrebbero avere un costo iniziale maggiore, ma offrire maggiore affidabilità e minore necessità di sostituzione.
• Produttore e Supporto: La reputazione del produttore, la sua competenza tecnica e la qualità del supporto clienti sono fattori cruciali. Un produttore affidabile garantirà prestazioni costanti e assistenza in caso di problemi.
• Espandibilità Futura: È utile considerare se il sistema attuale può essere facilmente aggiornato in futuro con nuovi componenti, come rivelatori più sensibili o moduli di automazione avanzati.

Altri Componenti Spesso Trascurati nell'HPLC

Oltre ai componenti principali, esistono altri elementi che, sebbene a volte trascurati, giocano un ruolo significativo nel mantenimento delle prestazioni e dell'affidabilità di un sistema HPLC.

• Degasatore a Fase Mobile: La presenza di gas disciolti nella fase mobile può causare fluttuazioni di pressione, rumore di fondo nel rivelatore e problemi di stabilità. Un degasatore rimuove questi gas, garantendo un flusso costante e privo di bolle.
• Valvole di Ritegno: Queste valvole sono essenziali per mantenere la direzione del flusso e prevenire il riflusso, garantendo che la fase mobile e il campione si muovano nella direzione corretta attraverso il sistema.
• Cella di Flusso: Parte integrante del rivelatore, è il volume in cui gli analiti separati interagiscono con il sistema di rilevamento. La sua pulizia, l'allineamento e la lunghezza del percorso sono cruciali per un rilevamento accurato.
• Filtrazione del Campione: Prima dell'iniezione, è fondamentale filtrare il campione per rimuovere particolato. Questo protegge la colonna e gli altri componenti da ostruzioni e usura prematura.
• Forno a Colonna: Fornisce un controllo preciso della temperatura della colonna, migliorando la riproducibilità e la risoluzione, specialmente per campioni sensibili alla temperatura.
• Valvola di Sovrappressione: Una misura di sicurezza che protegge il sistema da pressioni eccessive, prevenendo danni a componenti costosi come la colonna o la pompa.
• Sistema di Gestione dei Rifiuti: La corretta raccolta e smaltimento dei solventi usati e di altri materiali di scarto è fondamentale per la sicurezza e la conformità normativa.
• Giunti di Colonna: Assicurano connessioni sicure e senza perdite tra la colonna e il resto del sistema.

L'Importanza della Tubazione nel Sistema HPLC

La scelta dei tubi per il circuito idraulico è un aspetto critico spesso sottovalutato. I tubi sono responsabili del trasporto della fase mobile e del campione attraverso il sistema, e le loro caratteristiche influenzano direttamente la pressione, la dispersione e la purezza dell'analisi.

I sistemi cromatografici possono essere suddivisi in tre zone di pressione:

1. Bassa Pressione (Serbatoio Solvente a Pompa): In questa zona, la pressione è relativamente bassa.
2. Alta Pressione (Pompa all'Ingresso Colonna): Questa è la zona ad alta pressione dove avviene la separazione vera e propria. I tubi devono resistere a pressioni elevate.
3. Bassa Pressione (Uscita Colonna a Rivelatore/Raccolta Frazioni): Anche qui la pressione è inferiore, ma è importante mantenere un flusso costante.

Due variabili chiave nella scelta dei tubi sono il diametro interno e la lunghezza:

• Diametro Interno: Un diametro interno minore porta a una maggiore velocità del fluido e a una minore dispersione del campione, mantenendolo più concentrato. Tuttavia, diametri più piccoli aumentano la pressione del sistema, potendo creare contro-pressione incompatibile con alcuni componenti come la cella di flusso del rivelatore. Quando si collegano tubi di diametro diverso, si può creare "volume morto" nella giunzione, che introduce dispersione.
• Lunghezza: Una lunghezza maggiore del tubo aumenta il volume del circuito idraulico, il che può portare a una maggiore diluizione del campione nella fase mobile e alla riunione dei componenti separati. La lunghezza contribuisce anche alle pressioni del sistema e ai volumi di ritardo.

Nei sistemi di purificazione su larga scala, che spesso operano a velocità di flusso elevate, è fondamentale utilizzare tubi di diametro adeguato per moderare la contro-pressione e garantire risultati cromatografici di alta qualità.

Rivelatori e Raccolta Frazioni: Ottimizzare la Rivelazione e l'Isolamento

Durante la cromatografia di purificazione, la rivelazione e la raccolta delle frazioni diventano particolarmente importanti.

• Rivelatori:
  • UV/Visibile: Rivelano l'assorbimento della luce a una specifica lunghezza d'onda.
  • PDA (Photodiode Array): Raccoglie l'assorbanza su un intervallo di lunghezze d'onda, permettendo di selezionare la lunghezza d'onda ottimale per il composto di interesse e per identificare potenziali impurezze. È utile per determinare la lunghezza d'onda ottimale per l'isolamento, raccogliendo dati da 200-400 nm o oltre. È cruciale considerare che un "isolato puro" a una lunghezza d'onda potrebbe contenere impurezze se osservato a un'altra.
  • RI (Indice di Rifrazione): Utile per composti con scarso assorbimento UV (es. zuccheri, polimeri). Rileva le differenze nell'indice di rifrazione, agendo come un rivelatore "universale".
  • ELS (Evaporative Light Scattering): Volatilizza l'analita dopo averlo nebulizzato, misurando la luce diffusa dalle particelle residue. È adatto per composti privi di cromoforo e funziona sia in separazioni isocratiche che in gradiente, ma è distruttivo per il campione.
  • MS (Spettrometria di Massa): Identifica i composti in base alla loro massa e al pattern di frammentazione, fornendo informazioni sul peso molecolare e sulla struttura. È un metodo molto sensibile e selettivo.

Per i rivelatori distruttivi come MS o ELS, è necessario un divisore di flusso per separare una porzione dell'eluito verso il rivelatore. Il flusso separato deve raggiungere il rivelatore prima che il flusso principale raggiunga il raccoglitore di frazioni, per garantire che il picco venga rilevato prima dell'attivazione della raccolta.

• Raccolta Frazioni: Può essere manuale per basse produttività o automatizzata per alte produttività, utilizzando un raccoglitore di frazioni composto da un interruttore e una valvola di deviazione del campione. Il livello di automazione è determinato dal numero e dal volume delle frazioni desiderate. I recipienti di raccolta (tubi, vial, flaconi) devono essere puliti, asciutti e inerti.

In sintesi, l'iniettore a valvola, apparentemente un componente semplice, è in realtà un elemento critico in un sistema HPLC. La sua corretta selezione e integrazione con gli altri componenti, unitamente a una meticolosa attenzione ai dettagli operativi, sono fondamentali per ottenere risultati analitici affidabili e di alta qualità.
