L'evoluzione tecnologica nel campo della ricezione televisiva satellitare ha portato a soluzioni sempre più innovative, mirate a semplificare l'installazione e migliorare l'esperienza utente. Tra queste innovazioni, spicca il concetto di LNB SCR (Satellite Channel Router), un dispositivo che ha ridefinito le modalità di distribuzione del segnale all'interno di un'abitazione o di un edificio. Questo articolo esplorerà in dettaglio cos'è un LNB SCR, come funziona e quali vantaggi offre rispetto ai sistemi tradizionali.
La Necessità di Evoluzione: Dai Sistemi Tradizionali all'SCR
Prima di addentrarci nel funzionamento dell'LNB SCR, è utile comprendere le limitazioni dei sistemi di ricezione satellitare più datati. Tradizionalmente, per condividere un'antenna parabolica tra più decoder, il metodo più diffuso prevedeva l'utilizzo di uno speciale LNB a quattro uscite. Installando questo convertitore al posto di quello standard, si otteneva la possibilità di collegare fino a quattro decoder. Tuttavia, il principale inconveniente di questo approccio risiedeva nella necessità di stendere un cavo d'antenna per ogni decoder, fino a un massimo di quattro. Questa soluzione comportava spesso difficoltà pratiche, sia per motivi estetici che per la reperibilità di nuovi percorsi per i cavi coassiali, specialmente in contesti abitativi esistenti. L'esigenza di gestire più decoder contemporaneamente, magari per offrire servizi di abbonamento multiplo o semplicemente per soddisfare le crescenti richieste di visualizzazione di canali differenti all'interno dello stesso appartamento, ha spinto i produttori a ricercare soluzioni più efficienti e meno invasive.
Il Cuore del Sistema: Comprendere l'LNB
Per apprezzare appieno l'innovazione dell'SCR, è fondamentale avere una conoscenza di base del Low Noise Block Converter (LNB), il componente che si posiziona davanti alla parabola satellitare. L'LNB è il vero e proprio "cuore" dell'impianto di ricezione satellitare. La sua funzione primaria è quella di catturare i deboli segnali provenienti dai satelliti geostazionari, amplificarli e convertirne le frequenze in un intervallo più gestibile per la trasmissione via cavo coassiale e per i sintonizzatori dei decoder.
I segnali satellitari operano principalmente nella banda Ku (10.700-12.750 MHz) e sono trasmessi con polarizzazione lineare orizzontale (H) o verticale (V). L'utilizzo di queste due polarizzazioni ortogonali permette di impiegare le stesse frequenze per trasmettere contenuti diversi senza interferenze. La bocca a microonde dell'LNB, chiamata anche "feedhorn", raccoglie questi segnali focalizzati dalla parabola. All'interno dell'LNB, un circuito di conversione, sfruttando il battimento con un oscillatore locale (OL), trasforma le frequenze originali (nell'ordine dei 10-12 GHz) nell'intervallo di frequenze intermedie (IF) di 950-2150 MHz. Questo intervallo è decisamente più facile da gestire sia dal cavo coassiale, che subisce minori attenuazioni a queste frequenze, sia dal sintonizzatore DVB-S/S2 del decoder.
Esistono diverse tipologie di LNB, ognuna con caratteristiche specifiche:
- LNB Universali: Sono i più diffusi e permettono di ricevere tutti i satelliti che trasmettono da un singolo slot orbitale. Possono avere una o più uscite (Twin, Quad, Octo) per collegare altrettanti decoder, ognuno tramite il proprio cavo coassiale.
- LNB Universali Monoblocco (Dual Feed): Integrano due diversi LNB nello stesso blocco per la ricezione di due satelliti vicini con la stessa parabola (es. Astra 19.2° Est e Hotbird 13° Est).
- LNB Quattro: Non hanno switch interni e forniscono le quattro diverse sottobande (LV, LH, HV, HH) su quattro uscite separate, utilizzate da un multiswitch per la selezione del canale tramite protocollo DiSEqC.
- LNB Ottici: Utilizzano fibra ottica per la trasmissione del segnale su lunghe distanze con basse attenuazioni, convertendo i segnali satellitari in un segnale ottico.
La Nascita del Sistema SCR: Semplificazione e Indipendenza
Il sistema SCR (Satellite Channel Router) nasce proprio per superare le limitazioni dei sistemi tradizionali, in particolare per quanto riguarda la gestione dei cavi. L'idea alla base dell'SCR è quella di poter distribuire il segnale a più decoder utilizzando un unico cavo coassiale. Questo è reso possibile dall'integrazione, all'interno dell'LNB o di un multiswitch dedicato, di un sistema che permette di generare diverse frequenze IF, ognuna assegnata a un decoder specifico.
Quando il sistema SCR SKY era ancora in fase di studio, si ipotizzò la possibilità di sfruttare l'intera banda IF per allocare fino a 8 frequenze distanti tra loro 116 MHz. Tuttavia, le prime applicazioni commerciali, dedicate ai decoder SKY, hanno adottato un approccio differente, utilizzando 4 frequenze scelte "ad hoc" dal broadcaster, senza rispettare una distanza costante tra di loro. Queste frequenze sono: 1210, 1420, 1680 e 2040 MHz.
Il funzionamento del sistema SCR si basa quindi su un quadruplo sistema di sintonia (Tuner) e conversione IF-IF, integrato nell'LNB o nel multiswitch. Questo sistema ha il compito di generare le quattro frequenze IF, ognuna delle quali viene assegnata a un diverso decoder. Ciò significa che la sintonia del canale satellitare non è più effettuata dal tuner del decoder, ma è demandata ai circuiti interni dell'LNB SCR.
#losapevate? Come testare LNB SCR e DCSS con un misuratore di Campo
Il Processo di "Sintonia Remota"
Il principio fondamentale dell'SCR è una vera e propria "sintonia remota". Quando l'utente cambia canale con il telecomando, il decoder genera un comando DiSEqC. Questo comando viene inviato attraverso il cavo coassiale e istruisce l'LNB SCR a sintonizzare il transponder specifico sul quale è trasmesso il programma ricercato.
Il decoder, infatti, non si sintonizza più direttamente sul transponder, ma blocca il suo sistema di sintonia su una frequenza IF fissa, quella assegnatagli dal sistema SCR. Una volta stabilito il canale IF su cui ogni decoder deve operare, il "router" (che può essere integrato nell'LNB o essere un multiswitch dedicato) esegue, su richiesta, la conversione di frequenza necessaria per trasferire il canale selezionato all'utente.
Quando l'utente richiede la visione di un programma, il decoder invia, sempre tramite cavo coassiale, una serie di comandi DiSEqC che comunicano al router la polarizzazione, la banda e la frequenza del transponder satellitare contenente il programma desiderato. Il router, riconoscendo l'utente che ha inviato la richiesta, esegue le necessarie commutazioni di banda e polarizzazione, si sintonizza sulla frequenza del transponder satellitare e converte la sua frequenza IF sulla frequenza IF assegnata al decoder dell'utente.
Affinché questo processo si realizzi, è essenziale che i decoder (SCR-compatibili) dispongano di due nuove funzioni, generalmente implementabili tramite un semplice aggiornamento software.
LNB SCR vs. Altre Soluzioni: Vantaggi e Specifiche

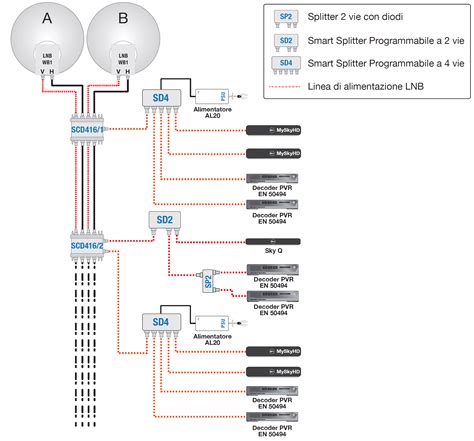

L'avvento delle nuove offerte di abbonamento multiplo e la crescente esigenza di visualizzare canali differenti all'interno di un appartamento hanno spinto aziende come CBD Electronic a sviluppare soluzioni innovative. Il multiswitch SCR SR4104, ad esempio, consente di distribuire il segnale a quattro differenti prese utente con un solo cavo. Queste prese possono essere collegate a stella (ogni presa con un cavo indipendente che origina da un partitore centrale) o in serie (un unico cavo di distribuzione che collega in modo passante quattro prese utente).
Questo sistema SCR innovativo semplifica significativamente il cablaggio, mantenendo al contempo l'indipendenza tra i vari decoder collegati alla stessa linea coassiale. Il multiswitch Sat Router CBD SR4104 è compatibile con decoder predisposti per i dispositivi Sat Channel Router e può essere integrato in impianti multiswitch tradizionali.

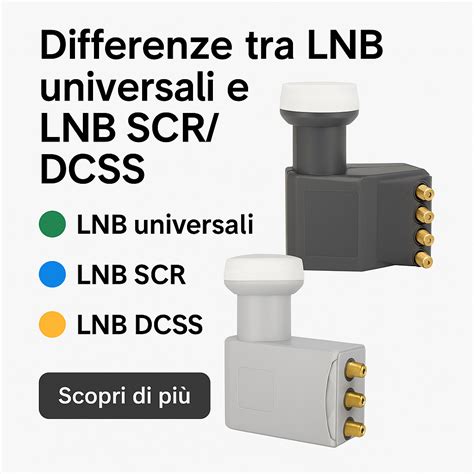

Esistono diverse varianti di LNB SCR:
- LNB SCR ad una sola uscita: Questi LNB sono utilizzati per gestire indipendentemente fino a 4 decoder SCR compatibili, utilizzando un solo cavo di discesa. Spesso vengono impiegati in combinazione con uno o due splitter bidirezionali, che oltre a dividere il segnale, permettono il passaggio dei toni SCR inviati dal decoder all'LNB.
- LNB dCSS (o dLNB): Rappresentano un'evoluzione degli LNB SCR. Integrano uno switch compatibile con il protocollo digitale dCSS, che permette di servire, con un singolo cavo, fino a 4 decoder SCR compatibili e ben 12 decoder dCSS compatibili. Questi LNB distribuiscono un'intera polarità (H o V) o una delle due gamme (alta o bassa) su un solo cavo, sfruttando l'intera banda IF estesa (290-2.340 MHz anziché la normale 950-2.150 MHz). Sono particolarmente utili negli impianti centralizzati, poiché richiedono la metà dei cavi coassiali rispetto agli LNB Quattro (2 cavi per impianto Single Feed, 4 per Dual Feed). Per sfruttare appieno le potenzialità degli LNB dCSS, è fondamentale che anche tutti gli altri componenti del sistema di distribuzione (multiswitch, inseritori) siano di nuova generazione con ingresso WideBand.
Caratteristiche Tecniche e Considerazioni sull'Installazione
Indipendentemente dalla tipologia specifica, gli LNB SCR condividono alcune caratteristiche fondamentali:
- Cifra di Rumore (Noise Figure - NF): Misurata in decibel (dB), indica la quantità di rumore aggiunta ai segnali dall'LNB. Un valore basso (idealmente inferiore a 1 dB) è cruciale per una buona ricezione, specialmente dei segnali più deboli.
- Guadagno di Conversione (Gain): Esprime l'amplificazione dei segnali da parte dell'LNB, solitamente compreso tra 40 e 60 dB. Un guadagno adeguato aiuta a compensare le perdite lungo il cavo coassiale.
- Isolamento da Interferenze LTE: Gli LNB moderni integrano filtri per bloccare le interferenze generate dalle reti LTE (Long Term Evolution) che operano in frequenze vicine a quelle utilizzate per il satellite.
Nel contesto dell'installazione, è importante notare che gli LNB SCR, pur semplificando il cablaggio, richiedono la compatibilità sia dell'LNB che dei decoder. Inoltre, per impianti più complessi o centralizzati, l'uso di multiswitch SCR o dCSS dedicati diventa indispensabile per gestire correttamente le diverse "user band" e garantire l'indipendenza dei segnali per ogni utente.
Un aspetto interessante è la presenza di alcuni modelli di LNB dotati di ingresso per il segnale DTT (Digitale Terrestre), permettendo così di utilizzare un'unica discesa per i segnali sia satellitari che terrestri. Questi LNB combinano internamente le bande VHF/UHF del DTT con la prima IF del segnale Sat, eliminando la necessità di un combinatore/miscelatore TV-Sat esterno.
LNB vs LNBF: Una Distinzione Tecnica
Prima di concludere, è utile chiarire la differenza tra LNB (Low Noise Block-converter) e LNBF (Low Noise Block-converter plus Feedhorn). In sostanza, un LNBF integra il feedhorn (la tromba di alimentazione che raccoglie il segnale) direttamente nell'unità LNB. Questo design più compatto è tipico delle antenne satellitari più recenti e piccole. Mentre entrambi sono amplificatori che ricevono e convertono i segnali satellitari, l'LNBF rappresenta una soluzione più integrata e spesso più piccola.
In sintesi, l'LNB SCR ha rappresentato un passo avanti significativo nella distribuzione del segnale satellitare, offrendo una soluzione elegante ed efficiente per soddisfare le esigenze di un numero crescente di dispositivi di ricezione all'interno di un'abitazione, riducendo al minimo l'impatto visivo e le complessità di installazione legate alla cablatura.
