Gli iniettori di carburante rappresentano componenti essenziali nei motori a combustione interna, svolgendo un ruolo cruciale nella conversione dell'energia chimica in movimento. In particolare, nel contesto dei motori diesel, essi sono il fulcro di un processo di combustione altamente efficiente, che permette di ottenere la massima potenza con un consumo di carburante ridotto e un impatto ambientale contenuto. Questi dispositivi, con le loro continue evoluzioni tecnologiche, sono infatti determinanti nel soddisfare standard sulle emissioni sempre più stringenti, contribuendo significativamente alla riduzione delle emissioni di carbonio e dei gas serra.
Componenti Fondamentali e Principio di Funzionamento

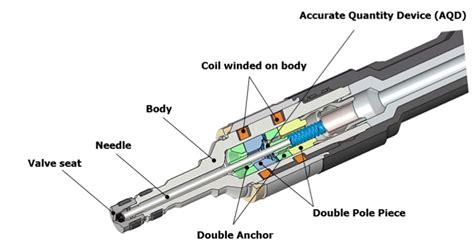

Un iniettore di carburante, in un motore diesel, è costituito da elementi chiave che lavorano in sinergia per garantire una precisa erogazione del carburante. Tra questi, si distinguono un solenoide (un tipo di elettromagnete), un ugello e un ago, tutti alloggiati all'interno del corpo dell'iniettore. Il corpo principale dell'iniettore ospita questi e altri componenti interni, assicurando la loro integrità e il corretto allineamento. Nella maggior parte dei sistemi di iniezione elettronica, il controllo è affidato a una bobina solenoide, mentre l'ago dell'iniettore è un componente mobile che si sposta all'interno del sedile dell'iniettore, una superficie di tenuta dove l'ago si posiziona quando è chiuso. L'orifizio di iniezione è il punto attraverso cui il carburante viene spruzzato nella camera di combustione del motore, e alcuni iniettori sono dotati anche di un filtro per il carburante integrato per prevenire l'ingresso di impurità nel sistema di alimentazione. Infine, un connettore elettrico rappresenta il punto di connessione tra l'iniettore e la centralina motore (ECU).
Il processo inizia con il carburante diesel che viene fornito al sistema di iniezione ad alta pressione, raggiungendo in alcuni casi valori fino a 37.000 psi. Nei moderni motori diesel a iniezione diretta, il carburante viene erogato direttamente nella camera di combustione. All'interno del cilindro, l'aria viene compressa dal movimento verso l'alto del pistone, generando un'elevata temperatura. Quando il pistone si avvicina alla sommità del suo percorso, un segnale elettrico viene inviato al solenoide. Questa attivazione elettromagnetica provoca il sollevamento dell'ago dell'iniettore, permettendo al carburante ad alta pressione di fluire attraverso l'ugello e nella camera di combustione per mescolarsi con l'aria. A causa dell'elevata temperatura creata dalla corsa di compressione, la miscela aria-carburante si accende automaticamente, creando potenza e azionando i pistoni del motore. La combinazione di elevata pressione del carburante e fori eccezionalmente sottili dell'ugello dell'iniettore garantisce una miscelazione ottimale di aria e carburante, fondamentale per soddisfare gli standard sulle emissioni.
Evoluzione Tecnologica: Dall'Iniezione Meccanica a Quella Elettronica
La tecnologia degli iniettori ha subito un'evoluzione considerevole nel corso degli anni, passando da sistemi puramente meccanici a soluzioni elettroniche altamente sofisticate.
Iniettori Meccanici: I Precursori
In passato, gli iniettori erano componenti passivi, definiti anche "iniettori meccanici", che si aprivano solo al raggiungimento di una determinata pressione. Il motore diesel, inventato dall'ingegnere tedesco Rudolf Diesel nel 1892 e brevettato nel 1893, si basava su questo principio. Nel motore diesel, la combustione avviene grazie al raggiungimento di un’elevata temperatura nella camera di combustione, ottenuta con una forte compressione dell’aria, che provoca l’accensione spontanea del gasolio finemente polverizzato iniettato nel cilindro.
I motori diesel potevano avere due diverse modalità di iniezione: diretta e indiretta. Nel primo caso, il gasolio era iniettato direttamente nel cilindro a una pressione di oltre 200 bar. Nella seconda situazione, il gasolio era iniettato a una pressione inferiore, circa 150 bar, in una precamera - ricavata nella testata del cilindro e preriscaldata da apposite candelette di avviamento per facilitare la combustione a motore freddo - dove iniziava la combustione e da cui successivamente fluiva nella camera di combustione in cui bruciava.
Il funzionamento dell'iniezione meccanica iniziava con una pompa di iniezione meccanica, collegata direttamente al motore e azionata meccanicamente da un albero a camme o da un altro meccanismo collegato al gruppo propulsore. Il controllo del momento e della quantità di iniezione del carburante era principalmente basato su componenti meccanici, come camme, valvole di controllo e sistemi di collegamento meccanico. Questi regolavano manualmente il flusso di carburante in base alla posizione e al regime di rotazione. La pompa di iniezione era collegata a un distributore, che suddivideva il flusso di carburante in diverse linee di alimentazione per ciascun cilindro del motore. Gli iniettori erano azionati meccanicamente da un pistone. Quando veniva applicata la pressione corretta, l’iniettore si apriva, consentendo al carburante di fluire attraverso l’orifizio nella camera di combustione. Il tempo di iniezione del carburante era determinato principalmente dalla geometria delle camme sull’albero a camme, che regolavano l’apertura e la chiusura degli iniettori in sincronia con il ciclo di lavoro del motore. Questo tempo era generalmente preimpostato e non poteva essere facilmente modificato durante il funzionamento del gruppo propulsore. Trattandosi di un sistema meccanico, era meno preciso degli attuali sistemi elettronici.
Iniettori Elettronici e Common Rail: Precisione e Controllo
Sulle moderne vetture, l'iniezione è elettronica. Il processo di iniezione del sistema elettronico inizia con il rilevamento di varie condizioni operative del motore da parte di sensori dedicati. Questi includono il sensore di posizione dell’albero a camme, quello di posizione della valvola farfalla, quello di temperatura del motore, il sensore di pressione del collettore e altri. Basandosi sui segnali provenienti dai sensori del motore, l’ECU calcola la quantità di carburante necessaria per ottenere la prestazione desiderata e rispettare le normative sulle emissioni. Una volta fatto ciò, la centralina controlla gli iniettori utilizzando una bobina solenoide attivata elettromagneticamente in base al segnale inviato dall’ECU. Quando la bobina è attivata, l’ago dell’iniettore si solleva, consentendo al carburante di fluire attraverso l’orifizio, finendo in camera di combustione. Il carburante iniettato viene atomizzato in piccole goccioline durante il processo di iniezione, e il sistema di iniezione elettronica è in grado di adattarsi dinamicamente alle variazioni delle condizioni di guida e dell’ambiente.
Il sistema Common Rail è il sistema di iniezione diesel più avanzato. Grazie all’impiego di un common rail alimentato da una pompa ad alta pressione, permette agli iniettori di avere una pressione costante al proprio interno fino a quando il solenoide viene energizzato, attraendo così a sé la valvola sottostante. A differenza del diesel tradizionale e dell’EDC (Electronic Diesel Control), dove l’iniettore polverizza il gasolio quando riceve la mandata dalla pompa d’iniezione, nel common-rail tutti gli iniettori ricevono combustibile in pressione, ma l’istante di iniezione viene deciso dalla ECU motore inviando uno o più impulsi per ciclo di combustione all’attuatore del singolo iniettore.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
Esistono due tecnologie per gli iniettori elettroattuati: quella a solenoide e quella piezoelettrica.
Iniettori a Solenoide

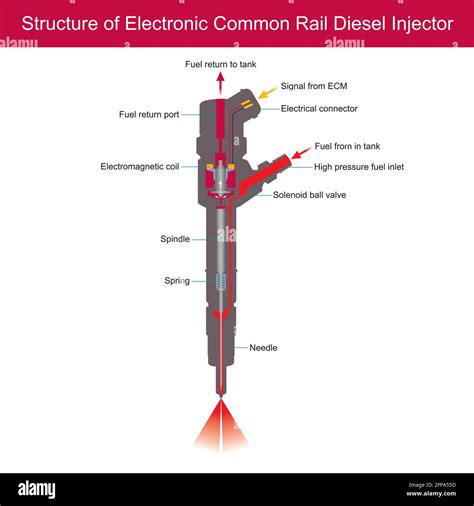

Negli iniettori a solenoide, il solenoide, un tipo di elettromagnete, riceve un segnale elettrico dalla centralina motore (ECU). Questo segnale energizza la bobina del solenoide, creando un campo magnetico che attira un piccolo nucleo ferromagnetico collegato all'ago dell'iniettore. Il movimento del nucleo solleva l'ago dal suo sedile, aprendo l'orifizio e permettendo al carburante di essere iniettato. Al termine dell'impulso elettrico, il campo magnetico scompare, e una molla di richiamo riporta l'ago nella posizione di chiusura, interrompendo l'iniezione.
Iniettori Piezoelettrici
L’iniettore a comando piezoelettrico consuma meno elettricità del magnetico ed è anche cinque volte più veloce di una valvola elettromagnetica (affetta dall’inerzia caratteristiche degli induttori ed espressa dalla Legge di Lenz), tanto che ha reso possibile realizzare common-rail con oltre sette iniezioni per ciclo di combustione. L’attuatore dell’iniettore piezoelettrico è formato da centinaia di piastre piezo impilate a formare uno stack, alimentate in serie-parallelo; la struttura siffatta serve perché un solo elemento non si dilaterebbe abbastanza da spostare la valvola dell’iniettore. Un tipico attuatore piezo per iniettore del sistema Siemens VDO Piezo Common Rail (PCR) è costituito da uno stack di 200 lamine di ceramica piezoelettrica, spesse ognuna circa 80 μm.
Nel circuito di comando degli iniettori piezoelettrici, per aprire l’iniettore, un transistor conduce e porta corrente attraverso un diodo e un condensatore. Un altro transistor conduce mentre un terzo è interdetto. Il tipico tempo di “carica” dell’attuatore piezo è di 0,15 ms e l’intervallo di iniezione durante il quale la valvola è aperta è compreso tra 0,15 ms e 4,50 ms. Dopo l’iniezione, la valvola viene richiusa tramite la scarica della capacità dell’attuatore piezoelettrico entro 0,15 ms. L’elettrodo negativo di ciascun attuatore piezoelettrico viene commutato da un MOSFET che viene portato in stato di ON, quando l’iniettore deve essere caricato e scaricato ad opera dei due MOSFET operanti sulla linea positiva, mentre viene interdetto durante l’iniezione, perché lo stack piezo rimanere carico, perciò disteso, anche se non alimentato.
Nei motori common-rail, agli iniettori giungono due, tre o quattro fili; in quelli a 3 e 4 fili, due alimentano l’elettroattuatore (piezoelettrico o a solenoide) e due sono i capi del sensore induttivo che informa la ECU della posizione dello spillo, così da avere un’informazione sull’istante esatto in cui avviene l’iniezione e utilizzarla per calibrare gli iniettori sulla base della densità e temperatura del combustibile, del gioco che affligge lo spillo per l’usura ecc. Dall’EURO IV in poi gli iniettori vengono codificati nella ECU, inserendo i codici desunti dalle prove eseguite al banco dopo l’assemblaggio e stampati sull’elettroattuatore; i codici (ad esempio gli IMA) forniscono un’informazione sulla tolleranza nella risposta dell’iniettore rispetto al valore teorico di riferimento.
Questo duplice meccanismo di regolazione si può comprendere considerando cosa avviene nell’impianto di iniezione quando il motore è in funzione: se ad esempio la pressione in ingresso agli iniettori dev’essere di 1600 bar, la ECU fa in modo che la pompa d’alta pressione invii gasolio nel rail fin quando il relativo sensore di pressione rileva tale valore; se il motore deve aumentare la potenza sviluppata, diventa necessario incrementare la portata del combustibile, perché altrimenti aumentando la durata di apertura degli iniettori, la pressione nel rail cala a causa dell’aumentata massa di gasolio richiesta.
Tipi Specifici di Iniettori nel Contesto Diesel
Oltre alla distinzione tra sistemi meccanici ed elettronici, esistono diverse tipologie di iniettori che si differenziano per il loro design e il meccanismo di attuazione, adatti a specifiche esigenze del motore.
Common Rail Injector
Come accennato, i Common Rail Injector rappresentano il sistema di iniezione diesel più avanzato. Essi sfruttano un common rail, alimentato da una pompa ad alta pressione, che mantiene una pressione costante del carburante all'interno del rail. L'iniezione avviene quando il solenoide viene energizzato, attraendo così la valvola sottostante e consentendo al carburante di essere spruzzato nell'ambiente di combustione. Questo sistema permette una grande flessibilità nella gestione dei tempi e delle quantità di iniezione, con la possibilità di effettuare molteplici iniezioni per ciclo di combustione.
EUI Injector (Electronic Unit Injector)
Questi iniettori-pompa, noti come EUI (Electronic Unit Injector), sono caratterizzati da una molla di grandi dimensioni direttamente collegata all’albero a camme. In questo sistema, ogni cilindro ha il suo iniettore-pompa, che integra sia la pompa di alta pressione che l'iniettore in un'unica unità. La compressione del carburante e la successiva iniezione sono direttamente comandate dall'albero a camme del motore, il che permette un controllo preciso e una pressione molto elevata al momento dell'iniezione. Il sistema iniettore pompa equipaggiava fino alla metà del 2008 tutti i motori diesel del gruppo Volkswagen (Audi, Volkswagen, Skoda e Seat) fino a 2.000 cm³ di cilindrata compreso il 5.0 TDI, ed era noto come PD (Pumpe-Düse). Tuttavia, a fronte delle normative antinquinamento sempre più stringenti, questa tecnologia è stata progressivamente sostituita dal common-rail, che offre una maggiore flessibilità nel controllo delle emissioni.
HEUI Injector (Hydraulic Electronic Unit Injector)
Gli iniettori HEUI (Hydraulic Electronic Unit Injector) sono applicati in sistemi di alimentazione che utilizzano l’olio motore per gestire la parte di attuazione dell’iniettore. In questo sistema, la pressione dell'olio motore, controllata elettronicamente, viene utilizzata per pressurizzare ulteriormente il carburante all'interno dell'iniettore e comandarne l'apertura. Questo approccio permette di raggiungere pressioni di iniezione molto elevate e di avere un controllo estremamente preciso sul processo di atomizzazione del carburante, contribuendo a migliorare l'efficienza e a ridurre le emissioni.
Materiali e Costruzione degli Iniettori
Gli iniettori sono costruiti principalmente con acciaio di alta qualità, resistente all'usura e alla corrosione. I componenti interni sono realizzati con lavorazione di precisione per ottenere tolleranze bassissime, dell’ordine di pochi micron. Alcuni componenti vengono sottoposti a trattamenti termici per migliorare la resistenza e la durezza. Questa attenzione alla qualità dei materiali e alla precisione della lavorazione è fondamentale per garantire il funzionamento affidabile e la lunga durata degli iniettori, che operano in condizioni estreme di pressione e temperatura.
Manutenzione e Cura degli Iniettori Diesel
La manutenzione degli iniettori diesel è fondamentale per far sì che il motore funzioni in modo efficiente, riducendo consumi, emissioni e prevenendo danni al sistema di iniezione. Gli iniettori diesel, infatti, tendono a sporcarsi nel tempo a causa dei residui carboniosi e di altre impurità presenti nel carburante, che possono compromettere il flusso e la precisione dell'iniezione.
Quando un iniettore non funziona correttamente, l’intero equilibrio del motore viene compromesso. In questi casi, la manutenzione degli iniettori diesel può comportare la pulizia, la sostituzione delle guarnizioni e, in alcuni casi, la rigenerazione o la sostituzione degli stessi iniettori. Esistono prodotti specifici per la pulizia degli iniettori diesel, che possono essere aggiunti al carburante nel serbatoio per favorire la rimozione delle incrostazioni di depositi di carburante sporco e altri detriti accumulati negli iniettori.
In questi casi, può essere utile rimuovere gli iniettori per procedere con l’ispezione e la pulizia dei componenti. Smontare, pulire e rimontare gli iniettori sono operazioni delicate e importanti, ed è consigliabile ricorrere periodicamente a personale qualificato in grado di ripristinare rapidamente il funzionamento dell’iniettore utilizzando attrezzature specifiche quali vasche di lavaggio a ultrasuoni e banchi prova per la taratura.
In particolari circostanze, può però essere necessario ricorrere alla sostituzione degli iniettori diesel. Questa decisione dipende da diversi fattori, tra cui la loro età, la quantità di chilometri percorsi dal veicolo e l'uso a cui è stato sottoposto il motore. Una volta appurato che il problema sia imputabile agli iniettori diesel, si può procedere alla sostituzione con iniettori nuovi o ricondizionati.
Iniettori e la Transizione Energetica
Gli iniettori di carburante sono più di un semplice componente nei motori; essi possono svolgere un ruolo chiave nella transizione energetica dai combustibili fossili a fonti energetiche più pulite. Ottimizzando il consumo di carburante nei motori diesel tradizionali e facilitando il funzionamento di motori a combustibile alternativo come gas naturale, motori a combustione interna a idrogeno (ICE) e celle a combustibile a idrogeno, gli iniettori di carburante contribuiscono agli sforzi delle flotte di autotrasporti per ridurre le emissioni di carbonio e gas serra.
Iniettori per Motori a Gas Naturale
I motori a gas naturale funzionano in modo simile ai motori a benzina in quanto il loro processo di combustione utilizza una candela (a differenza dei motori diesel). Il gas naturale viene compresso e immagazzinato in un serbatoio di carburante, in genere situato nella parte posteriore del veicolo. Il gas ad alta pressione viene instradato attraverso un regolatore di pressione che riduce la pressione del carburante in entrata a un livello appropriato per garantire un rifornimento accurato dall'iniettore. Un segnale elettrico apre l'iniettore e assicura che il corretto volume di carburante venga erogato nel flusso d'aria aspirata. Il gas naturale è un carburante a bassa intensità di carbonio rispetto al diesel ed è considerato una tecnologia fondamentale per aiutare le flotte a ridurre le emissioni di carbonio oggi.
Iniettori per Motori a Idrogeno
I motori a idrogeno hanno un alto grado di componenti comuni ai motori a gas naturale e diesel. I motori a idrogeno di Cummins, ad esempio, sono costruiti sulla piattaforma all'avanguardia del motore indipendente dal carburante. Sebbene condividano componenti comuni, i motori a idrogeno hanno requisiti specifici per la regolazione e l'iniezione del carburante. Questo perché l'idrogeno è più infiammabile del diesel ed è più facile da accendere in una camera di combustione. Per questo motivo, i motori a idrogeno possono avere problemi di "pre-accensione", che possono causare il ritorno di fiamma. Un modo per superare i problemi di pre-accensione è che un motore utilizzi un sistema di iniezione diretta, che introduce l'idrogeno direttamente nei cilindri.
Iniettori e Sistemi di Erogazione per Celle a Combustibile a Idrogeno
I veicoli a celle a combustibile a idrogeno sfruttano l'energia elettrica prodotta dividendo un atomo di idrogeno in protoni ed elettroni e facendolo reagire con l'ossigeno. Sulle celle a combustibile, il sistema di erogazione dell'idrogeno deve fornire un flusso di idrogeno fresco sufficiente al lato anodico della pila a combustibile per soddisfare le esigenze di energia elettrica dell'applicazione. Ciò può essere ottenuto utilizzando un iniettore di idrogeno o una valvola proporzionale, entrambi i quali regolano accuratamente il flusso di idrogeno al camino. A differenza dei motori a combustione interna (ICE) diesel, gas naturale e idrogeno, le celle a combustibile non hanno emissioni di carbonio o inquinanti.
Le innovazioni negli iniettori di carburante sono fondamentali per accelerare la transizione verso un futuro più sostenibile. Aziende come Cummins, con il segmento di business Accelera, si stanno focalizzando su batterie, celle a combustibile a idrogeno, assali elettrici, trazione ed elettrolizzatori, dimostrando come l'evoluzione di questi componenti sia intrinsecamente legata allo sviluppo di soluzioni energetiche più pulite e efficienti.
