L'introduzione dei sistemi di filtraggio del particolato, quali il FAP (Filtres à Particules) e il DPF (Diesel Particulate Filter), ha rappresentato una pietra miliare nell'ingegneria automobilistica moderna, specialmente per i veicoli diesel come il Toyota RAV4 D-4D D-CAT del 2006. Questi dispositivi sono stati progettati per affrontare la crescente preoccupazione riguardante le emissioni di PM10, particelle sottili dannose per la salute umana. La loro integrazione nel sistema di scarico, spesso in combinazione con la marmitta catalitica, mira a ridurre drasticamente la quantità di particolato rilasciato nell'ambiente, anche tenendo conto delle particelle con dimensioni più piccole (<20nm).
La Necessità dei Filtri Antiparticolato: Comprendere il PM10
Il PM10 è una misura del diametro delle polveri, indicando particelle con un diametro inferiore o uguale a 10 micrometri. Nei motori diesel, la combustione incompleta del gasolio nella camera di combustione porta alla formazione di carbonio, la cui dimensione è quella del PM10. Queste particelle, se inalate, possono depositarsi nei bronchi e nelle vie aeree superiori, causando irritazioni e, nei casi più gravi, infezioni.
Per rispondere alle normative europee sempre più stringenti sulle emissioni, i costruttori di automobili hanno dovuto implementare soluzioni innovative. Il sistema di iniezione elettronica, in particolare, è programmato per produrre deliberatamente iniezioni di gasolio che portano alla formazione di depositi carboniosi. Questo deposito, lontano dall'essere un difetto, è intenzionalmente creato per far lavorare il filtro antiparticolato. All'interno del filtro, una serie di canali trattiene le particelle di grandi dimensioni, mentre i gas defluiscono. Quando il filtro si riempie, si innesca il processo di rigenerazione, che brucia il particolato, riducendolo a dimensioni tali da consentirne l'espulsione. Questo è il motivo per cui è fondamentale utilizzare olii motore specifici, anche se il motore è relativamente recente e gli intervalli di manutenzione rimangono quasi normali.
Filtro Antiparticolato: che cos'è, come funziona e come si rigenera
Struttura e Funzionamento dei Filtri Antiparticolato (FAP e DPF)
Sia il FAP che il DPF sono filtri meccanici, costituiti da un supporto monolitico a base di carburo di silicio poroso, che intrappolano il particolato sulle loro superfici mentre i gas di scarico attraversano le pareti porose. Essendo vere e proprie "trappole meccaniche", necessitano di una pulizia periodica, nota come rigenerazione, che consiste nel processo di combustione del particolato accumulato. Questo processo avviene in media ogni 800-1000 km, sebbene in condizioni di utilizzo gravose gli intervalli possano ridursi a meno di 400 km.
Tipologie di Sistemi Filtranti: FAP vs. DPF
Esistono due principali tipologie di sistemi filtro antiparticolato: il FAP e il DPF. La differenza cruciale tra i due risiede principalmente nella strategia di rigenerazione adottata.
Il Sistema FAP (Filtres à Particules)
Il FAP è la denominazione commerciale utilizzata principalmente dal gruppo Peugeot-Citroen (PSA). Questa tecnologia è stata tra le prime ad essere installata su vetture di produzione, come la Peugeot 607 con motore 2.2 HDI. I filtri FAP sono caratterizzati dall'uso di additivi a base di ossidi di cerio e ferro (commercialmente noto come "Eolys") per facilitare la rigenerazione.
La combustione del particolato all'interno del FAP avviene a circa 600-650°C. Tuttavia, l'additivo opportunamente miscelato al carburante permette di abbassare la soglia di rigenerazione a circa 450°C. Le moderne motorizzazioni diesel raggiungono queste temperature attraverso post-iniezioni di gasolio dopo il punto morto superiore, che bruciano sul catalizzatore ossidante posto a monte del filtro ceramico, aumentando la temperatura dei gas di scarico. La "cerina", l'additivo a base di biossido di cerio, è contenuta in un serbatoio dedicato e viene miscelata automaticamente al gasolio ad ogni rifornimento, a condizione che vengano immessi almeno 7 litri di carburante. L'ossido di cerio, fungendo da catalizzatore metallico, diminuisce il punto di infiammabilità del particolato. È importante notare che la cerina è tossica e richiede precauzioni speciali (guanti monouso e mascherina a carboni attivi) durante la manipolazione.
Il Sistema DPF (Diesel Particulate Filter)
Il DPF, a differenza del FAP, non utilizza additivi. Per innescare la rigenerazione, che avviene a temperature più elevate (600-650°C), il sistema DPF si affida a una serie di post-iniezioni di carburante che provocano post-combustioni nei collettori di scarico e nei catalizzatori ossidanti. Per agevolare ulteriormente il processo, le pareti del filtro sono rivestite con metalli nobili che agiscono da catalizzatori.
Il vantaggio principale del DPF è l'eliminazione della necessità di rifornire l'additivo, che è costoso e potenzialmente pericoloso. Tuttavia, il DPF opera a temperature di innesco della rigenerazione più alte e, a causa delle maggiori post-iniezioni richieste, può causare una diluizione dell'olio motore con il gasolio. Questo deterioramento più rapido dell'olio può ridurre la sua efficacia, specialmente in base allo stile di guida e al numero di rigenerazioni. Alla base della metodologia di rigenerazione del DPF vi è il sistema di iniezione multiple common-rail (MultiJet).
Principali Differenze e Implicazioni tra FAP e DPF
La distinzione fondamentale tra FAP e DPF è l'impiego o meno di un additivo per abbassare la temperatura di rigenerazione. Questa differenza strategica comporta anche una parziale diversificazione nella struttura del filtro. Mentre il FAP si basa sull'additivo per la combustione del particolato, il DPF presenta una leggera ricopertura della struttura con metalli nobili, simili ai catalizzatori tradizionali, per favorire l'innalzamento delle temperature e la rigenerazione.
Vantaggi del FAP:
- Bassa temperatura di rigenerazione.
- Basse contropressioni.
Svantaggi del FAP:
- Bassa durata (a causa dell'accumulo di ceneri derivanti dall'additivo).
- Complessità generale del sistema (gestione dell'additivo).
- Costi aggiuntivi per il rifornimento dell'additivo.
Vantaggi del DPF:
- Semplicità generale del sistema (assenza di additivi).
- Nessun utilizzo di additivi.
Svantaggi del DPF:
- Diluizione dell'olio motore (rischio di deterioramento accelerato).
- Alte temperature di rigenerazione.
- Possibile maggiore stress termico sui componenti.

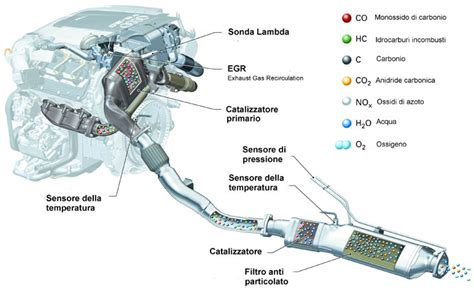

Componenti Chiave dei Sistemi DPF
La costituzione dei sistemi DPF varia a seconda della normativa EURO di omologazione del veicolo.
Configurazione Euro 4:
- Doppio catalizzatore ossidante + filtro DPF.
- 2 sensori di temperatura gas di scarico.
- 1 sensore di pressione differenziale.
- Centralina controllo motore con strategie specifiche.
- Spia DPF + messaggio visivo sul quadro strumenti.
Configurazione Euro 5:
- Singolo catalizzatore ossidante + Filtro DPF.
- 1 sensore di temperatura gas di scarico.
- 1 sensore di pressione differenziale (con due punti di misura).
- 1 sensore sonda lambda.
- Centralina controllo motore con strategie specifiche.
- Spia DPF + messaggio visivo sul quadro strumenti.
Generalmente, il DPF è posizionato centralmente sul sottoscocca nelle versioni Euro 4, mentre nei veicoli Euro 5 i monoliti sono spostati vicino al vano motore, al posto del pre-catalizzatore, che viene eliminato in questa configurazione.
Sensori di Temperatura Gas di Scarico
Questi sensori, di tipo PTC (Positive Temperature Coefficient), inviano alla centralina controllo motore il valore della temperatura dei gas di scarico. Queste informazioni sono cruciali per gestire diverse strategie di funzionamento, tra cui:
- Assicurare che la temperatura dei gas di scarico all'ingresso del filtro DPF superi i 600°C per garantire la completa combustione del particolato.
- Monitorare i limiti di sicurezza operativi.
Sensore di Pressione Differenziale
Questo è un componente fondamentale del sistema. Il sensore di pressione differenziale, tramite opportune calibrazioni, fornisce una tensione proporzionale alla differenza di pressione misurata a monte e a valle del filtro (Delta di Pressione = Pressione a monte del DPF - Pressione atmosferica). Questo segnale permette alla centralina di monitorare costantemente il livello di intasamento del DPF e di attivare le strategie di rigenerazione appropriate.
Il sensore è composto internamente da un circuito di amplificazione del segnale e da una membrana sensibile. I valori di esercizio tipici sono:
- Con motore spento e accensione inserita, in caso di pressione differenziale pari a zero, il sensore restituisce un segnale di 0,5 Volt.
- Con filtro antiparticolato intasato, che determina una pressione differenziale di 0,9 bar, il sensore restituisce un segnale di 4,1 Volt.
Per una corretta diagnosi, è consigliabile misurare con un multimetro la tensione di alimentazione, il potenziale di massa e il segnale in uscita dal sensore. In caso di malfunzionamento, si può provare a smontare le tubazioni collegate al sensore e soffiare aria compressa verso il filtro. Se l'errore persiste, o se si riscontra la presenza di condensa nerastra all'interno del sensore (picchiettandolo sul palmo della mano), è consigliabile sostituire il sensore di pressione differenziale.
Spie DPF/MIL e Messaggi sul Quadro Strumenti
La centralina controllo motore comunica lo stato del sistema di rigenerazione attraverso spie luminose e messaggi sul quadro strumenti:
- Spia DPF accesa: Indica che il sistema non riesce a rigenerare a causa del profilo di guida del cliente (percorsi brevi o frequenti spegnimenti del motore).
- Spia avaria motore (MIL - Malfunction Indicator Lamp) accesa e codice errore P1206: Indica un primo livello di intasamento del DPF, richiedendo una rigenerazione "Service" presso un centro assistenza.
- Spia avaria motore (MIL) accesa e codice errore P2002: Indica un secondo livello di intasamento, più critico.
Materiali e Configurazione Geometrica del Filtro DPF
La scelta dei materiali e la configurazione geometrica del filtro DPF sono elementi cruciali per l'efficienza e la durata del sistema. Questi aspetti devono essere attentamente valutati in termini di contropressione allo scarico, efficienza di trattenuta del particolato, facilità di rigenerazione, durata delle prestazioni e costo.
Il carburo di silicio è il materiale più comunemente utilizzato per realizzare i filtri DPF delle vetture attuali, grazie alle sue proprietà:
- Elevata efficienza di filtrazione.
- Perdita di carico ridotta.
- Buona resistenza alle sollecitazioni termiche, meccaniche e chimiche.
- Grande capacità di immagazzinamento del particolato, che limita la frequenza delle rigenerazioni.
La struttura del filtro DPF è composta da canali alternativamente ostruiti, creando una vasta superficie filtrante. Lo scopo è forzare il passaggio dei gas di scarico attraverso le pareti porose, rimuovendo meccanicamente le particelle di particolato. Dopo ogni rigenerazione, una quota di residuo solido (le ceneri) non bruciato rimane nel filtro, determinandone la vita utile. Generalmente, un filtro DPF ha una durata stimata di 250.000 km, ma questa può ridursi in base allo stile di guida, al consumo di olio motore e al numero di rigenerazioni.
La Gestione della Rigenerazione e le sue Implicazioni
La rigenerazione è un processo dinamico e complesso, controllato da sensori di pressione posti in entrata e in uscita del FAP/DPF. Con l'aumentare dell'intasamento del filtro, il differenziale di pressione aumenta, finché la centralina di gestione elettronica non rileva il valore limite che innesca la rigenerazione. Questo processo dovrebbe avvenire, a seconda delle condizioni di utilizzo, ogni 300-1000 km (o ogni 10-15 ore di funzionamento), preferibilmente su percorsi extraurbani a velocità di almeno 90 km/h per un periodo di circa 10-20 minuti.
È un errore comune pensare che il particolato venga totalmente eliminato durante la rigenerazione. In realtà, il processo di combustione riduce le dimensioni delle particelle a circa 1.5-3.5 micron (nanoparticelle), che vengono poi espulse dallo scarico. La quantità di polveri misurabile dagli strumenti attuali viene solo parzialmente ridotta.
L'aumento di temperatura necessario alla combustione del particolato all'interno del filtro è ottenuto rendendo più caldi i gas di scarico. Nelle marce in città, la temperatura dei gas di scarico è tipicamente di soli 150°C. Per innalzarla, il sistema prolunga la combustione del gasolio ben oltre il punto morto superiore del pistone tramite una o due post-iniezioni. In alcuni casi, si può bypassare l'intercooler per ottenere aria più calda nella camera di combustione. Questi accorgimenti, sebbene necessari, comportano un aumento del consumo di carburante (che in certi casi può raddoppiare durante la fase di rigenerazione) e un lieve calo di prestazioni, seppur limitati alla durata della rigenerazione. Tali controindicazioni non possono essere trascurate nel quadro complessivo dei costi di gestione del veicolo, considerando la notevole frequenza media prevista per la rigenerazione del filtro antiparticolato.
Il D-CAT e il D-4D: Specificità dei Motori Toyota
Nel contesto del Toyota RAV4 del 2006, è importante distinguere tra i motori D-CAT e D-4D. Il sistema D-CAT (Diesel Clean Advanced Technology) di Toyota è una tecnologia più sofisticata che include un catalizzatore di riduzione NOx (LNX) oltre al filtro antiparticolato. Questo sistema è progettato per abbattere sia il particolato che gli ossidi di azoto (NOx).
Il catalizzatore LNX cattura gli NOx durante le combustioni a miscela relativamente magra del motore diesel. Una volta che la superficie catalitica è satura di NOx, il sistema inietta ritmicamente piccole dosi di gasolio per produrre brevi condizioni di miscela ricca. Questa microiniezione, insieme all'alta temperatura, attiva il processo catalitico, rilasciando NO2, CO2 e H2O e svuotando i siti di cattura degli NOx. Fortunatamente, sembra che la centralina non preveda un errore da eccesso di NOx nello scarico, ma solo una verifica della pervietà della conduttura di ricircolo che alimenta l'EGR.
Molti utenti del RAV4 con motore D-CAT automatico hanno riportato un funzionamento impeccabile del sistema, anche con un utilizzo prevalentemente cittadino, evidenziando come, in questi casi, il filtro antiparticolato sia praticamente impercettibile. Questo suggerisce un'efficace integrazione delle tecnologie di gestione motore e cambio automatico. La questione se il D-CAT da 150 CV automatico sia una versione depotenziata del 177 CV, o una scelta dettata da questioni di omologazione Euro 5, è stata oggetto di discussione. È possibile che la scelta del D-CAT in combinazione con il cambio automatico sia legata a esigenze di mercato in diversi paesi o a considerazioni di economia di scala.

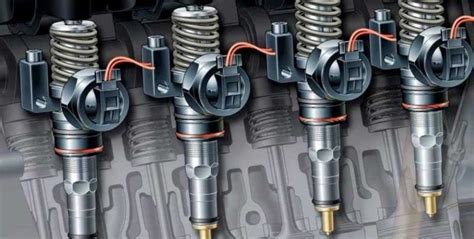

Gli iniettori piezoelettrici, presenti in alcune configurazioni, contribuiscono significativamente alla riduzione delle emissioni e dei consumi. La loro maggior reattività e precisione nell'apertura/chiusura (tempi in millisecondi) consentono un controllo più fine dell'iniezione, migliorando l'efficienza della combustione. Tuttavia, la complessità di questi sistemi, inclusi iniettori, turbina e filtro antiparticolato, può portare a costi di riparazione elevati in caso di guasti.
Problematiche Comuni e Soluzioni Alternative (Discussioni e Controversie)

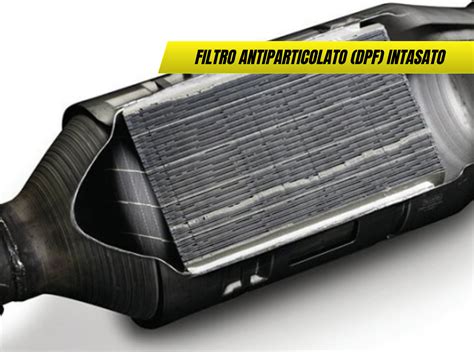

Nonostante i benefici ambientali, i filtri antiparticolato possono presentare alcune problematiche. Molti proprietari di veicoli con FAP/DPF lamentano intasamenti frequenti, specialmente con uno stile di guida che prevede molti percorsi brevi o cittadini, non permettendo al filtro di raggiungere la temperatura necessaria per la rigenerazione. Questo può portare all'accensione di spie e, in casi estremi, alla modalità "recovery" del veicolo.
In tali situazioni, i meccanici spesso propongono due soluzioni: la pulizia o la sostituzione. La pulizia, che può essere effettuata attraverso un lungo giro in auto con il motore a regime elevato per favorire la rigenerazione, a volte non è sufficiente. La sostituzione del filtro, invece, può essere estremamente costosa (anche 1600€ o più), data la posizione spesso scomoda del componente.
Parallelamente, sono emerse discussioni e "modifiche" alternative per affrontare i problemi di intasamento e i costi associati. Alcuni utenti hanno sperimentato soluzioni come l'installazione di una resistenza al posto del sensore di temperatura del DPF, simulando una temperatura costante per impedire alla centralina di avviare le rigenerazioni. Altri hanno tentato di forare il DPF o di rimuovere completamente il monolita, utilizzando emulatori per ingannare la centralina riguardo ai valori di pressione differenziale.
Tuttavia, queste modifiche sollevano seri problemi legali e ambientali. I centri di revisione sono sempre più attrezzati con sistemi per verificare la presenza e l'efficienza del filtro antiparticolato. In molte città, vengono effettuati controlli con sonde lambda portatili che rilevano i valori di particolato. La rimozione o la manomissione del filtro antiparticolato può comportare il fermo del veicolo, il ritiro della carta di circolazione e multe salate (anche 1500 euro).
A livello di salute, è importante considerare che la riduzione del diametro delle particelle a PM7 o PM8 (che possono fuoriuscire dal filtro modificato) non risolve il problema delle emissioni nocive. Anzi, queste particelle più piccole, che in precedenza trattenevano al loro interno metalli pesanti (Bario, Magnesio, Manganese, Cromo, Ferro), ora possono raggiungere gli alveoli polmonari e combinarsi con il sangue, causando danni irreversibili all'organismo. Perciò, pur potendo sembrare una soluzione temporanea a problemi di gestione, le modifiche ai sistemi antiparticolato comportano rischi significativi sia legali che per la salute pubblica.
