L'Iniettore Moto: Dal Carburatore all'Elettronica di Precisione

L'evoluzione tecnologica ha trasformato radicalmente il modo in cui i motori delle motociclette vengono alimentati. Se un tempo il carburatore regnava sovrano, oggi il sistema di iniezione elettronica rappresenta lo standard, offrendo prestazioni superiori, maggiore efficienza e un ridotto impatto ambientale. Questa transizione ha portato alla ribalta un componente cruciale: l'iniettore moto.

L'Era del Carburatore: Un Raffinato Meccanismo del Passato

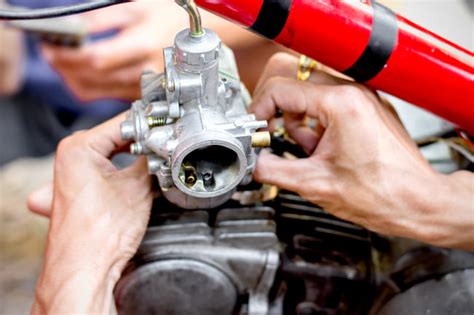

Prima dell'avvento dell'iniezione elettronica, il carburatore era il cuore del sistema di alimentazione. Si trattava di un congegno meccanico ingegnoso, progettato per miscelare aria e benzina nella proporzione corretta per alimentare il motore. Oltre a questo compito primario, il carburatore aveva anche la funzione di polverizzare il carburante e, cosa più complessa, di variare la quantità di benzina miscelata con l'aria in base alle condizioni operative del motore: dall'avviamento al minimo, fino alle fasi di accelerazione, decelerazione e massima potenza. Nonostante gli ultimi modelli di carburatori riuscissero a garantire un'erogazione dei motori pastosissima e lineare, il loro destino era segnato.

Perché il Carburatore è Stato Abbandonato

La principale ragione che ha portato al pensionamento del carburatore è stata la sua intrinseca incapacità di adattare i settaggi di base alle mutevoli esigenze del motore, soprattutto in relazione alle sempre più stringenti normative antinquinamento. Il passaggio a standard come l'Euro 3 ha reso indispensabile l'abbandono dei carburatori, spingendo verso l'adozione di sistemi di iniezione elettronica. Questo cambiamento ha significato anche l'introduzione del sistema ride-by-wire, che affida all'elettronica la gestione dell'apertura del gas, ulteriormente finalizzato al rispetto dei limiti delle emissioni inquinanti. Di conseguenza, termini come "getti del minimo e del massimo" sono stati sostituiti da concetti quali "iniettori", "tempi di iniezione", "mappature" e "by-pass".

Il Corpo Farfallato: Il Nuovo Centro di Controllo dell'Aria

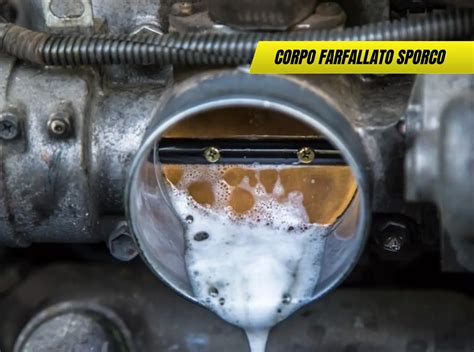

Con l'avvento dell'iniezione elettronica, il "corpo farfallato" ha assunto il ruolo centrale precedentemente occupato dal carburatore. Questo componente gestisce esclusivamente il flusso d'aria verso il motore. La sua funzione è quella di regolare la quantità d'aria che entra nei cilindri, mentre la quantità di carburante da iniettare viene gestita elettronicamente. Nei moderni sistemi, anche l'apertura della valvola a farfalla è spesso controllata elettronicamente, in un sistema noto come ride-by-wire, per ottimizzare la risposta del motore e le emissioni.

L'Iniezione Elettronica: Complessità e Vantaggi

Il sistema di iniezione elettronica offre un vantaggio fondamentale: la capacità di fornire una risposta istantanea e perfettamente adattata a qualsiasi condizione dinamica, ambientale e di carico del motore. Questo si traduce in un'erogazione più precisa, un miglior rendimento e, soprattutto, emissioni inquinanti significativamente inferiori rispetto ai sistemi a carburatore.

Nei motori a iniezione indiretta, il carburante viene iniettato sotto forma di spray direttamente nei condotti di aspirazione, dove si miscela con l'aria prima di entrare nella camera di combustione. Il momento e la durata dell'iniezione sono controllati elettronicamente da una centralina (ECU - Engine Control Unit), che si avvale di una moltitudine di sensori per raccogliere dati in tempo reale sui parametri operativi del motore.

Sebbene lo sviluppo e la messa a punto dei sistemi di iniezione elettronica siano stati complessi, oggi offrono una notevole duttilità d'uso. La possibilità di modificare tutti i parametri semplicemente collegando un computer alla moto rende la personalizzazione e la diagnostica estremamente efficienti.

Il Funzionamento dell'Iniettore Moto

Il sistema di iniezione elettronica si basa su alcuni componenti chiave:

• Pompa del Carburante: Solitamente situata all'interno del serbatoio, preleva la benzina e la invia agli iniettori a una pressione costante. Per mantenere questa pressione, la pompa è dotata di un regolatore di pressione.
• Iniettori: Questi sono i veri e propri "polmoni" del sistema, responsabili dell'erogazione del carburante. Sono posizionati sul corpo farfallato e la quantità di benzina che erogano per ogni ciclo viene variata semplicemente modificando il tempo di apertura, su comando della centralina. Esistono diversi tipi di iniettori, con sedi cilindriche o sferiche. Quest'ultimi, grazie a più fori d'uscita, possono direzionare il flusso dello spray, un aspetto utile dato che gli iniettori sono spesso montati obliquamente sul corpo farfallato.
• Centralina (ECU): Il "cervello" del sistema. Analizza i dati provenienti dai vari sensori e decide con precisione quando e quanto carburante iniettare.

L'iniezione avviene a valle delle valvole a farfalla, che gestiscono esclusivamente il passaggio dell'aria. L'unica eccezione è al minimo, quando le farfalle sono chiuse e l'aria viene gestita da un circuito di by-pass controllato dalla valvola dello starter (automatica o manuale).

Per stabilizzare la depressione/pressione nei condotti di aspirazione, specialmente a bassi regimi e carichi, è presente una specifica valvola parzializzatrice nell'airbox.

Mappature e Sensori: L'Intelligenza Dietro l'Iniezione

La quantità di carburante iniettata è determinata dalla centralina seguendo uno specifico programma, definito "mappatura". Queste mappature possono prevedere tempi di apertura degli iniettori differenti tra le bancate dei cilindri (nei motori a V) o tra cilindri esterni e interni (nei motori in linea). Sistemi più sofisticati sono in grado di variare i tempi di apertura degli iniettori elaborando numerosi parametri, tra cui:

• Temperatura esterna dell'aria
• Grado di umidità
• Temperatura del liquido refrigerante
• Pressione atmosferica

Questi dati provengono da una rete di sensori che forniscono alla centralina le informazioni necessarie per ottimizzare il funzionamento del motore in ogni condizione. I sensori si dividono in primari (di riferimento per le mappe base) e di correzione (che affinano l'iniezione in base a condizioni variabili).

L'Universo dei Sensori

L'accurato funzionamento del sistema di iniezione elettronica è reso possibile da una vasta gamma di sensori, ognuno con un ruolo specifico nel monitorare le condizioni del motore e dell'ambiente circostante. La loro corretta lettura è fondamentale per la centralina (ECU) al fine di calcolare la miscela aria-carburante ottimale e gestire i tempi di iniezione.

Tra i sensori più comuni troviamo:

• Sensore di Posizione dell'Acceleratore (TPS - Throttle Position Sensor): Comunica alla centralina l'angolo di apertura della farfalla, indicando quanto il pilota sta richiedendo potenza.
• Sensore di Temperatura del Liquido Refrigerante (ECT - Engine Coolant Temperature Sensor): Misura la temperatura del motore. Un motore freddo richiede una miscela più ricca di carburante rispetto a uno caldo.
• Sensore di Pressione Atmosferica (MAP - Manifold Absolute Pressure Sensor) o Sensore di Pressione del Collettore di Aspirazione: Misura la pressione (o depressione) nel collettore di aspirazione, fornendo indicazioni sul carico del motore.
• Sensore di Ossigeno (Sonda Lambda): Situato nel sistema di scarico, misura la quantità di ossigeno presente nei gas di scarico. Questo dato permette alla centralina di valutare se la combustione è troppo ricca o troppo magra e di apportare le correzioni necessarie per ottimizzare l'efficienza e ridurre le emissioni.
• Sensore di Temperatura dell'Aria in Aspirazione (IAT - Intake Air Temperature Sensor): Misura la temperatura dell'aria che entra nel motore. L'aria più fredda è più densa e richiede una maggiore quantità di carburante.
• Sensore di Giri Motore (CKP - Crankshaft Position Sensor) e Sensore di Fase (CMP - Camshaft Position Sensor): Questi sensori sono fondamentali per la centralina per determinare la posizione dell'albero motore e dell'albero a camme, sincronizzando così l'iniezione con le fasi di aspirazione e scarico.

Un malfunzionamento di uno di questi sensori può portare a una serie di problemi, dall'aumento dei consumi alla perdita di potenza, fino a un funzionamento irregolare del motore. La diagnostica elettronica, tramite la connessione di un computer alla centralina, permette di identificare rapidamente eventuali errori registrati dai sensori.

L'Iniettore: Anatomia e Funzionamento Dettagliato

L'iniettore di carburante è un componente critico in un motore motociclistico, svolgendo un ruolo fondamentale nel funzionamento efficiente e regolare del veicolo. Sostituisce il carburatore tradizionale nei moderni motori, offrendo un controllo più preciso sul composto di carburante.

Le parti principali di un iniettore di carburante includono:

• Corpo dell'Iniettore: Il corpo principale che ospita gli altri componenti interni.
• Ugello (o Orifizio di Iniezione): Il punto attraverso cui il carburante viene spruzzato nella camera di combustione del motore. Il design dell'ugello è cruciale per un'adeguata atomizzazione del carburante, rompendo il carburante in minuscole goccioline che si mescolano più facilmente con l'aria in arrivo.
• Solenoide: Una bobina elettromagnetica che controlla l'apertura e la chiusura dell'iniettore.
• Ago dell'Iniettore: Un componente mobile che si muove all'interno del sedile dell'iniettore.
• Sedile dell'Iniettore: Una superficie di tenuta all'interno del corpo dell'iniettore dove l'ago si posiziona quando è chiuso.
• Connettore Elettrico: Il punto di connessione elettrica tra l'iniettore e l'ECU del motore.
• Filtro del Carburante Integrato (in alcuni modelli): Previene l'ingresso di impurità nel sistema di alimentazione del motore.

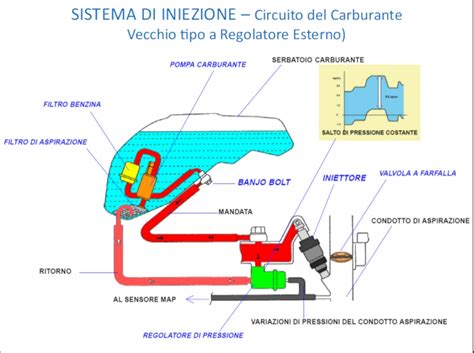

Il processo di iniezione elettronica inizia con la pompa del carburante che preleva la benzina dal serbatoio e la invia, pressurizzata, alla guida del carburante. L'ECU, monitorando costantemente i vari sensori, determina la quantità appropriata di carburante. Quando l'ECU invia un segnale elettrico al solenoide dell'iniettore, questo crea un campo magnetico che tira uno stantuffo all'interno dell'iniettore, aprendo l'ugello. Il carburante viene così spruzzato nella camera di combustione. Dopo che la quantità predeterminata di carburante è stata iniettata, l'ECU interrompe il segnale elettrico, il campo magnetico scompare e una molla riporta lo stantuffo nella sua posizione originale, chiudendo l'ugello.

Vantaggi dell'Iniezione Elettronica

Un iniettore di carburante correttamente funzionante è essenziale per le prestazioni complessive di un motore motociclistico. I principali vantaggi includono:

• Controllo Preciso del Carburante: La miscela aria-carburante è ottimizzata, garantendo che il motore utilizzi solo la quantità di carburante necessaria.
• Maggiore Potenza ed Efficienza: Una nebbia fine di carburante e aria brucia in modo più efficiente, con conseguente produzione di maggiore potenza e una migliore efficienza del carburante.
• Combustione Completa e Riduzione delle Emissioni: Una miscela aria-carburante ottimale garantisce una combustione completa, riducendo la quantità di combustibile incombusto e le emissioni dannose come monossido di carbonio, idrocarburi e ossidi di azoto.
• Funzionamento del Motore più Fluido: Un iniettore che funziona correttamente fornisce una fornitura costante di carburante, portando a un funzionamento del motore più fluido e regolare.

Possibili Problemi agli Iniettori

Nel tempo, gli iniettori possono essere soggetti a intasamenti dovuti a sporcizia, detriti o depositi dal carburante. Questo può limitare il flusso di carburante, portando a scarse prestazioni del motore, riduzione dell'efficienza del carburante e aumento delle emissioni.

Altri problemi possono includere:

• Iniettore che Perde: Può far gocciolare carburante nella camera di combustione o nel vano motore, causando spreco di carburante e potenziali pericoli di incendio.
• Cablaggio Difettoso o Solenoide Malfunzionante: Possono impedire all'iniettore di aprire o chiudere correttamente.

La manutenzione regolare e l'utilizzo di carburante di buona qualità sono essenziali per garantire il corretto funzionamento degli iniettori nel tempo.

L'Evoluzione verso l'Iniezione Indiretta e Diretta

La maggior parte delle motociclette moderne utilizza un sistema di iniezione indiretta, dove il carburante viene iniettato nei condotti di aspirazione. Tuttavia, in alcuni motori ad alte prestazioni o specifici, si può trovare anche l'iniezione diretta, dove il carburante viene iniettato direttamente nella camera di combustione. Questo approccio offre ulteriori vantaggi in termini di efficienza e controllo della combustione, ma presenta anche sfide tecnologiche maggiori.

Conclusione Provvisoria

Il sistema di iniezione elettronica, con l'iniettore moto come suo componente centrale, rappresenta un salto tecnologico in avanti rispetto al carburatore. Offre un controllo senza precedenti sulla gestione del motore, traducendosi in prestazioni superiori, maggiore efficienza e un minore impatto ambientale. La comprensione del suo funzionamento è fondamentale per ogni appassionato di motociclismo e per i meccanici che si occupano della manutenzione di questi affascinanti mezzi.
