Power over Ethernet: Iniettori e Switch per Reti Avanzate, Soluzioni Vodafone e Oltre

Nell'era della connettività ubiqua, dove la videosorveglianza intelligente, le comunicazioni vocali avanzate (VoIP) e l'Internet delle Cose (IoT) si integrano sempre più nelle infrastrutture professionali e domestiche, la gestione dell'alimentazione dei dispositivi di rete assume un ruolo cruciale. Spesso, l'implementazione di nuove tecnologie o l'espansione di reti esistenti si imbatte nella limitazione della disponibilità di prese elettriche in punti strategici, o nella necessità di ridurre la complessità e i costi del cablaggio. In questo scenario, le tecnologie Power over Ethernet (PoE) emergono come soluzioni eleganti e funzionali. Al centro di queste soluzioni si trovano gli iniettori PoE e gli switch PoE, strumenti indispensabili per garantire alimentazione e dati attraverso un unico cavo Ethernet.

La Tecnologia Power over Ethernet (PoE): Fondamenti e Standard

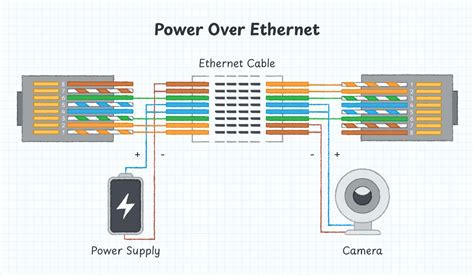

Il concetto di Power over Ethernet (PoE) rivoluziona il modo in cui i dispositivi di rete vengono alimentati, consentendo la trasmissione simultanea di dati ed energia elettrica attraverso lo stesso cavo Ethernet a doppino intrecciato. Questa tecnologia, definita principalmente da standard sviluppati dall'Institute of Electrical and Electronics Engineers (IEEE), come IEEE 802.3af, IEEE 802.3at (PoE+) e IEEE 802.3bt (PoE++), semplifica notevolmente l'installazione e riduce i costi operativi.

In una struttura che adotta la tecnologia PoE, si identificano due componenti fondamentali: il Power Source Equipment (PSE), ovvero l'apparecchiatura che eroga l'alimentazione, e il Powered Device (PD), il dispositivo finale che riceve l'energia attraverso il cavo Ethernet. Questa architettura offre molteplici vantaggi: innanzitutto, permette di posizionare i dispositivi alimentati in luoghi dove una presa di corrente tradizionale non è facilmente accessibile o addirittura assente, come soffitti, pareti esterne, pali della luce o chioschi informativi. In secondo luogo, riduce significativamente il numero di cavi necessari per collegare e alimentare i vari apparecchi, snellendo l'installazione, la gestione e la manutenzione del cablaggio. Inoltre, il sistema PoE facilita l'espansione della rete, consentendo di aggiungere nuovi dispositivi alimentati senza la necessità di installare linee di alimentazione elettrica aggiuntive.

La distanza standard teorica coperta da un collegamento PoE è di circa 100 metri su cavi Ethernet di categoria adeguata (come Cat 5e o Cat 6), sebbene in contesti reali possano manifestarsi interferenze o interruzioni che richiedono un'attenta progettazione del cablaggio. La quantità di energia erogata varia in base allo standard:

• IEEE 802.3af (PoE): Fornisce fino a 15,4 W per porta (circa 12,95 W effettivi disponibili per il dispositivo).
• IEEE 802.3at (PoE+): Aumenta la potenza erogabile fino a 30 W per porta (circa 25.5 W effettivi).
• IEEE 802.3bt (PoE++ / 4PPoE): La più recente evoluzione, che può erogare fino a 60 W (Tipo 3) o 90 W (Tipo 4) per porta, utilizzando tutti e quattro le coppie di fili nel cavo Ethernet per una maggiore efficienza e capacità di alimentazione di dispositivi ad alto consumo.

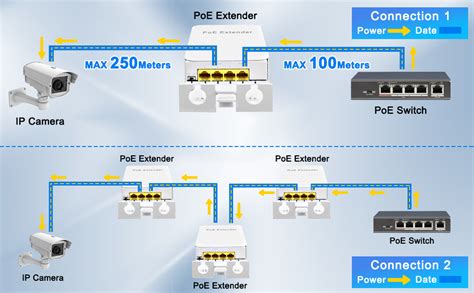

Iniettori PoE vs. Switch PoE: Quale Soluzione Scegliere?

Quando si tratta di implementare o espandere una rete con funzionalità PoE, ci si imbatte in due principali tipologie di apparecchiature: gli iniettori PoE e gli switch PoE. La scelta tra i due dipende principalmente dall'infrastruttura di rete esistente e dalle esigenze specifiche dell'installazione.

Uno switch PoE è uno switch di rete che integra nativamente la capacità di erogare alimentazione ai dispositivi connessi. In pratica, stabilisce una connessione di rete che fornisce sia dati che elettricità ai dispositivi alimentati (PD) attraverso lo stesso cavo Ethernet. Uno switch PoE può essere considerato una forma di PSE (Power Sourcing Equipment) che gestisce sia il traffico dati che l'alimentazione. Il vantaggio principale di uno switch PoE è la sua capacità di trasmettere alimentazione e rete attraverso lo stesso cavo, richiedendo un solo cavo per ciascun dispositivo. Questo è particolarmente utile quando lo spazio è limitato o quando la presenza di molti cavi rende la gestione complicata. Gli switch PoE sono ideali per realizzare connessioni in luoghi difficili da raggiungere per l'alimentazione, come access point wireless e telecamere IP. Inoltre, offrono spesso funzionalità avanzate come il monitoraggio remoto del sistema e la possibilità di spegnere completamente i dispositivi durante i periodi di inattività, migliorando l'efficienza energetica e la manutenibilità.

Un iniettore PoE, noto anche come "midspan" o adattatore PoE, è un dispositivo dedicato che serve ad aggiungere la funzionalità PoE a una connessione di rete che originariamente non la supporta. In altre parole, permette di "iniettare" alimentazione su un cavo Ethernet che proviene da uno switch non-PoE. Il principio di funzionamento è semplice: l'iniettore PoE riceve l'alimentazione da una fonte di corrente AC o DC e la combina con i dati provenienti da uno switch non-PoE, inviandoli poi al dispositivo finale tramite un singolo cavo Ethernet.

L'utilizzo di un iniettore PoE è una soluzione particolarmente efficace ed economica quando si desidera integrare dispositivi PoE in un'infrastruttura di rete esistente che dispone già di switch legacy non-PoE. Invece di sostituire l'intero switch, si può semplicemente installare un iniettore PoE per ogni dispositivo che necessita di alimentazione. Questo approccio non solo preserva l'investimento in apparecchiature esistenti, ma riduce anche i tempi e i costi di installazione. L'installazione pratica di un iniettore PoE è estremamente semplice: è sufficiente collegarlo a un endpoint PoE (ad esempio, una telecamera IP) e a una porta dello switch Ethernet non-PoE per creare un collegamento PoE funzionante.

Tipologie di Iniettori PoE e Caratteristiche Tecniche

Il mercato offre una vasta gamma di iniettori PoE, progettati per soddisfare diverse esigenze di integrazione e installazione. La selezione del prodotto più adatto richiede un'attenta valutazione di parametri tecnici specifici.

Tipologie di Iniettori PoE a Catalogo:

• Modelli a 1 porta: Sono la soluzione ideale per installazioni singole, perfetti per alimentare un singolo dispositivo come una telecamera esterna, un punto d'accesso Wi-Fi isolato o un telefono VoIP in un ufficio.
• Iniettori a 2-4 porte: Progettati per micro-reti o installazioni che richiedono l'alimentazione di più dispositivi da un unico punto, offrono una maggiore densità di connessione.
• Versioni Gigabit (10/100/1000Base-T): Essenziali per garantire una trasmissione dati ad alta velocità senza creare colli di bottiglia, sono fondamentali per applicazioni che richiedono larghezza di banda elevata, come la videosorveglianza ad alta definizione o la trasmissione di dati complessi.
• Dispositivi con uscita Pass-Through: Alcuni iniettori offrono una porta dati aggiuntiva che consente il passaggio del segnale dati non alimentato verso un secondo switch o dispositivo, aumentando la flessibilità di configurazione della rete.

Caratteristiche Tecniche e Specifiche Operative:La selezione dell'iniettore PoE corretto richiede attenzione a parametri precisi per garantire compatibilità e prestazioni ottimali:

• Standard PoE: È fondamentale verificare la compatibilità con gli standard IEEE pertinenti. Gli iniettori possono supportare IEEE 802.3af (15,4 W), IEEE 802.3at (30 W) o IEEE 802.3bt (60-90 W), a seconda della potenza richiesta dai dispositivi da alimentare.
• Potenza di Uscita: Tutti gli iniettori PoE di alta qualità supportano un'alimentazione fino a 60 W (PoE++), con efficienze energetiche che possono raggiungere l'84%.
• Affidabilità e Durata: Parametri come il Mean Time Between Failures (MTBF) sono indicatori chiave di affidabilità. Molti iniettori vantano un MTBF di 30.000 ore, garantendo un funzionamento prolungato e stabile. Sono inoltre dotati di protezioni integrate contro cortocircuito, sovraccarico e surriscaldamento.
• Range di Temperatura Operativa: Per applicazioni in ambienti difficili o esterni, è cruciale scegliere iniettori con un ampio intervallo di temperatura operativa, garantito da -40 °C a +85 °C, assicurando la continuità operativa in condizioni ambientali estreme.
• Tipo di Montaggio: Le opzioni includono montaggio su guida DIN (ideale per quadri elettrici e armadi rack), montaggio a parete o configurazioni desktop, offrendo flessibilità per l'integrazione in diverse tipologie di installazioni.
• Dimensioni e Peso: Le dimensioni variano tipicamente da 25,4 mm a 84 mm di larghezza, con pesi che vanno da 100 g a 0,77 kg, permettendo un'installazione discreta e comoda anche in spazi ristretti.
• Distanza di Trasmissione: È sempre necessario verificare la distanza massima di trasmissione supportata, che solitamente raggiunge i 100 metri su cavi Cat 5e/6, e considerare l'assenza di interferenze con altri cavi presenti negli stessi condotti.

Ambiti di Utilizzo e Contestualizzazione Professionale

Gli iniettori e gli switch PoE hanno trovato ampia adozione in una moltitudine di settori e contesti professionali, dimostrando la loro versatilità e indispensabilità nelle moderne infrastrutture di rete.

Ambiti di Utilizzo Principali:

• Videosorveglianza: Le telecamere IP, sia per interni che per esterni, sono tra i dispositivi più comuni alimentati tramite PoE. L'iniettore PoE risolve il problema dell'alimentazione in aree remote, pareti esterne, soffitti o pali della luce dove l'accesso a una presa elettrica sarebbe costoso o impraticabile. Consentono di installare telecamere in posizioni strategiche per una copertura di sicurezza ottimale senza la necessità di cablaggi elettrici separati.
• Reti Aziendali: Nei moderni uffici, gli iniettori e gli switch PoE sono fondamentali per alimentare punti d'accesso Wi-Fi (Access Point), telefoni VoIP (Voice over IP) e sensori IoT. Questo permette di estendere la copertura wireless in modo efficiente, di dotare le postazioni di lavoro di telefonia avanzata e di integrare una miriade di dispositivi intelligenti per la gestione degli ambienti, il tutto con un cablaggio semplificato.
• Smart Building e Domotica: L'integrazione di sistemi di controllo accessi, lettori di badge, termostati intelligenti, sensori ambientali e sistemi di gestione degli edifici (BMS - Building Management Systems) beneficia enormemente della tecnologia PoE. La capacità di alimentare questi dispositivi in punti specifici, spesso integrati nell'arredamento o nelle strutture, semplifica l'installazione e la manutenzione.
• Infrastrutture Pubbliche: Totem informativi interattivi, display digitali in aree pubbliche, stazioni di ricarica per piccoli dispositivi e segnaletica digitale traggono vantaggio dall'alimentazione PoE per la loro installazione flessibile e la riduzione dei costi di cablaggio.

La capacità di eliminare cablaggi separati per l'alimentazione non solo riduce i costi iniziali di installazione, ma semplifica drasticamente la manutenzione e migliora l'affidabilità complessiva del sistema. Per sistemi con requisiti di alimentazione non standard o che superano le capacità PoE, è sempre possibile valutare l'utilizzo di alimentatori CA-CC dedicati, disponibili in versioni universali o specifiche per determinati carichi.

Implementazioni Avanzate e Sistemi Integrati: L'Ecosistema UniFi

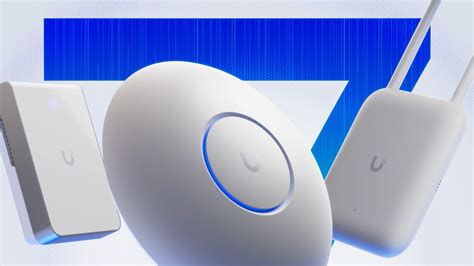

L'ecosistema UniFi, sviluppato da Ubiquiti Networks, rappresenta un esempio eccellente di come switch e access point PoE possano essere integrati in una soluzione di gestione di rete centralizzata e scalabile. L'approccio UniFi mira a offrire un'esperienza di gestione unificata per router, switch e access point, centralizzando configurazione, log e dati storici tramite un software chiamato UniFi Controller.

Gestione Centralizzata con UniFi Controller:Il UniFi Controller può essere installato su diverse piattaforme, tra cui una Raspberry Pi (con alcune limitazioni per modelli più vecchi), un server Debian in macchina virtuale, o servizi cloud come Amazon o Azure. L'installazione del software permette di configurare la rete, gestire i dispositivi e monitorare il traffico. Il controller supporta sia versioni stabili (stable) che di test (testing), offrendo flessibilità tra stabilità e accesso alle funzionalità più recenti.

Le configurazioni di rete, come la creazione di VLAN (Virtual Local Area Network) per segmentare il traffico, vengono gestite direttamente dal controller. Ad esempio, è possibile creare una rete "Corporate" con un intervallo IP predefinito (es. 192.168.1.1/24) o personalizzato per motivi di sicurezza. La comunicazione tra controller e dispositivi UniFi è cruciale: se il controller non opera nella stessa sottorete di base dei dispositivi (tipicamente 192.168.1.x/24 per default), potrebbe esserci un problema di "pending adoption", dove i dispositivi sono fisicamente connessi ma non riescono a stabilire la connessione completa con il controller.

Configurazione e Adozione dei Dispositivi:L'adozione di un nuovo dispositivo UniFi (USG, US, UAP) avviene tramite la sezione "Dispositivi" nel controller. Una volta connesso alla rete e alimentato, il dispositivo apparirà con lo stato "pending adoption". Premendo il tasto "adopt", questo passerà allo stato "connected" dopo un processo di configurazione. Problemi comuni in fase di adozione sono spesso legati a conflitti di indirizzamento IP o alla mancata raggiungibilità del controller.

Funzionalità Avanzate e Scelta Hardware:L'ecosistema UniFi offre una vasta gamma di switch (serie US) e access point (serie UAP). Sebbene gli switch UniFi siano apprezzati per la semplificazione della gestione di rete, è importante notare che alcuni modelli, specialmente quelli di generazioni precedenti o specifici per montaggio rack, potrebbero avere limitazioni, come l'assenza di porte SFP+ ad alta velocità nei modelli Gen1. L'introduzione degli switch Pro Gen2 ha migliorato la situazione, ma il loro costo può essere elevato rispetto ad alternative di mercato.

Per chi necessita di soluzioni di rete più avanzate o con specifiche particolari, esistono alternative valide. Ad esempio, per switch con porte 10GbE a prezzi più competitivi, si possono considerare marchi come TP-Link, Zyxel o Mikrotik. Per applicazioni domestiche che non richiedono la gestione centralizzata di decine di AP o telecamere, uno switch UniFi potrebbe essere eccessivo; in questi casi, soluzioni più mirate come i router UDM (UniFi Dream Machine) o UDM-Pro, che integrano gateway, switch e controller, possono essere più adatte.

La scelta dell'Access Point (AP) è altrettanto cruciale. Modelli come l'UAP-AC-FlexHD o i modelli più recenti offrono un buon equilibrio tra prestazioni e costo. Le versioni "In-Wall" (IW) sono progettate per installazioni discrete in ambienti specifici (uffici, hotel) dove è necessario fornire copertura in una singola stanza e porte Ethernet aggiuntive, piuttosto che coprire ampie superfici. La loro portata è generalmente inferiore rispetto agli AP da soffitto o a parete tradizionali, ma risolvono problemi di densità di dispositivi in aree circoscritte.

Considerazioni sulla Copertura Wireless:Un singolo Access Point UniFi (UAP) ha una copertura media di 80-100 mq. L'installazione di troppi AP nella stessa area può portare a interferenze reciproche, un fenomeno noto come "parlare l'uno sopra l'altro". La soluzione, sebbene controintuitiva, è spesso quella di abbassare la potenza di trasmissione degli AP da "auto" o "high" a "medium" per ottimizzare la coesistenza e ridurre le interferenze. La pianificazione della copertura wireless, specialmente in edifici con muri spessi o materiali isolanti, richiede un'analisi attenta della disposizione degli AP e delle loro caratteristiche di irradiazione, spesso supportata da strumenti di scansione RF disponibili nel controller.

I dispositivi UniFi utilizzano due tecnologie PoE: Passive 24V (il sistema più vecchio) e PoE/PoE+ (lo standard IEEE). È importante verificare quale tipo di alimentazione richiedono gli AP e assicurarsi che lo switch o l'iniettore PoE scelto sia compatibile. Ad esempio, alcuni vecchi AP UniFi richiedevano l'alimentazione a 24V passiva, fornita solo da specifici switch UniFi (come l'US-8-150W).

Vantaggi Chiave dell'Utilizzo di Iniettori e Switch PoE

L'adozione di soluzioni basate su Power over Ethernet, sia tramite iniettori che switch dedicati, offre una serie di vantaggi tangibili per professionisti e aziende:

1. Riduzione dei Costi di Installazione: Eliminando la necessità di cablaggi elettrici separati e l'installazione di prese di corrente aggiuntive in ogni punto di installazione dei dispositivi, si riducono notevolmente i tempi e i costi associati all'intervento di elettricisti qualificati.
2. Semplificazione del Cablaggio: Un unico cavo Ethernet gestisce sia la trasmissione dati che l'alimentazione, riducendo l'ingombro dei cavi, semplificando il routing e migliorando l'estetica degli ambienti.
3. Flessibilità di Posizionamento: I dispositivi PoE possono essere installati ovunque sia presente un cavo Ethernet, indipendentemente dalla vicinanza a una presa elettrica. Questo è fondamentale per l'installazione ottimale di telecamere di sorveglianza, access point Wi-Fi e altri dispositivi IoT in posizioni strategiche.
4. Affidabilità e Continuità Operativa: Molti iniettori e switch PoE sono progettati per operare in condizioni ambientali difficili e sono dotati di protezioni contro sovraccarichi e cortocircuiti. Inoltre, l'integrazione con sistemi di alimentazione ininterrotta (UPS) garantisce la continuità operativa anche in caso di black-out, alimentando telecamere, gateway e altri dispositivi critici.
5. Manutenzione Semplificata: La gestione centralizzata e la diagnostica remota, specialmente in sistemi come UniFi, permettono di monitorare, aggiornare e risolvere problemi sui dispositivi PoE in modo efficiente, riducendo la necessità di interventi fisici.
6. Scalabilità: La possibilità di aggiungere facilmente nuovi dispositivi PoE a una rete esistente, sia utilizzando iniettori per switch non-PoE che espandendo un array di switch PoE, rende le infrastrutture facilmente scalabili per adattarsi alle crescenti esigenze aziendali.

Considerazioni Finali sulla Scelta e l'Acquisto

Quando si acquista materiale per reti, come iniettori PoE o switch, la scelta di fornitori affidabili è fondamentale. Acquistare da distributori come RS significa accedere a una gamma completa di prodotti certificati, spesso disponibili per la spedizione immediata e supportati da un team tecnico specializzato. La disponibilità di marchi riconosciuti per interoperabilità e robustezza, come Trendnet, Planet, MOXA, Microchip, Edimax ed Exsys, garantisce che le soluzioni implementate siano conformi agli standard internazionali e offrano prestazioni affidabili.

I vantaggi per i professionisti includono non solo la disponibilità immediata di diverse configurazioni, ma anche spedizioni rapide, soluzioni B2B integrate come la gestione centralizzata degli ordini, la disponibilità di documentazione tecnica completa e il supporto per la progettazione di reti scalabili.

Per individuare il prodotto più adatto alle proprie esigenze, è consigliabile utilizzare i filtri di ricerca disponibili sui siti dei rivenditori. Questi filtri permettono di selezionare i dispositivi in base a parametri critici come il numero di porte, lo standard PoE supportato (af, at, bt), il tipo di montaggio (guida DIN, rack, desktop), le dimensioni, la marca e le specifiche di alimentazione.

In conclusione, gli iniettori e gli switch PoE rappresentano pilastri fondamentali per la realizzazione di reti moderne, efficienti e flessibili. Che si tratti di espandere un sistema di videosorveglianza, potenziare la connettività Wi-Fi aziendale o integrare dispositivi IoT, queste soluzioni offrono un percorso economico e pratico per alimentare e connettere i dispositivi di rete, semplificando l'infrastruttura e migliorando le prestazioni complessive.
