Il sistema di iniezione Common Rail rappresenta una pietra miliare nell'evoluzione dei motori Diesel moderni, offrendo una gestione precisa e efficiente del combustibile. Nel contesto dei veicoli Citroën C2, gli iniettori pompa Siemens 96 svolgono un ruolo cruciale, integrandosi in un'architettura che Siemens ha sviluppato e perfezionato nel corso di oltre un decennio. Questo articolo esplora le caratteristiche fondamentali, il funzionamento dettagliato e le specifiche tecniche di questi componenti essenziali.
La Pompa Common Rail Siemens: Un Progetto Affidabile
Siemens produce da tempo una tipologia di pompa per Common Rail che, nonostante le diverse modifiche subite nel tempo, mantiene sempre le stesse caratteristiche, confermando la bontà del progetto iniziale. Questa affidabilità ha portato numerosi costruttori automobilistici, tra cui Peugeot, Citroën, Ford, Toyota, Renault e molti altri, ad adottare questa pompa nei loro impianti Common Rail. In particolare, gli impianti Siemens contraddistinti dalla sigla SID si avvalgono di questa tecnologia consolidata.
Le caratteristiche fondamentali di questa pompa sono molteplici e contribuiscono all'efficienza complessiva del sistema:
- Pompa di aspirazione interna: Questa configurazione ottimizza il flusso del carburante e la compattezza del sistema.
- Doppio regolatore integrato: La pompa è dotata di un regolatore di pressione e di un regolatore di portata integrati. Questa doppia regolazione permette un controllo estremamente preciso della quantità e della pressione del gasolio inviato al rail.
- Pressione di iniezione di 1600 bar: L'elevata pressione di iniezione garantisce una polverizzazione ottimale del combustibile, essenziale per una combustione efficiente e una riduzione delle emissioni.
Per identificare in modo univoco le pompe, è presente una targhetta di identificazione che fornisce informazioni cruciali:
- a: Siemens / VDO riferimento N°: Il numero di riferimento specifico del produttore Siemens/VDO.
- b: PSA riferimento N°: Il numero di riferimento utilizzato dal gruppo PSA (Peugeot Société Anonyme).
- c: Data di Produzione & N°(anno/settimana/ordine di produzione N°): Questo include l'anno, la settimana e il numero di ordine di produzione. Per quanto riguarda l'anno, la codifica è la seguente:
- W: 2003
- X: 2004
- Y: 2005
- Z: 2006
Queste informazioni sono vitali per la manutenzione e la sostituzione dei componenti, assicurando la corretta compatibilità e tracciabilità.
Funzionamento Dettagliato della Pompa e del Sistema

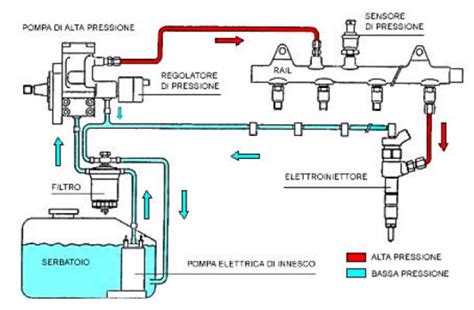

Il funzionamento del sistema di iniezione Common Rail è un processo finemente orchestrato che coinvolge diversi componenti. Il gasolio viene inizialmente aspirato dalla pompa di trasferta (1). Questa pompa convoglia il gasolio ad una pressione compresa fra 4-5 bar, preparandolo per le fasi successive.
Successivamente, il gasolio arriva alla valvola di regolazione VCV (Volume Control Valve) (2). Questa valvola è fondamentale per la gestione del flusso di gasolio. Maggiore è il comando (Duty Cycle) inviato alla valvola, maggiore sarà la quantità di gasolio che essa lascerà passare verso gli elementi pompanti (3).
I tre pompanti, parte integrante della pompa ad alta pressione, comprimono il gasolio a pressioni estremamente elevate, come i 1600 bar menzionati in precedenza. Il gasolio compresso viene quindi inviato al rail, un condotto comune che distribuisce il carburante agli iniettori. Una valvola, nota come PCV (Pressure Control Valve) (4), è in grado di diminuire la pressione nel rail aprendo il circuito di mandata, permettendo così un controllo dinamico e preciso della pressione del sistema in base alle esigenze del motore.
Il Ruolo Cruciale degli Iniettori CITROËN C2
La funzione degli iniettori CITROËN C2 è quella di polverizzare il combustibile ed iniettarlo nella camera di combustione. Questo processo è di vitale importanza in tutti i motori Diesel, poiché questi richiedono che il carburante sia nebulizzato finemente all'interno della camera nel momento esatto della combustione, garantendo una miscelazione ottimale con l'aria e una combustione efficiente.
Il funzionamento di questo sistema nei motori a scoppio è abbastanza complesso. Il combustibile, che arriva dalla pompa di iniezione sotto alta pressione, raggiunge la parte superiore dell’iniettore, in una zona denominata camera toroidale. La pressione del carburante in questa zona fa sì che l'ago dell'iniettore si chiuda inizialmente. Quando la pressione del carburante all'interno dell'iniettore raggiunge un valore sufficientemente elevato, la forza generata dalla pressione vince la resistenza della molla (o la forza di azionamento piezoelettrico o elettromagnetico) che tiene chiuso l'ago. A questo punto, l'ago si alza e il combustibile viene iniettato con altissima velocità e finemente nebulizzato nella camera di scoppio.
Gli iniettori Common Rail per i veicoli del marchio CITROËN C2 sono parte integrante del sistema ad alta pressione. Essi dosano con estrema precisione il carburante iniettato nella camera di combustione di ciascun cilindro, contribuendo in modo significativo alle prestazioni del motore, al consumo di carburante e alle emissioni.
Tipologie di Iniettori Common Rail
Esistono due principali tipi di costruzione degli iniettori Common Rail:
Iniettori elettromagnetici (solenoide): Questi iniettori utilizzano un'elettrovalvola a solenoide per controllare l'apertura e la chiusura dell'ago. Quando una corrente elettrica viene applicata al solenoide, si genera un campo magnetico che attira un'armatura, sollevando l'ago e permettendo l'iniezione del carburante. Sono stati i primi ad essere ampiamente adottati e sono ancora molto diffusi.
Iniettori piezoelettrici: Questa tecnologia più avanzata impiega materiali piezoelettrici che si espandono o si contraggono rapidamente quando sottoposti a una tensione elettrica. Questa espansione/contrazione viene utilizzata per azionare l'ago dell'iniettore. Gli iniettori piezoelettrici offrono tempi di risposta più rapidi e la possibilità di effettuare iniezioni multiple con maggiore precisione in ogni ciclo di combustione, migliorando l'efficienza e riducendo il rumore e le emissioni.
Attualmente, gli iniettori piezoelettrici sono prevalentemente non riparabili. Il motivo principale è che i produttori di questi iniettori non forniscono i pezzi di ricambio necessari per realizzare una rigenerazione funzionale al 100%. Questo implica che, in caso di malfunzionamento, la sostituzione con un nuovo iniettore è spesso l'unica opzione valida. Al contrario, molti iniettori elettromagnetici possono essere rigenerati, a patto di seguire procedure rigorose e utilizzare componenti di alta qualità.
How a Common Rail Diesel Injector Works and Common Failure Points - Engineered Diesel
Rigenerazione e Test degli Iniettori
La rigenerazione degli iniettori, specialmente quelli elettromagnetici, è un processo che richiede competenza e l'uso di ricambi di qualità. I centri specializzati nella rigenerazione degli iniettori si impegnano a utilizzare esclusivamente pezzi di ricambio originali nuovi. Questo approccio è fondamentale per garantire che l'iniettore rigenerato abbia le stesse prestazioni e affidabilità di un componente nuovo.
Durante il processo di rigenerazione, vengono seguite scrupolosamente le procedure prescritte dai produttori degli iniettori. Questi protocolli includono lo smontaggio, la pulizia profonda, la sostituzione dei componenti usurati (come ugelli, valvole e guarnizioni) e il riassemblaggio. Vengono rispettati criteri rigorosi che assicurano al 100% la funzionalità dei pezzi.
Dopo la rigenerazione, gli iniettori vengono sottoposti a test approfonditi in centri di prova e calibrazione certificati. Questi test simulano le condizioni operative del motore, verificando parametri cruciali come la portata dell'iniezione a diverse pressioni, la forma del getto di carburante, la tenuta e i tempi di risposta. Solo gli iniettori che superano questi test e rispettano le specifiche del produttore vengono considerati idonei per essere reimmessi sul mercato, garantendo così la massima qualità e sicurezza per il veicolo.
La precisione nella rigenerazione e nel test è cruciale, poiché anche piccole deviazioni dalle specifiche possono influenzare negativamente le prestazioni del motore, l'efficienza del carburante e le emissioni inquinanti. Un iniettore malfunzionante può causare irregolarità nel regime del motore, aumento del consumo di carburante, perdita di potenza e, in casi più gravi, danni a lungo termine ad altri componenti del motore.
Condotti del Carburante: Tubazioni ad alta e bassa pressione che collegano i vari componenti del sistema. I condotti ad alta pressione sono rinforzati per resistere alle elevate forze in gioco.
Linea di Ritorno del Carburante: Il gasolio in eccesso, sia dalla pompa ad alta pressione che dagli iniettori (per il raffreddamento e la lubrificazione, o per la regolazione della pressione), viene convogliato attraverso una linea di ritorno al serbatoio del carburante.
L'integrazione di questi componenti, con la pompa Siemens che fornisce una pressione costante e regolata e gli iniettori Siemens 96 che dosano con precisione il carburante, permette al motore Diesel della Citroën C2 di operare con elevata efficienza, reattività e rispetto delle normative sulle emissioni. La continua evoluzione di questi sistemi da parte di produttori come Siemens sottolinea l'impegno verso motori sempre più puliti e performanti.
