Gli iniettori Common Rail rappresentano il cuore pulsante dei moderni sistemi di alimentazione dei veicoli, in particolare per marchi di prestigio come Mercedes-Benz. Nel caso specifico dei modelli Mercedes-Benz SLC, questi componenti sono essenziali per il corretto dosaggio del carburante iniettato nella camera di combustione di ogni cilindro, influenzando direttamente le prestazioni, i consumi e le emissioni del motore. La tecnologia degli iniettori Common Rail si articola principalmente in due tipologie costruttive: elettromagnetici (solenoide) e piezoelettrici. Quest'ultimi, in particolare, hanno segnato un'evoluzione significativa nel campo dell'iniezione Diesel, offrendo vantaggi prestazionali e ambientali notevoli.
La Natura del Materiale Piezoelettrico
Prima di addentrarci nelle specificità degli iniettori, è fondamentale comprendere il principio su cui si basano. L'aggettivo "piezoelettrico" può apparire futuristico e di difficile comprensione, ma nel contesto dei sistemi di iniezione, si riferisce a una particolare tipologia di iniettori. A differenza dei comuni iniettori elettromeccanici, dove l'apertura dello spillo è comandata dall'eccitazione di un solenoide e il ritorno in posizione di chiusura da una molla, negli iniettori piezoelettrici l'apertura e, di conseguenza, l'iniezione del carburante avvengono grazie alla polarizzazione di un materiale specifico, appunto "piezoelettrico".

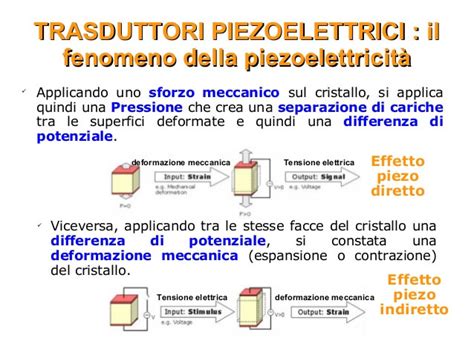

Un elemento piezoelettrico presenta una caratteristica unica: se sottoposto a una certa tensione elettrica, subisce un allungamento. Viceversa, se sottoposto alla stessa tensione ma di segno opposto, subisce una riduzione della sua lunghezza. Questo fenomeno è noto come effetto piezoelettrico diretto. Esiste anche un effetto inverso: quando un materiale piezoelettrico viene deformato meccanicamente (allungato o compresso), genera una tensione elettrica. Esempi chiari di questo principio si ritrovano in dispositivi di uso quotidiano come gli accendigas a scintilla, dove una pressione genera una scarica elettrica, o in ambito motoristico nei sensori di battito, dove le vibrazioni del motore sollecitano un piccolo volume di materiale piezoelettrico, generando un segnale in tensione che viene interpretato dalla centralina.

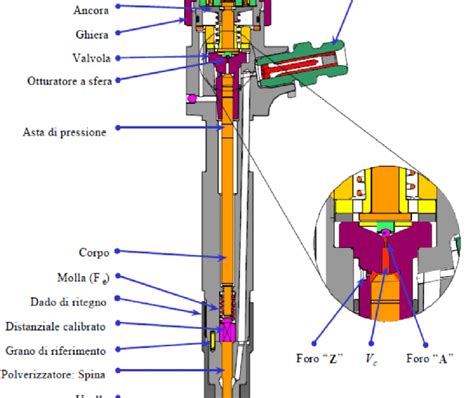

Iniettori Piezoelettrici nel Sistema Common Rail Delphi
La tecnologia piezoelettrica è stata adottata da diversi produttori automobilistici. Ad esempio, gli iniettori piezoelettrici sono una componente chiave dei sistemi Bosch EDC17 utilizzati su vetture come BMW E90 o Volkswagen Passat VI Serie. Tuttavia, una delle innovazioni più recenti e significative nel campo dell'iniezione Diesel Common Rail è rappresentata dal sistema sviluppato da Delphi, che impiega iniettori piezoelettrici privi di circuito di ritorno del carburante.
Questo sistema di ultima generazione, frutto di circa cinque anni di studio, è stato progettato per facilitare il passaggio alle normative antinquinamento più stringenti, come l'EURO 6. Il sistema opera a pressioni elevate, raggiungendo i 2000 bar, e sfrutta la capacità dei materiali piezoceramici di garantire un'iniezione più rapida, precisa e con una migliore vorticosità e nebulizzazione del carburante, indipendentemente dalla pressione di lavoro.
Una delle innovazioni più rivoluzionarie di questo sistema è l'eliminazione della parte idraulica di comando dell'iniettore. Nei sistemi tradizionali, lo spillo veniva mosso da una differenza di pressione tra la parte superiore e inferiore dello stesso, con l'impulso elettromagnetico del solenoide che fungeva da innesco per l'apertura. Nel nuovo sistema Delphi, il collegamento tra il materiale piezoelettrico e lo spillo è diretto. Ciò si traduce in una maggiore velocità di risposta dell'iniettore, stimata intorno ai 3 m/s, e una precisione di comando superiore. Questo si traduce direttamente in minori consumi di carburante, una riduzione delle emissioni e un incremento delle potenze e delle coppie erogate dal motore.
Vantaggi Tecnologici e Prestazionali
I benefici derivanti dall'adozione di questi iniettori avanzati non si limitano alla velocità e precisione di iniezione. L'eliminazione del circuito idraulico utilizzato per l'alzata dello spillo, che nei sistemi precedenti causava assorbimenti di potenza non trascurabili (stimati intorno a 1 kW), contribuisce ulteriormente a ottimizzare i consumi.

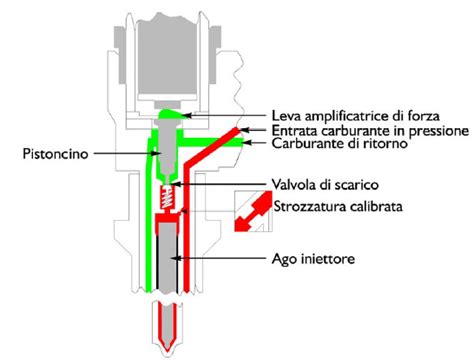

Inoltre, la tipologia di iniettore in questione è in grado di effettuare fino a sette iniezioni per ciclo, anche a pressioni di 2000 bar. Le iniezioni pilota avvengono tramite il collegamento diretto piezo-spillo, mentre per le iniezioni di potenza viene impiegato un amplificatore di moto che prolunga la durata dell'iniezione. Le curve comparative tra la rapidità di iniezione degli iniettori a comando diretto piezoelettrico e quelli classici ad azionamento servoidraulico indiretto evidenziano chiaramente il vantaggio in termini di velocità di risposta.
Un'altra innovazione di rilievo è l'eliminazione del circuito di ritorno del gasolio. Questo non solo consente di eliminare parte delle tubazioni, ma risolve anche il problema del raffreddamento del gasolio di ritorno verso il serbatoio, riducendo le problematiche legate ai fenomeni di condensazione all'interno del serbatoio stesso.
La riduzione dei disturbi acustici, un problema cronico delle motorizzazioni common rail, è un altro aspetto positivo. Le iniezioni multiple di gasolio, grazie alla loro capacità di "pilotare" la combustione, ottimizzano la rumorosità e migliorano il rendimento termodinamico del motore.
Benefici Ambientali e di Efficienza
Le caratteristiche positive del sistema con iniettori piezoelettrici Delphi si estendono anche all'ambito ambientale e all'efficienza complessiva del propulsore:
- Abbattimento degli ossidi d'azoto (NOx): L'utilizzo più contenuto della valvola EGR (Exhaust Gas Recirculation) è reso possibile dalla migliore nebulizzazione del gasolio da parte degli iniettori, che permette una combustione più efficiente anche a temperature inferiori.
- Downsizing o eliminazione di filtri antiparticolato e catalizzatori: La riduzione degli ossidi d'azoto trattare permette di ridurre le dimensioni o persino eliminare i sistemi di post-trattamento dei gas di scarico, con conseguente diminuzione dei costi legati ai metalli preziosi impiegati nei gruppi catalitici.
- Sottodimensionamento della pompa di alta pressione: L'eliminazione del circuito di ritorno del gasolio in eccesso comporta una minore richiesta di potenza alla pompa di alta pressione, liberando potenza dall'albero motore.
- Maggiore controllo da parte della ECU: La centralina motore (ECU) dispone di maggiori margini di gestione e controllo degli iniettori, permettendo una calibrazione più fine del processo di combustione.
- Aumento di coppia e potenza: L'elevata pressione di lavoro del sistema (2000 bar) consente di ottenere valori superiori di coppia e potenza.
La prima vettura a livello globale ad adottare questo sistema avanzato è stata la Mercedes C250 CDI, equipaggiata con il motore "OM 651". Questo propulsore è stato sottoposto a test estremamente rigorosi, tra cui 100.000 ore di funzionamento al banco e simulazioni di percorrenza equivalenti a 10.000.000 di chilometri, in condizioni climatiche estreme, dal freddo polare al caldo desertico, a testimonianza dell'affidabilità e robustezza della tecnologia impiegata.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
È importante sottolineare che, data la complessità e la tecnologia impiegata, la rigenerazione degli iniettori piezoelettrici è un processo che richiede estrema precisione e l'utilizzo esclusivo di pezzi di ricambio originali nuovi. I produttori di questi iniettori spesso non forniscono i componenti necessari per una rigenerazione funzionale al 100%, rendendo la sostituzione con unità nuove o la rigenerazione presso centri specializzati che seguono scrupolosamente le procedure prescritte dai produttori e rispettano rigorosi criteri di funzionalità, l'unica via percorribile per garantire prestazioni ottimali e durature. Il collaudo degli iniettori rigenerati in centri di prova e calibrazione certificati assicura che ogni componente ripristinato soddisfi i più elevati standard qualitativi.
