Gli iniettori common rail rappresentano una tecnologia fondamentale nei moderni motori diesel, garantendo precisione ed efficienza nell'erogazione del carburante. Tuttavia, la loro complessità e la necessità di un'accurata calibrazione sollevano interrogativi sulla loro uniformità e sul ruolo della codifica. Lungi dall'essere una soluzione magica per tutti i problemi del motore, la codifica degli iniettori è un processo che affina le prestazioni di un componente già sano, ma non può sopperire a danni hardware intrinseci. Comprendere appieno il funzionamento e le limitazioni della codifica è cruciale per una corretta manutenzione e diagnosi dei sistemi diesel.
La Natura Intrinsica degli Iniettori Common Rail: Precisione e Variazioni
I moderni iniettori common rail sono realizzati con tolleranze estremamente ridotte, un requisito indispensabile per garantire che spruzzino la quantità esatta di carburante necessaria al momento giusto. Nonostante questa elevata precisione costruttiva, è importante sottolineare che "nessun iniettore è perfettamente identico all'altro". Questa intrinseca variabilità, seppur minima, è una delle ragioni fondamentali per cui la codifica assume un ruolo così importante nei sistemi di gestione del motore.

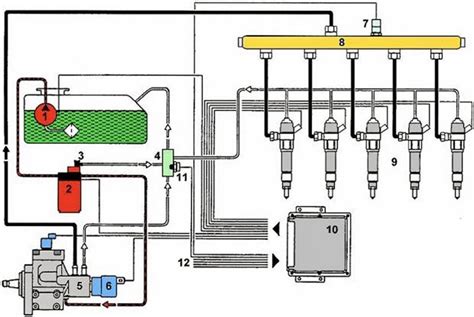

Il sistema common rail, infatti, è un sistema di erogazione del carburante utilizzato in quasi tutti i moderni motori diesel. Dopo che il carburante è stato pressurizzato nella pompa del carburante, viene immagazzinato nel sistema common rail che funge da serbatoio che alimenta ciascuno degli iniettori. Questi poi polverizzano il carburante nelle camere di combustione con incredibile precisione, spruzzando a circa 30.000 psi attraverso fori fino a 1 micron. Gli iniettori sono un componente essenziale, quindi quando vengono installati, devono essere eseguiti correttamente.

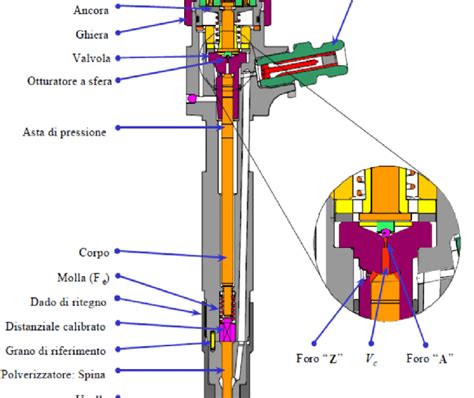

Cos'è un Iniettore Common Rail e Come Funziona
Un iniettore common rail è un kit ad alte prestazioni e alta precisione che lavora con parametri molto precisi. Quando vengono montati o sostituiti, è molto importante che siano calibrati per funzionare correttamente sul veicolo dove vengono installati, altrimenti l'intero sistema non funzionerà come previsto. Il carburante, una volta pressurizzato dalla pompa, viene immagazzinato nel rail comune, agendo come un serbatoio da cui ogni iniettore attinge. Successivamente, gli iniettori polverizzano finemente il carburante nelle camere di combustione, raggiungendo pressioni di circa 2200 bar e polverizzando attraverso fori di dimensioni fino a 1 micron. Questa nebulizzazione fine è essenziale per una combustione efficiente.
Esistono diverse tipologie di iniettori, ognuno con un metodo di funzionamento specifico, spesso legato al tipo di motore e al carburante utilizzato:
- Iniettori a iniezione indiretta: Spruzzano il carburante nel collettore d’aspirazione.
- Iniettori a iniezione diretta (GDI/FSi): Iniettano direttamente nella camera di combustione.
- Iniettori meccanici: Utilizzati nei motori diesel più datati, sono costituiti da un corpo cilindrico con uno "spillo" o "ago" conico azionato dalla pressione di una molla.
- Iniettori common rail: Attualmente i più diffusi, controllati elettronicamente.
- Iniettori piezoelettrici: Una variante evoluta dei common rail, che utilizza cristalli piezoelettrici per una risposta più rapida e precisa.
- Iniettori GPL: Possono operare in fase gassosa o liquida.
In meccanica, l'iniettore è un componente che ha il compito di immettere un fluido in un modo diverso dal semplice travaso. Il tipo oggi più diffuso di iniettore è quello a comando elettronico-digitale. Il funzionamento di questo tipo di iniettore è gestito elettronicamente da una centralina, la quale decide il tempo di iniezione, ovvero il tempo per il quale l'iniettore deve rimanere aperto e quindi la quantità di carburante da immettere, a seconda di diversi parametri quali la concentrazione dell'aria all'interno del condotto di aspirazione e può essere aiutata anche da una sonda lambda, che aiuta la centralina a regolare la quantità di carburante, grazie alla concentrazione d'ossigeno nei gas di scarico. L'iniettore è costituito da due ambienti, uno nel quale viene mantenuto in pressione il carburante mediante un'apposita pompa ad alta pressione che pressurizza il rail, dal quale partono i condotti di alimentazione di ogni iniettore. L'altro ambiente, detto "di bassa pressione", è deputato allo scarico del carburante verso il serbatoio dell'auto. Parte fondamentale dell'iniettore è lo spillo, che sollevandosi per mezzo di un solenoide comandato dalla ECU, scopre i fori da cui viene spruzzato il carburante. Date le alte pressioni in gioco, è impensabile far sollevare lo spillo per mezzo di un semplice impulso elettrico; infatti, viene sfruttata la stessa pressione del carburante e una molla di richiamo che in condizioni stazionarie occlude il condotto di alimentazione. Un semplice impulso elettrico dato dal solenoide basta appena per far sollevare lo spillo e aprire la luce di alimentazione.
Il Ruolo Cruciale della Codifica: IMA, ISA e QR Code
La codifica degli iniettori, che si tratti di codici IMA (Identification of Measuring Accuracy), ISA (Injector Specific Adjustment) o basati su QR code, è spesso vista come la soluzione definitiva per i problemi di guidabilità dei motori diesel. Non appena un motore funziona in modo irregolare o manifesta codici di errore legati agli iniettori, l'istinto comune è quello di pensare che l'inserimento del codice corretto ripristinerà un funzionamento fluido.
In pratica, la codifica è uno strumento di fine-tuning. Essa permette di compensare piccole variazioni di produzione individuali di ciascun iniettore, assicurando che la centralina (ECU) possa calcolare con precisione la quantità di carburante da iniettare. L'ECU utilizza questi codici per ottimizzare l'iniezione, migliorando l'efficienza del processo di combustione, riducendo le emissioni e garantendo prestazioni ottimali del motore.
Per questo motivo, la codifica degli iniettori nel veicolo dopo il loro montaggio è una fase essenziale del processo. Ogni iniettore common rail è unico e presenta variazioni di produzione individuali. La programmazione di un iniettore nella centralina del veicolo indica efficacemente a quest'ultima quali sono queste variazioni, in modo che possa adattarsi alle eventuali differenze.
Il codice dell'iniettore, noto come codice IMA (Bosch e Siemens) o codice di calibrazione (Delphi), è un codice programmato sul computer per un controllo preciso dell'iniezione. Con le nuove leggi sulle emissioni e misure sempre più rigorose, i produttori di veicoli hanno aggiornato i sistemi di iniezione per controllare più precisamente il flusso di carburante che entra nel motore per ottimizzare l'efficienza del processo di combustione e ridurre le emissioni. La codifica IMA è uno standard del settore. Se l'iniettore supera con successo il test OE (Original Equipment), genera un codice IMA che specifica dove è possibile montare un ago e un ugello, il che consente al computer di adattare la quantità di carburante e ottimizzare la potenza del motore.
Limiti della Codifica: Quando il Software Non Basta
È fondamentale comprendere che la codifica può compensare solo entro un range di correzione limitato. Se l'hardware dell'iniettore è già usurato o danneggiato, la sola codifica non sarà sufficiente a risolvere la causa principale del problema. Iniettori usurati spesso presentano perdite interne di carburante (leakage), corrosione o danni al pattern di spruzzo. In questi casi, la codifica non può riparare il danno fisico.
TUTORIAL CODIFICA INIETTORI CODICE IMA
L'ECU dispone di una finestra di correzione limitata. Un codice di iniettore errato o mancante può causare un leggero squilibrio, ma raramente crea di per sé un minimo irregolare grave o un fumo eccessivo. L'unità di controllo continua a dosare il carburante come se fosse l'iniettore precedente, il che può portare a una potenza del veicolo ridotta. In alcuni casi, potresti non notare nulla durante la guida, ma se gli iniettori non sono stati codificati, è improbabile che il veicolo abbia una potenza ottimale. Guasti possono verificarsi in seguito. Con alcuni sistemi di iniezione, il veicolo potrebbe non avviarsi se gli iniettori non sono codificati.
I Tipi di Codici e la loro Identificazione
I codici che si trovano sugli iniettori common rail si riferiscono alle caratteristiche individuali di ciascun iniettore. La loro denominazione e il formato possono variare a seconda del produttore:
- Iniettori Common Rail DELPHI: Devono sempre essere codificati. Il codice contiene 16 caratteri alfanumerici (iniettori C2i) o 20 caratteri alfanumerici nel caso di un'installazione più recente (iniettori C3i). Il codice si trova di solito sulla testa dell'iniettore.
- Iniettori Common Rail DENSO: Generalmente richiedono codifica, ma alcune versioni più recenti potrebbero non necessitarne. Il codice contiene solitamente da 16 a 24 caratteri alfanumerici, a seconda della marca dell'auto, e si trova di solito sul connettore dell'iniettore. È possibile utilizzare anche un codice a barre presente sull'iniettore.
- Iniettori Common Rail VDO / Siemens: Solo le installazioni VW richiedono la codifica. Il codice ha 6 cifre e si trova nella testa dell'iniettore.
- Iniettori Common Rail Bosch: Di solito devono essere tutti codificati, ma alcune versioni precedenti potrebbero non richiederlo. Se è presente il codice IMA, l'iniettore deve essere codificato. Il codice contiene solitamente da 6 a 10 cifre e si trova sul connettore.
È importante notare che queste informazioni di codifica si riferiscono principalmente ai nuovi iniettori diesel. Gli iniettori rigenerati avranno un nuovo codice di calibrazione, solitamente applicato sull'iniettore stesso tramite un adesivo o un'etichetta, e riportato sul rapporto di prova di uscita.
Strumenti e Procedura di Sostituzione e Codifica
La sostituzione di un iniettore common rail è un'operazione che richiede precisione e gli strumenti adeguati. Oltre agli iniettori di ricambio, sarà necessaria una selezione di attrezzi comuni come un set di cricchetto e bussole, cacciaviti e pinze. In caso di iniettori grippati, potrebbero essere necessari attrezzi più specifici, come estrattori idraulici.
La procedura generale per la sostituzione di un iniettore common rail si articola nei seguenti passaggi:
- Rimozione del Vecchio Iniettore: Individuare il sistema common rail. Estrarre il tubo dell'iniettore, assicurandosi di coprire le parti esposte per evitare contaminazioni. Successivamente, rimuovere il tubo posteriore, seguito dal collegamento elettrico. Allentare quindi il morsetto che tiene l'iniettore e rimuoverlo dalla sua sede. Durante questo processo, è fondamentale rimuovere e sostituire le rondelle di tenuta come richiesto.
- Installazione del Nuovo Iniettore: Prima del montaggio, assicurarsi che l'iniettore abbia il codice corretto e annotarlo. Rimuovere il cappuccio protettivo dall'ugello e inserire con cautela l'iniettore nella sua sede. Fissare nuovamente il morsetto. Rimontare il connettore elettrico e il tubo di scarico posteriore. Infine, è necessario rimontare il tubo del carburante ad alta pressione, preferibilmente utilizzandone uno nuovo per evitare residui.
- Programmazione (Codifica) dell'Iniettore: Questa è una fase cruciale. Collegare l'unità diagnostica al veicolo e accedere alla funzione di programmazione degli iniettori. Selezionare l'iniettore del cilindro che è stato sostituito e inserire il codice del nuovo iniettore nel sistema.
- Controlli Finali: Avviare il motore e verificare la presenza di codici di errore con lo strumento di diagnostica. Assicurarsi che la guida sia fluida e che il motore funzioni correttamente.
Manutenzione e Longevità degli Iniettori
Gli iniettori sono soggetti all'accumulo di impurità presenti nei carburanti. Pertanto, è importante mantenerli puliti per garantire il corretto funzionamento del motore. Generalmente, è consigliabile controllare gli iniettori ogni 20.000-25.000 chilometri, all'incirca lo stesso intervallo tra un tagliando e l'altro. L'accumulo di sporcizia e impurità può causare problemi come un aumento del consumo di carburante, difficoltà di avviamento del motore, emissioni di fumi neri dallo scarico e prestazioni inferiori del motore.
Per la manutenzione degli iniettori è possibile ricorrere a diverse strategie:
- Uso di Additivi: Utilizzare additivi specifici progettati per la pulizia degli iniettori, che possono essere miscelati direttamente con il carburante per rimuovere gradualmente le impurità.
- Pulizia Professionale: Se l'uso di additivi non produce i risultati desiderati e i sintomi persistono, è consigliabile rivolgersi a un'officina meccanica professionale. Qui, un meccanico esperto utilizzerà strumenti specializzati per pulire accuratamente gli iniettori.
Nonostante la pulizia regolare, gli iniettori hanno una vita utile limitata e, di solito, devono essere sostituiti prima di raggiungere i 150.000 chilometri. La sostituzione degli iniettori è un'operazione complessa che richiede l'esperienza di un tecnico di officina qualificato.
La Questione della Superiorità Tecnologica tra Marche
Sul mercato sono presenti varie marche e tipologie di iniettori, ma quale sia il migliore o il più avanzato tecnologicamente è una domanda complessa. Marche come Bosch e Magneti Marelli sono note per la loro vasta esperienza e per la produzione di componenti che spesso rappresentano un punto di riferimento. In generale, il fornitore del sistema di controllo del motore tende ad avere a catalogo tutti o quasi i componenti necessari per il controllo del motore, inclusi sensori e iniettori.
Le differenze tra i vari produttori possono risiedere nelle innovazioni apportate alla progettazione degli ugelli, ai materiali utilizzati, alla velocità di risposta del solenoide o alla precisione del controllo piezoelettrico nei modelli più avanzati. Queste migliorie, seppur sottili, possono tradursi in una maggiore efficienza di combustione, minori emissioni e una più lunga durata del componente. L'evoluzione tecnologica mira a migliorare la polverizzazione del carburante, permettendo fino a otto iniezioni per ogni singola combustione nei moderni motori diesel che lavorano a pressioni di 2000 bar.
Uno Sguardo al Passato: Il Sistema Iniettore-Pompa
Prima dell'ampia adozione del common rail, il sistema iniettore-pompa (noto come PD - Pumpe-Düse) ha equipaggiato molti motori diesel del gruppo Volkswagen fino alla metà del 2008. Questo sistema, sebbene efficace, presentava una maggiore complessità tecnica e costi di produzione più elevati rispetto al common rail. Per far fronte alle normative antinquinamento Euro 5, che il sistema iniettore-pompa faticava a rispettare, il gruppo VW ha progressivamente sostituito questi motori con quelli dotati di common rail. Attualmente, il sistema PDE è sviluppato e utilizzato quasi esclusivamente dal gruppo Volkswagen, e si prevede che verrà progressivamente abbandonato del tutto per far spazio ai nuovi motori TDI con tecnologia common rail, rendendo quest'ultima la tecnologia dominante nei motori diesel attuali.
Conclusioni Intermedie: L'Iniettore come Componente Vitale
Gli iniettori sono componenti essenziali all’interno del motore di un veicolo. Questi piccoli corpi meccanici hanno un ruolo significativo all’interno del sistema di alimentazione di un motore a combustione interna. L'efficienza degli iniettori ha un impatto diretto sulle prestazioni, sui consumi e sulle emissioni inquinanti del veicolo. Mantenerli in buona salute è essenziale per garantire prestazioni ottimali, bassi consumi e ridotte emissioni inquinanti. Sebbene la codifica sia uno strumento indispensabile per ottimizzare il funzionamento di iniettori sani, essa non deve essere considerata una panacea per problemi hardware preesistenti. Una corretta diagnosi e un intervento mirato, che consideri sia gli aspetti software che hardware, sono la chiave per garantire la longevità e le prestazioni ottimali del sistema di iniezione common rail.
