Installare una Retrocamera su una Coupe: Guida Completa per Migliorare la Sicurezza e la Manovrabilità

La sicurezza al volante non è mai abbastanza. Tutti gli strumenti che contribuiscono a tutelare l'incolumità di chi guida, dei passeggeri, dei pedoni e anche del veicolo stesso, devono essere accolti con favore. Tra questi dispositivi rientra a pieno titolo la retrocamera, ovvero la telecamera di retromarcia o telecamera posteriore, che garantisce una miglior visibilità al conducente in fase di manovra. La sua installazione, sebbene possa sembrare un compito complesso, è alla portata di chi è dotato di una buona manualità e un minimo di esperienza, e può essere affrontata anche autonomamente, assicurando un significativo incremento della sicurezza e della facilità nelle operazioni di parcheggio e retromarcia, particolarmente apprezzabile su veicoli come le coupé, dove la visibilità posteriore può essere limitata dal design sportivo e aerodinamico.

Scelta del Dispositivo Adatto: Trovare la Retrocamera Ideale per la Tua Auto

Prima di intraprendere l'installazione, è fondamentale scegliere il modello più adatto alle proprie esigenze e al proprio veicolo. Esistono retrocamere universali, compatibili con la maggior parte delle vetture, e modelli progettati appositamente per determinate marche e modelli. Ad esempio, è possibile trovare soluzioni come la Phonocar VM470 per Volkswagen Golf VI o la Alpine HCE-6062 per Fiat Ducato, che offrono un'integrazione specifica e spesso più pulita.

La vasta gamma di kit disponibili sul mercato permette di scegliere tra diverse configurazioni, che includono la telecamera, il display (se non si intende utilizzare quello di serie dell'auto), i cavi di connessione e gli accessori necessari per il montaggio. Per la selezione, è consigliabile rivolgersi a store online specializzati o a rivenditori qualificati, che possono offrire supporto tecnico e informazioni relative alla compatibilità di una retrocamera con la propria automobile. La qualità del cavo video, ad esempio, è un aspetto da non sottovalutare: un cavo di bassa qualità può compromettere la nitidezza e la stabilità dell'immagine. È utile, se possibile, provare i componenti su banco prima del montaggio definitivo per verificarne il corretto funzionamento e l'idoneità. I cavi in dotazione ad alcuni kit economici potrebbero non essere all'altezza delle aspettative, richiedendo la sostituzione con prodotti più performanti. Come spesso accade, un cavo di buona fattura, magari un cavo coassiale da 75 Ohm come quello delle antenne TV di casa, può fare la differenza nella qualità del segnale trasmesso, evitando attenuazioni eccessive e garantendo una visione chiara e senza disturbi.

Preparazione e Strumenti Essenziali per un Montaggio senza Problemi

Le operazioni non sono eccessivamente complicate e chi è dotato di una buona manualità, e un minimo di esperienza, può farlo anche autonomamente. Tuttavia, prima di installare una retrocamera sull’automobile, è importante munirsi di tutti gli strumenti che occorrono a completare le operazioni senza problemi. Dopo aver preparato l'occorrente, che può includere trapano con punte di varie dimensioni, cacciaviti, pinze, saldatore e stagno, fascette da elettricista, nastro isolante, tester per verificare la continuità dei cavi e una sonda da elettricista per il passaggio dei fili, bisogna decidere dove installare la retrocamera.

È consigliabile eseguire un test preliminare per accertarsi del corretto funzionamento dei componenti. Ad esempio, si può alimentare la retrocamera con un alimentatore a 12V e collegarla provvisoriamente a un monitor o a una TV per verificare che l'immagine sia visualizzata correttamente. Questo semplice passaggio può prevenire la frustrazione di aver completato l'installazione per poi scoprire un componente difettoso. Durante l'intero processo di smontaggio e rimontaggio, un'ottima pratica è quella di fotografare ogni passaggio. Io, per ricordarmi tutto, di solito fotografo ogni singola connessione prima di staccarla o le posizioni di viti e altri elementi. Ciò si rivela estremamente utile per rimontare tutto nell'ordine corretto e senza dimenticare nulla. Occorre sapere prima cosa si deve fare e come, procedere con cautela e soprattutto con gli strumenti giusti, per garantire un lavoro ben fatto e sicuro.

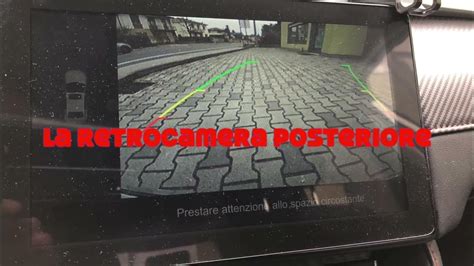

Posizionamento Ottimale della Retrocamera: Fattori da Considerare

La scelta del posizionamento della telecamera è cruciale per ottenere la migliore visibilità e un'estetica gradevole, specialmente su una coupé. Diverse opzioni sono disponibili, ognuna con i suoi pro e contro:

• Sotto il terzo stop: Questa posizione, spesso preferibile per i camper, può essere adottata anche su alcune coupé. Presenta il vantaggio di offrire una visione dall'alto, abbracciando un'ampia area. Tuttavia, come sottolineato, "sarebbe meglio sotto al terzo stop, altrimenti quando freni si abbaglia e non vedi niente." Questo rischio di abbagliamento è dovuto alla vicinanza della luce di stop, che può compromettere la visibilità in determinate condizioni.
• Integrata nella cornice della targa: Molti kit offrono retrocamere integrate direttamente nella cornice di sostegno della targa. Questa soluzione è discreta e relativamente semplice da installare, in quanto sfrutta una posizione già centrale e a un'altezza utile per la manovra. Per l'installazione, spesso si deve smontare la targa e la sua cornice, per poi fissare la nuova cornice con la retrocamera. Potrebbe essere necessario praticare nuovi fori nel paraurti in vetroresina per una maggiore stabilità, fissando il tutto con bulloni, rondelle, grovers, dadi e controdadi autobloccanti.
• Nel paraurti: Alcune retrocamere sono progettate per essere incassate direttamente nel paraurti posteriore. Questa soluzione offre un'integrazione molto pulita e quasi invisibile, ma richiede un foro preciso nel paraurti e un'attenzione particolare alla tenuta stagna.
• In altri punti discreti: Su una coupé, la discrezione è spesso un valore aggiunto. Si possono cercare punti meno evidenti, come l'alloggiamento della luce targa (sostituendola con un modello che integra la telecamera) o in prossimità dell'apertura del bagagliaio, purché la visione non sia ostruita. "Se posizionandola in alto riesci ad entrare in cellula in zona nascosta allora montala in alto (preferibile), altrimenti forse sarà meglio scegliere il montaggio sul paraurti." Anche se riferito a un camper, il principio di trovare una posizione che permetta un passaggio cavi agevole e nascosto si applica anche alle auto.

La scelta finale dipenderà dal modello di coupé, dalle preferenze estetiche personali e dalla facilità di installazione e passaggio dei cavi. Indipendentemente dalla posizione, è importante che la retrocamera sia fissata saldamente e che sia orientata correttamente per fornire una visione ottimale dell'area posteriore.

Il Processo di Installazione: Passaggio dei Cavi e Fissaggio

Dopo aver preparato gli strumenti necessari per il montaggio e aver deciso dove posizionare il nostro dispositivo, possiamo finalmente installare la retrocamera. Le operazioni, sebbene richiedano precisione e pazienza, non sono eccessivamente complicate.

Realizzazione dei Fori e Fissaggio della Telecamera

Se la telecamera non è integrata in un componente esistente (come la luce targa o la cornice della targa), sarà necessario praticare un foro per il suo fissaggio e per il passaggio del cavo. "Per installarla si fa un bel foro per fare passare il cavo, ma dipende cosa c'è dietro." È fondamentale assicurarsi che il foro sia della dimensione corretta per permettere il passaggio dei cavi, ma non eccessivamente grande da compromettere la tenuta stagna. Per evitare di fare un foro troppo grande, un approccio comune è tagliare gli spinotti dei cavi di alimentazione e video, far passare i conduttori attraverso un piccolo foro e poi ripristinare gli spinotti saldando i relativi conduttori. Questo richiede una certa manualità con il saldatore. Una volta posizionata la telecamera, essa deve essere fissata saldamente. Nel caso di una cornice targa integrata, è possibile fissare la nuova cornice con bulloni, rondelle, grovers, dadi e controdadi autobloccanti per prevenire vibrazioni o distacchi accidentali.

Passaggio dei Cavi Esterni e Interni

Il passaggio dei cavi è una delle fasi più laboriose e richiede attenzione per mantenere l'estetica del veicolo e proteggere i fili da agenti esterni e usura.

1. Passaggio Esterno: "Ho quindi fatto passare i due fili all'interno della pippetta in gomma in cui transitano i cavi di alimentazione delle luci targa." Questo è un punto di ingresso comune dal portellone posteriore all'interno dell'abitacolo. Sfruttare guarnizioni e passaggi cavi esistenti è la soluzione più pulita e sicura.
2. Smontaggio Componenti Esterni: Per accedere ai punti di passaggio e ai collegamenti elettrici, potrebbe essere necessario smontare la targa, le luci posteriori o il paraurti. "Per prima cosa ho dovuto capire come si smontava la targa che è fissata alla cornice con quattro viti ma era anche ad incastro nella stessa, tolto la targa ho rimosso le due viti che fissavano la cornice al longherone d'acciaio che corre trasversalmente dietro il paraurti."
3. Smontaggio Pannelli Interni: Per il cablaggio interno, "potrebbe essere necessario rimuovere i pannelli di rivestimento interni." Questo significa staccare la guarnizione del portellone, togliere la protezione in plastica nella parte centrale del portabagagli e scostare quelle laterali. Per le coupé, il passaggio dei cavi dall'area del bagagliaio fino al cruscotto richiede un percorso lungo e oculato. "Staccando le guarnizioni degli sportelli e infilando il cavo sul tetto (unico passaggio più complicato è tra sportello anter e posteriore…" è una tecnica valida, così come far passare i cavi "alla base del vano della portiera posteriore sinistra dopo aver però preventivamente staccato la guarnizione e sollevato parzialmente la protezione di plastica. Da qui aiutandomi sempre con la sonda sono passato con la stessa precedente procedura all'analoga base dello sportello anteriore." Se si hanno dei pensili, come nei camper, "se dietro hai dei pensili è un attimo, fai un foro e entri nei pensili, poi da li trovi una via per scendere verso il pavimento e arrivare al cruscotto." Per una coupé, il cielo dell'auto o le canaline sotto il battitacco sono le vie più comuni per nascondere i cavi.

Una volta passati, i cavi devono essere fissati con fascette da elettricista per evitare che si muovano, vibrino o vengano danneggiati.

Collegamenti Elettrici: Alimentazione e Segnale Video

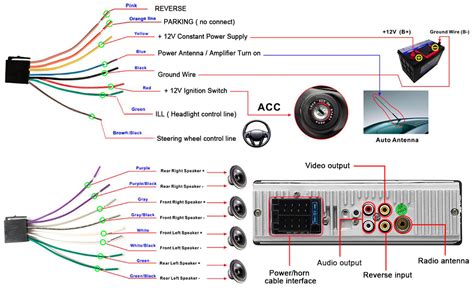

Questa è la fase più delicata e richiede una buona comprensione degli schemi elettrici del veicolo. I collegamenti principali sono due: il cavo video che porta l'immagine al monitor e il cavo di alimentazione che fornisce energia alla telecamera.

Collegamento del Cavo Video

"Collegare la retrocamera al display interno attraverso un apposito cavo di connessione." Questo cavo, tipicamente un RCA giallo, trasporta il segnale video dalla telecamera al monitor. La qualità del cavo è fondamentale: "il cavo video potrebbe essere di bassissima qualità. Cerca di provare tutto sul banco prima di montarlo." Come menzionato, alcuni cavi in dotazione possono essere molto sottili e di scarsa schermatura, compromettendo la qualità dell'immagine. È preferibile utilizzare un cavo schermato quadripolare, o comunque un cavo coassiale di buona qualità (75 Ohm), per garantire un segnale stabile e senza interferenze. Se il cavo è troppo corto, è necessario prolungarlo, assicurandosi che i giunti siano ben isolati e protetti.

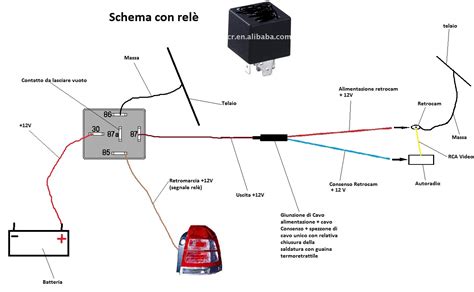

Modalità di Alimentazione: Automatica vs. Manuale/Sottochiave

La retrocamera richiede alimentazione a 12V. Esistono diverse modalità per attivarla:

1. Attivazione Automatica con la Retromarcia: "Collegare il cavo di alimentazione della retrocamera al retroilluminatore delle luci di retromarcia in modo da attivare il dispositivo quando si effettua la manovra a marcia indietro." Questo è il metodo più comune e intuitivo per molti utenti. Tuttavia, alcuni esperti lo trovano "scomodissimo, perchè la visione serve anche quando si avanza in manovra, e poi con l accensione automatica, sto accendi e spegni continuo ti fa perdere i riferimenti, oltre che la latenza di accensione della immagine è troppo fastidiosa e si vede l immagine quando gia si sta arretrando da un po." Questo punto di vista suggerisce che l'accensione automatica, pur essendo comoda per il parcheggio in retromarcia pura, può essere limitante in manovre complesse che richiedono anche avanzamenti.
2. Attivazione Manuale o Sottochiave: Questa opzione prevede che la telecamera sia alimentata in modo continuativo o su richiesta tramite un interruttore dedicato, o solo quando il quadro è acceso. "Il modo migliore è alimentarla dalla BS (Batteria Servizi), poi metti un interruttore generale che disalimenta tutto, che spegni una volta parcheggiato o rimessato il camper." Per un'auto, la batteria principale o il circuito dell'accendisigari possono essere fonti valide. "Prendi il +12 dall'accendisigari verificando che sia alimentato solo quando giri la chiave, avrai due vantaggi: 1. la telecamera si spegne con l'auto, 2. c'è già il fusibile." Questa modalità consente di avere la visione posteriore attiva anche quando non si è in retromarcia, utile per monitorare il traffico o in situazioni di visibilità limitata. Se si opta per l'alimentazione sottochiave, si può anche considerare l'uso di "un relè ritardato. In questo modo non avrai problemi in manovra e avrai tutto sotto chiave. Sugli ultimi ducato (sicuramente dal 2016) si può settare il ritardo, mi ci trovo molto bene." Questo permette di mantenere la telecamera attiva per qualche secondo dopo aver disinserito la retromarcia, per non perdere i riferimenti durante manovre multiple.Se si montano più telecamere, ad esempio una per il parcheggio e una per la visione in movimento, "allora potrai diversificare le alimentazioni, ma bisogna capire l'uso, in movimento o da fermo o più di una alimentazione secondo l'uso del momento."

Identificazione dei Cavi Corretti

Questo passaggio è cruciale per evitare errori. Per l'alimentazione automatica, bisogna individuare il cavo positivo (+12V) delle luci di retromarcia. Per l'attivazione manuale/sottochiave, si può prelevare corrente dalla batteria servizi, dall'accendisigari o da un altro punto sotto chiave. "Per la alimentazione, porti due cavi , rosso e nero, da 4mm2 dalla BS al cruscotto. Basterebbe anche il cavo rosso e poi collegarsi a massa sul metallo, se viene piu facile."

Un errore comune è affidarsi ciecamente ai colori dei cavi: "Ho quindi controllato il connettore del fanale ed ho scoperto, non senza grande stupore, che il filo azzurro del fanale dopo il connettore prosegue con un filo di colore verde mentre, il filo l'azzurro è relativo ad un'altra funzione. Quindi ho dissaldato i fili dal conduttore azzurro e li ho saldati a quello verde." È sempre consigliabile verificare la continuità e la tensione con un tester prima di effettuare i collegamenti definitivi. Questo vale anche per il segnale positivo (+12 volt) da portare alla radio, necessario affinché l'autoradio effettui la commutazione dello schermo su retrocamera.

Per i kit che prevedono monitor e telecamera con spinotti di alimentazione separati, è importante sapere che "hai due spinotti di alimentazione e devi alimentare due oggetti… mi sembra ovvio mandarne uno al monitor e uno alla telecamera tramite prolunga. Entrambi gli oggetti, monitor e telecamera, hanno un proprio spinotto rosso per essere alimentati." Sarà poi necessario collegare queste due alimentazioni ad un unico punto di alimentazione sotto interruttore o sottochiave, come l'accendisigari, che spesso offre "due vantaggi: 1. c'è già il fusibile."

Dopo aver effettuato tutti i collegamenti, è fondamentale isolare accuratamente ogni giunzione con nastro isolante di buona qualità o guaine termorestringenti. "Preciso che i collegamenti sono stati effettuati spellando una piccolissima porzione del relativo conduttore a cui ho saldato i miei fili e ripristinando quindi l'isolamento con una opportuna nastratura, dove necessario i fili sono stati fissati con fascette da elettricista."

Troubleshooting e Consigli Pratici durante l'Installazione

Anche seguendo scrupolosamente tutti i passaggi, possono sorgere problemi. Ecco alcuni consigli per affrontarli:

Assenza di Segnale o Commutazione Impropria del Monitor

Uno dei problemi più frustranti è quando, dopo l'installazione, "non è successo nulla, la radio continuava a mostrare la normale schermata delle stazioni radio." Questo indica che il segnale video o il segnale di attivazione non raggiungono correttamente il monitor o l'autoradio. "Il fatto di non aver effettuato la commutazione dello schermo mi ha fatto capire che gli mancava il segnale dei +12 volt." È essenziale verificare:

• Connessioni del Segnale di Attivazione: Assicurarsi che il filo che porta il positivo (+12V) per l'attivazione della retrocamera all'autoradio sia collegato correttamente e che riceva effettivamente corrente quando necessario (es. in retromarcia). Come visto, i colori dei cavi possono ingannare, quindi un tester è indispensabile.
• Cavo Video: Controllare la continuità del cavo video e che sia ben collegato a entrambi gli estremi (telecamera e monitor/autoradio). Un cavo danneggiato o una connessione allentata possono impedire la trasmissione del segnale. "Il cavetto in dotazione per collegare la telecamera al comand potrebbe essere rotto… Per verificare se il cavetto funziona (ti riferisci a quello della foto con il connettore giallo, giusto?) potresti per prima cosa verificarne la continuità con un tester."
• Connettori Autoradio/Navigatore: Alcuni sistemi aftermarket o di serie potrebbero non avere un ingresso RCA dedicato per la retrocamera o richiedere adattatori specifici. "Con mia somma sorpresa, appena tirato fuori il navigatore, mi sono fermato perchè non sono riuscito a trovare il famoso cavo marrone, e quindi ho richiuso senza guardare se c'era il connettore RCA. Comincio a pensare che il connettore non ci sia. Può essere, qualcuno può confermare?" In questi casi, potrebbe essere necessario un'interfaccia o un modulo aggiuntivo.

Sfarfallamento o Immagine Instabile

Se l'immagine della retrocamera sfarfalla o presenta disturbi, la causa potrebbe essere l'alimentazione. "Lo sfarfallamento di cui parlava Maurizio potrebbe essere legato al fatto che la corrente di alimentazione delle luci della retromarcia (e delle altre in genere) potrebbe non essere continua ma parzializzata." Questo fenomeno, più comune con le lampadine a LED che le normali alogene, può causare un'alimentazione instabile alla telecamera. Un metodo per risolvere potrebbe essere l'installazione di un filtro di alimentazione o di un raddrizzatore per stabilizzare la corrente. "In uscita dal relè si potrebbe ulteriormente filtrare e raddrizzarel'alimentazione, ma andrei per gradi, se non ci sono problemi a questo punto sarebbe sprecato aggiungere componenti inutili."

L'Importanza del Test Finale

Una volta completati tutti i collegamenti e riassemblati i pannelli, è cruciale eseguire un test completo. "Eseguire un test per accertarsi del corretto montaggio e del funzionamento della retrocamera: spegnere l'auto, riaccenderla e inserire la retromarcia." Provare la telecamera in diverse condizioni di luce e con diverse manovre per assicurarsi che funzioni come previsto e che l'angolo di visione sia adeguato.

L'Installazione su Modelli Specifici e Sistemi Integrati

L'installazione di una retrocamera può variare significativamente a seconda del modello di veicolo e del sistema multimediale presente.

Per veicoli con sistemi integrati complessi, come il sistema R-Link 2 su una Nuova Megane IV Zen, l'installazione di una retrocamera aftermarket o anche di un kit originale può richiedere procedure specifiche. "Gradirei sapere se qualche possessore della suddetta megane ha montato un kit retromarcia con telecamera e, eventualmente, che tipo. Gradirei sapere inoltre se esiste un kit Renault retro telecamera che vada bene per il sistema R-Link2 monitor 7 pollici." Per questi casi, è utile sapere che "la procedura per l'installazione è pubblica su renault tech, spiega passo passo come smontare r link 2, dove collegare i 4 fili che andranno portati alla telecamera posteriore tramite un cablaggio da fare perchè non fornito a quanto pare per ora." Spesso, questi schemi indicano "in quale posizione inserire il filo nella spina quadrupla della telecamera" e raccomandano l'uso di "un cavo schermato quadripolare" per garantire la compatibilità e la qualità del segnale con il sistema proprietario.

Anche per altri marchi come Hyundai, con modelli come la I20 o la IX35, l'approccio può essere simile. Chi ha esperienza in questo campo, come un antennista specializzato o installatori di sistemi audio/video per auto, può offrire un aiuto prezioso, soprattutto per la compatibilità con l'autoradio di serie e la corretta individuazione dei pin sul connettore. "Mandate un PM a CENTRORADIO, lui di retrocamere ne monta 10 al giorno…." suggerisce di affidarsi a professionisti per lavori più complessi o quando si hanno dubbi.

In sintesi, l'installazione di una retrocamera su una coupé, così come su altri veicoli, è un'operazione che può essere gestita con successo seguendo attentamente le istruzioni, prestando attenzione ai dettagli elettrici e di cablaggio, e non esitando a chiedere consigli o ad affidarsi a esperti per i passaggi più delicati. La soddisfazione di un lavoro ben fatto e l'aumento della sicurezza alla guida ripagheranno ampiamente l'impegno.
